Артикул: 220
Векторный
есть
Питание 380В 3 фазы
есть
c MODBUS
есть
- ПЧ рекомендован для работы в составе со шкафами VENTMATIC
- векторный
- MODBUS
- управление и защита электродвигателя вентилятора
- плавный пуск и останов электродвигателя
- съемная панель управления с потенциометром
- мощность эл.двигателя 0,18-7,5 кВт
- понятный алгоритм настроек управления
- встроенное охлаждение электронных компонентов
- ПЧ рекомендован для работы в составе со шкафами VENTMATIC
- векторный
- MODBUS
- управление и защита электродвигателя вентилятора
- плавный пуск и останов электродвигателя
- съемная панель управления с потенциометром
- мощность эл.двигателя 0,18-7,5 кВт
- понятный алгоритм настроек управления
- встроенное охлаждение электронных компонентов
-
Описание

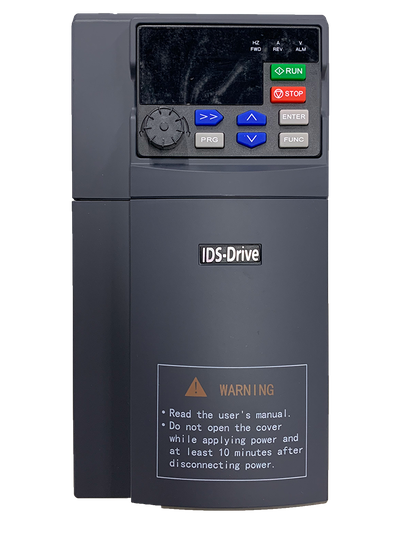

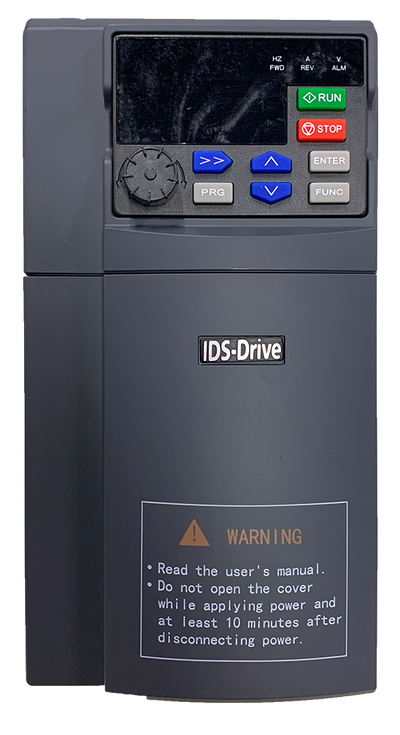

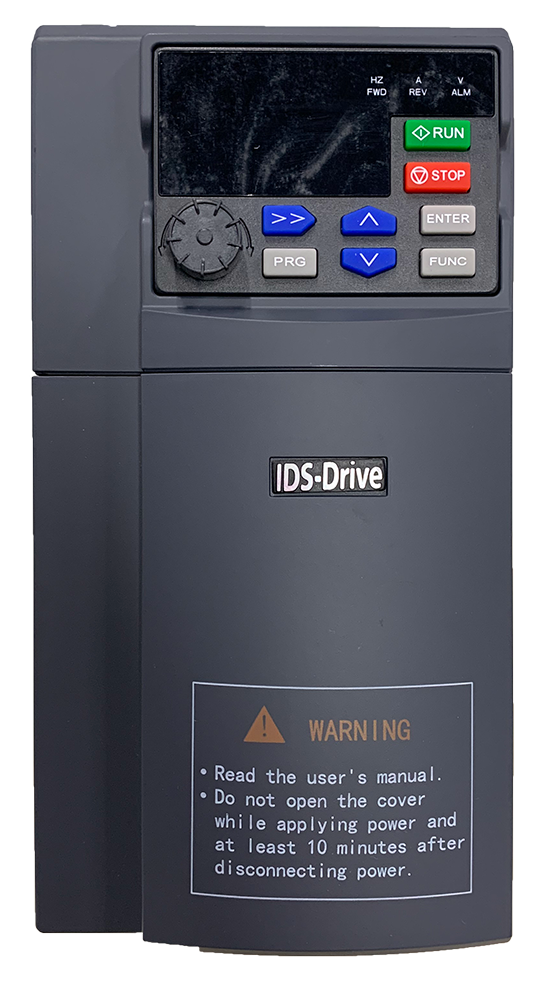

Преобразователи частоты IDS DRIVE серии Z-NK мощностью от 0,4 до 7,5 кВт представляют собой эффективное решение для управления вентиляторами систем вентиляции.
Модель Мощность Питание Выходной ток (А) Размер ВхШхГ, мм Z751Т4NK-150% 0.75 kW 3фазы. 380В 50/60 Гц 2.5 170x78x135 Z152Т4NK-150% 1.5 kW 3фазы. 380В 50/60 Гц 4.1 170x78x135 Z222Т4NK-150% 2.2 kW 3фазы. 380В 50/60 Гц 5.8 170x78x135 Z402Т4NK-150% 4.0 kW 3фазы. 380В 50/60 Гц 9.4 212x95x151 Z552Т4NK-150% 5.5 kW 3фазы. 380В 50/60 Гц 12.6 212x95x151 Z752Т4NK-150% 7.5 kW 3фазы. 380В 50/60 Гц 16.1 238х140х175 СХЕМА ПОДКЛЮЧЕНИЯ И ОПИСАНИЕ ВХОДОВ И ВЫХОДОВ
Подробное описание назначения клемм преобразователя, режимов работы, настроек, кодов неисправностей в руководстве пользователя в разделе << ДОКУМЕНТЫ >>.
-
Документы
Инструкция IDS-Drive_Z-NK975.2 кб, 08 июня в 10:54 -
Характеристики
ВекторныйестьПитание 380В 3 фазыестьc MODBUSесть
Преобразователи частоты IDS DRIVE серии Z-NK мощностью от 0,4 до 7,5 кВт представляют собой эффективное решение для управления вентиляторами систем вентиляции.
| Модель | Мощность | Питание | Выходной ток (А) | Размер ВхШхГ, мм |
| Z751Т4NK-150% | 0.75 kW | 3фазы. 380В 50/60 Гц | 2.5 | 170x78x135 |
| Z152Т4NK-150% | 1.5 kW | 3фазы. 380В 50/60 Гц | 4.1 | 170x78x135 |
| Z222Т4NK-150% | 2.2 kW | 3фазы. 380В 50/60 Гц | 5.8 | 170x78x135 |
| Z402Т4NK-150% | 4.0 kW | 3фазы. 380В 50/60 Гц | 9.4 | 212x95x151 |
| Z552Т4NK-150% | 5.5 kW | 3фазы. 380В 50/60 Гц | 12.6 | 212x95x151 |
| Z752Т4NK-150% | 7.5 kW | 3фазы. 380В 50/60 Гц | 16.1 | 238х140х175 |

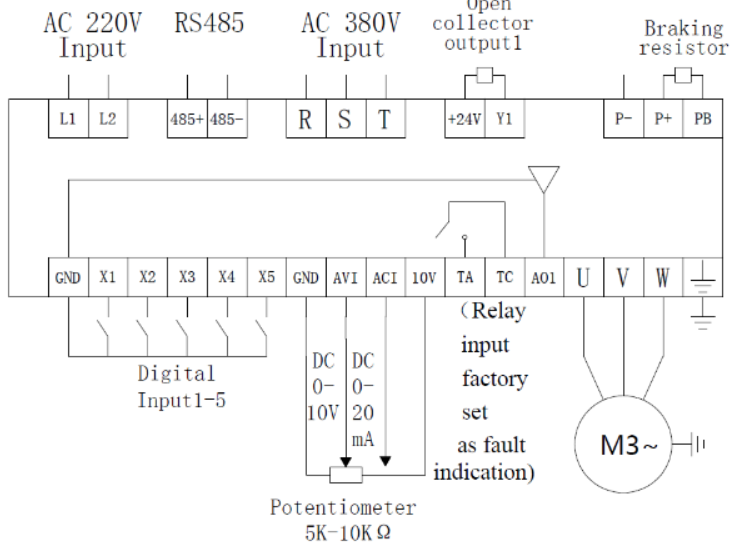

СХЕМА ПОДКЛЮЧЕНИЯ И ОПИСАНИЕ ВХОДОВ И ВЫХОДОВ
Подробное описание назначения клемм преобразователя, режимов работы, настроек, кодов неисправностей в руководстве пользователя в разделе << ДОКУМЕНТЫ >>.
Инструкция IDS-Drive_Z-NK
975.2 кб, 08 июня в 10:54
