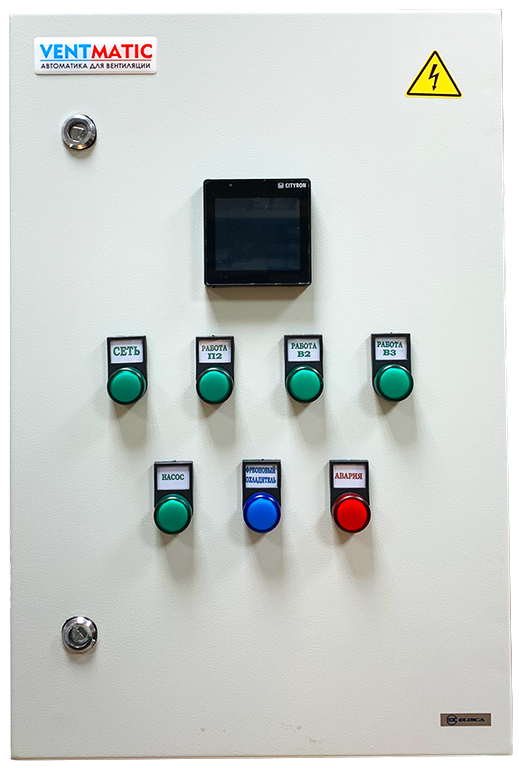

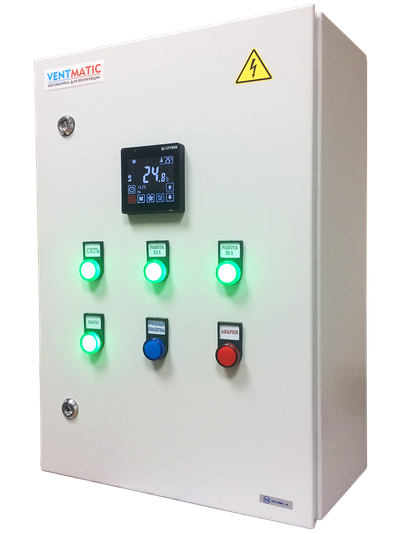

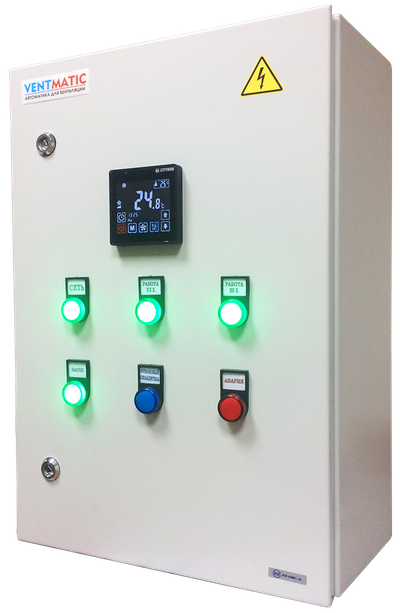

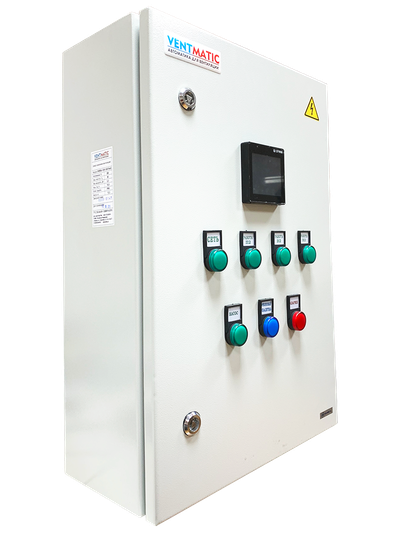

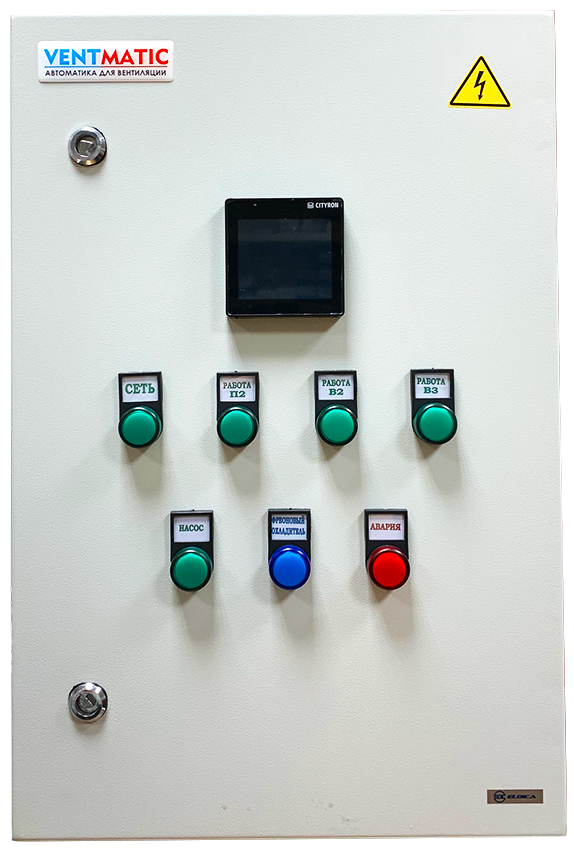

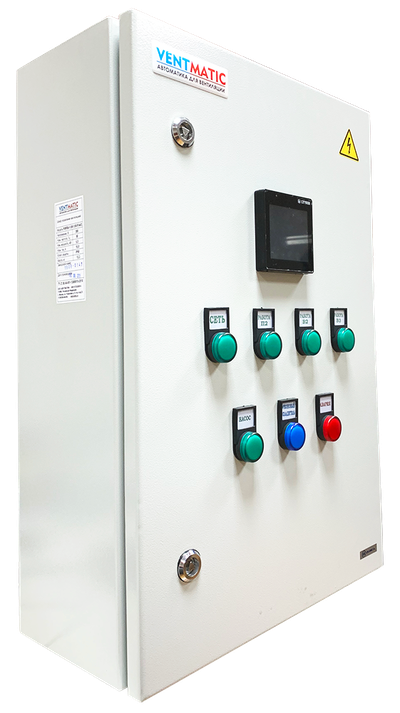

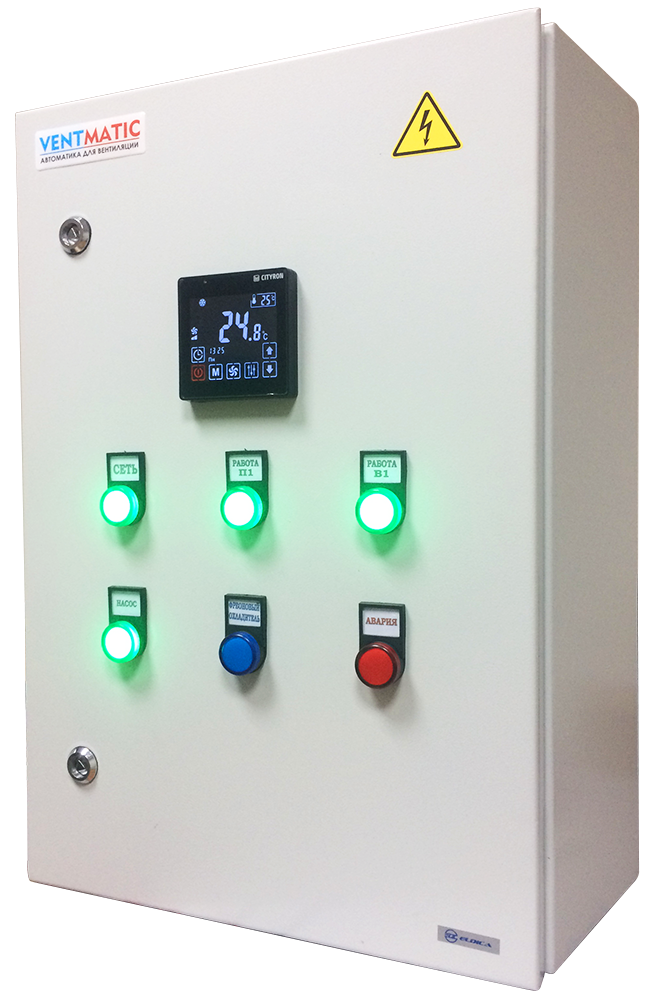

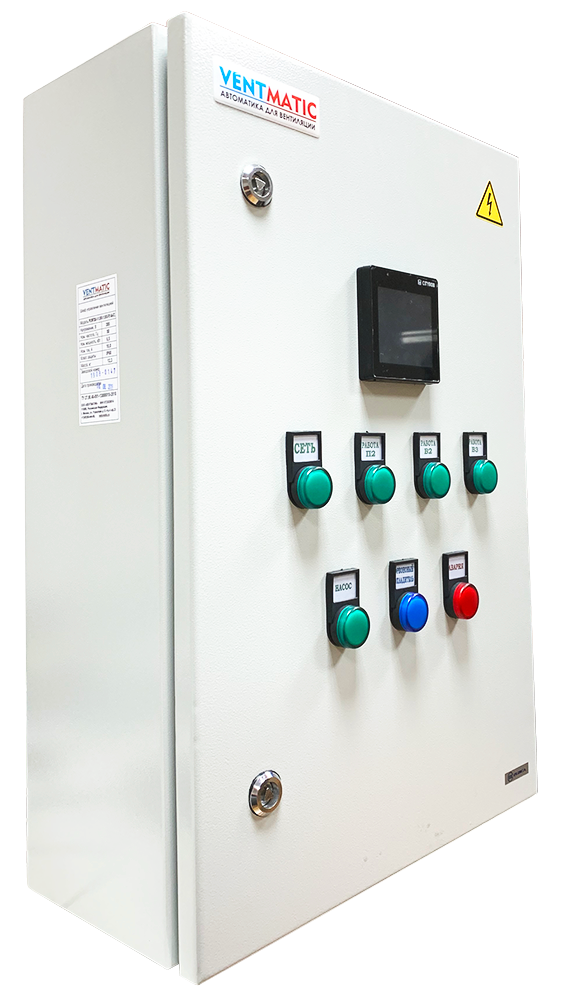

ШКАФ УПРАВЛЕНИЯ ПРИТОЧНОЙ УСТАНОВКОЙ С ВОДЯНЫМ НАГРЕВАТЕЛЕМ VENTMATIC PUW380-1-VR-M-ATL

Описание

Шкафы управления VENTMATIC PUW380-1VR-M-ATL предназначены для управления системами приточной вентиляции с водяным нагревом. Линейка шкафов VENTMATIC PUW380-1VR-M-ATL состоит из 5-ми модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора.

Новый многофункциональный контроллер "АТЛАС"
Пуск ПУ непосредственно с лицевой сенсорной панели шкафа управления;
Управление плавным пуском и скоростью вентилятора на внешнем ПЧ;
Управление скоростью вентилятора с лицевой панели управления. 5 скоростей;
Защита двигателя вентилятора при помощи внешнего ПЧ;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФОВ УПРАВЛЕНИЯ	PUW380-1-2.2VR-M-ATL	PUW380-1-4.0VR-M-ATL	PUW380-1-7.5VR-M-ATL	PUW380-1-11.0VR-M-ATL	PUW380-1-15.0VR-M-ATL
Напряжение питания, подводимого к шкафу, В	380	380	380	380	380
Номинальный ток, А	12	16	22	32	38
Номинальная мощность, кВт	7,9	10,5	14,5	21	25
Управляющий контроллер	АТЛАС	АТЛАС	АТЛАС	АТЛАС	АТЛАС
ФУНКЦИОНАЛ ШКАФА УПРАВЛЕНИЯ
ВОЗДУШНЫЕ ЗАСЛОНКИ
Прогрев заслонок	-	-	-	-	-
Управление приводом заслонки с пружинным возвратом	●	●	●	●	●
Управление приводом заслонки ОТКР/ЗАКР	●	●	●	●	●
Напряжение питания привода заслонки, В	220	220	220	220	220
ВОЗДУШНЫЙ ФИЛЬТР
Контроль загрязнения приточного фильтра	●	●	●	●	●
ПРИТОЧНЫЙ ВЕНТИЛЯТОР
Напряжение питания вентилятора приточного, В	380	380	380	380	380
Максимальная мощность приточного вентилятора, кВт	2,2	4,0	7,5	11,0	15,0
Управление внешним ПЧ вентилятора приточного	●	●	●	●	●
Прямой пуск вентилятора приточного	-	-	-	-	-
ВЫТЯЖНОЙ ВЕНТИЛЯТОР
Напряжение питания вентилятора вытяжного, В	-	-	-	-	-
Максимальная мощность вытяжного вентилятора, кВт	-	-	-	-	-
Управление внешним ПЧ вентилятора вытяжного	-	-	-	-	-
Прямой пуск вентилятора вытяжного	-	-	-	-	-
ВОДЯНОЙ НАГРЕВАТЕЛЬ
Режим ЗИМА/ЛЕТО	●	●	●	●	●
Управление циркуляционным насосом	●	●	●	●	●
Напряжение питания циркуляционного насоса, В	220	220	220	220	220
Максимальная мощность циркуляционного насоса, кВт	1	1	1	1	1
Управление эл.приводом смесительного клапана нагревателя	24В/0…10	24В/0…10	24В/0…10	24В/0…10	24В/0…10
ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ
Режим ЗИМА/ЛЕТО	-	-	-	-	-
Управление 1-й ступенью нагрева	-	-	-	-	-
Доступное количество ступеней нагрева	-	-	-	-	-
Управление остальными ступенями	-	-	-	-	-
Конфигурация мощностей ступеней	-	-	-	-	-
ВОДЯНОЙ ОХЛАДИТЕЛЬ
Управление эл.приводом смесительного клапана охладителя	-	-	-	-	-
ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ
Количество ступеней фреонового охлаждения	-	-	-	-	-
Каскадное регулирование	-	-	-	-	-
СИСТЕМЫ ЭНЕРГОСБЕРЕЖЕНИЯ
Управление пластинчатым рекуператором	-	-	-	-	-
Управление роторным рекуператором	-	-	-	-	-
Управление заслонками рециркуляции	-	-	-	-	-
ДАТЧИКИ ТЕМПЕРАТУРЫ
Датчик температуры приточного воздуха	●	●	●	●	●
Датчик температуры вытяжного воздуха	-	-	-	-	-
Датчик температуры наружного воздуха	●	●	●	●	●
Датчик температуры обратной воды	●	●	●	●	●
Датчик температуры рекуператора	-	-	-	-	-
Тип температурных датчиков	NTC10K	NTC10K	NTC10K	NTC10K	NTC10K
Максимальное количество температурных датчиков	5	5	5	5	5
КОНТРОЛЬ АВАРИЙ
Термостат защиты от замерзания	●	●	●	●	●
Циркуляционный насос неисправен	-	-	-	-	-
Приточный вентилятор неисправен	●	●	●	●	●
Вытяжной вентилятор неисправен	-	-	-	-	-
Электронагреватель неисправен	-	-	-	-	-
Фреоновый охладитель неисправен	-	-	-	-	-
Входящий фильтр загрязнен	●	●	●	●	●
Выходящий фильтр загрязнен	-	-	-	-	-
Ошибка рекуператора	-	-	-	-	-
Обмерзание рекуператора	-	-	-	-	-
Температурный датчик неисправен	●	●	●	●	●
Низкая температура притока	●	●	●	●	●
Высокая температура притока	●	●	●	●	●
Внешняя авария	-	-	-	-	-
ИНДИКАЦИЯ И УПРАВЛЕНИЕ
Сенсорная панель управления ПУ-3	●	●	●	●	●
Индикация СЕТЬ	●	●	●	●	●
Индикация РАБОТА ПУ	●	●	●	●	●
Индикация РАБОТА ВУ	-	-	-	-	-
Индикация ФИЛЬТР	-	-	-	-	-
Индикация ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ	-	-	-	-	-
Индикация РАБОТА ЭЛЕКТРОНАГРЕВАТЕЛЯ	-	-	-	-	-
Индикация РАБОТА НАСОСА	●	●	●	●	●
Индикация РАБОТА РЕКУПЕРАТОРА	-	-	-	-	-
Индикация АВАРИЯ	●	●	●	●	●
ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ ШКАФА УПРАВЛЕНИЯ
Пускораспределительная аппаратура, реле, индикация	CHINT	CHINT	CHINT	CHINT	CHINT
Источники питания	MeanWell	MeanWell	MeanWell	MeanWell	MeanWell
Кабель-каналы перфорированные, маркировка	Klemsan	Klemsan	Klemsan	Klemsan	Klemsan
Клеммы, корпусы пластиковые	Tekfor	Tekfor	Tekfor	Tekfor	Tekfor
Корпусы металлические	ELDICA	ELDICA	ELDICA	ELDICA	ELDICA

Материал корпуса	сталь	сталь	сталь	сталь	сталь
Цвет корпуса	серый	серый	серый	серый	серый
Цвет дверцы корпуса	серый	серый	серый	серый	серый
Толщина стенки, мм	1,2	1,2	1,2	1,2	1,2
Класс защиты	IP66	IP66	IP66	IP66	IP66
Габаритные размеры, мм	500х400х210	500х400х210	500х400х210	500х400х210	500х400х210
Вес, кг	15,7	15,7	15,9	15,9	15,9

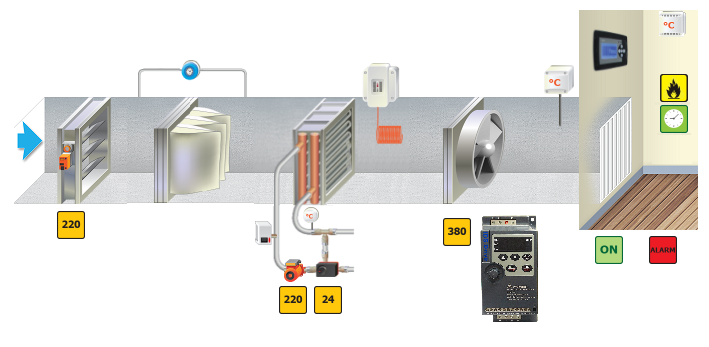

СТРУКТУРНАЯ СХЕМА

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ

М1 – электродвигатель вентилятора ПУ 380 В.;

М2 – насос водяного нагревателя 220 В;

М3 – электропривод воздушного клапана притока

13-15 привод с пружинным возвратом 220В,

13-14-15 привод на откр/закр 220В;

16-17 – пуск ПЧ ПУ (клеммы 12,18 FC 51);

Т1 – датчик температуры канальный;

Т2 – датчик обратной воды;

Т3 – датчик наружной температуры;

Т4 – датчик температуры в помещении;

26-27 – сигнал управления скоростью ПЧ ПУ (клеммы 53,55 FC 51);

М4 – упр. 3-ход. клапаном водяного нагрева 0…10В 24 АС (29-Y1, 28-30 – 24VAC);

М5 – упр. 3-ход. клапаном водяного охлаждения 0…10В 24АС (32-Y1, 31-33 – 24VAC);

PD2 – дифференциальное реле авария ПУ;

FТ1 – термостат защиты от замерзания (NО);

38-39 – аварийный контакт (NC) ПЧ притока;

PD1 - дифференциальное реле на контроль фильтра (NО);

FS1 – контакт пожарной сигнализации (NО);

щит управления вентиляцией, щит автоматика, шкаф, вентиляция автоматика
