Артикул: 109
ШКАФ УПРАВЛЕНИЯ ПУ. ВОДЯНОЙ НАГРЕВ. VENTMATIC PUW380-1-VR-ATL. IP65. УПРАВЛЕНИЕ ВНЕШНИМ ПЧ. 380В 3 ФАЗЫ
Пластиковый корпус IP65
есть
Установка приточная
есть
Водяной нагрев
есть
Вентилятор 380 В упр.через ПЧ
есть


  • РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
  • Производитель продукции ООО"ВЕНТМАТИК", Россия

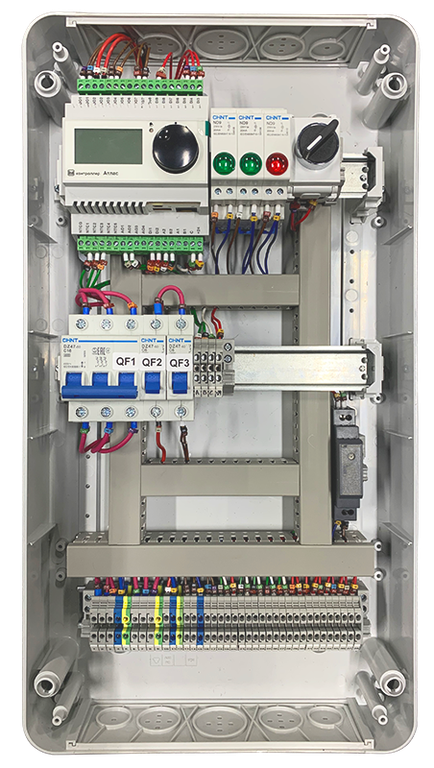

  • Готовый шкаф для управления приточной вентиляцией с водяным воздухонагревателем
  • контроллер "АТЛАС" с удобным интерфейсом управления
  • Возможность подключения дистанционно сенсорной панели управления VM-PU-3-black
  • Интеллектуальный алгоритм работы, контроля аварий и неисправностей
  • Совместим с вентоборудованием любого производителя
  • Шкаф эксплуатируется только в составе с внешними ПЧ
  • Управление скоростью вентилятора со шкафа управления и c внешнего ПЧ
  • Диспетчеризация, Modbus, Ethernet
  • ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА


хит
Электродвигатель вентилятора 380в 3 фазы
Выберите параметр
Электродвигатель вентилятора 380в 3 фазы
59 538 ₽

Купить в 1 клик


  • РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • Готовый шкаф для управления приточной вентиляцией с водяным воздухонагревателем
  • контроллер "АТЛАС" с удобным интерфейсом управления
  • Возможность подключения дистанционно сенсорной панели управления VM-PU-3-black
  • Интеллектуальный алгоритм работы, контроля аварий и неисправностей
  • Совместим с вентоборудованием любого производителя
  • Шкаф эксплуатируется только в составе с внешними ПЧ
  • Управление скоростью вентилятора со шкафа управления и c внешнего ПЧ
  • Диспетчеризация, Modbus, Ethernet
  • ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА


  • Описание

    Шкафы управления VENTMATIC PUW380-1VR-ATL предназначены для управления системами приточной вентиляции с водяным нагревом. Линейка шкафов VENTMATIC PUW380-1VR-ATL состоит из 4-ех модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора.

    • Многофункциональный контроллер "АТЛАС"
    • Пуск вентилятора непосредственно с контроллера шкафа управления;
    • Управление плавным пуском и скоростью вентилятора на внешнем ПЧ;
    • Управление скоростью вентилятора с контроллера. 5 скоростей;
    • Защита двигателя вентилятора при помощи внешнего ПЧ;

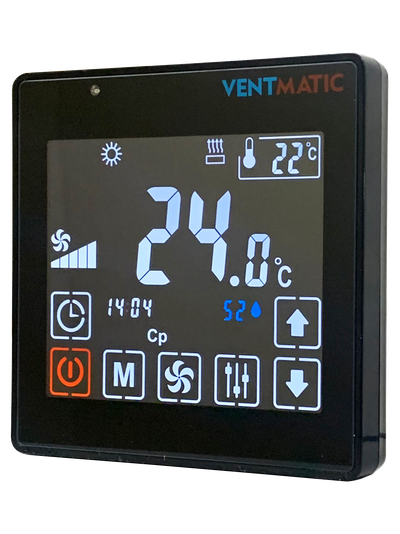

    • Дистанционное управление с цифровой сенсорной панели ПУ-3.



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФОВ УПРАВЛЕНИЯ PUW380-1-2.2VR-ATL PUW380-1-4.0VR-ATL PUW380-1-7.5VR-ATL PUW380-1-11.0VR-ATL
    Напряжение питания, подводимое к шкафу, В 380 380 380 380
    Номинальный ток, А 12 16 22 32
    Номинальная мощность, кВт 7,9 10,5 14,5 21
    Управляющий контроллер АТЛАС АТЛАС АТЛАС АТЛАС
    ФУНКЦИОНАЛ ШКАФА УПРАВЛЕНИЯ
    ВОЗДУШНЫЕ ЗАСЛОНКИ
    Прогрев заслонок - - - -
    Управление приводом заслонки с пружинным возвратом ● ● ● ●
    Управление приводом заслонки ОТКР/ЗАКР ● ● ● ●
    Напряжение питания привода заслонки, В 220 220 220 220
    ВОЗДУШНЫЙ ФИЛЬТР
    Контроль загрязнения приточного фильтра ● ● ● ●
    ПРИТОЧНЫЙ ВЕНТИЛЯТОР
    Напряжение питания вентилятора приточного, В 380 380 380 380
    Максимальная мощность приточного вентилятора, кВт 2,2 4,0 7,5 11,0
    Управление внешним ПЧ вентилятора приточного ● ● ● ●
    Прямой пуск вентилятора приточного - - - -
    ВЫТЯЖНОЙ ВЕНТИЛЯТОР
    Напряжение питания вентилятора вытяжного, В - - - -
    Максимальная мощность вытяжного вентилятора, кВт - - - -
    Управление внешним ПЧ вентилятора вытяжного - - - -
    Прямой пуск вентилятора вытяжного - - - -
    ВОДЯНОЙ НАГРЕВАТЕЛЬ
    Режим ЗИМА/ЛЕТО ● ● ● ●
    Управление циркуляционным насосом ● ● ● ●
    Напряжение питания циркуляционного насоса, В 220 220 220 220
    Максимальная мощность циркуляционного насоса, кВт 1 1 1 1
    Управление эл.приводом смесительного клапана нагревателя 24В/0…10 24В/0…10 24В/0…10 24В/0…10
    ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ
    Режим ЗИМА/ЛЕТО - - - -
    Управление 1-й ступенью нагрева - - - -
    Доступное количество ступеней нагрева - - - -
    Управление остальными ступенями - - - -
    Конфигурация мощностей ступеней - - - -
    ВОДЯНОЙ ОХЛАДИТЕЛЬ
    Управление эл.приводом смесительного клапана охладителя - - - -
    ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ
    Количество ступеней фреонового охлаждения - - - -
    Каскадное регулирование - - - -
    СИСТЕМЫ ЭНЕРГОСБЕРЕЖЕНИЯ
    Управление пластинчатым рекуператором - - - -
    Управление роторным рекуператором - - - -
    Управление заслонками рециркуляции - - - -
    ДАТЧИКИ ТЕМПЕРАТУРЫ
    Датчик температуры приточного воздуха ● ● ● ●
    Датчик температуры вытяжного воздуха - - - -
    Датчик температуры наружного воздуха ● ● ● ●
    Датчик температуры обратной воды ● ● ● ●
    Датчик температуры рекуператора - - - -
    Тип температурных датчиков NTC10K NTC10K NTC10K NTC10K
    Максимальное количество температурных датчиков 5 5 5 5
    КОНТРОЛЬ АВАРИЙ
    Термостат защиты от замерзания ● ● ● ●
    Циркуляционный насос неисправен - - - -
    Приточный вентилятор неисправен ● ● ● ●
    Вытяжной вентилятор неисправен - - - -
    Электронагреватель неисправен - - - -
    Фреоновый охладитель неисправен - - - -
    Входящий фильтр загрязнен ● ● ● ●
    Выходящий фильтр загрязнен - - - -
    Ошибка рекуператора - - - -
    Обмерзание рекуператора - - - -
    Температурный датчик неисправен ● ● ● ●
    Низкая температура притока ● ● ● ●
    Высокая температура притока ● ● ● ●
    Внешняя авария - - - -
    ИНДИКАЦИЯ И УПРАВЛЕНИЕ
    Сенсорная панель управления ПУ-3 - - - -
    Индикация СЕТЬ ● ● ● ●
    Индикация РАБОТА ПУ ● ● ● ●
    Индикация РАБОТА ВУ - - - -
    Индикация ФИЛЬТР - - - -
    Индикация ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ - - - -
    Индикация РАБОТА ЭЛЕКТРОНАГРЕВАТЕЛЯ - - - -
    Индикация РАБОТА НАСОСА ● ● ● ●
    Индикация РАБОТА РЕКУПЕРАТОРА - - - -
    Индикация АВАРИЯ ● ● ● ●
    ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ ШКАФА УПРАВЛЕНИЯ
    Пускораспределительная аппаратура, реле, индикация CHINT CHINT CHINT CHINT
    Источники питания  MeanWell MeanWell MeanWell MeanWell
    Кабель-каналы перфорированные, маркировка Klemsan Klemsan Klemsan Klemsan
    Клеммы, корпусы пластиковые Tekfor Tekfor Tekfor Tekfor
    Корпусы металлические ELDICA ELDICA ELDICA ELDICA

    Материал корпуса пластик пластик пластик пластик
    Цвет корпуса белый белый белый белый
    Цвет дверцы корпуса синий(прозр) синий(прозр) синий(прозр) синий(прозр)
    Толщина стенки, мм 2.0 2.0 2.0 2.0
    Класс защиты IP65 IP65 IP65 IP65
    Габаритные размеры, мм 560х300х153 560х300х153 560х300х153 560х300х153
    Вес, кг 8,6 8,6 8,6 8,6

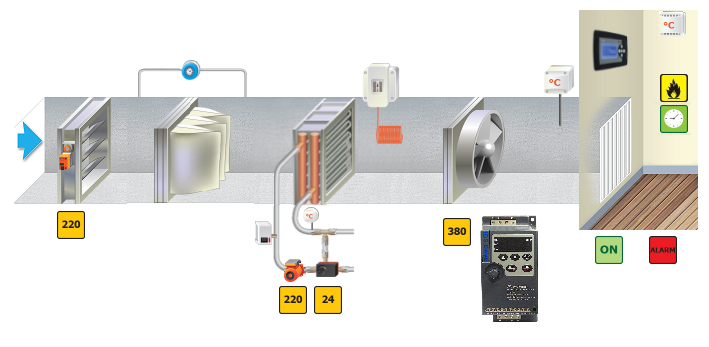

    СТРУКТУРНАЯ СХЕМА


    СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ

    М1 - электродвигатель вентилятора 380В;

    М2 - насос циркуляционный 220В;

    М3 - электропривод возушного клапана;

    FT1 - термостат защиты от замерзания (NO);

    Т1 - датчик температуры в канале;

    Т2 - датчик температуры обратной воды;

    Т3 - датчик наружной температуры;

    М4 - электропривод клапана нагревателя 24В АС/DC

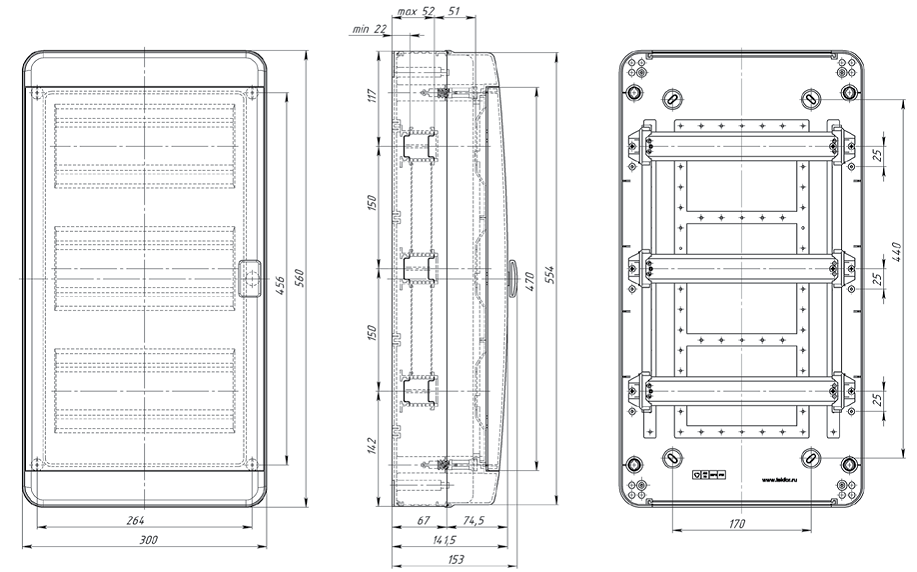

    ГАБАРИТНЫЕ РАЗМЕРЫ

    СЕРИЙНЫЙ ШКАФ УПРАВЛЕНИЯ НЕ ПОДХОДИТ ПОД ВАШ ЗАПРОС ?

    ЗАПОЛНИТЕ ОПРОСНЫЙ ЛИСТ НА СВОЙ ИНДИВИДУАЛЬНЫЙ ШКАФ УПРАВЛЕНИЯ

  • Характеристики

    Пластиковый корпус IP65
    есть
    Установка приточная
    есть
    Водяной нагрев
    есть
    Вентилятор 380 В упр.через ПЧ
    есть

Шкафы управления VENTMATIC PUW380-1VR-ATL предназначены для управления системами приточной вентиляции с водяным нагревом. Линейка шкафов VENTMATIC PUW380-1VR-ATL состоит из 4-ех модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора.

  • Многофункциональный контроллер "АТЛАС"
  • Пуск вентилятора непосредственно с контроллера шкафа управления;
  • Управление плавным пуском и скоростью вентилятора на внешнем ПЧ;
  • Управление скоростью вентилятора с контроллера. 5 скоростей;
  • Защита двигателя вентилятора при помощи внешнего ПЧ;
  • Дистанционное управление с цифровой сенсорной панели ПУ-3.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФОВ УПРАВЛЕНИЯ PUW380-1-2.2VR-ATL PUW380-1-4.0VR-ATL PUW380-1-7.5VR-ATL PUW380-1-11.0VR-ATL
Напряжение питания, подводимое к шкафу, В 380 380 380 380
Номинальный ток, А 12 16 22 32
Номинальная мощность, кВт 7,9 10,5 14,5 21
Управляющий контроллер АТЛАС АТЛАС АТЛАС АТЛАС
ФУНКЦИОНАЛ ШКАФА УПРАВЛЕНИЯ
ВОЗДУШНЫЕ ЗАСЛОНКИ
Прогрев заслонок - - - -
Управление приводом заслонки с пружинным возвратом ● ● ● ●
Управление приводом заслонки ОТКР/ЗАКР ● ● ● ●
Напряжение питания привода заслонки, В 220 220 220 220
ВОЗДУШНЫЙ ФИЛЬТР
Контроль загрязнения приточного фильтра ● ● ● ●
ПРИТОЧНЫЙ ВЕНТИЛЯТОР
Напряжение питания вентилятора приточного, В 380 380 380 380
Максимальная мощность приточного вентилятора, кВт 2,2 4,0 7,5 11,0
Управление внешним ПЧ вентилятора приточного ● ● ● ●
Прямой пуск вентилятора приточного - - - -
ВЫТЯЖНОЙ ВЕНТИЛЯТОР
Напряжение питания вентилятора вытяжного, В - - - -
Максимальная мощность вытяжного вентилятора, кВт - - - -
Управление внешним ПЧ вентилятора вытяжного - - - -
Прямой пуск вентилятора вытяжного - - - -
ВОДЯНОЙ НАГРЕВАТЕЛЬ
Режим ЗИМА/ЛЕТО ● ● ● ●
Управление циркуляционным насосом ● ● ● ●
Напряжение питания циркуляционного насоса, В 220 220 220 220
Максимальная мощность циркуляционного насоса, кВт 1 1 1 1
Управление эл.приводом смесительного клапана нагревателя 24В/0…10 24В/0…10 24В/0…10 24В/0…10
ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ
Режим ЗИМА/ЛЕТО - - - -
Управление 1-й ступенью нагрева - - - -
Доступное количество ступеней нагрева - - - -
Управление остальными ступенями - - - -
Конфигурация мощностей ступеней - - - -
ВОДЯНОЙ ОХЛАДИТЕЛЬ
Управление эл.приводом смесительного клапана охладителя - - - -
ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ
Количество ступеней фреонового охлаждения - - - -
Каскадное регулирование - - - -
СИСТЕМЫ ЭНЕРГОСБЕРЕЖЕНИЯ
Управление пластинчатым рекуператором - - - -
Управление роторным рекуператором - - - -
Управление заслонками рециркуляции - - - -
ДАТЧИКИ ТЕМПЕРАТУРЫ
Датчик температуры приточного воздуха ● ● ● ●
Датчик температуры вытяжного воздуха - - - -
Датчик температуры наружного воздуха ● ● ● ●
Датчик температуры обратной воды ● ● ● ●
Датчик температуры рекуператора - - - -
Тип температурных датчиков NTC10K NTC10K NTC10K NTC10K
Максимальное количество температурных датчиков 5 5 5 5
КОНТРОЛЬ АВАРИЙ
Термостат защиты от замерзания ● ● ● ●
Циркуляционный насос неисправен - - - -
Приточный вентилятор неисправен ● ● ● ●
Вытяжной вентилятор неисправен - - - -
Электронагреватель неисправен - - - -
Фреоновый охладитель неисправен - - - -
Входящий фильтр загрязнен ● ● ● ●
Выходящий фильтр загрязнен - - - -
Ошибка рекуператора - - - -
Обмерзание рекуператора - - - -
Температурный датчик неисправен ● ● ● ●
Низкая температура притока ● ● ● ●
Высокая температура притока ● ● ● ●
Внешняя авария - - - -
ИНДИКАЦИЯ И УПРАВЛЕНИЕ
Сенсорная панель управления ПУ-3 - - - -
Индикация СЕТЬ ● ● ● ●
Индикация РАБОТА ПУ ● ● ● ●
Индикация РАБОТА ВУ - - - -
Индикация ФИЛЬТР - - - -
Индикация ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ - - - -
Индикация РАБОТА ЭЛЕКТРОНАГРЕВАТЕЛЯ - - - -
Индикация РАБОТА НАСОСА ● ● ● ●
Индикация РАБОТА РЕКУПЕРАТОРА - - - -
Индикация АВАРИЯ ● ● ● ●
ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ ШКАФА УПРАВЛЕНИЯ
Пускораспределительная аппаратура, реле, индикация CHINT CHINT CHINT CHINT
Источники питания  MeanWell MeanWell MeanWell MeanWell
Кабель-каналы перфорированные, маркировка Klemsan Klemsan Klemsan Klemsan
Клеммы, корпусы пластиковые Tekfor Tekfor Tekfor Tekfor
Корпусы металлические ELDICA ELDICA ELDICA ELDICA

Материал корпуса пластик пластик пластик пластик
Цвет корпуса белый белый белый белый
Цвет дверцы корпуса синий(прозр) синий(прозр) синий(прозр) синий(прозр)
Толщина стенки, мм 2.0 2.0 2.0 2.0
Класс защиты IP65 IP65 IP65 IP65
Габаритные размеры, мм 560х300х153 560х300х153 560х300х153 560х300х153
Вес, кг 8,6 8,6 8,6 8,6


СТРУКТУРНАЯ СХЕМА


СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ

М1 - электродвигатель вентилятора 380В;

М2 - насос циркуляционный 220В;

М3 - электропривод возушного клапана;

FT1 - термостат защиты от замерзания (NO);

Т1 - датчик температуры в канале;

Т2 - датчик температуры обратной воды;

Т3 - датчик наружной температуры;

М4 - электропривод клапана нагревателя 24В АС/DC


ГАБАРИТНЫЕ РАЗМЕРЫ

СЕРИЙНЫЙ ШКАФ УПРАВЛЕНИЯ НЕ ПОДХОДИТ ПОД ВАШ ЗАПРОС ?

ЗАПОЛНИТЕ ОПРОСНЫЙ ЛИСТ НА СВОЙ ИНДИВИДУАЛЬНЫЙ ШКАФ УПРАВЛЕНИЯ
