Артикул: 90
Металлический корпус IP66
есть
Установка приточная
есть
Водяной нагрев
нет
Электронагрев
есть
Вентилятор 380 В упр.через ПЧ
есть
- РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия

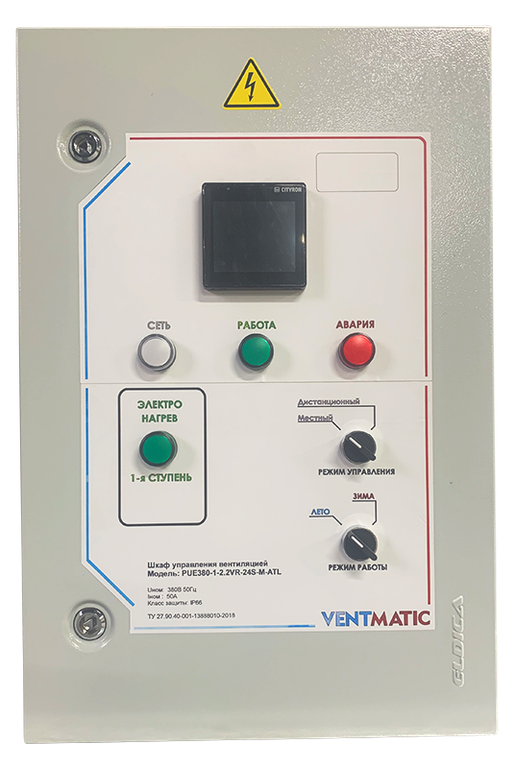

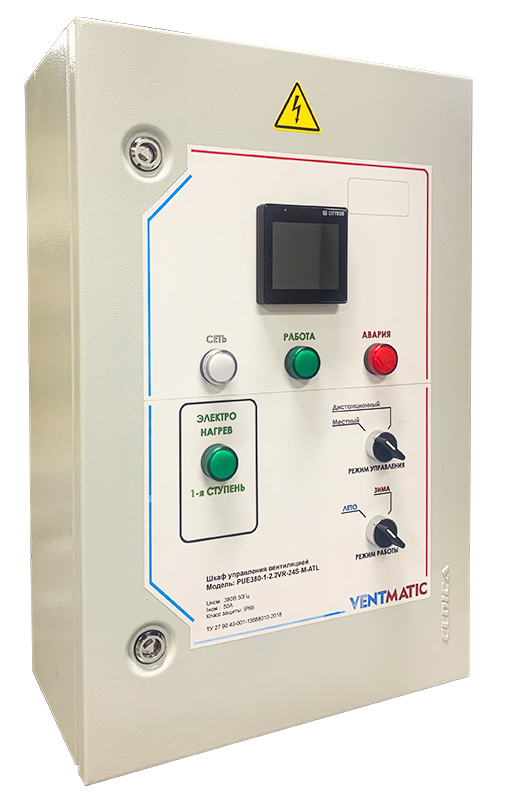

- Готовый шкаф для управления приточной вентиляцией с электронагревом
- Выносная сенсорная панель управления
- Интеллектуальный алгоритм работы, контроля аварий и неисправностей
- Совместим с вентоборудованием любого производителя
- Шкаф эксплуатируется только в составе с внешними ПЧ
- Управление скоростью вентилятора с панели шкафа управления
- Защита вентилятора с внешнего ПЧ
- ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
- РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Готовый шкаф для управления приточной вентиляцией с электронагревом
- Выносная сенсорная панель управления
- Интеллектуальный алгоритм работы, контроля аварий и неисправностей
- Совместим с вентоборудованием любого производителя
- Шкаф эксплуатируется только в составе с внешними ПЧ
- Управление скоростью вентилятора с панели шкафа управления
- Защита вентилятора с внешнего ПЧ
- ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
-

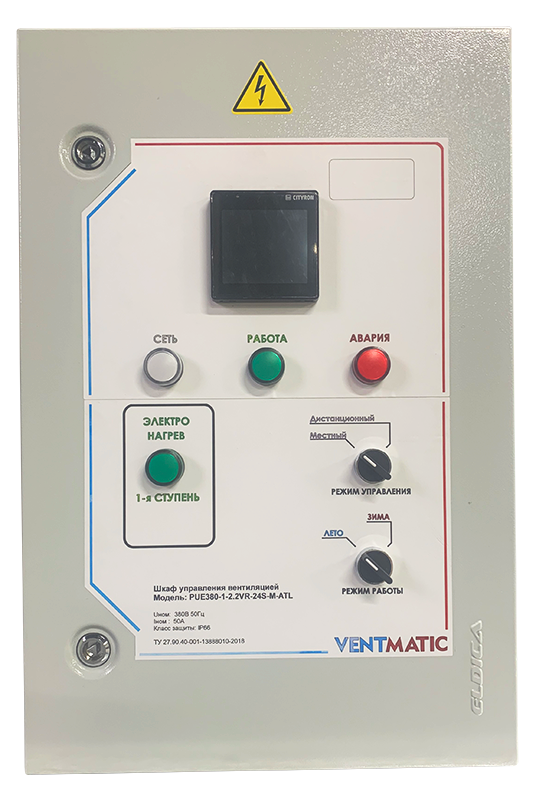

Описание
Шкафы управления VENTMATIC PUE380-1VR-S-M-ATL предназначены для управления системами приточной вентиляции с электронагревом. Линейка шкафов VENTMATIC PUE380-1VR-S-M-ATL состоит из 6-ти модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора и электронагревателя.
- Пуск вентсистемы непосредственно с лицевой панели;
- Возможность нахождения лицевой панели как на двери шкафа, так и удаленно до 100 м.;
- Управление скоростью вентилятора с панели управления. 5 скоростей;
- Защита двигателя вентилятора при помощи внешнего ПЧ;
- Четыре ступени управления электронагревом: 1-я плавно (ШИМ), 2 - 4 дискретно;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ШКАФОВ VENTMATIC PUE380-1VR-S-М-М2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФОВ УПРАВЛЕНИЯ PUE380-1-2.2VR-12S-М-ATL PUE380-1-4.0VR-12S-М-ATL PUE380-1-7.5VR-12S-М-ATL PUE380-1-7.5VR-24S-М-ATL PUE380-1-7.5VR-24S-М-ATL PUE380-1-7.5VR-24S-М-ATL Напряжение питания, подводимое к шкафу, В 380 380 380 380 380 380 Номинальный ток, А 32 40 50 50 63 63 Номинальная мощность, кВт 21 26,3 32,9 32,9 41,4 41,4 Управляющий контроллер ATЛАС ATЛАС ATЛАС ATЛАС ATЛАС ATЛАС ФУНКЦИОНАЛ ШКАФА УПРАВЛЕНИЯ ВОЗДУШНЫЕ ЗАСЛОНКИ Прогрев заслонок - - - - - - Управление приводом заслонки с пружинным возвратом ● ● ● ● ● ● Управление приводом заслонки ОТКР/ЗАКР ● ● ● ● ● ● Напряжение питания привода заслонки, В 220 220 220 220 220 220 ВОЗДУШНЫЙ ФИЛЬТР Контроль загрязнения приточного фильтра ● ● ● ● ● ● ПРИТОЧНЫЙ ВЕНТИЛЯТОР Напряжение питания вентилятора приточного, В 380 380 380 380 380 380 Максимальная мощность приточного вентилятора, кВт 2,2 4,0 7,5 2,2 4,0 7,5 Управление внешним ПЧ вентилятора приточного ● ● ● ● ● ● Прямой пуск вентилятора приточного - - - - - - ВЫТЯЖНОЙ ВЕНТИЛЯТОР Напряжение питания вентилятора вытяжного, В - - - - - - Максимальная мощность вытяжного вентилятора, кВт - - - - - - Управление внешним ПЧ вентилятора вытяжного - - - - - - Прямой пуск вентилятора вытяжного - - - - - - ВОДЯНОЙ НАГРЕВАТЕЛЬ Режим ЗИМА/ЛЕТО - - - - - - Управление циркуляционным насосом - - - - - - Напряжение питания циркуляционного насоса, В - - - - - - Максимальная мощность циркуляционного насоса, кВт - - - - - - Управление эл.приводом смесительного клапана нагревателя - - - - - - ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ Режим ЗИМА/ЛЕТО ● ● ● ● ● ● Мощность электронагревателя, кВт 12 12 12 24 24 24 Управление 1-й ступенью нагрева плавно
(ШИМ)
плавно
(ШИМ)
плавно
(ШИМ)
плавно
(ШИМ)
плавно
(ШИМ)
плавно
(ШИМ)
Доступное количество ступеней нагрева 2 2 2 2 2 2 Управление остальными ступенями дискретно дискретно дискретно дискретно дискретно дискретно Конфигурация мощностей ступеней, кВт ВОДЯНОЙ ОХЛАДИТЕЛЬ Управление эл.приводом смесительного клапана охладителя - - - - - - ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ Количество ступеней фреонового охлаждения - - - - - - Каскадное регулирование - - - - - - СИСТЕМЫ ЭНЕРГОСБЕРЕЖЕНИЯ Управление пластинчатым рекуператором - - - - - - Управление роторным рекуператором - - - - - - Управление заслонками рециркуляции - - - - - - ДАТЧИКИ ТЕМПЕРАТУРЫ Датчик температуры приточного воздуха ● ● ● ● ● ● Датчик температуры вытяжного воздуха - - - - - - Датчик температуры наружного воздуха - - - - - - Датчик температуры обратной воды - - - - - - Датчик температуры рекуператора - - - - - - Тип температурных датчиков NTC10K NTC10K NTC10K NTC10K NTC10K NTC10K Максимальное количество температурных датчиков 5 5 5 5 5 5 КОНТРОЛЬ АВАРИЙ Термостат защиты от замерзания - - - - - - Циркуляционный насос неисправен - - - - - - Приточный вентилятор неисправен ● ● ● ● ● ● Вытяжной вентилятор неисправен - - - - - - Электронагреватель неисправен ● ● ● ● ● ● Фреоновый охладитель неисправен - - - - - - Входящий фильтр загрязнен ● ● ● ● ● ● Выходящий фильтр загрязнен - - - - - - Ошибка рекуператора - - - - - - Обмерзание рекуператора - - - - - - Температурный датчик неисправен ● ● ● ● ● ● Низкая температура притока - - - - - - Высокая температура притока - - - - - - Внешняя авария ● ● ● ● ● ● ИНДИКАЦИЯ И УПРАВЛЕНИЕ Сенсорная панель управления ПУ-3 ● ● ● ● ● ● Индикация СЕТЬ ● ● ● ● ● ● Индикация РАБОТА ПУ ● ● ● ● ● ● Индикация РАБОТА ВУ - - - - - - Индикация ФИЛЬТР - - - - - - Индикация ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ - - - - - - Индикация РАБОТА ЭЛЕКТРОНАГРЕВАТЕЛЯ ● ● ● ● ● ● Индикация РАБОТА НАСОСА - - - - - - Индикация РАБОТА РЕКУПЕРАТОРА - - - - - - Индикация АВАРИЯ ● ● ● ● ● ● ДИСПЕТЧЕРИЗАЦИЯ Интерфейсы RS-485, Ethernet - - - - - - ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ ШКАФА УПРАВЛЕНИЯ Пускораспределительная аппаратура, реле, индикация CHINT CHINT CHINT CHINT CHINT CHINT Источники питания MeanWell MeanWell MeanWell MeanWell MeanWell MeanWell Кабель-каналы перфорированные, маркировка Klemsan Klemsan Klemsan Klemsan Klemsan Klemsan Клеммы, корпусы пластиковые Tekfor Tekfor Tekfor Tekfor Tekfor Tekfor Корпусы металлические ELDICA ELDICA ELDICA ELDICA ELDICA ELDICA Материал корпуса сталь сталь сталь сталь сталь сталь Цвет корпуса серый серый серый серый серый серый Цвет дверцы корпуса серый серый серый серый серый серый Толщина стенки, мм 1,2 1,2 1,2 1,2 1,2 1,2 Класс защиты IP66 IP66 IP66 IP66 IP66 IP66 Габаритные размеры, мм 600х400
х210
600х400
х210
600х400
х210
600х400
х210
600х400
х210
600х400
х210
Вес, кг 18.9 18.9 18.9 18.9 18.9 18.9 СТРУКТУРНАЯ СХЕМА
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
М1 - электродвигатель вентилятора 380В;
EK1 - электронагреватель до 12 кВт, 380В;
М2 - электропривод возушного клапана;
TK2 - термоконтакты электронагревателя EK1 (NC);
Т1 - датчик температуры в канале;
PD1 - датчик загрязнения фильтра (NO);
FS1 - контакт пожарной сигнализации (NO);
ГАБАРИТНЫЕ РАЗМЕРЫ
ВЫСОТА, мм ШИРИНА, мм ГЛУБИНА, мм 600 400 210 щит управления вентиляцией, щит автоматика, шкаф, вентиляция автоматика
СЕРИЙНЫЙ ШКАФ УПРАВЛЕНИЯ НЕ ПОДХОДИТ ПОД ВАШ ЗАПРОС ?
ЗАПОЛНИТЕ ОПРОСНЫЙ ЛИСТ НА СВОЙ ИНДИВИДУАЛЬНЫЙ ШКАФ УПРАВЛЕНИЯ
- Пуск вентсистемы непосредственно с лицевой панели;
-
Характеристики
Металлический корпус IP66естьУстановка приточнаяестьВодяной нагревнетЭлектронагревестьВентилятор 380 В упр.через ПЧесть

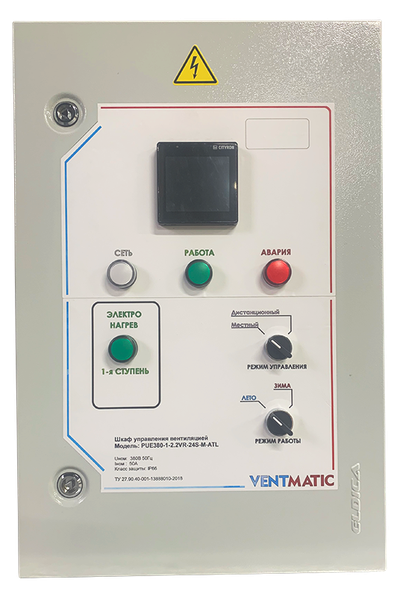

Шкафы управления VENTMATIC PUE380-1VR-S-M-ATL предназначены для управления системами приточной вентиляции с электронагревом. Линейка шкафов VENTMATIC PUE380-1VR-S-M-ATL состоит из 6-ти модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора и электронагревателя.
- Пуск вентсистемы непосредственно с лицевой панели;
- Возможность нахождения лицевой панели как на двери шкафа, так и удаленно до 100 м.;
- Управление скоростью вентилятора с панели управления. 5 скоростей;
- Защита двигателя вентилятора при помощи внешнего ПЧ;
- Четыре ступени управления электронагревом: 1-я плавно (ШИМ), 2 - 4 дискретно;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ШКАФОВ VENTMATIC PUE380-1VR-S-М-М2
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФОВ УПРАВЛЕНИЯ | PUE380-1-2.2VR-12S-М-ATL | PUE380-1-4.0VR-12S-М-ATL | PUE380-1-7.5VR-12S-М-ATL | PUE380-1-7.5VR-24S-М-ATL | PUE380-1-7.5VR-24S-М-ATL | PUE380-1-7.5VR-24S-М-ATL |
| Напряжение питания, подводимое к шкафу, В | 380 | 380 | 380 | 380 | 380 | 380 |
| Номинальный ток, А | 32 | 40 | 50 | 50 | 63 | 63 |
| Номинальная мощность, кВт | 21 | 26,3 | 32,9 | 32,9 | 41,4 | 41,4 |
| Управляющий контроллер | ATЛАС | ATЛАС | ATЛАС | ATЛАС | ATЛАС | ATЛАС |
| ФУНКЦИОНАЛ ШКАФА УПРАВЛЕНИЯ | ||||||
| ВОЗДУШНЫЕ ЗАСЛОНКИ | ||||||
| Прогрев заслонок | - | - | - | - | - | - |
| Управление приводом заслонки с пружинным возвратом | ● | ● | ● | ● | ● | ● |
| Управление приводом заслонки ОТКР/ЗАКР | ● | ● | ● | ● | ● | ● |
| Напряжение питания привода заслонки, В | 220 | 220 | 220 | 220 | 220 | 220 |
| ВОЗДУШНЫЙ ФИЛЬТР | ||||||
| Контроль загрязнения приточного фильтра | ● | ● | ● | ● | ● | ● |
| ПРИТОЧНЫЙ ВЕНТИЛЯТОР | ||||||
| Напряжение питания вентилятора приточного, В | 380 | 380 | 380 | 380 | 380 | 380 |
| Максимальная мощность приточного вентилятора, кВт | 2,2 | 4,0 | 7,5 | 2,2 | 4,0 | 7,5 |
| Управление внешним ПЧ вентилятора приточного | ● | ● | ● | ● | ● | ● |
| Прямой пуск вентилятора приточного | - | - | - | - | - | - |
| ВЫТЯЖНОЙ ВЕНТИЛЯТОР | ||||||
| Напряжение питания вентилятора вытяжного, В | - | - | - | - | - | - |
| Максимальная мощность вытяжного вентилятора, кВт | - | - | - | - | - | - |
| Управление внешним ПЧ вентилятора вытяжного | - | - | - | - | - | - |
| Прямой пуск вентилятора вытяжного | - | - | - | - | - | - |
| ВОДЯНОЙ НАГРЕВАТЕЛЬ | ||||||
| Режим ЗИМА/ЛЕТО | - | - | - | - | - | - |
| Управление циркуляционным насосом | - | - | - | - | - | - |
| Напряжение питания циркуляционного насоса, В | - | - | - | - | - | - |
| Максимальная мощность циркуляционного насоса, кВт | - | - | - | - | - | - |
| Управление эл.приводом смесительного клапана нагревателя | - | - | - | - | - | - |
| ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ | ||||||
| Режим ЗИМА/ЛЕТО | ● | ● | ● | ● | ● | ● |
| Мощность электронагревателя, кВт | 12 | 12 | 12 | 24 | 24 | 24 |
| Управление 1-й ступенью нагрева |
плавно (ШИМ) |
плавно (ШИМ) |
плавно (ШИМ) |
плавно (ШИМ) |
плавно (ШИМ) |
плавно (ШИМ) |
| Доступное количество ступеней нагрева | 2 | 2 | 2 | 2 | 2 | 2 |
| Управление остальными ступенями | дискретно | дискретно | дискретно | дискретно | дискретно | дискретно |
| Конфигурация мощностей ступеней, кВт | ||||||
| ВОДЯНОЙ ОХЛАДИТЕЛЬ | ||||||
| Управление эл.приводом смесительного клапана охладителя | - | - | - | - | - | - |
| ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ | ||||||
| Количество ступеней фреонового охлаждения | - | - | - | - | - | - |
| Каскадное регулирование | - | - | - | - | - | - |
| СИСТЕМЫ ЭНЕРГОСБЕРЕЖЕНИЯ | ||||||
| Управление пластинчатым рекуператором | - | - | - | - | - | - |
| Управление роторным рекуператором | - | - | - | - | - | - |
| Управление заслонками рециркуляции | - | - | - | - | - | - |
| ДАТЧИКИ ТЕМПЕРАТУРЫ | ||||||
| Датчик температуры приточного воздуха | ● | ● | ● | ● | ● | ● |
| Датчик температуры вытяжного воздуха | - | - | - | - | - | - |
| Датчик температуры наружного воздуха | - | - | - | - | - | - |
| Датчик температуры обратной воды | - | - | - | - | - | - |
| Датчик температуры рекуператора | - | - | - | - | - | - |
| Тип температурных датчиков | NTC10K | NTC10K | NTC10K | NTC10K | NTC10K | NTC10K |
| Максимальное количество температурных датчиков | 5 | 5 |
5 |
5 |
5 |
5 |
| КОНТРОЛЬ АВАРИЙ | ||||||
| Термостат защиты от замерзания | - | - | - | - | - | - |
| Циркуляционный насос неисправен | - | - | - | - | - | - |
| Приточный вентилятор неисправен | ● | ● | ● | ● | ● | ● |
| Вытяжной вентилятор неисправен | - | - | - | - | - | - |
| Электронагреватель неисправен | ● | ● | ● | ● | ● | ● |
| Фреоновый охладитель неисправен | - | - | - | - | - | - |
| Входящий фильтр загрязнен | ● | ● | ● | ● | ● | ● |
| Выходящий фильтр загрязнен | - | - | - | - | - | - |
| Ошибка рекуператора | - | - | - | - | - | - |
| Обмерзание рекуператора | - | - | - | - | - | - |
| Температурный датчик неисправен | ● | ● | ● | ● | ● | ● |
| Низкая температура притока | - | - | - | - | - | - |
| Высокая температура притока | - | - | - | - | - | - |
| Внешняя авария | ● | ● | ● | ● | ● | ● |
| ИНДИКАЦИЯ И УПРАВЛЕНИЕ | ||||||
| Сенсорная панель управления ПУ-3 | ● | ● | ● | ● | ● | ● |
| Индикация СЕТЬ | ● | ● | ● | ● | ● | ● |
| Индикация РАБОТА ПУ | ● | ● | ● | ● | ● | ● |
| Индикация РАБОТА ВУ | - | - | - | - | - | - |
| Индикация ФИЛЬТР | - | - | - | - | - | - |
| Индикация ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ | - | - | - | - | - | - |
| Индикация РАБОТА ЭЛЕКТРОНАГРЕВАТЕЛЯ | ● | ● | ● | ● | ● | ● |
| Индикация РАБОТА НАСОСА | - | - | - | - | - | - |
| Индикация РАБОТА РЕКУПЕРАТОРА | - | - | - | - | - | - |
| Индикация АВАРИЯ | ● | ● | ● | ● | ● | ● |
| ДИСПЕТЧЕРИЗАЦИЯ | ||||||
| Интерфейсы RS-485, Ethernet | - | - | - | - | - | - |
| ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ ШКАФА УПРАВЛЕНИЯ | ||||||
| Пускораспределительная аппаратура, реле, индикация | CHINT | CHINT | CHINT | CHINT | CHINT | CHINT |
| Источники питания | MeanWell | MeanWell | MeanWell | MeanWell | MeanWell | MeanWell |
| Кабель-каналы перфорированные, маркировка | Klemsan | Klemsan | Klemsan | Klemsan | Klemsan | Klemsan |
| Клеммы, корпусы пластиковые | Tekfor | Tekfor | Tekfor | Tekfor | Tekfor | Tekfor |
| Корпусы металлические | ELDICA | ELDICA | ELDICA | ELDICA | ELDICA | ELDICA |
| Материал корпуса | сталь | сталь | сталь | сталь | сталь | сталь |
| Цвет корпуса | серый | серый | серый | серый | серый | серый |
| Цвет дверцы корпуса | серый | серый | серый | серый | серый | серый |
| Толщина стенки, мм | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
| Класс защиты | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Габаритные размеры, мм |
600х400 х210 |
600х400 х210 |
600х400 х210 |
600х400 х210 |
600х400 х210 |
600х400 х210 |
| Вес, кг | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 | 18.9 |

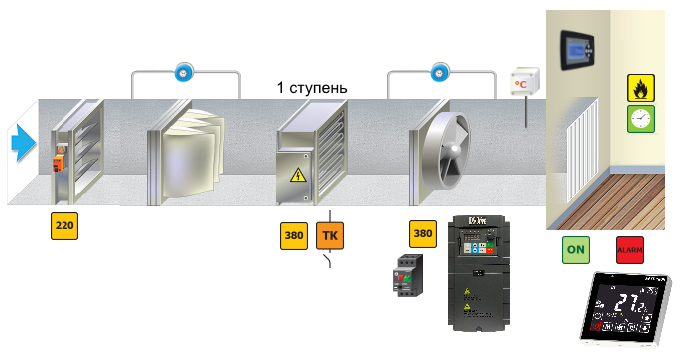

СТРУКТУРНАЯ СХЕМА
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
М1 - электродвигатель вентилятора 380В;
EK1 - электронагреватель до 12 кВт, 380В;
М2 - электропривод возушного клапана;
TK2 - термоконтакты электронагревателя EK1 (NC);
Т1 - датчик температуры в канале;
PD1 - датчик загрязнения фильтра (NO);
FS1 - контакт пожарной сигнализации (NO);
ГАБАРИТНЫЕ РАЗМЕРЫ
| ВЫСОТА, мм | ШИРИНА, мм | ГЛУБИНА, мм |
| 600 | 400 | 210 |
щит управления вентиляцией, щит автоматика, шкаф, вентиляция автоматика
СЕРИЙНЫЙ ШКАФ УПРАВЛЕНИЯ НЕ ПОДХОДИТ ПОД ВАШ ЗАПРОС ?
ЗАПОЛНИТЕ ОПРОСНЫЙ ЛИСТ НА СВОЙ ИНДИВИДУАЛЬНЫЙ ШКАФ УПРАВЛЕНИЯ
