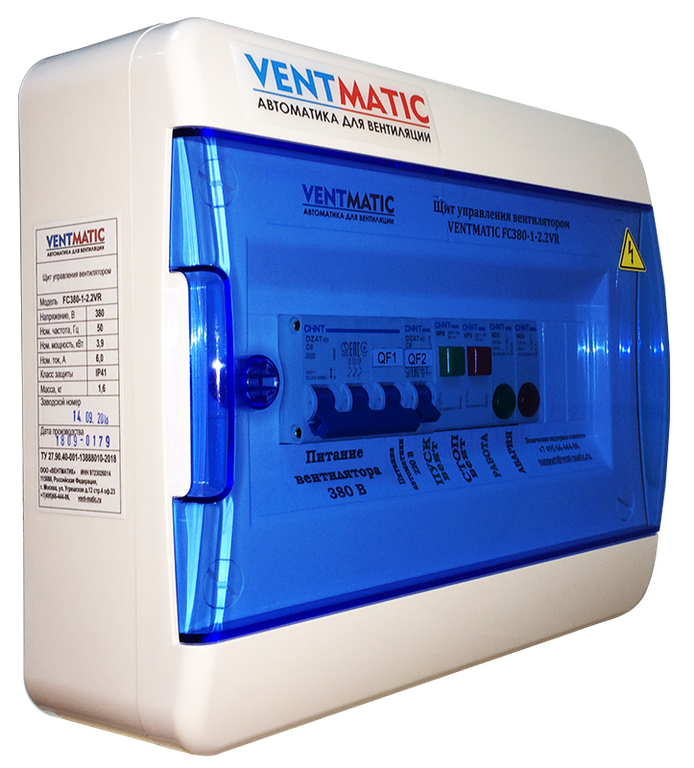

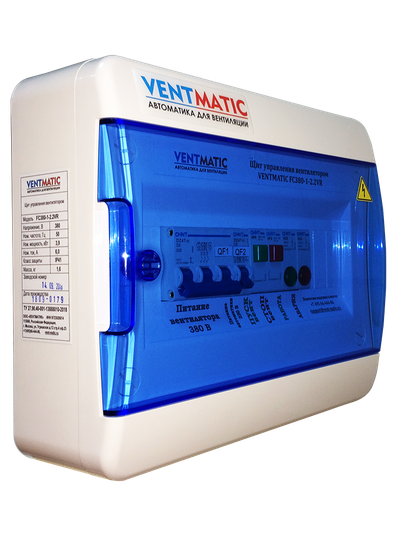

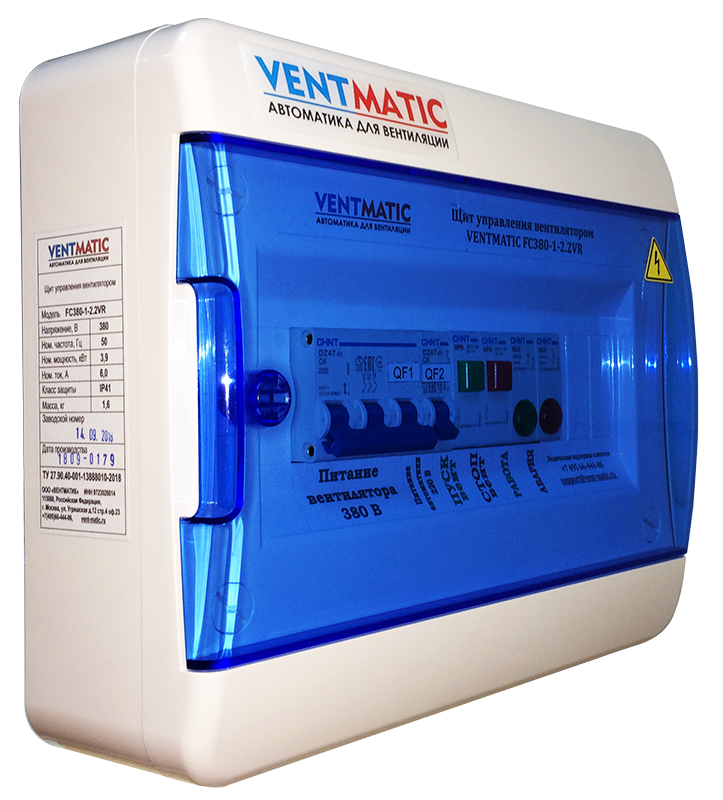

ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ VENTMATIC FC380-1-VR. IP41. УПРАВЛЕНИЕ ВНЕШНИМ ПЧ. 380В 3 ФАЗЫ

Артикул: 97
ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ VENTMATIC FC380-1-VR. IP41. УПРАВЛЕНИЕ ВНЕШНИМ ПЧ. 380В 3 ФАЗЫ
Водяной нагрев
нет


  • РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • Готовый щит управления вентилятором с использованием внешнего ПЧ
  • Совместим с вентоборудованием любого производителя
  • Управление плавным пуском и скоростью вентилятора на внешнем ПЧ
  • ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА


Электродвигатель вентилятора 380в 3 фазы
Выберите параметр
Электродвигатель вентилятора 380в 3 фазы
10 555


  • РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • Готовый щит управления вентилятором с использованием внешнего ПЧ
  • Совместим с вентоборудованием любого производителя
  • Управление плавным пуском и скоростью вентилятора на внешнем ПЧ
  • ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА


  • Описание

    Щиты управления VENTMATIC FC380-1VR применяются для управления вентилятором с асинхронным трехфазным электродвигателем с напряжением питания 380 В. и его защиты. Линейка щитов VENTMATIC FC380-1VR состоит из 4-х модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора. Основными функциями идентицикации линейки являются:

    • Пуск вентилятора непосредственно со шкафа управления;
    • Управление плавным пуском и скоростью вентилятора на внешнем ПЧ;
    • Защита двигателя вентилятора при помощи внешнего ПЧ;

    РЕКОМЕНДУЕМ ИСПОЛЬЗОВАТЬ В СОСТАВЕ СО ЩИТКАМИ VENTMATIC FC380-1VR ЧАСТОТНЫЕ ПРЕБРАЗОВАТЕЛИ IDS DRIVE

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FC380-1VR

    Наименование

    Мощность

    двигателя, кВт

    Линейный

    ток, А

    Защита вентилятора

    Размеры (ШхВхГ)

    Класс защиты

    1

    FC380-1-2.2VR

    0.18-2.2

    12.0

    внешний ПЧ

    288x240x103

    IP41

    2

    FC380-1-4.0VR

    3.0-4.0

    16.0

    внешний ПЧ

    288x240x103

    IP41

    3

    FC380-1-7.5VR

    5.5-7.5

    22.0

    внешний ПЧ

    288x240x103

    IP41

    4

    FC380-1-11.0VR

    11.0

    31.0

    внешний ПЧ

    288x240x103

    IP41

    * возможен вариант исполнения в оболочке IP65. ПО ЗАПРОСУ!!!


    ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:


    • для любых асинхронных трехфазных электродвигателей;


    ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:


    • Прямой пуск вентилятора непосредственно со щита управления;
    • Управление плавным пуском и скоростью вентилятора на внешнем ПЧ;
    • Управление приводом воздушной заслонки 220В с пружинным возвратом и реверсивным (откр/закр);
    • Дистанционное управление вентилятором при помощи дистанционного пульта управления VENTMATIC DPU-01.


    ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:


    • Индикаторы РАБОТА и АВАРИЯ
    • Аварийное отключение по сигналу АПС;
    • Защита двигателя вентилятора на внешнем ПЧ;
    • Пластиковый корпус, класс защиты  IP41

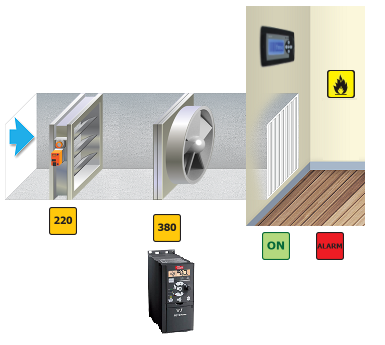

    СТРУКТУРНАЯ СХЕМА:

    Приточный вентилятор                                    Вытяжной вентилятор



    СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:

    М1 – эл.двигатель вентилятора, питание 380 В.;

    М2 - электропривод воздушного клапана

                    7-9 привод с пружинным возвратом 220В

                    7-8-9 привод откр/закр 220В;

    А В С – сеть 380 В,

    N – нулевой проводник,

    PE – нулевой защитный проводник.

    DPU-01 – пульт дистанционного управления;

    При отсутствии подключения DPU-01 между клеммами 24 и 25 должна стоять перемычка.

    FS1 – контакт пожарной сигнализации (NC).

    При отсутствии подключения к щиту АПС между клеммами 14 и 15 должна стоять перемычка.


    ГАБАРИТНЫЕ РАЗМЕРЫ:

    КОМПЛЕКТ ПОСТАВКИ

    1. Щит управления VENTMATIC FC380-1VR шт.

    1

    2. Паспорт изделия шт. 1
    3.  Упаковочная коробка шт. 1

    щит управления вентилятором, щит ЩУВ, ЩУВ, ЩУВ 1, ЩУВ 2, ЩУВ 3
