частотный преобразователь ids drive M303T4B-120/30.0 kw. 3 фазы. 380В

Артикул: 200

54567 руб.

можно купить в кредит

Артикул: 200

Купить в 1 клик

ПЧ рекомендован для работы в составе со шкафами VENTMATIC
серия М c MODBUS
управление и защита электродвигателя вентилятора
плавный пуск и останов электродвигателя
съемная панель управления с потенциометром
мощность эл.двигателя 0,18-75,0 кВт
понятный алгоритм настроек управления
встроенное охлаждение электронных компонентов

ПЧ рекомендован для работы в составе со шкафами VENTMATIC
серия М c MODBUS
управление и защита электродвигателя вентилятора
плавный пуск и останов электродвигателя
съемная панель управления с потенциометром
мощность эл.двигателя 0,18-75,0 кВт
понятный алгоритм настроек управления
встроенное охлаждение электронных компонентов

Описание

Преобразователи частоты IDS DRIVE серии М мощностью от 0,75 до 75 кВт представляют собой простое и экономически эффективное решение для управления вентиляторами систем вентиляции.

Модель	Мощность	Питание	Выходной ток (А)	Размер ВхШхГ, мм
М751Т4В	0.75 kW	3фазы. 380В-440В 50/60 Гц	2.5	150x115x150
М152Т4В	1.5 kW	3фазы. 380В-440В 50/60 Гц	4.1	150x115x150
М222Т4В	2.2 kW	3фазы. 380В-440В 50/60 Гц	5.8	150x115x150
М302Т4В	3.0 kW	3фазы. 380В-440В 50/60 Гц	7.5	150x115x150
M402T4B	4.0 kW	3фазы. 380В-440В 50/60 Гц	9.4	210x118x180
М552Т4В	5.5 kW	3фазы. 380В-440В 50/60 Гц	12.6	210х118х180
M752T4B	7.5 kW	3фазы. 380В-440В 50/60 Гц	16.1	210х118х180
M113T4B	11.0 kW	3фазы. 380В-440В 50/60 Гц	24.0
M153T4B	15.0 kW	3фазы. 380В-440В 50/60 Гц	33.0
M183T4B	18.5 kW	3фазы. 380В-440В 50/60 Гц	40.0
M223T4B	22.0 kW	3фазы. 380В-440В 50/60 Гц	47.0
M303T4B	30.0 kW	3фазы. 380В-440В 50/60 Гц	65.0
M373T4B	37.0 kW	3фазы. 380В-440В 50/60 Гц	80.0
M453T4B	45.0 kW	3фазы. 380В-440В 50/60 Гц	90.0
M553T4B	55.0 kW	3фазы. 380В-440В 50/60 Гц	110.0
M753T4B	75.0 kW	3фазы. 380В-440В 50/60 Гц	152.0

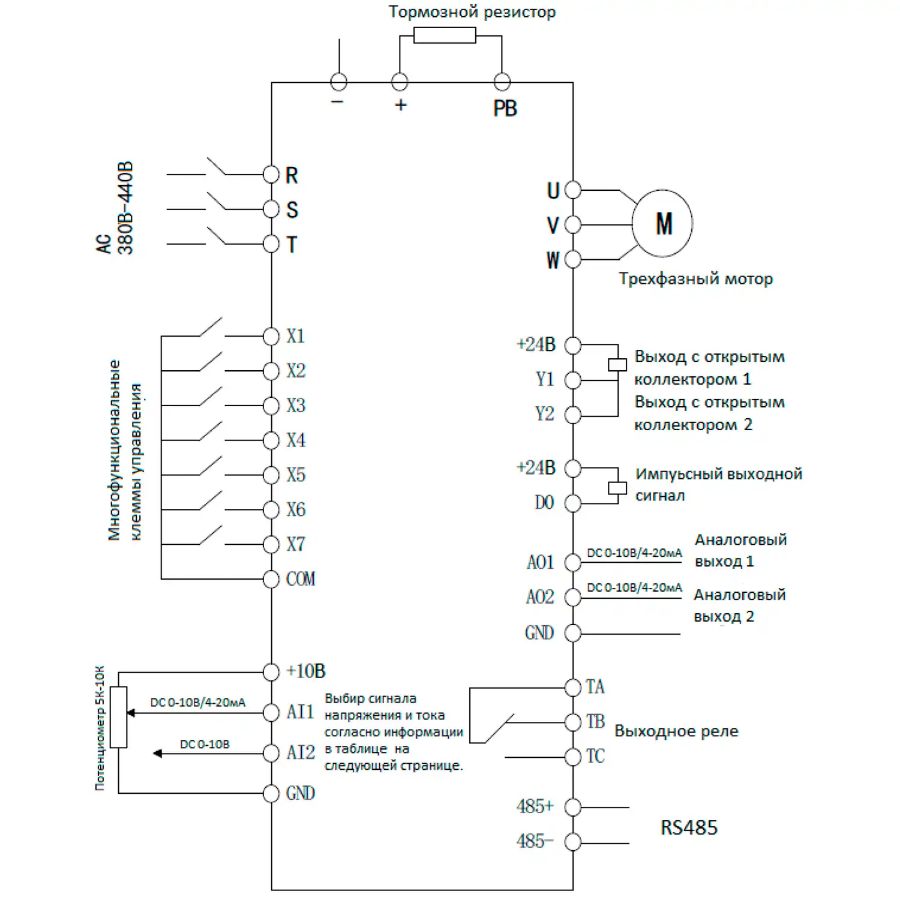

СХЕМА ПОДКЛЮЧЕНИЯ И ОПИСАНИЕ ВХОДОВ И ВЫХОДОВ

Клемма	Функции	Установка и инструкции
R,S,T	Инвертор: питание 3- фазы 380 В подключается к клеммам R,S,Т, питание 1- фаза 220V подключается к клеммам R,S или R,T (определяется этикетками на клеммах)	Воздушный выключатель следует использовать в качестве устройства защиты от перегрузки по току перед инвертором. Если есть LCDI, и есть вероятность пробоя, пожалуйста, выберите LCDI, с уровнем чувствительности выше 200 мА, и периодом реакции более 100 мс
U,V,W	Выход инвертора, подключаемый к электрическому двигателю	Чтобы уменьшить токи утечки, соединительный провод не должен превышать 50 метров.
Р, В	Подключение тормозных резисторов	В соответствии с перечнем тормозных резисторов выберите подходящий.
РЕ	Подключение заземления	Инвертор должен быть подключен к земле.
COM	Сигнальная общая клемма	Нулевой потенциал цифрового сигнала.
SI	Цифровой вход S1	Установите в соответствии с параметром F2.13, а заводские настройки по умолчанию - FWD.
S2	Цифровой вход S2	Установите в соответствии с параметром F2.14, а заводские настройки по умолчанию - REV
S3	Цифровой вход S3	Установите в соответствии с параметром F2.15, а заводские установки по умолчанию первая скорость многоступенчатой скорости.
S4	Цифровой вход S4	Установите в соответствии с параметром F2.16, а заводские установки по умолчанию - вторая скорость многоступенчатой скорости.
S5	Цифровой вход S5	Установите в соответствии с параметром F2.17, а заводские настройки по умолчанию - для внешнего RST.
GND	Сигнальная общая клемма	Нулевой потенциал аналогового входного сигнала.
AVI	0-10В входной сигнал	0-10В, входное сопротивление:>50кОм
10V	Источник питания для потенциометра установки частоты	+10В, максимально 10мА
ACI	4-20мА аналоговый вход	4-10 мА, входное сопротивление: 100 Ом
AO	Аналоговый выход	Установите в соответствии с параметром F2.10
RA, RB, RC	Выходное реле	Установите в соответствии с параметром F2.20 Номинальная мощность контактов: АС 250V / ЗА DC 24V / 2А

Серия	Серия «М»
Вход	Номинальное напряжение и частота. Одна фаза 220V AC, 50/60 Hz
Выход	Напряжение 0~220V AC Частота 0,1~999Hz
Способ управления	Скалярный, V/F
Отображение	Заданная частота, выходная частота, выходной ток, скорость вращения, ошибку, и т.д.
Основные функции	Разрешение установки частоты Цифровая настройка: 0.1Hz, аналоговая настройка. Точность выходной частоты 0.1Hz Управление V/F Кривая V/F свободно устанавливается для различных нагрузок. Многофункциональный вход 5 многофункциональных входных терминалов для управления 4 программируемые операции, ускорение и замедление с 7 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д. Многофункциональный выход 1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности, программируемой операции, и т.д. Ускорение/замедление 0~255s отдельная установка времени ускорения / замедления.
Дополнительные функции	Встроенный ПИД контроль, выбираемое автоматическое регулирование напряжения; Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через потенциометр и т.д.
Защитные функции	Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения; Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д.
Условия эксплуатации	Температура: -10С ~ 40С (без инея) Влажность: ниже 95% (без конденсата) Высота: ниже 1000 м. Вибрация: ниже 0.5G
