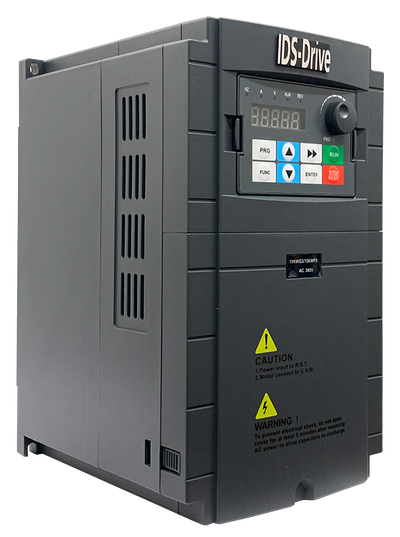

:format(webp):no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/74n51hlntbgowocwk4k8googogkgwk "частотный преобразователь ids drive M752T4VB. 7.5 KW. 3 фазы. 380В")

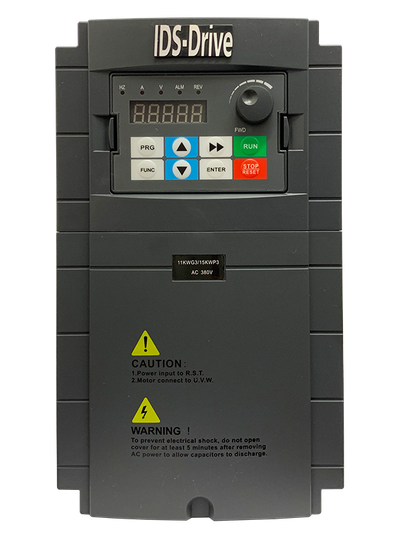

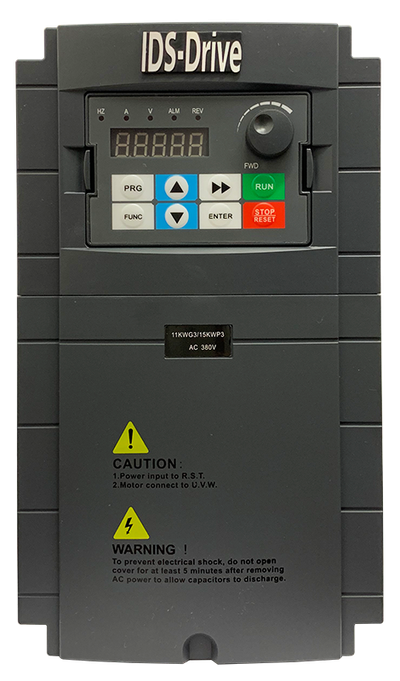

:format(webp):no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/3fcjabmy6oo4wkw80o4g0wgk4880cg "частотный преобразователь ids drive M752T4VB. 7.5 KW. 3 фазы. 380В")
:format(webp):no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/74n51hlntbgowocwk4k8googogkgwk "частотный преобразователь ids drive M752T4VB. 7.5 KW. 3 фазы. 380В")
:format(webp):no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/3fcjabmy6oo4wkw80o4g0wgk4880cg "частотный преобразователь ids drive M752T4VB. 7.5 KW. 3 фазы. 380В")

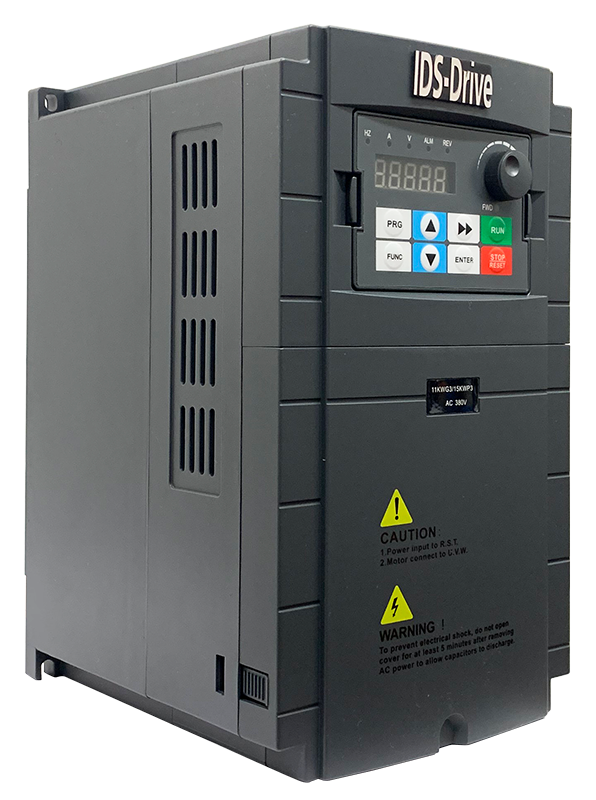

:format(webp)/s.siteapi.org/5a157347a0ed4fe/img/74n51hlntbgowocwk4k8googogkgwk)

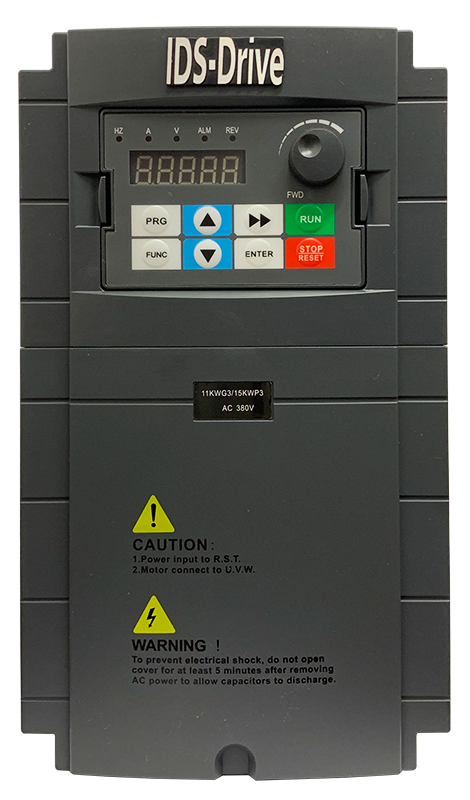

:format(webp)/s.siteapi.org/5a157347a0ed4fe/img/3fcjabmy6oo4wkw80o4g0wgk4880cg)
Артикул: 192
Векторный
есть
Питание 380В 3 фазы
есть
c MODBUS
есть
- ПЧ рекомендован для работы в составе со шкафами VENTMATIC
- векторный
- серия М-Vector c MODBUS
- управление и защита электродвигателя вентилятора
- плавный пуск и останов электродвигателя
- съемная панель управления с потенциометром
- мощность эл.двигателя 0,18-75,0 кВт
- понятный алгоритм настроек управления
- встроенное охлаждение электронных компонентов
- ПЧ рекомендован для работы в составе со шкафами VENTMATIC
- векторный
- серия М-Vector c MODBUS
- управление и защита электродвигателя вентилятора
- плавный пуск и останов электродвигателя
- съемная панель управления с потенциометром
- мощность эл.двигателя 0,18-75,0 кВт
- понятный алгоритм настроек управления
- встроенное охлаждение электронных компонентов
-
Описание
Преобразователи частоты IDS DRIVE серии М-Vector мощностью от 0,75 до 7,5 кВт представляют собой простое и экономически эффективное решение для управления вентиляторами систем вентиляции.
Модель Мощность Питание Выходной ток (А) Размер ВхШхГ, мм М751Т4VВ 0.75 kW 3фазы. 380В-440В 50/60 Гц 2.5 150x115x150 М152Т4VВ 1.5 kW 3фазы. 380В-440В 50/60 Гц 4.1 150x115x150 М222Т4VВ 2.2 kW 3фазы. 380В-440В 50/60 Гц 5.8 150x115x150 M402T4VB 4.0 kW 3фазы. 380В-440В 50/60 Гц 9.4 210x118x180 М552Т4VВ 5.5 kW 3фазы. 380В-440В 50/60 Гц 12.6 210х118х180 M752T4VB 7.5 kW 3фазы. 380В-440В 50/60 Гц 16.1 210х118х180 СХЕМА ПОДКЛЮЧЕНИЯ И ОПИСАНИЕ ВХОДОВ И ВЫХОДОВ
Клемма
Функции
Установка и инструкции
R,S,T Инвертор: питание 3- фазы 380 В подключается к клеммам R,S,Т, питание 1- фаза 220V подключается к клеммам R,S или R,T (определяется этикетками на клеммах) Воздушный выключатель следует использовать в качестве устройства защиты от перегрузки по току перед инвертором. Если есть LCDI, и есть вероятность пробоя, пожалуйста, выберите LCDI, с уровнем чувствительности выше 200 мА, и периодом реакции более 100 мс U,V,W Выход инвертора, подключаемый к электрическому двигателю Чтобы уменьшить токи утечки, соединительный провод не должен превышать 50 метров. Р, В Подключение тормозных резисторов В соответствии с перечнем тормозных резисторов выберите подходящий. РЕ
Подключение заземления
Инвертор должен быть подключен к земле.
COM
Сигнальная общая клемма
Нулевой потенциал цифрового сигнала.
SI
Цифровой вход S1
Установите в соответствии с параметром F2.13, а заводские настройки по умолчанию - FWD. S2
Цифровой вход S2 Установите в соответствии с параметром F2.14, а заводские настройки по умолчанию - REV S3 Цифровой вход S3 Установите в соответствии с параметром F2.15, а заводские установки по умолчанию первая скорость многоступенчатой скорости. S4 Цифровой вход S4 Установите в соответствии с параметром F2.16, а заводские установки по умолчанию - вторая скорость многоступенчатой скорости. S5 Цифровой вход S5 Установите в соответствии с параметром F2.17, а заводские настройки по умолчанию - для внешнего RST. GND Сигнальная общая клемма Нулевой потенциал аналогового входного сигнала. AVI 0-10В входной сигнал 0-10В, входное сопротивление:>50кОм 10V Источник питания для потенциометра установки частоты +10В, максимально 10мА ACI 4-20мА аналоговый вход 4-10 мА, входное сопротивление: 100 Ом AO Аналоговый выход Установите в соответствии с параметром F2.10 RA, RB, RC
Выходное реле
Установите в соответствии с параметром F2.20 Номинальная мощность контактов: АС 250V / ЗА DC 24V / 2А Серия Серия «М» Вход Номинальное напряжение и частота.
Одна фаза 220V AC, 50/60 HzВыход Напряжение
0~220V AC
Частота
0,1~999HzСпособ управления Скалярный, V/F Отображение Заданная частота, выходная частота, выходной ток, скорость вращения, ошибку, и т.д. Основные функции Разрешение установки частоты
Цифровая настройка: 0.1Hz, аналоговая настройка.
Точность выходной частоты
0.1Hz
Управление V/F
Кривая V/F свободно устанавливается для различных нагрузок.
Многофункциональный вход
5 многофункциональных входных терминалов для управления
4 программируемые операции, ускорение и замедление с 7 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д.
Многофункциональный выход
1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности, программируемой операции, и т.д.
Ускорение/замедление
0~255s отдельная установка времени ускорения / замедления.Дополнительные функции Встроенный ПИД контроль, выбираемое автоматическое регулирование напряжения;
Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через потенциометр и т.д.Защитные функции Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения;
Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д.Условия эксплуатации Температура: -10С ~ 40С (без инея)
Влажность: ниже 95% (без конденсата)
Высота: ниже 1000 м.
Вибрация: ниже 0.5G -
Документы
Руководство по настройке. Серия М-Vector519.3 кб, 27 августа в 00:57 -
Характеристики
ВекторныйестьПитание 380В 3 фазыестьc MODBUSесть
Преобразователи частоты IDS DRIVE серии М-Vector мощностью от 0,75 до 7,5 кВт представляют собой простое и экономически эффективное решение для управления вентиляторами систем вентиляции.
| Модель | Мощность | Питание | Выходной ток (А) | Размер ВхШхГ, мм |
| М751Т4VВ | 0.75 kW | 3фазы. 380В-440В 50/60 Гц | 2.5 | 150x115x150 |
| М152Т4VВ | 1.5 kW | 3фазы. 380В-440В 50/60 Гц | 4.1 | 150x115x150 |
| М222Т4VВ | 2.2 kW | 3фазы. 380В-440В 50/60 Гц | 5.8 | 150x115x150 |
| M402T4VB | 4.0 kW | 3фазы. 380В-440В 50/60 Гц | 9.4 | 210x118x180 |
| М552Т4VВ | 5.5 kW | 3фазы. 380В-440В 50/60 Гц | 12.6 | 210х118х180 |
| M752T4VB | 7.5 kW | 3фазы. 380В-440В 50/60 Гц | 16.1 | 210х118х180 |
СХЕМА ПОДКЛЮЧЕНИЯ И ОПИСАНИЕ ВХОДОВ И ВЫХОДОВ
Клемма |
Функции |
Установка и инструкции |
| R,S,T | Инвертор: питание 3- фазы 380 В подключается к клеммам R,S,Т, питание 1- фаза 220V подключается к клеммам R,S или R,T (определяется этикетками на клеммах) | Воздушный выключатель следует использовать в качестве устройства защиты от перегрузки по току перед инвертором. Если есть LCDI, и есть вероятность пробоя, пожалуйста, выберите LCDI, с уровнем чувствительности выше 200 мА, и периодом реакции более 100 мс |
| U,V,W | Выход инвертора, подключаемый к электрическому двигателю | Чтобы уменьшить токи утечки, соединительный провод не должен превышать 50 метров. |
| Р, В | Подключение тормозных резисторов | В соответствии с перечнем тормозных резисторов выберите подходящий. |
РЕ |
Подключение заземления |
Инвертор должен быть подключен к земле. |
COM |
Сигнальная общая клемма |
Нулевой потенциал цифрового сигнала. |
SI |
Цифровой вход S1 |
Установите в соответствии с параметром F2.13, а заводские настройки по умолчанию - FWD. |
S2 |
Цифровой вход S2 | Установите в соответствии с параметром F2.14, а заводские настройки по умолчанию - REV |
| S3 | Цифровой вход S3 | Установите в соответствии с параметром F2.15, а заводские установки по умолчанию первая скорость многоступенчатой скорости. |
| S4 | Цифровой вход S4 | Установите в соответствии с параметром F2.16, а заводские установки по умолчанию - вторая скорость многоступенчатой скорости. |
| S5 | Цифровой вход S5 | Установите в соответствии с параметром F2.17, а заводские настройки по умолчанию - для внешнего RST. |
| GND | Сигнальная общая клемма | Нулевой потенциал аналогового входного сигнала. |
| AVI | 0-10В входной сигнал | 0-10В, входное сопротивление:>50кОм |
| 10V | Источник питания для потенциометра установки частоты | +10В, максимально 10мА |
| ACI | 4-20мА аналоговый вход | 4-10 мА, входное сопротивление: 100 Ом |
| AO | Аналоговый выход | Установите в соответствии с параметром F2.10 |
RA, RB, RC |
Выходное реле |
Установите в соответствии с параметром F2.20 Номинальная мощность контактов: АС 250V / ЗА DC 24V / 2А |
| Серия | Серия «М» |
| Вход | Номинальное напряжение и частота. Одна фаза 220V AC, 50/60 Hz |
| Выход | Напряжение 0~220V AC Частота 0,1~999Hz |
| Способ управления | Скалярный, V/F |
| Отображение | Заданная частота, выходная частота, выходной ток, скорость вращения, ошибку, и т.д. |
| Основные функции | Разрешение установки частоты Цифровая настройка: 0.1Hz, аналоговая настройка. Точность выходной частоты 0.1Hz Управление V/F Кривая V/F свободно устанавливается для различных нагрузок. Многофункциональный вход 5 многофункциональных входных терминалов для управления 4 программируемые операции, ускорение и замедление с 7 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д. Многофункциональный выход 1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности, программируемой операции, и т.д. Ускорение/замедление 0~255s отдельная установка времени ускорения / замедления. |
| Дополнительные функции | Встроенный ПИД контроль, выбираемое автоматическое регулирование напряжения; Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через потенциометр и т.д. |
| Защитные функции | Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения; Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д. |
| Условия эксплуатации | Температура: -10С ~ 40С (без инея) Влажность: ниже 95% (без конденсата) Высота: ниже 1000 м. Вибрация: ниже 0.5G |
Руководство по настройке. Серия М-Vector
519.3 кб, 27 августа в 00:57
