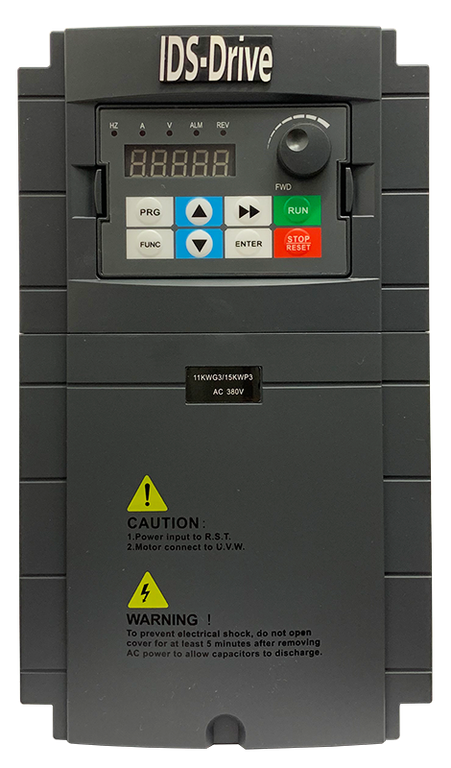

:format(webp):no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/emdvfnr0mhsk00o0w8gw0oskos4ks4 "частотный преобразователь ids drive M222T4VB. 2.2 KW. 3 фазы. 380В")
Артикул: 189
15638 руб.
- ПЧ рекомендован для работы в составе со шкафами VENTMATIC
- векторный
- серия М-Vector c MODBUS
- управление и защита электродвигателя вентилятора
- плавный пуск и останов электродвигателя
- съемная панель управления с потенциометром
- мощность эл.двигателя 0,18-75,0 кВт
- понятный алгоритм настроек управления
- встроенное охлаждение электронных компонентов
Преобразователи частоты IDS DRIVE серии М-Vector мощностью от 0,75 до 7,5 кВт представляют собой простое и экономически эффективное решение для управления вентиляторами систем вентиляции.
| Модель | Мощность | Питание | Выходной ток (А) | Размер ВхШхГ, мм |
| М751Т4VВ | 0.75 kW | 3фазы. 380В-440В 50/60 Гц | 2.5 | 150x115x150 |
| М152Т4VВ | 1.5 kW | 3фазы. 380В-440В 50/60 Гц | 4.1 | 150x115x150 |
| М222Т4VВ | 2.2 kW | 3фазы. 380В-440В 50/60 Гц | 5.8 | 150x115x150 |
| M402T4VB | 4.0 kW | 3фазы. 380В-440В 50/60 Гц | 9.4 | 210x118x180 |
| М552Т4VВ | 5.5 kW | 3фазы. 380В-440В 50/60 Гц | 12.6 | 210х118х180 |
| M752T4VB | 7.5 kW | 3фазы. 380В-440В 50/60 Гц | 16.1 | 210х118х180 |
СХЕМА ПОДКЛЮЧЕНИЯ И ОПИСАНИЕ ВХОДОВ И ВЫХОДОВ
Клемма |
Функции |
Установка и инструкции |
| R,S,T | Инвертор: питание 3- фазы 380 В подключается к клеммам R,S,Т, питание 1- фаза 220V подключается к клеммам R,S или R,T (определяется этикетками на клеммах) | Воздушный выключатель следует использовать в качестве устройства защиты от перегрузки по току перед инвертором. Если есть LCDI, и есть вероятность пробоя, пожалуйста, выберите LCDI, с уровнем чувствительности выше 200 мА, и периодом реакции более 100 мс |
| U,V,W | Выход инвертора, подключаемый к электрическому двигателю | Чтобы уменьшить токи утечки, соединительный провод не должен превышать 50 метров. |
| Р, В | Подключение тормозных резисторов | В соответствии с перечнем тормозных резисторов выберите подходящий. |
РЕ |
Подключение заземления |
Инвертор должен быть подключен к земле. |
COM |
Сигнальная общая клемма |
Нулевой потенциал цифрового сигнала. |
SI |
Цифровой вход S1 |
Установите в соответствии с параметром F2.13, а заводские настройки по умолчанию - FWD. |
S2 |
Цифровой вход S2 | Установите в соответствии с параметром F2.14, а заводские настройки по умолчанию - REV |
| S3 | Цифровой вход S3 | Установите в соответствии с параметром F2.15, а заводские установки по умолчанию первая скорость многоступенчатой скорости. |
| S4 | Цифровой вход S4 | Установите в соответствии с параметром F2.16, а заводские установки по умолчанию - вторая скорость многоступенчатой скорости. |
| S5 | Цифровой вход S5 | Установите в соответствии с параметром F2.17, а заводские настройки по умолчанию - для внешнего RST. |
| GND | Сигнальная общая клемма | Нулевой потенциал аналогового входного сигнала. |
| AVI | 0-10В входной сигнал | 0-10В, входное сопротивление:>50кОм |
| 10V | Источник питания для потенциометра установки частоты | +10В, максимально 10мА |
| ACI | 4-20мА аналоговый вход | 4-10 мА, входное сопротивление: 100 Ом |
| AO | Аналоговый выход | Установите в соответствии с параметром F2.10 |
RA, RB, RC |
Выходное реле |
Установите в соответствии с параметром F2.20 Номинальная мощность контактов: АС 250V / ЗА DC 24V / 2А |
| Серия | Серия «М» |
| Вход | Номинальное напряжение и частота. Одна фаза 220V AC, 50/60 Hz |
| Выход | Напряжение 0~220V AC Частота 0,1~999Hz |
| Способ управления | Скалярный, V/F |
| Отображение | Заданная частота, выходная частота, выходной ток, скорость вращения, ошибку, и т.д. |
| Основные функции | Разрешение установки частоты Цифровая настройка: 0.1Hz, аналоговая настройка. Точность выходной частоты 0.1Hz Управление V/F Кривая V/F свободно устанавливается для различных нагрузок. Многофункциональный вход 5 многофункциональных входных терминалов для управления 4 программируемые операции, ускорение и замедление с 7 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д. Многофункциональный выход 1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности, программируемой операции, и т.д. Ускорение/замедление 0~255s отдельная установка времени ускорения / замедления. |
| Дополнительные функции | Встроенный ПИД контроль, выбираемое автоматическое регулирование напряжения; Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через потенциометр и т.д. |
| Защитные функции | Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения; Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д. |
| Условия эксплуатации | Температура: -10С ~ 40С (без инея) Влажность: ниже 95% (без конденсата) Высота: ниже 1000 м. Вибрация: ниже 0.5G |
Руководство по настройке. Серия М-Vector
519.3 кб, 27 августа в 00:57
|
Векторный
|
есть |
|
Питание 380В 3 фазы
|
есть |
|
c MODBUS
|
есть |
