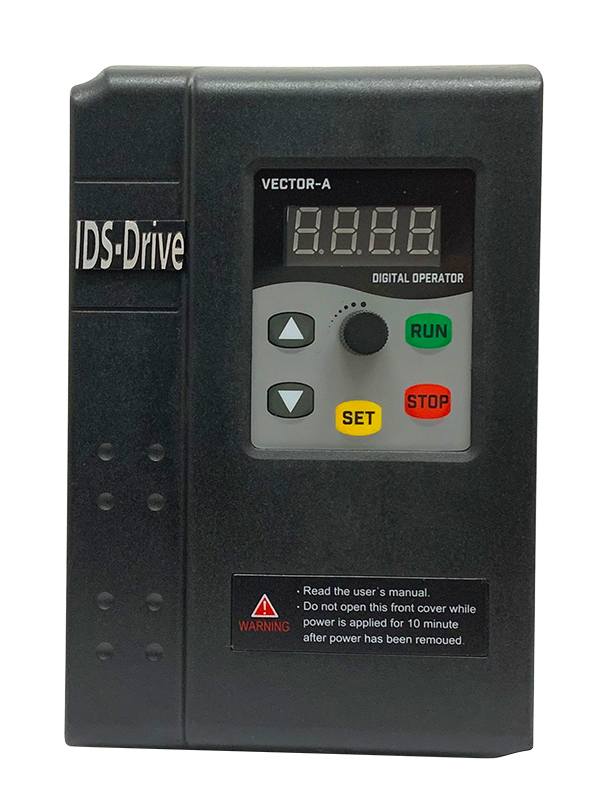

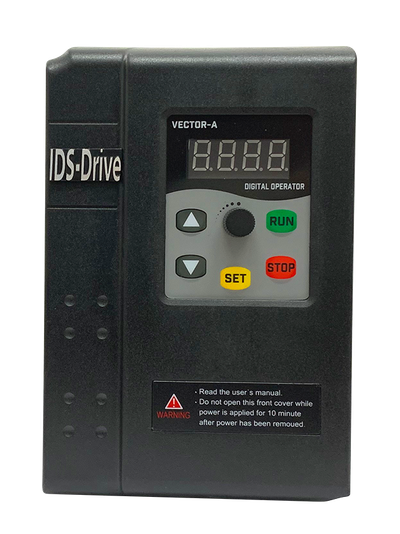

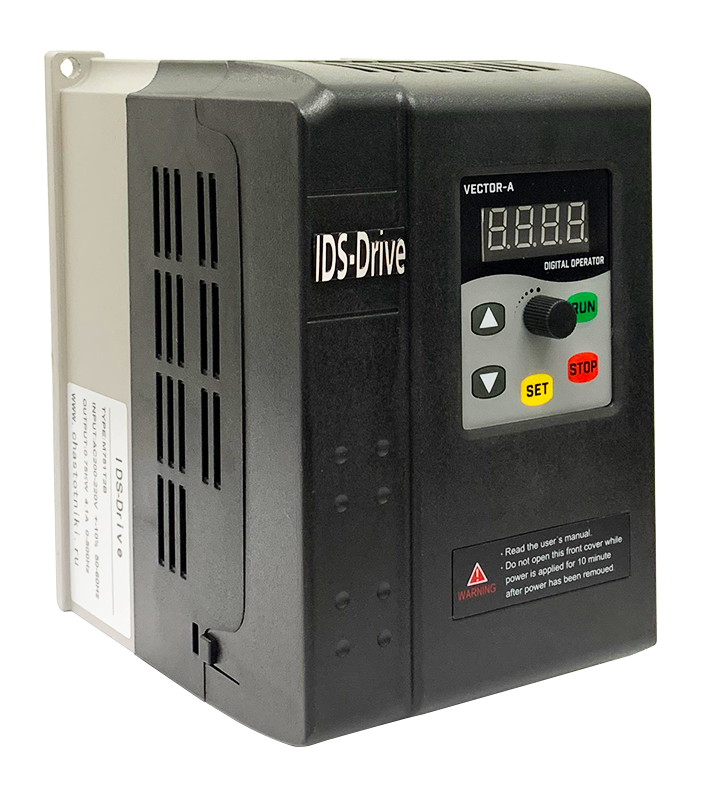

частотный преобразователь ids drive M751T2B-150/0.75 KW. 1 фаза. 220В

Артикул: 169
частотный преобразователь ids drive M751T2B-150/0.75 KW. 1 фаза. 220В
Скалярный
есть
Питание 220В 1 фаза
есть


  • ПЧ рекомендован для работы в составе со шкафами VENTMATIC
  • скалярный
  • бюджетная серия М без MODBUS
  • управление и защита электродвигателя вентилятора
  • плавный пуск и останов электродвигателя
  • съемная панель управления с потенциометром
  • мощность эл.двигателя 0,18-75,0 кВт
  • понятный алгоритм настроек управления
  • встроенное охлаждение электронных компонентов



  • ПЧ рекомендован для работы в составе со шкафами VENTMATIC
  • скалярный
  • бюджетная серия М без MODBUS
  • управление и защита электродвигателя вентилятора
  • плавный пуск и останов электродвигателя
  • съемная панель управления с потенциометром
  • мощность эл.двигателя 0,18-75,0 кВт
  • понятный алгоритм настроек управления
  • встроенное охлаждение электронных компонентов


  • Описание

    Преобразователи частоты IDS DRIVE серии М мощностью от 0,4 до 75 кВт представляют собой простое и экономически эффективное решение для управления вентиляторами систем вентиляции.


    Модель Мощность Питание Выходной ток (А) Размер ВхШхГ, мм
    М751Т2В 0.75 kW 1фаза. 220В-240В 50/60 Гц 4 150x115x150
    М152Т2В 1.5 kW 1фаза. 220В-240В 50/60 Гц 7 150x115x150
    М222Т2В 2.2 kW 1фаза. 220В-240В 50/60 Гц 9.5 150x115x150
    М372Т2В 3.7 kW 1фаза. 220В-240В 50/60 Гц 15 150x115x150
    М552Т2В 5.5 kW 1фаза. 220В-240В 50/60 Гц 20 210х118х180


    СХЕМА ПОДКЛЮЧЕНИЯ И ОПИСАНИЕ ВХОДОВ И ВЫХОДОВ


    Клемма
    Функции
    Установка и инструкции
    R,S,T Инвертор: питание 3- фазы 380 В подключается к клеммам R,S,Т, питание 1- фаза 220V подключается к клеммам R,S или R,T (определяется этикетками на клеммах) Воздушный выключатель следует использовать в качестве устройства защиты от перегрузки по току перед инвертором. Если есть LCDI, и есть вероятность пробоя, пожалуйста, выберите LCDI, с уровнем чувствительности выше 200 мА, и периодом реакции более 100 мс
    U,V,W Выход инвертора, подключаемый к электрическому двигателю Чтобы уменьшить токи утечки, соединительный провод не должен превышать 50 метров.
    Р, В Подключение тормозных резисторов В соответствии с перечнем тормозных резисторов выберите подходящий.
    РЕ
    Подключение заземления
    Инвертор должен быть подключен к земле.
    COM
    Сигнальная общая клемма
    Нулевой потенциал цифрового сигнала.
    SI
    Цифровой вход S1
    Установите в соответствии с параметром F2.13, а заводские настройки по умолчанию - FWD.
    S2
    Цифровой вход S2 Установите в соответствии с параметром F2.14, а заводские настройки по умолчанию - REV
    S3 Цифровой вход S3 Установите в соответствии с параметром F2.15, а заводские установки по умолчанию первая скорость многоступенчатой скорости.
    S4 Цифровой вход S4 Установите в соответствии с параметром F2.16, а заводские установки по умолчанию - вторая скорость многоступенчатой скорости.
    S5 Цифровой вход S5 Установите в соответствии с параметром F2.17, а заводские настройки по умолчанию - для внешнего RST.
    GND Сигнальная общая клемма Нулевой потенциал аналогового входного сигнала.
    AVI 0-10В входной сигнал 0-10В, входное сопротивление:>50кОм
    10V Источник питания для потенциометра установки частоты +10В, максимально 10мА
    ACI 4-20мА аналоговый вход 4-10 мА, входное сопротивление: 100 Ом
    AO Аналоговый выход Установите в соответствии с параметром F2.10
    RA, RB, RC
    Выходное реле
    Установите в соответствии с параметром F2.20 Номинальная мощность контактов: АС 250V / ЗА DC 24V / 2А


    Серия Серия «М»
    Вход Номинальное напряжение и частота.
    Одна фаза 220V AC, 50/60 Hz
    Выход Напряжение
    0~220V AC
    Частота
    0,1~999Hz
    Способ управления Скалярный, V/F
    Отображение Заданная частота, выходная частота, выходной ток, скорость вращения, ошибку, и т.д.
    Основные функции Разрешение установки частоты
    Цифровая настройка: 0.1Hz, аналоговая настройка.
    Точность выходной частоты
    0.1Hz
    Управление V/F
    Кривая V/F свободно устанавливается для различных нагрузок.
    Многофункциональный вход
    5 многофункциональных входных терминалов для управления
    4 программируемые операции, ускорение и замедление с 7 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д.
    Многофункциональный выход
    1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности, программируемой операции, и т.д.
    Ускорение/замедление
    0~255s отдельная установка времени ускорения / замедления.
    Дополнительные функции Встроенный ПИД контроль, выбираемое автоматическое регулирование напряжения;
    Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через потенциометр и т.д.
    Защитные функции Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения;
    Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, замку параметров, и т.д.
    Условия эксплуатации Температура: -10С ~ 40С (без инея)
    Влажность: ниже 95% (без конденсата)
    Высота: ниже 1000 м.
    Вибрация: ниже 0.5G
