- Всегда в наличии;
- Отгрузка со склада в день оплаты;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки для монтажных организаций;
- Всегда в наличии;
- Отгрузка со склада в день оплаты;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки для монтажных организаций;
-

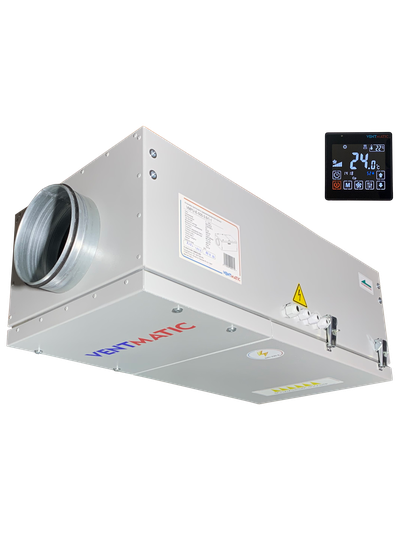

Описание

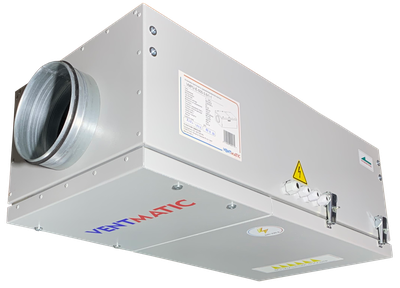

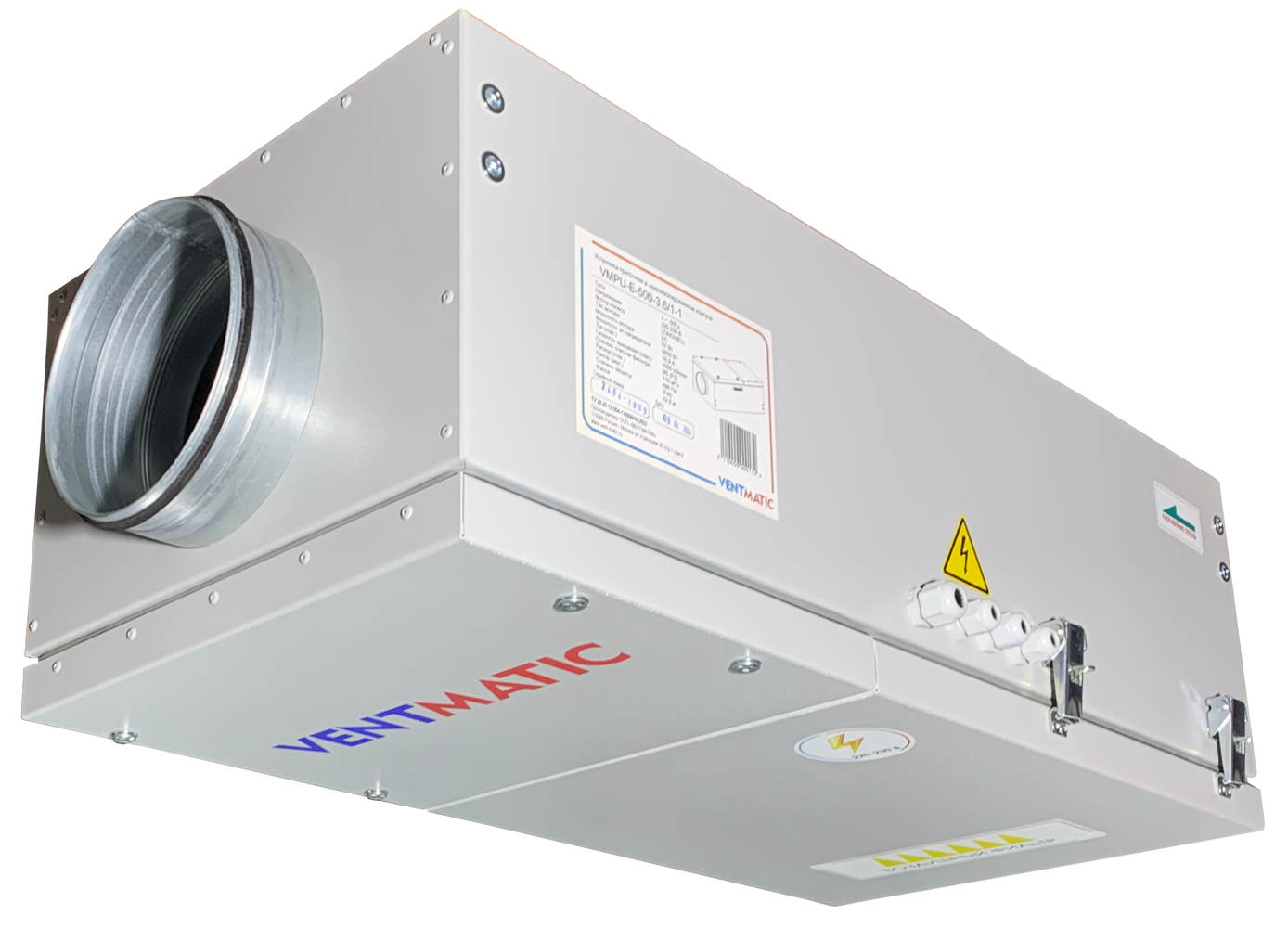

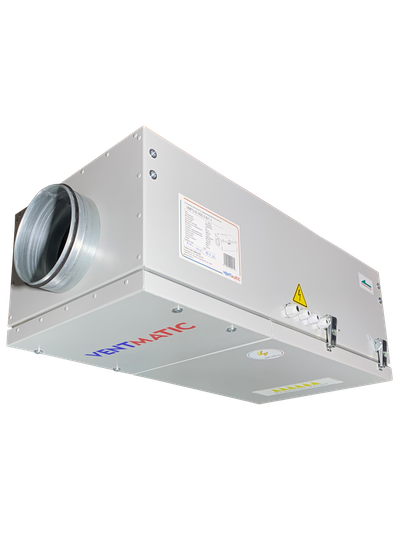

Серия VMPU-E-1 приточных установок с электрическим нагревом в шумоизолированном корпусе VENTMATIC представлена в 4-х типоразмерах:
Модель Диаметр подключения, мм Номинальная
произв., м3/ч
Масимальная произв. м3/ч
Максимальный напор, Па VMPU-E-300-2.3/1-1 125 300 412 396
VMPU-E-500-3.6/1-1 160 500 710 486 VMPU-E-700-6.0/3-1 200 700
949 690 VMPU-E-1000-9.0/3-1 250 1000 1450 965 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

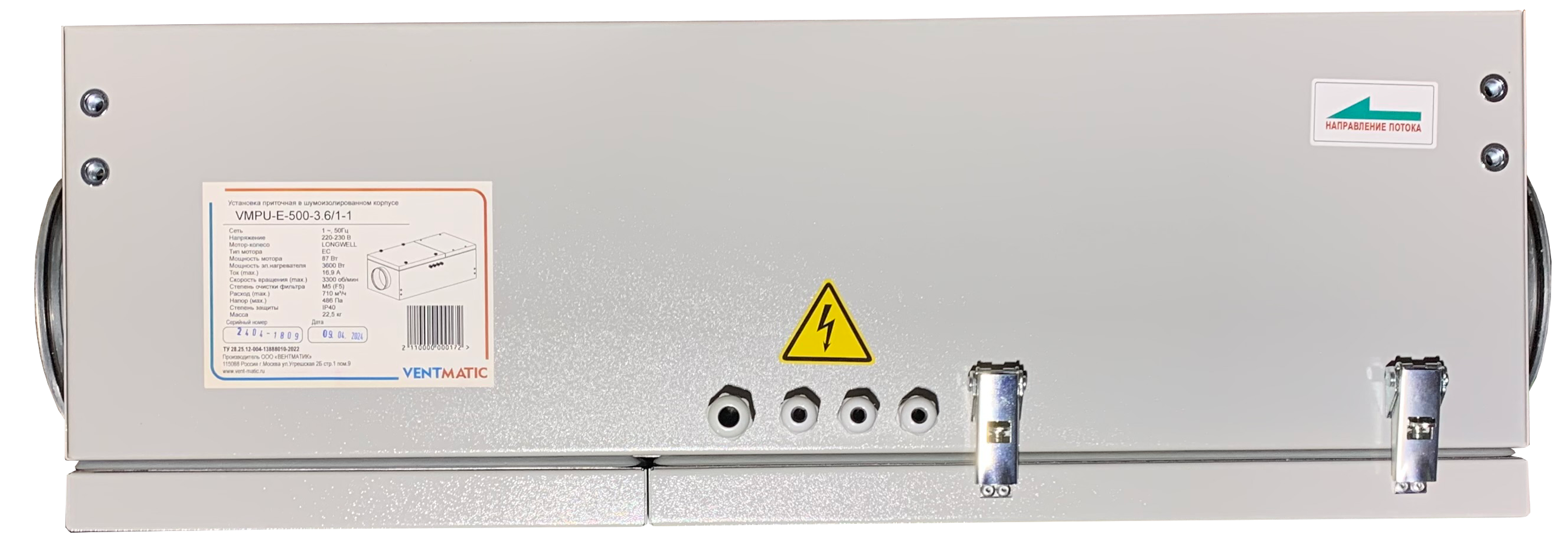

- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ СЛЕВА
- Монтаж в ЛЮБОМ положении

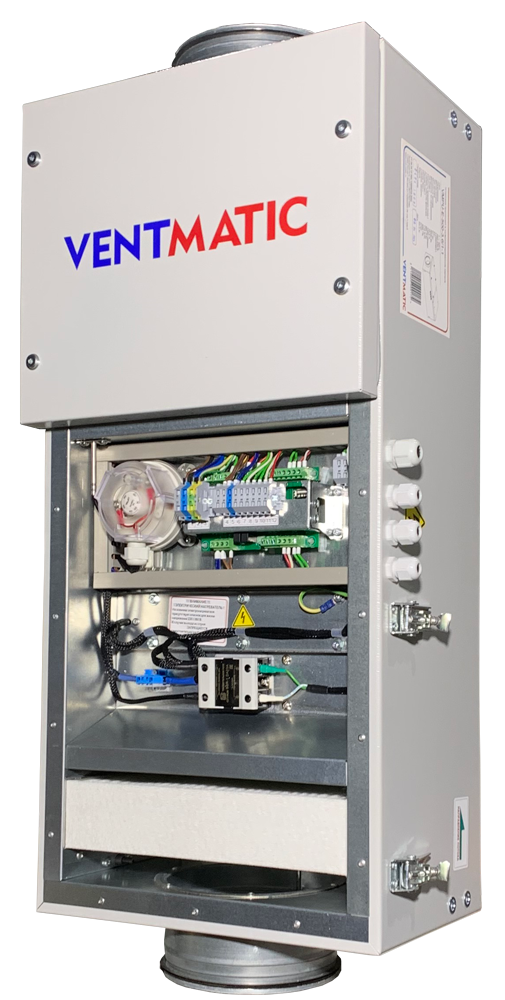

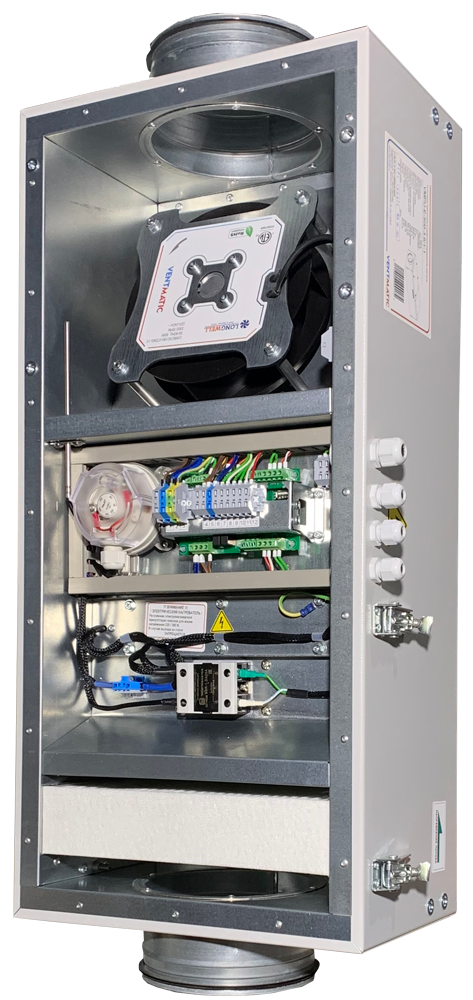

- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
- Сторона обслуживания - СНИЗУ
- Максимальный расход воздуха 710 м3/ч
- Номинальный расход воздуха 500 м3/ч
- Напор max 486 Па
- Энергоэффективный EC вентилятор 87 Вт
- 5 скоростей вентилятора
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, встроенный Web Cервер
- Керамический РТС электронагреватель 3,6 кВт
- Кассетный фильтр, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 52 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемная шумоизолированная крышка
- Класс защиты IP40
- Размеры корпуса 742х350х255 мм
- Масса 22.5 кг.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Напряже
ние, В
Кол-во фаз
Потребляемая мощность, Вт
Ток (max), А
Тип электро
нагрева
теля
Мощн. эл.наг рева, Вт
Частота вращ.
вент. об/мин
Толщина шумоизоляции, мм
Уровень шума, Дб
Масса, кг
VMPU-E-300-2.3/1-1
220-230
1
2280
10,3
Керамиче
ский (РТС)
2250
2800
27
48
20.1
VMPU-E-500-3.6/1-1
3695
16,9
Керамиче
ский (РТС)
3600
3300
27
49
22.5
VMPU-E-700-6.0/3-1
380
3
6175
9,4
ТЭН оребрен
ный
6000
3250
27
51
32.4
VMPU-E-1000-9.0/3-1
9175
14,1
ТЭН оребрен
ный
9000
2570
27
53
38.6

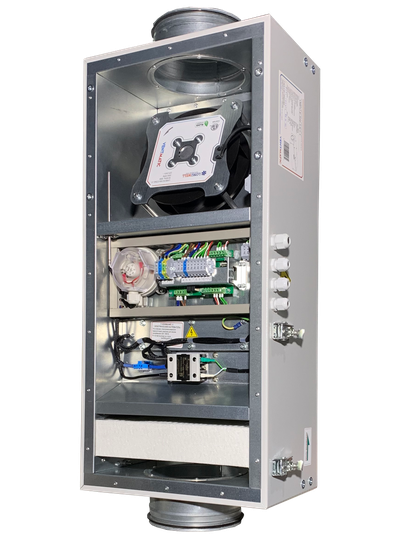

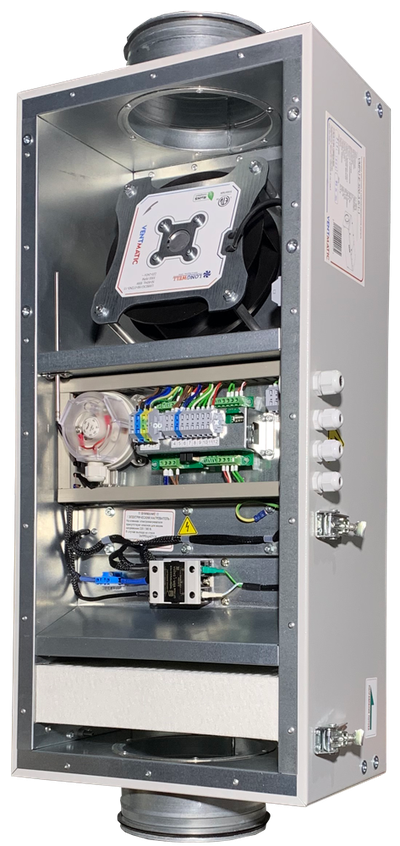

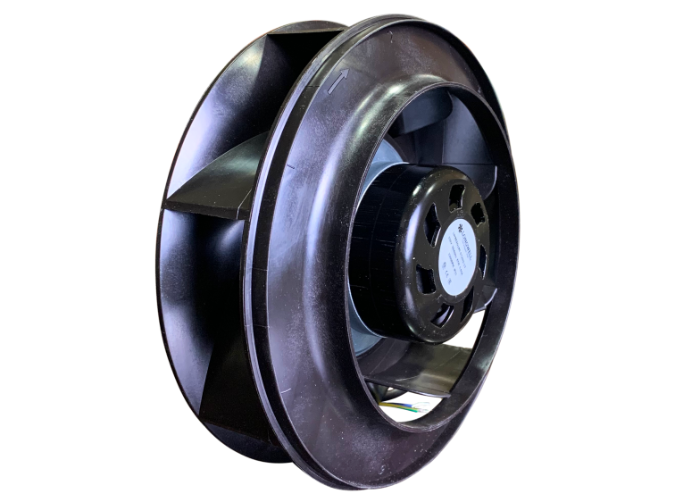

Применяем высококачественный тихий ЕС вентилятор
"LONGWELL". Гарантия безотказной работы - 40000 часов!
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

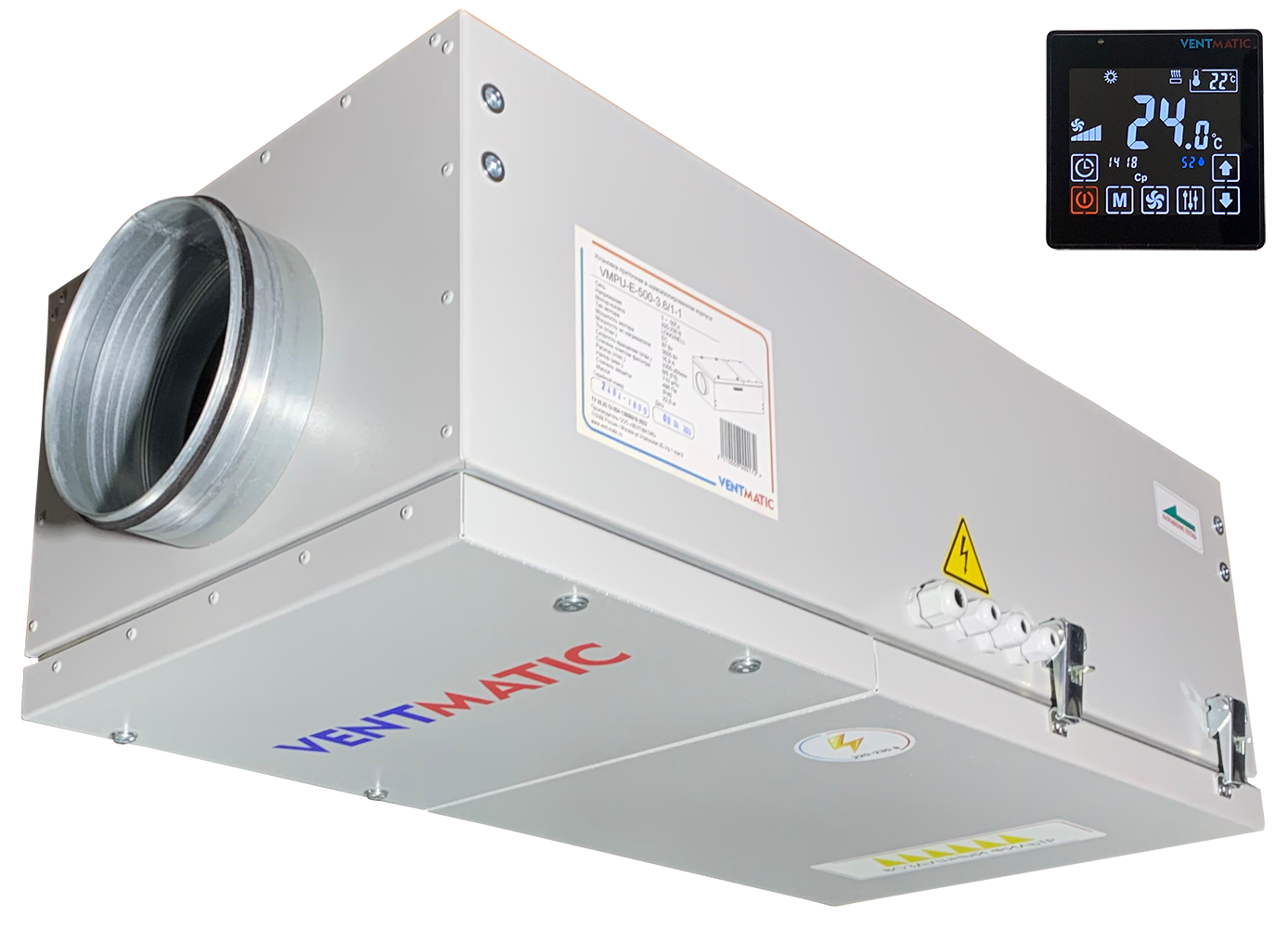

ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
- кнопка ПУСК/СТОП
- 5 скоростей вентилятора
- задание уставки (темп. подаваемого воздуха)
- установка времени и даты
- работа по расписанию
- режим ЛЕТО / ЗИМА
- индикация неисправностей
- индикация комнатной температуры
- индикация влажности в помещении
- адаптивная подсветка дисплея
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
- клеенный КАССЕТНЫЙ фильтр толщиной 60 мм и мягкой рамкой
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРА - М5 (F5)
Тип фильтра Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Толщина, мм Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, % Начальное Конечное Кассетный (М5)F5 Ee 45-60%, Ea <20% 60 49 400 от -40до +60 не более 95 Фильтр меняется по сработке автоматики установки. На панели управления появится запись "ФИЛЬТР".
Использованный фильтр утилизируется, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
Модель
А
В
С
А1
В1
D
S
d1
d2
VMPU-E-300-2.3/1-1
696
352
220
786
394
123
30
M8
M6
VMPU-E-500-3.6/1-1
742
352
255
832
394
158
30
M8
M6
VMPU-E-700-6.0/3-1
852
460
295
942
508
198
30
M8
M6
VMPU-E-1000-9.0/3-1
852
460
345
942
508
248
30
M8
M6
МОНТАЖНЫЕ РАЗМЕРЫ
!!! МОНТАЖ В ЛЮБОМ ПОЛОЖЕНИИ !!!
Модель
А
В
VMPU-E-300-2.3/1-1
662
404
VMPU-E-500-3.6/1-1
708
404
VMPU-E-700-6.0/3-1
818
512
VMPU-E-1000-9.0/3-1
818
512
КОМПЛЕКТ ПОСТАВКИ
Установка приточная серии VMPU-E-1 в сборе 1 шт Комплект креплений для монтажа 1 компл Панель управления автоматикой
1 шт Паспорт изделия 1 шт Упаковочная коробка 1 шт ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
Серия VMPU-E-1 приточных установок с электрическим нагревом в шумоизолированном корпусе VENTMATIC представлена в 4-х типоразмерах:
| Модель | Диаметр подключения, мм |
Номинальная произв., м3/ч |
Масимальная произв. м3/ч |
Максимальный напор, Па |
| VMPU-E-300-2.3/1-1 | 125 | 300 | 412 |
396 |
| VMPU-E-500-3.6/1-1 | 160 | 500 | 710 | 486 |
| VMPU-E-700-6.0/3-1 | 200 |
700 |
949 | 690 |
| VMPU-E-1000-9.0/3-1 | 250 | 1000 | 1450 | 965 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ СЛЕВА
- Монтаж в ЛЮБОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
- Сторона обслуживания - СНИЗУ
- Максимальный расход воздуха 710 м3/ч
- Номинальный расход воздуха 500 м3/ч
- Напор max 486 Па
- Энергоэффективный EC вентилятор 87 Вт
- 5 скоростей вентилятора
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, встроенный Web Cервер
- Керамический РТС электронагреватель 3,6 кВт
- Кассетный фильтр, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 52 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемная шумоизолированная крышка
- Класс защиты IP40
- Размеры корпуса 742х350х255 мм
- Масса 22.5 кг.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
Напряжение, В |
Кол-во фаз |
Потребляемая мощность, Вт |
Ток (max), А |
Тип электронагревателя |
Мощн. эл.наг рева, Вт |
Частота вращ.вент. об/мин |
Толщина шумоизоляции, мм |
Уровень шума, Дб |
Масса, кг |
|
VMPU-E-300-2.3/1-1 |
220-230
|
1
|
2280 |
10,3 |
Керамиче ский (РТС) |
2250 |
2800
|
27 |
48 |
20.1 |
|
VMPU-E-500-3.6/1-1 |
3695 |
16,9 |
Керамиче ский (РТС) |
3600 |
3300 |
27 |
49 |
22.5 |
||
|
VMPU-E-700-6.0/3-1 |
380 |
3 |
6175 |
9,4
|
ТЭН оребрен ный |
6000 |
3250 |
27 |
51 |
32.4 |
|
VMPU-E-1000-9.0/3-1 |
9175
|
14,1
|
ТЭН оребрен ный |
9000 |
2570 |
27 |
53 |
38.6 |
|
Применяем высококачественный тихий ЕС вентилятор "LONGWELL". Гарантия безотказной работы - 40000 часов! |
 |
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
 |
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
- клеенный КАССЕТНЫЙ фильтр толщиной 60 мм и мягкой рамкой
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРА - М5 (F5)
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
| Начальное | Конечное | ||||||
| Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтр меняется по сработке автоматики установки. На панели управления появится запись "ФИЛЬТР".
Использованный фильтр утилизируется, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Модель |
А |
В |
С |
А1 |
В1 |
D |
S |
d1 |
d2 |
|
VMPU-E-300-2.3/1-1 |
696 |
352 |
220 |
786 |
394 |
123 |
30 |
M8 |
M6 |
|
VMPU-E-500-3.6/1-1 |
742 |
352 |
255 |
832 |
394 |
158 |
30 |
M8 |
M6 |
|
VMPU-E-700-6.0/3-1 |
852 |
460 |
295 |
942 |
508 |
198 |
30 |
M8 |
M6 |
|
VMPU-E-1000-9.0/3-1 |
852 |
460 |
345 |
942 |
508 |
248 |
30 |
M8 |
M6 |
МОНТАЖНЫЕ РАЗМЕРЫ
 |
!!! МОНТАЖ В ЛЮБОМ ПОЛОЖЕНИИ !!! |
|
Модель |
А |
В |
|
VMPU-E-300-2.3/1-1 |
662 |
404 |
|
VMPU-E-500-3.6/1-1 |
708 |
404 |
|
VMPU-E-700-6.0/3-1 |
818 |
512 |
|
VMPU-E-1000-9.0/3-1 |
818 |
512 |
КОМПЛЕКТ ПОСТАВКИ
| Установка приточная серии VMPU-E-1 в сборе | 1 шт |
| Комплект креплений для монтажа | 1 компл |
|
Панель управления автоматикой |
1 шт |
| Паспорт изделия | 1 шт |
| Упаковочная коробка | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
