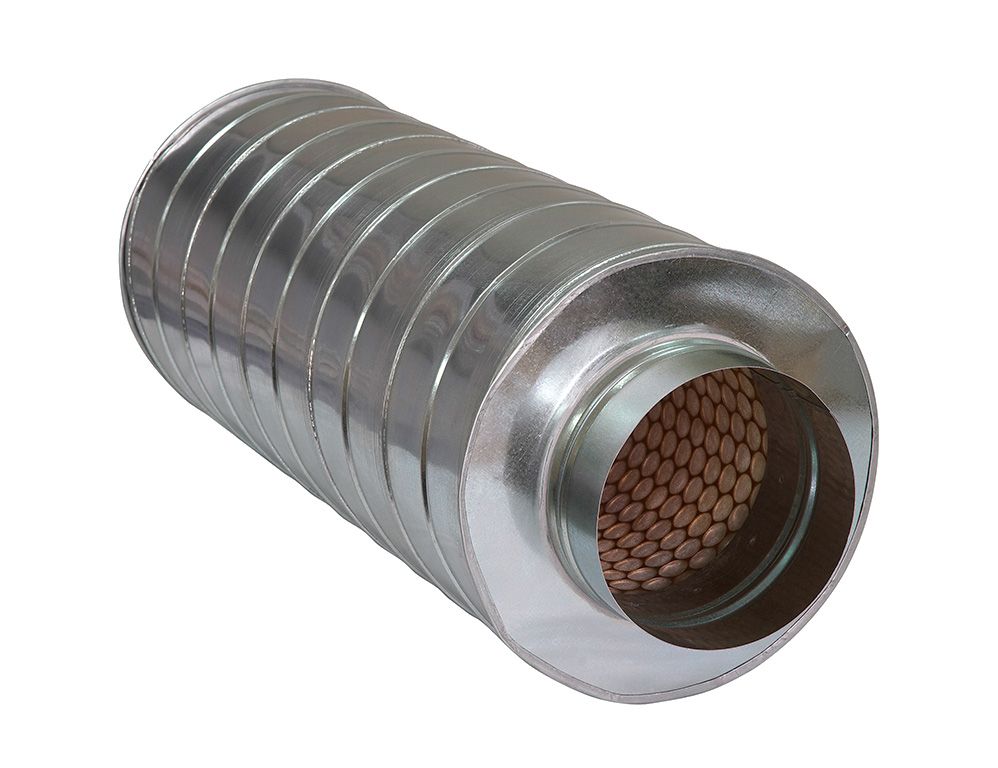

:format(webp):no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/12hhu0tryo740kg0cg84s0g8kgk4sk "ШУМОГЛУШИТЕЛЬ КРУГЛЫЙ ГТК")
:format(webp)/s.siteapi.org/5a157347a0ed4fe/img/12hhu0tryo740kg0cg84s0g8kgk4sk)
-
Описание
Габаритные и присоединительные размеры (мм)
Модель
D
D1
C
Масса, кг
ГТК 100-900
100
200
900
3,1
ГТК 125-900
125
225
3,6
ГТК 160-900
160
260
4,3
ГТК 200-900
200
300
5,6
ГТК 250-900
250
350
7,2
ГТК 315-900
315
415
8,2
ГТК 400-900
400
540
11,3
ГТК 500-900
500
640
18,3
ГТК 100-600
100
200
600
2,2
ГТК 125-600
125
225
2,6
ГТК 160-600
160
260
3,0
ГТК 200-600
200
300
4,1
ГТК 250-600
250
350
5,0
ГТК 315-600
315
415
8,4
ГТК 400-600
400
540
9,3
ГТК 500-600
500
640
10,2
Снижение уровней звуковой мощности
Внутренний диаметр
глушителя, ммРасчетная длина, мм Снижение уровней звуковой мощности (дБ) трубчатыми глушителями круглого сечения в октавных полосах со среднегеометрическими частотами, Гц 63 125 250 500 1000 2000 4000 8000 100 600 4 8 14 26 34 41 45 25 900 5 11 21 33 48 50 50 28 125 600 5 7 11 20 19 16 12 11 900 9 12 20 36 34 27 19 17 160 600 2 5 10 18 23 33 30 19 900 4 8 16 27 36 47 37 21 200 600 4 6 9 17 17 12 9 8 900 6 9 16 30 28 20 15 14 250 600 3 5 8 17 16 9 7 6 900 4 8 14 30 28 15 12 11 315 600 3 5 9 17 12 8 7 6 900 4 8 15 28 20 13 11 10 400 600 2 4 9 12 10 7 6 5 900 3 7 15 20 16 11 9 8 500 600 1 3 8 11 8 5 5 4 900 2 5 13 17 12 10 8 7 Пример обозначения
Шумоглушитель трубчатый круглый ГТК 200-900
где: ГТК – тип шумоглушителя;
200 – типоразмер (по диаметру присоединения), мм;
900 – длина шумоглушителя, мм.
Габаритные и присоединительные размеры (мм)
|
Модель |
D |
D1 |
C |
Масса, кг |
|
ГТК 100-900 |
100 |
200 |
900 |
3,1 |
|
ГТК 125-900 |
125 |
225 |
3,6 |
|
|
ГТК 160-900 |
160 |
260 |
4,3 |
|
|
ГТК 200-900 |
200 |
300 |
5,6 |
|
|
ГТК 250-900 |
250 |
350 |
7,2 |
|
|
ГТК 315-900 |
315 |
415 |
8,2 |
|
|
ГТК 400-900 |
400 |
540 |
11,3 |
|
|
ГТК 500-900 |
500 |
640 |
18,3 |
|
|
ГТК 100-600 |
100 |
200 |
600 |
2,2 |
|
ГТК 125-600 |
125 |
225 |
2,6 |
|
|
ГТК 160-600 |
160 |
260 |
3,0 |
|
|
ГТК 200-600 |
200 |
300 |
4,1 |
|
|
ГТК 250-600 |
250 |
350 |
5,0 |
|
|
ГТК 315-600 |
315 |
415 |
8,4 |
|
|
ГТК 400-600 |
400 |
540 |
9,3 |
|
|
ГТК 500-600 |
500 |
640 |
10,2 |
Снижение уровней звуковой мощности
| Внутренний диаметр глушителя, мм |
Расчетная длина, мм | Снижение уровней звуковой мощности (дБ) трубчатыми глушителями круглого сечения в октавных полосах со среднегеометрическими частотами, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 100 | 600 | 4 | 8 | 14 | 26 | 34 | 41 | 45 | 25 |
| 900 | 5 | 11 | 21 | 33 | 48 | 50 | 50 | 28 | |
| 125 | 600 | 5 | 7 | 11 | 20 | 19 | 16 | 12 | 11 |
| 900 | 9 | 12 | 20 | 36 | 34 | 27 | 19 | 17 | |
| 160 | 600 | 2 | 5 | 10 | 18 | 23 | 33 | 30 | 19 |
| 900 | 4 | 8 | 16 | 27 | 36 | 47 | 37 | 21 | |
| 200 | 600 | 4 | 6 | 9 | 17 | 17 | 12 | 9 | 8 |
| 900 | 6 | 9 | 16 | 30 | 28 | 20 | 15 | 14 | |
| 250 | 600 | 3 | 5 | 8 | 17 | 16 | 9 | 7 | 6 |
| 900 | 4 | 8 | 14 | 30 | 28 | 15 | 12 | 11 | |
| 315 | 600 | 3 | 5 | 9 | 17 | 12 | 8 | 7 | 6 |
| 900 | 4 | 8 | 15 | 28 | 20 | 13 | 11 | 10 | |
| 400 | 600 | 2 | 4 | 9 | 12 | 10 | 7 | 6 | 5 |
| 900 | 3 | 7 | 15 | 20 | 16 | 11 | 9 | 8 | |
| 500 | 600 | 1 | 3 | 8 | 11 | 8 | 5 | 5 | 4 |
| 900 | 2 | 5 | 13 | 17 | 12 | 10 | 8 | 7 | |
Пример обозначения
Шумоглушитель трубчатый круглый ГТК 200-900
где: ГТК – тип шумоглушителя;
200 – типоразмер (по диаметру присоединения), мм;
900 – длина шумоглушителя, мм.
