- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки для монтажных организаций;
- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки для монтажных организаций;
-
Описание

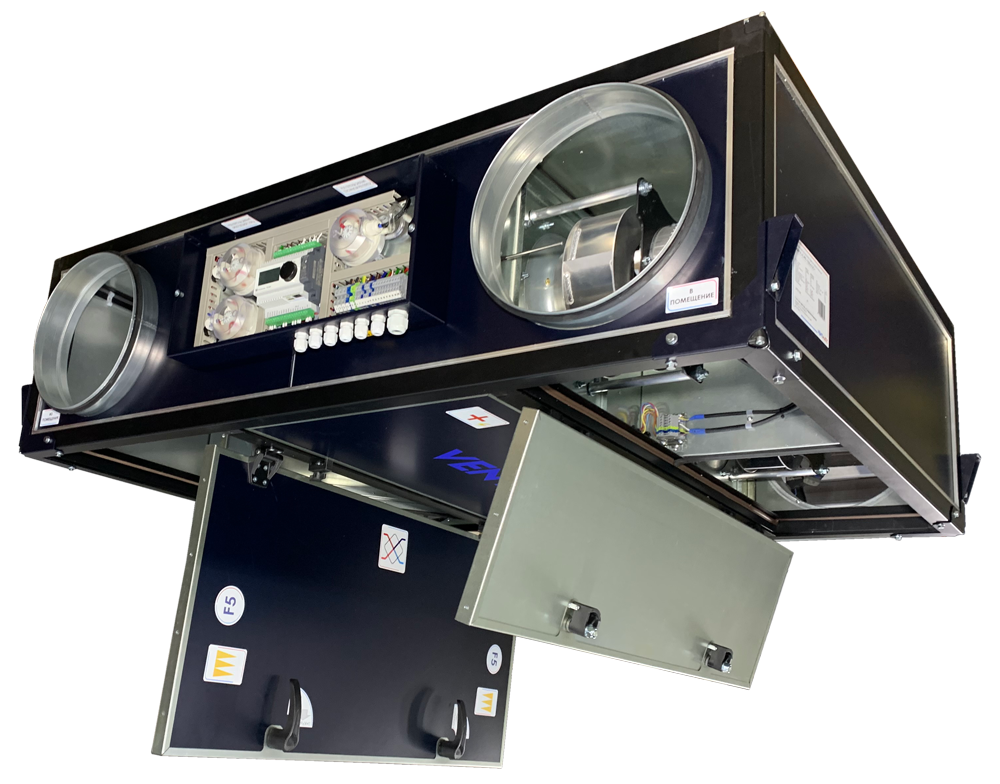

Серия VMPVU-E-PR подвесных приточно-вытяжных установок пластинчатым рекуператором и электрическим нагревом в шумоизолированном корпусе VENTMATIC представлена в 5-х типоразмерах:
Модель Диаметр подключения
приток/вытяжка, мм
Номинальная
произв., м3/ч,
приток/вытяжка
Масимальная
произв. м3/ч,
приток/вытяжка
Максимальный напор
приток/вытяжка, Па
VMPVU-E-PR-300-1.8/1-1 125 / 125 300 / 300 376 / 397 475 / 472
VMPVU-E-PR-500-3.0/1-1 160 / 160 500 / 500 815 / 845 770 / 776 VMPVU-E-PR-800-3.6/1-1 200 / 200 700 / 700
840 / 880 850 / 850 VMPVU-E-PR-1000-6.0/3-1 250 / 250 1000 / 1000 1770 / 1820 1046 / 1046 VMPVU-E-PR-1500-9.0/3-1 315 / 315 1500 / 1500 2190 / 2190 1368 / 1368 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ
- Монтаж в ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующим элементам
- Допустимая температура эксплуатации -30...+40 С
- Максимальный расход воздуха (приток / вытяжка) 2190 / 2190 м3/ч
- Номинальный расход воздуха (приток / вытяжка) 1500 / 1500 м3/ч
- Напор max (приток / вытяжка) 1368 / 1368 Па
- Энергоэффективные EC вентиляторы по 520 Вт 230В
- 5 скоростей вентиляторов
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, Web-Сервер
- Алюминиевый пластинчатый рекуператор
- Разморозка рекуператора по датчику перепада давления
- Обеспечен отвод конденсата
- Оребренный комбинированный ТЭН 9,0 кВт / 380 В
- Кассетные фильтры, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 315 мм
- Уровень шума в окружению 55 дБ max
- Каркасно-панельный корпус, толщина стенки 25 мм или 45 мм
- Дверцы с поворотно-запорными ручками
- Класс защиты IP40
- Размеры корпуса 1200х900х365 мм
- Масса 134.0 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Напряже
ние, В
Кол-во фаз
Потреб
ляемая мощность, Вт
Ток (max), А
Тип электро
нагрева
теля
Мощн эл.наг рева, Вт
Частота вращ.
вент. об/мин
Толщина шумо
изоляции, мм
Уровень шума, Дб
Масса, кг
VMPVU-E-PR-300-1.8/1-1
220-240
1
2300
10,6
Керами
ческий (РТС)
1800
3300
27
52
40
VMPVU-E-PR-500-3.0/1-1
3400
16,3
Керами
ческий (РТС)
3000
3250
27
54
48
VMPVU-E-PR-800-3.6/1-1
4000
19.5
Керами
ческий (РТС)
3600
2570
27
49
58
VMPVU-E-PR-1000-6.0/1-1 380-400 3 6500 12.5 ТЭНР 6000 3500 25 53 96 VMPVU-E-PR-1500-9.0/1-1 9600 16.3 ТЭНР 9000 3650 25 55 134 Применяем высококачественные тихие ЕС вентиляторы
"LONGWELL". Гарантия безотказной работы - 40000 часов!
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИТОК ВЫТЯЖКА ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
- кнопка ПУСК/СТОП
- 5 скоростей вентилятора
- задание уставки (темп. подаваемого воздуха)
- установка времени и даты
- работа по расписанию
- режим ЛЕТО / ЗИМА
- индикация неисправностей
- индикация комнатной температуры
- индикация влажности в помещении
- адаптивная подсветка дисплея
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- раздельные настройки управления приточного и вытяжного вентиляторов
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
- клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРОВ - М5 (F5)
Тип фильтра Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Толщина, мм Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, % Начальное Конечное Кассетный (М5)F5 Ee 45-60%, Ea <20% 60 49 400 от -40до +60 не более 95 Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
Модель
А
В
С
В1
D
С1
VMPVU-E-PR-1000-6.0/3-1
1200
900
365
1038
248
415
VMPVU-E-PR-1500-9.0/3-1
1470
1120
430
1258
313
490
МОНТАЖНЫЕ РАЗМЕРЫ
!!! МОНТАЖ ТОЛЬКО В
ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ !!!
Модель
А
В
VMPVU-E-PR-1000-6.0/3-1
VMPVU-E-PR-1500-9.0/3-1 КОМПЛЕКТ ПОСТАВКИ
Установка приточно-вытяжная серии VMPVU-E-PR в сборе 1 шт Комплект креплений для монтажа 1 компл Панель управления автоматикой
1 шт Паспорт изделия 1 шт Деревянный поддон (обрешетка) 1 шт ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
Серия VMPVU-E-PR подвесных приточно-вытяжных установок пластинчатым рекуператором и электрическим нагревом в шумоизолированном корпусе VENTMATIC представлена в 5-х типоразмерах:
| Модель |
Диаметр подключения приток/вытяжка, мм |
Номинальная произв., м3/ч, приток/вытяжка |
Масимальная произв. м3/ч, приток/вытяжка |
Максимальный напор приток/вытяжка, Па |
| VMPVU-E-PR-300-1.8/1-1 | 125 / 125 | 300 / 300 | 376 / 397 |
475 / 472 |
| VMPVU-E-PR-500-3.0/1-1 | 160 / 160 | 500 / 500 | 815 / 845 | 770 / 776 |
| VMPVU-E-PR-800-3.6/1-1 | 200 / 200 |
700 / 700 |
840 / 880 | 850 / 850 |
| VMPVU-E-PR-1000-6.0/3-1 | 250 / 250 | 1000 / 1000 | 1770 / 1820 | 1046 / 1046 |
| VMPVU-E-PR-1500-9.0/3-1 | 315 / 315 | 1500 / 1500 | 2190 / 2190 | 1368 / 1368 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ
- Монтаж в ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующим элементам
- Допустимая температура эксплуатации -30...+40 С
- Максимальный расход воздуха (приток / вытяжка) 2190 / 2190 м3/ч
- Номинальный расход воздуха (приток / вытяжка) 1500 / 1500 м3/ч
- Напор max (приток / вытяжка) 1368 / 1368 Па
- Энергоэффективные EC вентиляторы по 520 Вт 230В
- 5 скоростей вентиляторов
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, Web-Сервер
- Алюминиевый пластинчатый рекуператор
- Разморозка рекуператора по датчику перепада давления
- Обеспечен отвод конденсата
- Оребренный комбинированный ТЭН 9,0 кВт / 380 В
- Кассетные фильтры, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 315 мм
- Уровень шума в окружению 55 дБ max
- Каркасно-панельный корпус, толщина стенки 25 мм или 45 мм
- Дверцы с поворотно-запорными ручками
- Класс защиты IP40
- Размеры корпуса 1200х900х365 мм
- Масса 134.0 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
Напряжение, В |
Кол-во фаз |
Потребляемая мощность, Вт |
Ток (max), А |
Тип электронагревателя |
Мощн эл.наг рева, Вт |
Частота вращ.вент. об/мин |
Толщина шумоизоляции, мм |
Уровень шума, Дб |
Масса, кг |
|
VMPVU-E-PR-300-1.8/1-1 |
220-240
|
1
|
2300 |
10,6 |
Керами ческий (РТС) |
1800 |
3300 |
27 |
52 |
40 |
|
VMPVU-E-PR-500-3.0/1-1 |
3400 |
16,3 |
Керами ческий (РТС) |
3000 |
3250 |
27 |
54 |
48 |
||
|
VMPVU-E-PR-800-3.6/1-1 |
4000 |
19.5 |
Керами ческий (РТС) |
3600 |
2570 |
27 |
49 |
58 |
||
| VMPVU-E-PR-1000-6.0/1-1 | 380-400 | 3 | 6500 | 12.5 | ТЭНР | 6000 | 3500 | 25 | 53 | 96 |
| VMPVU-E-PR-1500-9.0/1-1 | 9600 | 16.3 | ТЭНР | 9000 | 3650 | 25 | 55 | 134 |
|
Применяем высококачественные тихие ЕС вентиляторы "LONGWELL". Гарантия безотказной работы - 40000 часов! |
 |

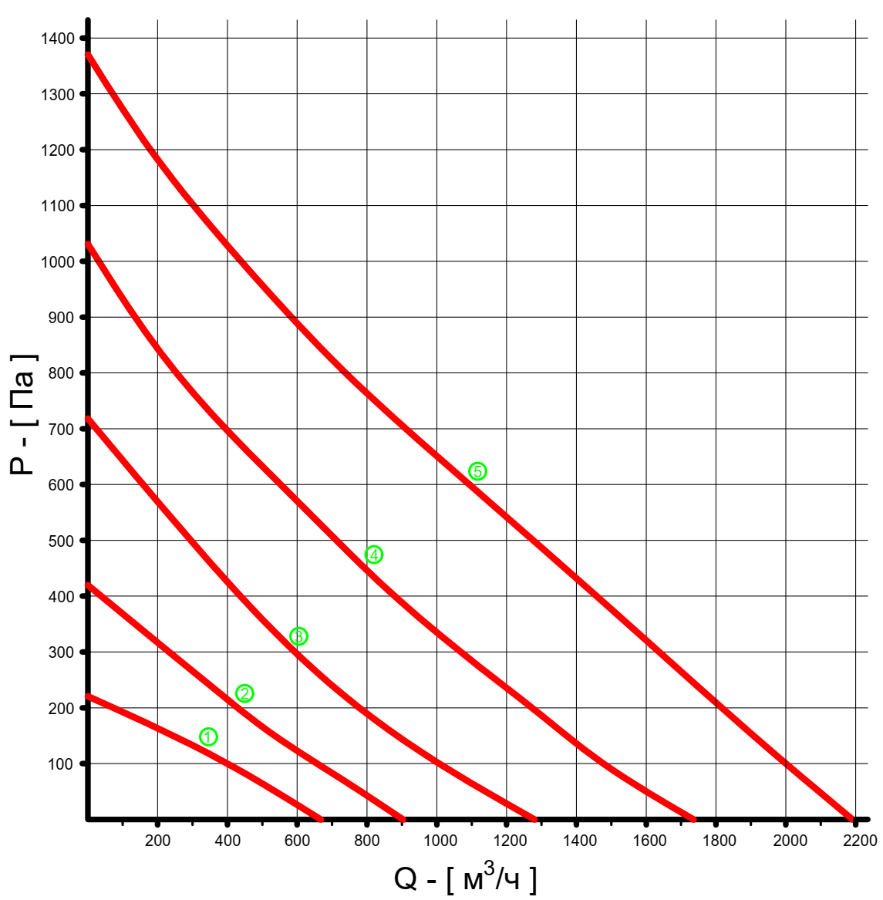

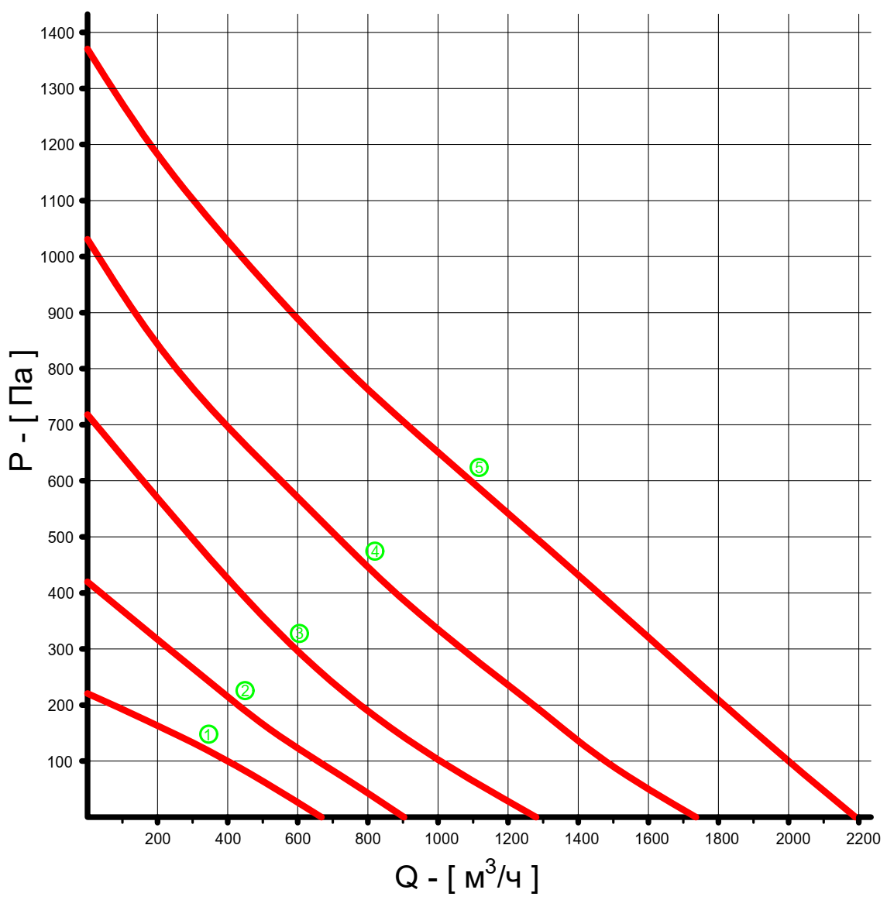

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПРИТОК | ВЫТЯЖКА |
 |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
 |
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- раздельные настройки управления приточного и вытяжного вентиляторов
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
- клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРОВ - М5 (F5)
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
| Начальное | Конечное | ||||||
| Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Модель |
А |
В |
С |
В1 |
D |
С1 |
|
VMPVU-E-PR-1000-6.0/3-1 |
1200 |
900 |
365 |
1038 |
248 |
415 |
|
VMPVU-E-PR-1500-9.0/3-1 |
1470 |
1120 |
430 |
1258 |
313 |
490 |
МОНТАЖНЫЕ РАЗМЕРЫ
|
!!! МОНТАЖ ТОЛЬКО В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ !!! |
|
Модель |
А |
В |
|
VMPVU-E-PR-1000-6.0/3-1 |
||
| VMPVU-E-PR-1500-9.0/3-1 |
КОМПЛЕКТ ПОСТАВКИ
| Установка приточно-вытяжная серии VMPVU-E-PR в сборе | 1 шт |
| Комплект креплений для монтажа | 1 компл |
|
Панель управления автоматикой |
1 шт |
| Паспорт изделия | 1 шт |
| Деревянный поддон (обрешетка) | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
