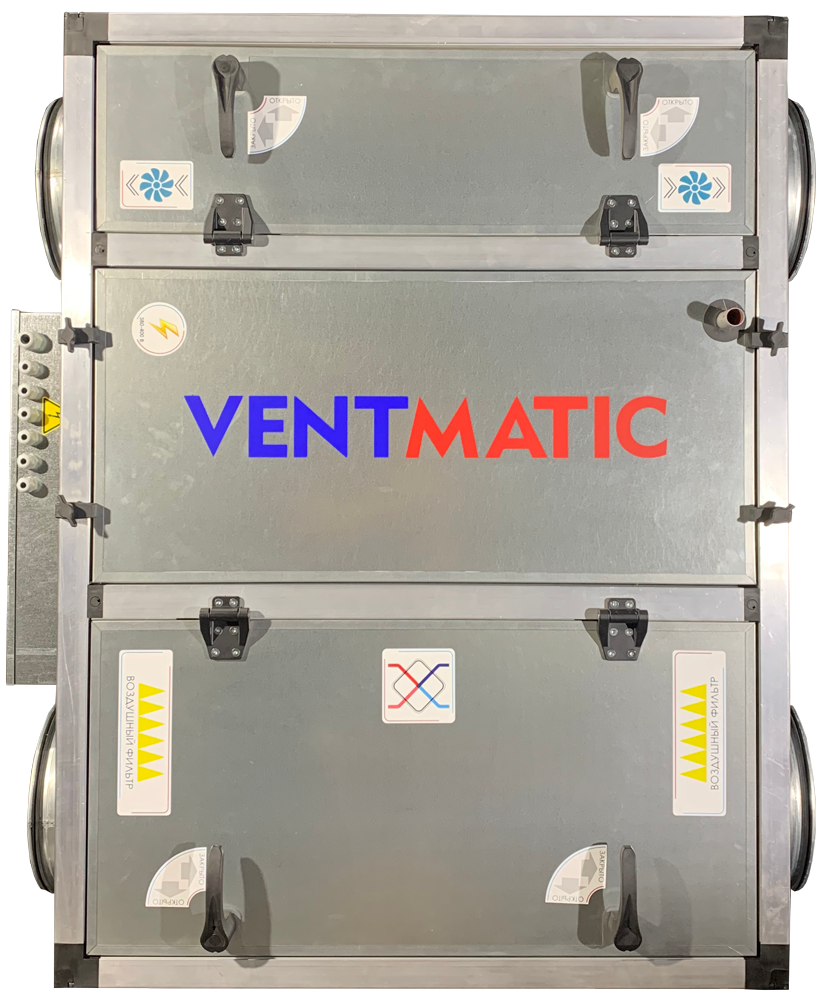

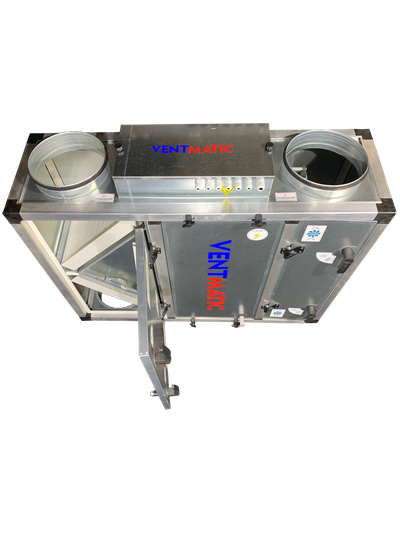

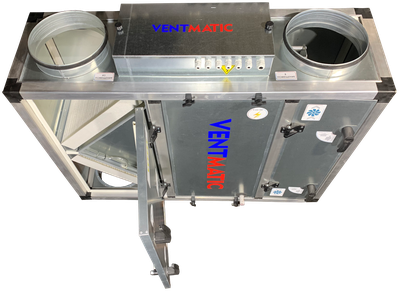

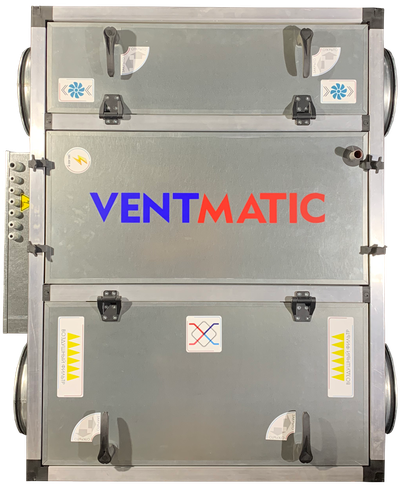

КОМПАКТНАЯ ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА С ПЛАСТИНЧАТЫМ РЕКУПЕРАТОРОМ до 1000 м3/ч, 6,0 КВТ (МОДЕЛЬ. VMPVU-E-PR-1000-6.0/3-1)

Артикул: 318
КОМПАКТНАЯ ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА С ПЛАСТИНЧАТЫМ РЕКУПЕРАТОРОМ до 1000 м3/ч, 6,0 КВТ (МОДЕЛЬ. VMPVU-E-PR-1000-6.0/3-1)


  • Под заказ 25 календарных дней;
  • Собственное производство;
  • Гарантия 24 месяца с даты продажи;
  • Особые условия поставки для монтажных организаций;



  • Под заказ 25 календарных дней;
  • Собственное производство;
  • Гарантия 24 месяца с даты продажи;
  • Особые условия поставки для монтажных организаций;


  • Описание

    Серия VMPVU-E-PR подвесных приточно-вытяжных установок пластинчатым рекуператором и электрическим нагревом в шумоизолированном корпусе VENTMATIC представлена в 5-х типоразмерах:

    Модель

    Диаметр подключения

    приток/вытяжка, мм

    Номинальная

    произв., м3/ч,

    приток/вытяжка

    Масимальная

    произв. м3/ч,

    приток/вытяжка

    Максимальный напор

    приток/вытяжка, Па

    VMPVU-E-PR-300-1.8/1-1 125 / 125 300 / 300 376 / 397

    475 / 472

    VMPVU-E-PR-500-3.0/1-1 160 / 160 500 / 500 815 / 845 770 / 776
    VMPVU-E-PR-800-3.6/1-1 200 / 200

    700 / 700

    840 / 880  850 / 850
    VMPVU-E-PR-1000-6.0/3-1 250 / 250 1000 / 1000 1770 / 1820 1046 / 1046
    VMPVU-E-PR-1500-9.0/3-1 315 / 315 1500 / 1500 2190 / 2190 1368 / 1368


    ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

    • Сторона обслуживания - СНИЗУ

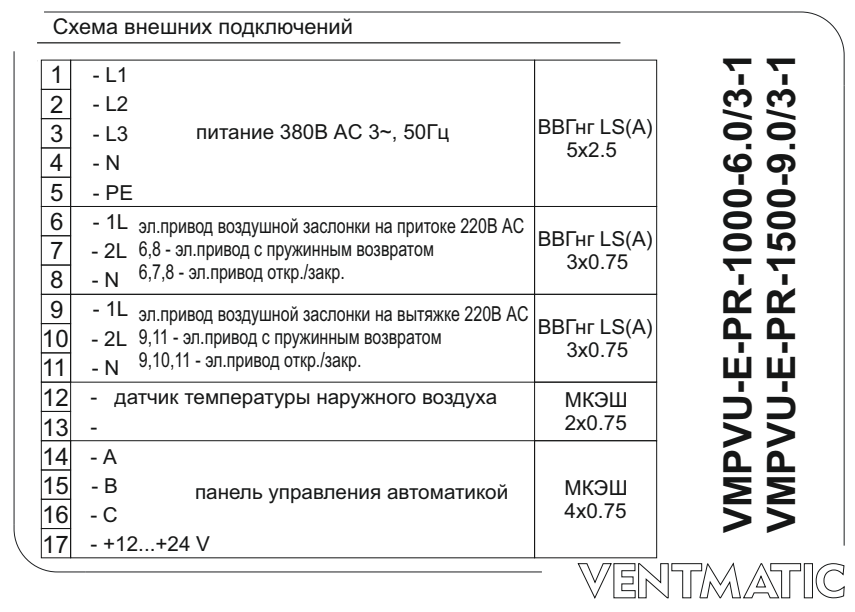

    • Электроподключение - СБОКУ
    • Монтаж в ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении
    • Возможность замены всех элементов установки без демонтажа
    • Удобный доступ к фильтрующим элементам
    • Допустимая температура эксплуатации -30...+40 С
    • Максимальный расход воздуха (приток / вытяжка) 1770 / 1820 м3/ч
    • Номинальный расход воздуха (приток / вытяжка) 1000 / 1000 м3/ч
    • Напор max (приток / вытяжка) 1046 / 1046 Па
    • Энергоэффективные EC вентиляторы по 432 Вт 230В
    • 5 скоростей вентиляторов
    • Эргономичная и удобная сенсорная панель управления
    • Интерфейсы Modbus, Ethetnet, Web-Сервер
    • Алюминиевый пластинчатый рекуператор
    • Разморозка рекуператора по датчику перепада давления
    • Обеспечен отвод конденсата
    • Оребренный комбинированный ТЭН 6,0 кВт / 380 В
    • Кассетные фильтры, класс очистки М5 (F5)
    • Компактные размеры!!!
    • Круглый размер для подключения 250 мм
    • Уровень шума в окружению 49 дБ max
    • Каркасно-панельный корпус, толщина стенки 25 мм или 45 мм
    • Дверцы с поворотно-запорными ручками
    • Класс защиты IP40
    • Размеры корпуса 1200х900х365 мм
    • Масса 96.0 кг


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Модель
    Напряже
    ние, В
    Кол-во фаз
    Потреб
    ляемая мощность, Вт
    Ток (max), А
    Тип электро
    нагрева
    теля
    Мощн эл.наг рева, Вт
    Частота вращ.
    вент. об/мин
    Толщина шумо
    изоляции, мм
    Уровень шума, Дб
    Масса, кг

    VMPVU-E-PR-300-1.8/1-1





    220-240








    1




    2300

    10,6

    Керами

    ческий (РТС)

    1800

    3300

    27

    52

    40

    VMPVU-E-PR-500-3.0/1-1

    3400

    16,3

    Керами

    ческий (РТС)

    3000

    3250

    27

    54

    48

    VMPVU-E-PR-800-3.6/1-1

    4000

    19.5

    Керами

    ческий (РТС)

    3600

    2570

    27

    49

    58

    VMPVU-E-PR-1000-6.0/1-1 380-400 3 6500 12.5 ТЭНР 6000 3500 25 53 96
    VMPVU-E-PR-1500-9.0/1-1 9600 16.3 ТЭНР 9000 3650 25 55 134



    Применяем высококачественные тихие ЕС вентиляторы

    "LONGWELL". Гарантия безотказной работы - 40000 часов!

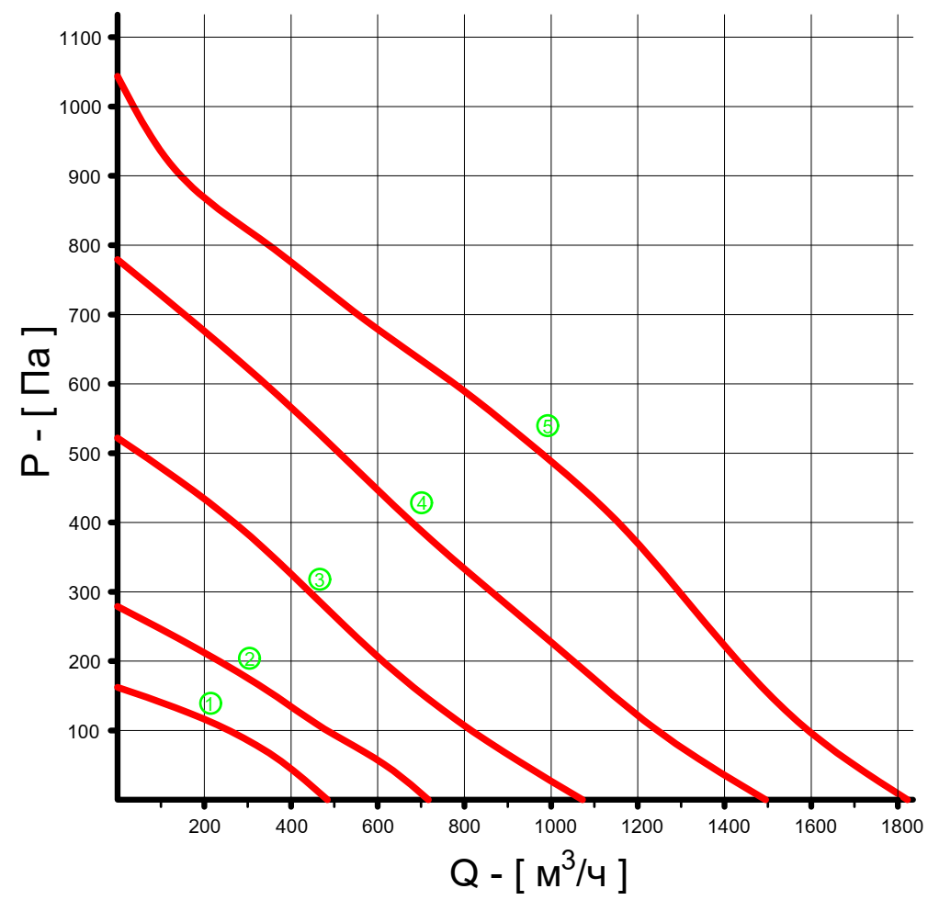

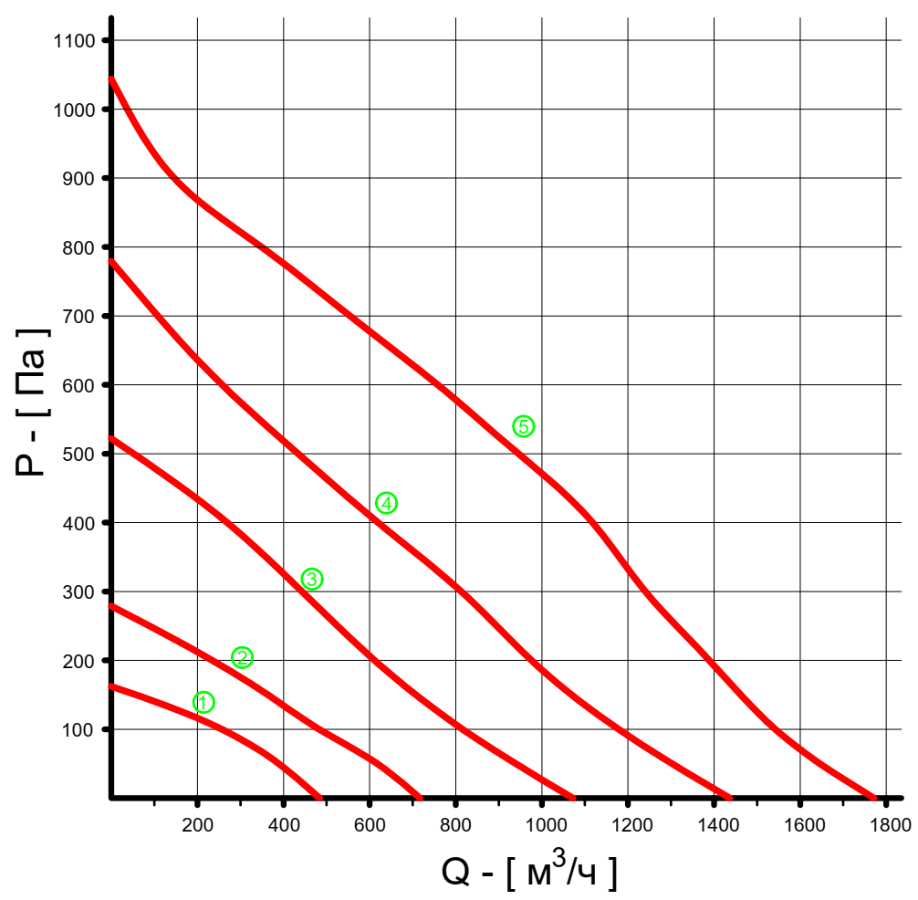

    АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    ПРИТОК ВЫТЯЖКА


    ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ

    ДОСТУПНЫЙ ФУНКЦИОНАЛ

    • кнопка ПУСК/СТОП
    • 5 скоростей вентилятора
    • задание уставки (темп. подаваемого воздуха)
    • установка времени и даты
    • работа по расписанию
    • режим ЛЕТО / ЗИМА
    • индикация неисправностей
    • индикация комнатной температуры
    • индикация влажности в помещении
    • адаптивная подсветка дисплея


    ДОСТУПНЫЕ ОПЦИИ

    • подключение датчика наружной температуры
    • раздельные настройки управления приточного и вытяжного вентиляторов
    • протоколы MODBUS, ETHERNET, Web-Сервер


    ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ

    • клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
    • фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
    • в 6 раз увеличена площадь фильтрации по отношению с площади сечения
    • высокая формоустойчивость фильтровального полотна
    • класс очистки ФИЛЬТРОВ - М5 (F5)
    Тип фильтра Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Толщина, мм Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, %
    Начальное Конечное
    Кассетный (М5)F5 Ee 45-60%, Ea <20% 60 49 400 от -40до +60 не более 95

    Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.

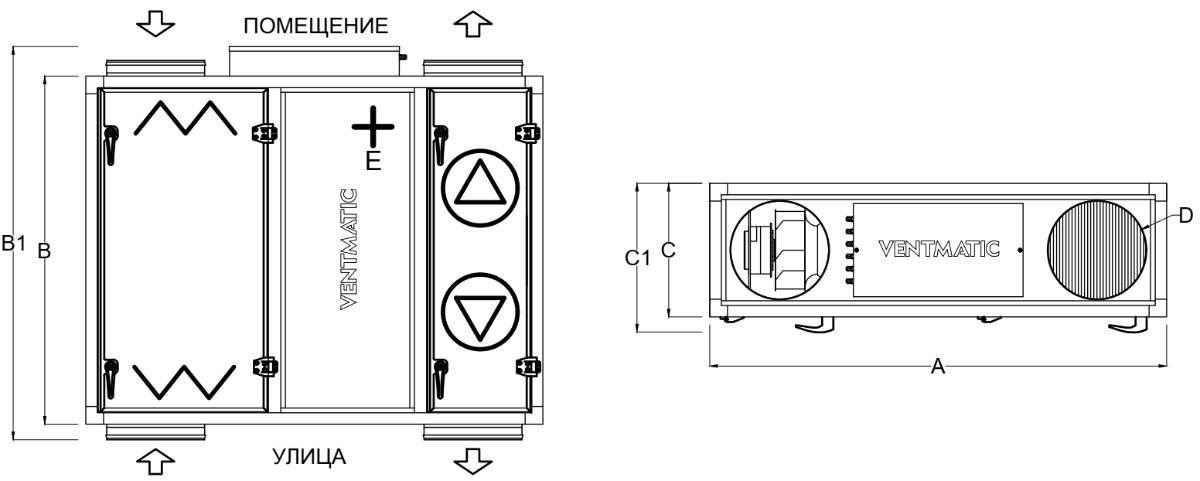

    ГАБАРИТНЫЕ РАЗМЕРЫ


    Модель

    А

    В

    С

    В1

    D

    С1

    VMPVU-E-PR-1000-6.0/3-1

    1200

    900

    365

    1038

    248

    415

    VMPVU-E-PR-1500-9.0/3-1

    1470

    1120

    430

    1258

    313

    490


    МОНТАЖНЫЕ РАЗМЕРЫ




    !!! МОНТАЖ ТОЛЬКО В

    ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ !!!


    Модель

    А

    В

    VMPVU-E-PR-1000-6.0/3-1

    VMPVU-E-PR-1500-9.0/3-1



    КОМПЛЕКТ ПОСТАВКИ

    Установка приточно-вытяжная серии VMPVU-E-PR в сборе 1 шт
    Комплект креплений для монтажа 1 компл

    Панель управления автоматикой

    1 шт
    Паспорт изделия 1 шт
    Деревянный поддон (обрешетка) 1 шт


    ПОКАЗАТЕЛИ НАДЕЖНОСТИ

    Гарантийный срок, лет

    2

    Назначенный срок службы, лет не менее

    8

    Срок хранения, лет

    1
