- РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Сторона обслуживания - СНИЗУ
- Максимальный расход воздуха 710 м3/ч
- Номинальный расход воздуха 500 м3/ч
- Напор max 486 Па
- Энергоэффективный EC двигатель 87 Вт
- 5 скоростей вентилятора
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet
- Керамический РТС электронагреватель 3,6 кВт
- Кассетный фильтр, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 52 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемная шумоизолированная крышка
- Класс защиты IP40
- Размеры корпуса 742х350х255 мм
- Масса 22.5 кг.
Серия VMPU-E-1 приточных установок с электрическим нагревом в шумоизолированном корпусе VENTMATIC представлена в 4-х типоразмерах:
| Модель | Диаметр подключения, мм |
Номинальная произв., м3/ч |
Масимальная произв. м3/ч |
Максимальный напор, Па |
| VMPU-E-300-2.0/1-1 | 125 | 300 | 412 |
396 |
| VMPU-E-500-3.6/1-1 | 160 | 500 | 710 | 486 |
| VMPU-E-700-6.0/3-1 | 200 |
700 |
949 | 690 |
| VMPU-E-1000-9.0/3-1 | 250 | 1000 | 1450 | 965 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ СЛЕВА
- Монтаж в ЛЮБОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
Напряжение, В |
Кол-во фаз |
Потребляемая мощность, Вт |
Ток (max), А |
Тип электронагревателя |
Мощн. эл.наг рева, Вт |
Частота вращ.вент. об/мин |
Толщина шумоизоляции, мм |
Уровень шума, Дб |
Масса, кг |
|
VMPU-E-300-2.0/1-1 |
220-230
|
1
|
2095 |
9,6 |
Керамиче ский (РТС) |
2000 |
2800
|
27 |
48 |
20.1 |
|
VMPU-E-500-3.6/1-1 |
3695 |
16,9 |
Керамиче ский (РТС) |
3600 |
3300 |
27 |
49 |
22.5 |
||
|
VMPU-E-700-6.0/3-1 |
380 |
3 |
6175 |
9,4
|
ТЭН оребрен ный |
6000 |
3250 |
27 |
51 |
32.4 |
|
VMPU-E-1000-9.0/3-1 |
9175
|
14,1
|
ТЭН оребрен ный |
9000 |
2570 |
27 |
53 |
16.2 |
|

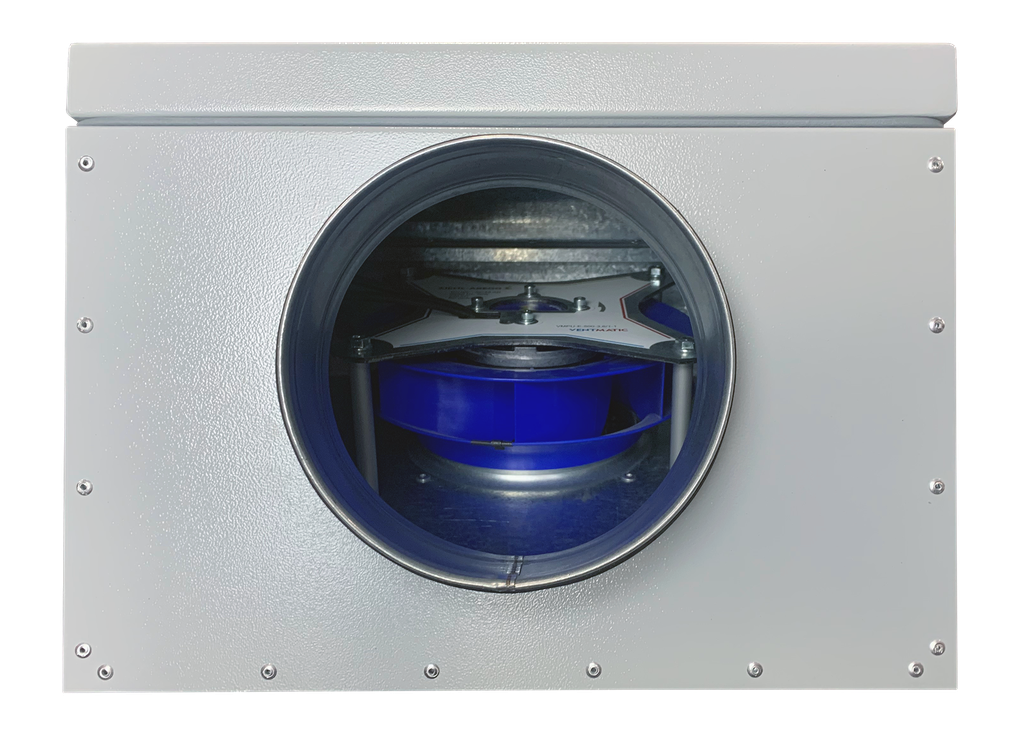

В данной модели применяется компактный вентилятор в внешним ротором "LONGWELL". Тип мотора - ЕС |
 |
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
 |
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
- клеенный КАССЕТНЫЙ фильтр толщиной 60 мм и мягкой рамкой
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРА - М5 (F5)
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
| Начальное | Конечное | ||||||
| Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтр меняется по сработке автоматики установки. На панели управления появится запись "ФИЛЬТР".
Использованный фильтр утилизируется, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Модель |
А |
В |
С |
С1 |
А1 |
В1 |
D |
S |
d1 |
d2 |
|
VMPU-E-300-2.0/1-1 |
696 |
352 |
220 |
243 |
786 |
374 |
98 |
30 |
M8 |
M6 |
|
VMPU-E-500-3.6/1-1 |
742 |
352 |
255 |
278 |
832 |
374 |
158 |
30 |
M8 |
M6 |
|
VMPU-E-700-6.0/3-1 |
852 |
460 |
295 |
318 |
942 |
488 |
198 |
30 |
M8 |
M6 |
|
VMPU-E-1000-9.0/3-1 |
852 |
460 |
345 |
368 |
942 |
488 |
248 |
30 |
M8 |
M6 |
МОНТАЖНЫЕ РАЗМЕРЫ
 |
!!! МОНТАЖ В ЛЮБОМ ПОЛОЖЕНИИ !!! |
|
Модель |
А |
В |
|
VMPU-E-300-2.0/1-1 |
662 |
404 |
|
VMPU-E-500-3.6/1-1 |
708 |
404 |
|
VMPU-E-700-6.0/3-1 |
818 |
512 |
|
VMPU-E-1000-9.0/3-1 |
818 |
512 |
КОМПЛЕКТ ПОСТАВКИ
| Установка приточная серии VMPU-E-1 в сборе | 1 шт |
| Комплект креплений для монтажа | 1 компл |
|
Панель управления автоматикой |
1 шт |
| Паспорт изделия | 1 шт |
| Упаковочная коробка | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
6 |
|
Срок хранения, лет |
1 |
