- РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Комплектующие производства России и Китая !
- Вся автоматика встроена + удобный пульт управления
- Сторона обслуживания - СПРАВА или СЛЕВА
- Подвесное или напольное исполнение
- Возможность присоединения доп.секций
- Удобный доступ для проведения ТО и полная ремонтнопригодность
- Максимальный расход воздуха 2790 м3/ч
- Номинальный расход воздуха 2000 м3/ч
- Напор max 980 Па
- Вентиляторный блок: ЕС вентилятор 0,52 кВт / 230В
- Карманный фильтр, класс очистки G4
- Встроенная воздушная заслонка с эл.приводом
- Встроенный водяной нагреватель
- Встроенный узел регулирования теплоносителя
- Размер для подключения воздуховодов 500х250 мм
- Уровень шума к окружению 49 дБ max
- Толщина шумоизолированной стенки 25 мм или 45 мм
- Класс защиты IP40
- Масса 83 кг.
- РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Комплектующие производства России и Китая !
- Вся автоматика встроена + удобный пульт управления
- Сторона обслуживания - СПРАВА или СЛЕВА
- Подвесное или напольное исполнение
- Возможность присоединения доп.секций
- Удобный доступ для проведения ТО и полная ремонтнопригодность
- Максимальный расход воздуха 2790 м3/ч
- Номинальный расход воздуха 2000 м3/ч
- Напор max 980 Па
- Вентиляторный блок: ЕС вентилятор 0,52 кВт / 230В
- Карманный фильтр, класс очистки G4
- Встроенная воздушная заслонка с эл.приводом
- Встроенный водяной нагреватель
- Встроенный узел регулирования теплоносителя
- Размер для подключения воздуховодов 500х250 мм
- Уровень шума к окружению 49 дБ max
- Толщина шумоизолированной стенки 25 мм или 45 мм
- Класс защиты IP40
- Масса 83 кг.
-
Описание
Линейка моноблочных каркасно-панельных установок cо встроенной автоматикой VMPU-PKMi-ЕС-А состоит из 7 типоразмеров:
Типоразмер Размер подкл. воздуховодов Исполнение MAX производи тельность, м3/ч MAX напор, Па Номинальная производительность VMPU-PKMi-1-ЕС-А 400х200 подвесная / напольная 1650 721 1200 VMPU-PKMi-2-ЕС-А 500х250 подвесная / напольная 2790 980 2000 VMPU-PKMi-3-ЕС-А 600х300 подвесная / напольная 3650 1160 3000 VMPU-PKMi-4-ЕС-А 700х400 напольная / напольная 4820 1730 4000 VMPU-PKMi-5-ЕС-А 800х500 напольная / напольная 6100 1056 5300 VMPU-PKMi-6-ЕС-А 900х500 напольная / напольная 6900 830 5600 VMPU-PKMi-7-ЕС-А 1000х500 напольная / напольная 9360 1627 8000 Серия установок VMPU-PKMi-ЕС-А - это решение с встроенным комплектом автоматики и узлом подготовки теплоносителя для быстрого запуска оборудования в эксплуатацию. Контроллер управления и пульт также предварительно настроены для работы !!
Для запуска в эксплуатацию установок серии VMPU-PKMi-ЕС-А необходимо:
1. Подключить питание 230 VAC или 380 VAC из сети;
2. Подключить трубы теплоснбжения к смесительному узлу;
3. Подключить сеть воздуховодов;
4. Нажать кнопку "ПУСК".
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания подвесного исполнения - ВНИЗ / ПРАВАЯ или ВНИЗ / ЛЕВАЯ
- Сторона обслуживания напольного исполнения - ВВЕРХ / ПРАВАЯ или ВВЕРХ / ЛЕВАЯ
- Электроподключение - СПРАВА или СЛЕВА
- Подключение труб теплоснабжения - СПРАВА или СЛЕВА
- Монтаж в ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении установок c водяным нагревом
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу. Замена ВВЕРХ или ВНИЗ
- Удобный доступ к встроенной автоматике
- Допустимая температура эксплуатации -40...+40 С
- Класс защиты IP40
Применяем высококачественный тихий ЕС вентилятор
"LONGWELL". Гарантия безотказной работы - 40000 часов!
ФУНКЦИОНАЛ УСТАНОВОК VMPU-PKMi-ЕС-А
На контроллере М3 VENTMATIC выполняются базовые функции моноблока:
- фильтрация воздуха
- водяной нагрев
- управление вытяжным вентилятором
На контроллере АТЛАС добавляется возможность подключения дополнительных функций:
- фреоновое охлаждение
- водяное охлаждение
- электонагрев (дополнительный нагрев)
- рециркуляция
- рекуператор роторный или пластинчатый
- увлажнитель
Все дополнительные опции в конструкцию моноблока не входят и устанавливаются дополнительно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Типоразмер Наряже ние, В Ток, А Воздушный фильтр тип / класс очистки Вентилятор Водяной нагреватель Марка Вт /
об.мин.
Напр. / Ток (max) Тепловая мощность, кВт * Присоед. размер, дюйм Кол-во рядов Насос Клапан/привод VMPU-PKMi-1-ЕС-А 230 2.3 карманный / G4 LWBE3G-250-EC 432/ 3000 230 / 1.9 19 1 3 25/40 4.0 / 24VDC(0...10) VMPU-PKMi-2-ЕС-А 230 3.2 карманный / G4 LWBE3G-250-EC 577/ 3650 230 / 2.5 28 1 3 25/40 4.0 / 24VDC(0...10) VMPU-PKMi-3-ЕС-А 230 3.6 карманный / G4 LWBE3G-280-EC 700/ 3270 230 / 3.1 46 1 3 25/60 6.3 / 24VDC(0...10) VMPU-PKMi-4-ЕС-А 380 1.4 карманный / G4 LWBE3G-310-EC 1100/ 3000 400 / 1.2 64 1 3 25/60 6.3 / 24VDC(0...10) VMPU-PKMi-5-ЕС-А 380 3.6 карманный / G4 LWBE3G-355-EC 1500/ 2710 400 / 2.6 89 1 3 25/80 6.3 / 24VDC(0...10) VMPU-PKMi-6-ЕС-А 380 3.0 карманный / G4 LWBE3G-355-EC 1700/ 2700 400 / 2.8 99 1 3 25/80 10.0 / 24VDC(0...10) VMPU-PKMi-7-ЕС-А 380 4.4 карманный / G4 LWBE3G-400-EC 3310/ 2650 400 / 4.2 112 1 1/4 3 32/180 10.0 / 24VDC(0...10) * - показатели тепловой мощности расчитаны при условии, что параметры теплоносителя составляют 90/70 С.
ИСПОЛНЕНИЕ
2 - стандартное;

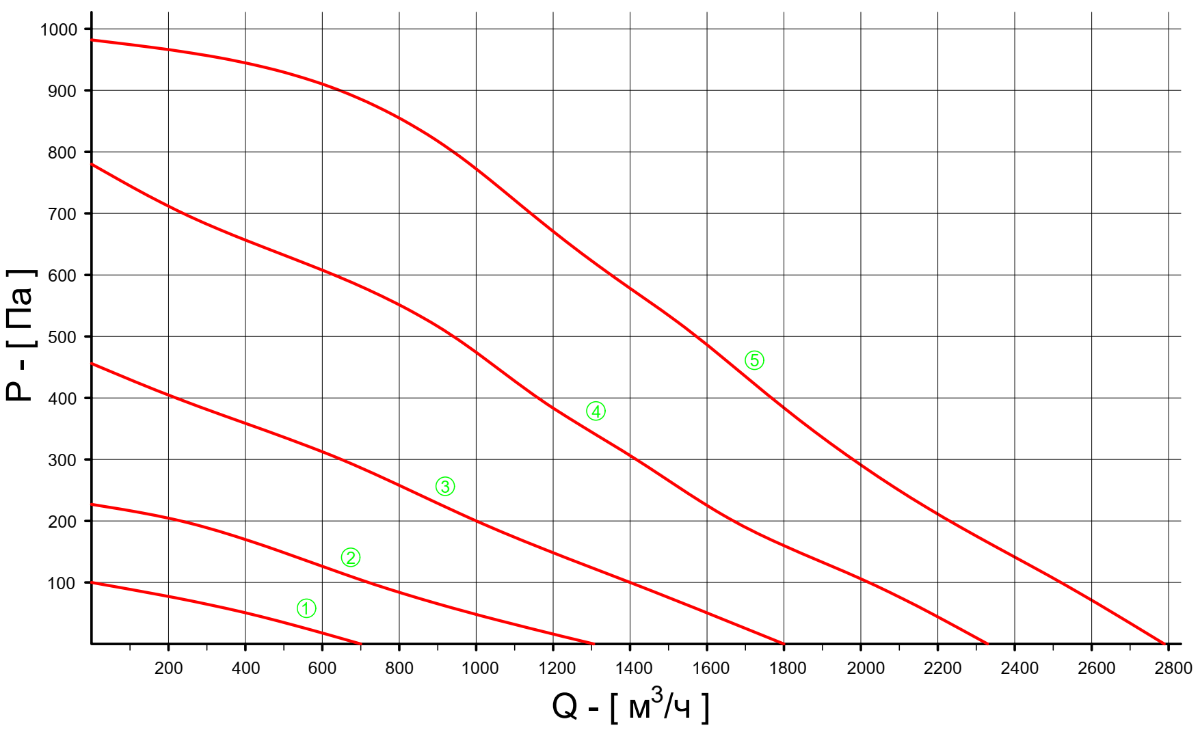

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
- кнопка ПУСК/СТОП
- 5 скоростей вентилятора
- задание уставки (темп. подаваемого воздуха)
- установка времени и даты
- работа по расписанию
- режим ЛЕТО / ЗИМА
- индикация неисправностей
- индикация комнатной температуры
- индикация влажности в помещении
- адаптивная подсветка дисплея
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- управление (раздельно) скоростью вытяжного вентилятора
- протоколы MODBUS, ETHERNET
- встроенный WEB сервер
ГАБАРИТНЫЕ РАЗМЕРЫ
Подвесного исполнения:
С толщиной стенки 45 мм
Типоразмер А, мм B, мм C, мм A1, мм В1, мм С1, мм N, мм M, мм Вес, кг VMPU-PKMi-1-ЕС-А 1420 480 810 1300 430 630 400 200 81 VMPU-PKMi-2-ЕС-А 1420 530 730 1300 480 730 500 250 94 VMPU-PKMi-3-EC-A 1520 580 1010 1400 530 830 600 300 102 VMPU-PKMi-4-EC-A 1600 680 1110 1480 630 930 700 400 118 VMPU-PKMi-5-EC-A 1700 780 1210 1580 730 1030 800 500 162 VMPU-PKMi-6-EC-A 1800 780 1310 1680 730 1130 900 500 198 VMPU-PKMi-7-EC-A 1800 780 1410 1680 730 1230 1000 500 236 С толщиной стенки 25 мм
Типоразмер А, мм B, мм C, мм A1, мм В1, мм С1, мм N, мм M, мм Вес, кг VMPU-PKMi-1-ЕС-А 1382 440 770 1259 389 589 400 200 72 VMPU-PKMi-2-ЕС-А 1382 490 870 1259 439 689 500 250 83 VMPU-PKMi-3-ЕС-А 1482 540 970 1359 489 789 600 300 92 VMPU-PKMi-4-ЕС-А 1562 640 1070 1439 589 889 700 400 106 VMPU-PKMi-5-ЕС-А 1662 740 1170 1539 689 989 800 500 139 VMPU-PKMi-6-ЕС-А 1762 740 1270 1639 689 1089 900 500 176 VMPU-PKMi-7-ЕС-А 1762 740 1370 1639 689 1189 1000 500 208 Напольного исполнения:
С толщиной стенки 45 мм
Типоразмер А, мм B, мм C, мм A1, мм В1, мм С1, мм N, мм M, мм Вес, кг VMPU-PKMi-1-ЕС-А 1420 530 810 1300 430 630 400 200 98 VMPU-PKMi-2-ЕС-А 1420 580 730 1300 480 730 500 250 113 VMPU-PKMi-3-EC-A 1520 630 1010 1400 530 830 600 300 120 VMPU-PKMi-4-EC-A 1600 730 1110 1480 630 930 700 400 138 VMPU-PKMi-5-EC-A 1700 830 1210 1580 730 1030 800 500 176 VMPU-PKMi-6-EC-A 1800 830 1310 1680 730 1130 900 500 216 VMPU-PKMi-7-EC-A 1800 830 1410 1680 730 1230 1000 500 245 С толщиной стенки 25 мм
Типоразмер А, мм B, мм C, мм A1, мм В1, мм С1, мм N, мм M, мм Вес, кг VMPU-PKMi-1-ЕС-А 1382 490 770 1259 389 589 400 200 90 VMPU-PKMi-2-ЕС-А 1382 540 870 1259 439 689 500 250 113 VMPU-PKMi-3-ЕС-А 1482 590 970 1359 489 789 600 300 112 VMPU-PKMi-4-ЕС-А 1562 690 1070 1439 589 889 700 400 128 VMPU-PKMi-5-ЕС-А 1662 790 1170 1539 689 989 800 500 144 VMPU-PKMi-6-ЕС-А 1762 790 1270 1639 689 1089 900 500 186 VMPU-PKMi-7-ЕС-А 1762 790 1370 1639 689 1189 1000 500 215 ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ПОСТАВКИ
Установка приточная со встроенной автоматикой с толщиной стенки 25 мм. или 45 мм. со встроенной секцией фильтра, водяным нагревателем, вентиляторным блоком напольного или подвесного исполнения 1 шт Заслонка воздушная с электроприводом с пружинным возвратом на 5Nm 230VAC 1 шт Встроенный модуль автоматики с настройками для работы в поставляемой конфигурации 1 шт Пульт управления автоматикой (соединительный провод в комплект не входит) 1 шт Фильтр-вставка карманного типа. Класс очистки G4. 1 шт Встроенное реле дифференциального давления 50-500 Па контроля засоренности фильтра 1 шт Встроенный термостат защиты от замерзания 1 шт Паспорт изделия 1 шт Упаковка в стрэйч-пленку с перетяжкой на деревянном поддоне 1 шт
Линейка моноблочных каркасно-панельных установок cо встроенной автоматикой VMPU-PKMi-ЕС-А состоит из 7 типоразмеров:
| Типоразмер | Размер подкл. воздуховодов | Исполнение |
MAX производи тельность, м3/ч | MAX напор, Па | Номинальная производительность |
| VMPU-PKMi-1-ЕС-А | 400х200 | подвесная / напольная | 1650 | 721 | 1200 |
| VMPU-PKMi-2-ЕС-А | 500х250 | подвесная / напольная | 2790 | 980 | 2000 |
| VMPU-PKMi-3-ЕС-А | 600х300 | подвесная / напольная | 3650 | 1160 | 3000 |
| VMPU-PKMi-4-ЕС-А | 700х400 | напольная / напольная | 4820 | 1730 | 4000 |
| VMPU-PKMi-5-ЕС-А | 800х500 | напольная / напольная | 6100 | 1056 | 5300 |
| VMPU-PKMi-6-ЕС-А | 900х500 | напольная / напольная | 6900 | 830 | 5600 |
| VMPU-PKMi-7-ЕС-А | 1000х500 | напольная / напольная | 9360 | 1627 | 8000 |
Серия установок VMPU-PKMi-ЕС-А - это решение с встроенным комплектом автоматики и узлом подготовки теплоносителя для быстрого запуска оборудования в эксплуатацию. Контроллер управления и пульт также предварительно настроены для работы !!
Для запуска в эксплуатацию установок серии VMPU-PKMi-ЕС-А необходимо:
1. Подключить питание 230 VAC или 380 VAC из сети;
2. Подключить трубы теплоснбжения к смесительному узлу;
3. Подключить сеть воздуховодов;
4. Нажать кнопку "ПУСК".
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания подвесного исполнения - ВНИЗ / ПРАВАЯ или ВНИЗ / ЛЕВАЯ
- Сторона обслуживания напольного исполнения - ВВЕРХ / ПРАВАЯ или ВВЕРХ / ЛЕВАЯ
- Электроподключение - СПРАВА или СЛЕВА
- Подключение труб теплоснабжения - СПРАВА или СЛЕВА
- Монтаж в ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении установок c водяным нагревом
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу. Замена ВВЕРХ или ВНИЗ
- Удобный доступ к встроенной автоматике
- Допустимая температура эксплуатации -40...+40 С
- Класс защиты IP40
|
Применяем высококачественный тихий ЕС вентилятор "LONGWELL". Гарантия безотказной работы - 40000 часов! |
 |
ФУНКЦИОНАЛ УСТАНОВОК VMPU-PKMi-ЕС-А
На контроллере М3 VENTMATIC выполняются базовые функции моноблока:
- фильтрация воздуха
- водяной нагрев
- управление вытяжным вентилятором
На контроллере АТЛАС добавляется возможность подключения дополнительных функций:
- фреоновое охлаждение
- водяное охлаждение
- электонагрев (дополнительный нагрев)
- рециркуляция
- рекуператор роторный или пластинчатый
- увлажнитель
Все дополнительные опции в конструкцию моноблока не входят и устанавливаются дополнительно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Типоразмер | Наряже ние, В | Ток, А | Воздушный фильтр тип / класс очистки | Вентилятор | Водяной нагреватель | ||||||
| Марка |
Вт / об.мин. |
Напр. / Ток (max) | Тепловая мощность, кВт * | Присоед. размер, дюйм | Кол-во рядов | Насос | Клапан/привод | ||||
| VMPU-PKMi-1-ЕС-А | 230 | 2.3 | карманный / G4 | LWBE3G-250-EC | 432/ 3000 | 230 / 1.9 | 19 | 1 | 3 | 25/40 | 4.0 / 24VDC(0...10) |
| VMPU-PKMi-2-ЕС-А | 230 | 3.2 | карманный / G4 | LWBE3G-250-EC | 577/ 3650 | 230 / 2.5 | 28 | 1 | 3 | 25/40 | 4.0 / 24VDC(0...10) |
| VMPU-PKMi-3-ЕС-А | 230 | 3.6 | карманный / G4 | LWBE3G-280-EC | 700/ 3270 | 230 / 3.1 | 46 | 1 | 3 | 25/60 | 6.3 / 24VDC(0...10) |
| VMPU-PKMi-4-ЕС-А | 380 | 1.4 | карманный / G4 | LWBE3G-310-EC | 1100/ 3000 | 400 / 1.2 | 64 | 1 | 3 | 25/60 | 6.3 / 24VDC(0...10) |
| VMPU-PKMi-5-ЕС-А | 380 | 3.6 | карманный / G4 | LWBE3G-355-EC | 1500/ 2710 | 400 / 2.6 | 89 | 1 | 3 | 25/80 | 6.3 / 24VDC(0...10) |
| VMPU-PKMi-6-ЕС-А | 380 | 3.0 | карманный / G4 | LWBE3G-355-EC | 1700/ 2700 | 400 / 2.8 | 99 | 1 | 3 | 25/80 | 10.0 / 24VDC(0...10) |
| VMPU-PKMi-7-ЕС-А | 380 | 4.4 | карманный / G4 | LWBE3G-400-EC | 3310/ 2650 | 400 / 4.2 | 112 | 1 1/4 | 3 | 32/180 | 10.0 / 24VDC(0...10) |
* - показатели тепловой мощности расчитаны при условии, что параметры теплоносителя составляют 90/70 С.
ИСПОЛНЕНИЕ
2 - стандартное;
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
 |
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- управление (раздельно) скоростью вытяжного вентилятора
- протоколы MODBUS, ETHERNET
- встроенный WEB сервер
ГАБАРИТНЫЕ РАЗМЕРЫ
Подвесного исполнения:
С толщиной стенки 45 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | В1, мм | С1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1-ЕС-А | 1420 | 480 | 810 | 1300 | 430 | 630 | 400 | 200 | 81 |
| VMPU-PKMi-2-ЕС-А | 1420 | 530 | 730 | 1300 | 480 | 730 | 500 | 250 | 94 |
| VMPU-PKMi-3-EC-A | 1520 | 580 | 1010 | 1400 | 530 | 830 | 600 | 300 | 102 |
| VMPU-PKMi-4-EC-A | 1600 | 680 | 1110 | 1480 | 630 | 930 | 700 | 400 | 118 |
| VMPU-PKMi-5-EC-A | 1700 | 780 | 1210 | 1580 | 730 | 1030 | 800 | 500 | 162 |
| VMPU-PKMi-6-EC-A | 1800 | 780 | 1310 | 1680 | 730 | 1130 | 900 | 500 | 198 |
| VMPU-PKMi-7-EC-A | 1800 | 780 | 1410 | 1680 | 730 | 1230 | 1000 | 500 | 236 |
С толщиной стенки 25 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | В1, мм | С1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1-ЕС-А | 1382 | 440 | 770 | 1259 | 389 | 589 | 400 | 200 | 72 |
| VMPU-PKMi-2-ЕС-А | 1382 | 490 | 870 | 1259 | 439 | 689 | 500 | 250 | 83 |
| VMPU-PKMi-3-ЕС-А | 1482 | 540 | 970 | 1359 | 489 | 789 | 600 | 300 | 92 |
| VMPU-PKMi-4-ЕС-А | 1562 | 640 | 1070 | 1439 | 589 | 889 | 700 | 400 | 106 |
| VMPU-PKMi-5-ЕС-А | 1662 | 740 | 1170 | 1539 | 689 | 989 | 800 | 500 | 139 |
| VMPU-PKMi-6-ЕС-А | 1762 | 740 | 1270 | 1639 | 689 | 1089 | 900 | 500 | 176 |
| VMPU-PKMi-7-ЕС-А | 1762 | 740 | 1370 | 1639 | 689 | 1189 | 1000 | 500 | 208 |
Напольного исполнения:
С толщиной стенки 45 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | В1, мм | С1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1-ЕС-А | 1420 | 530 | 810 | 1300 | 430 | 630 | 400 | 200 | 98 |
| VMPU-PKMi-2-ЕС-А | 1420 | 580 | 730 | 1300 | 480 | 730 | 500 | 250 | 113 |
| VMPU-PKMi-3-EC-A | 1520 | 630 | 1010 | 1400 | 530 | 830 | 600 | 300 | 120 |
| VMPU-PKMi-4-EC-A | 1600 | 730 | 1110 | 1480 | 630 | 930 | 700 | 400 | 138 |
| VMPU-PKMi-5-EC-A | 1700 | 830 | 1210 | 1580 | 730 | 1030 | 800 | 500 | 176 |
| VMPU-PKMi-6-EC-A | 1800 | 830 | 1310 | 1680 | 730 | 1130 | 900 | 500 | 216 |
| VMPU-PKMi-7-EC-A | 1800 | 830 | 1410 | 1680 | 730 | 1230 | 1000 | 500 | 245 |
С толщиной стенки 25 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | В1, мм | С1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1-ЕС-А | 1382 | 490 | 770 | 1259 | 389 | 589 | 400 | 200 | 90 |
| VMPU-PKMi-2-ЕС-А | 1382 | 540 | 870 | 1259 | 439 | 689 | 500 | 250 | 113 |
| VMPU-PKMi-3-ЕС-А | 1482 | 590 | 970 | 1359 | 489 | 789 | 600 | 300 | 112 |
| VMPU-PKMi-4-ЕС-А | 1562 | 690 | 1070 | 1439 | 589 | 889 | 700 | 400 | 128 |
| VMPU-PKMi-5-ЕС-А | 1662 | 790 | 1170 | 1539 | 689 | 989 | 800 | 500 | 144 |
| VMPU-PKMi-6-ЕС-А | 1762 | 790 | 1270 | 1639 | 689 | 1089 | 900 | 500 | 186 |
| VMPU-PKMi-7-ЕС-А | 1762 | 790 | 1370 | 1639 | 689 | 1189 | 1000 | 500 | 215 |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ПОСТАВКИ
| Установка приточная со встроенной автоматикой с толщиной стенки 25 мм. или 45 мм. со встроенной секцией фильтра, водяным нагревателем, вентиляторным блоком напольного или подвесного исполнения | 1 шт |
| Заслонка воздушная с электроприводом с пружинным возвратом на 5Nm 230VAC | 1 шт |
| Встроенный модуль автоматики с настройками для работы в поставляемой конфигурации |
1 шт |
| Пульт управления автоматикой (соединительный провод в комплект не входит) | 1 шт |
| Фильтр-вставка карманного типа. Класс очистки G4. | 1 шт |
| Встроенное реле дифференциального давления 50-500 Па контроля засоренности фильтра | 1 шт |
| Встроенный термостат защиты от замерзания | 1 шт |
| Паспорт изделия | 1 шт |
| Упаковка в стрэйч-пленку с перетяжкой на деревянном поддоне | 1 шт |
Удалить товар
Вы точно хотите удалить выбранный товар? Отменить данное действие будет невозможно.
:format(webp):no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/4w83e36sbvs4cw8gw0ksgso8g4wggk "VMVK-SH-LWE250.230-315-EC ВЕНТИЛЯТОР ШУМОИЗОЛИРОВАННЫЙ")
:format(webp):no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/spoljqelur4s40scco4c80co4g8044 "VMVZ-P-EP-5-S заслонка воздушная прямоугольная с электроприводом 5Hm 230 АС")
:format(webp):no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/3wvrszz02wu8oww4ok4s8g44ws04gw "VMVG-P ВСТАВКА ГИБКАЯ ПРЯМОУГОЛЬНАЯ")
:format(webp):no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/2xej558wql44c8s4g88o8o0wg4kkoc "VMVP-SH-LWE-200-100-EC ВЕНТИЛЯТОР ШУМОИЗОЛИРОВАННЫЙ")
