- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки дилерам;
- Хорошие условия для монтажных организаций;
- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки дилерам;
- Хорошие условия для монтажных организаций;
-
Описание

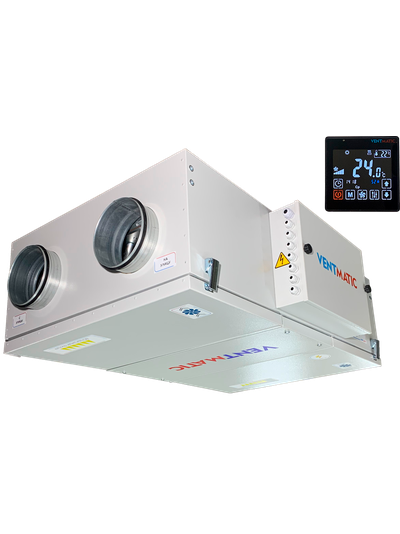

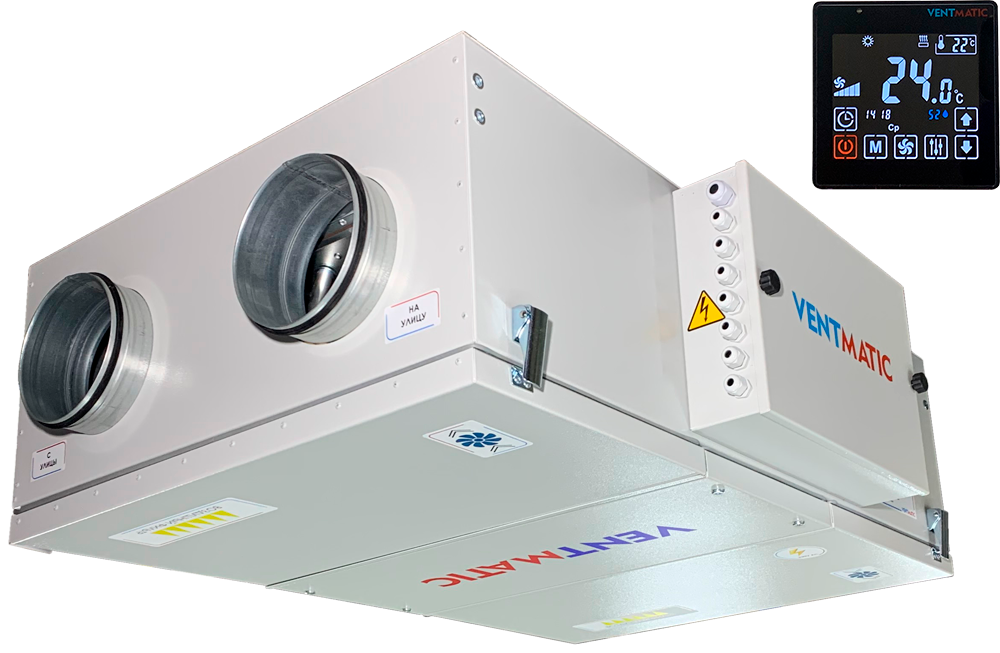

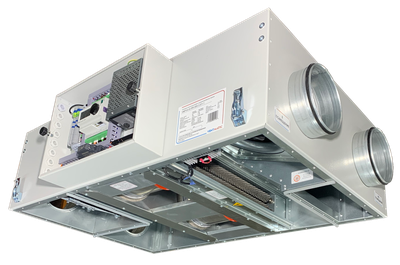

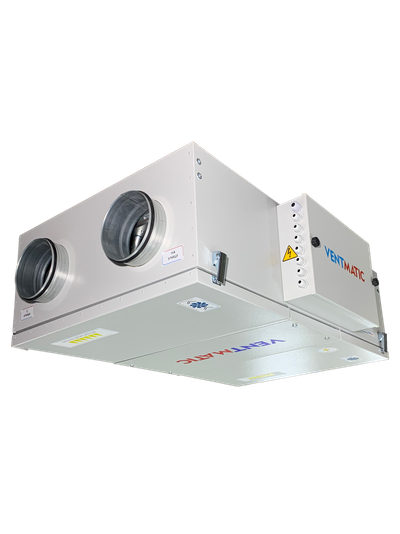

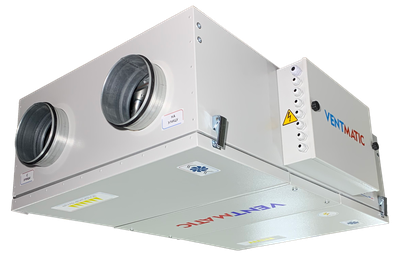

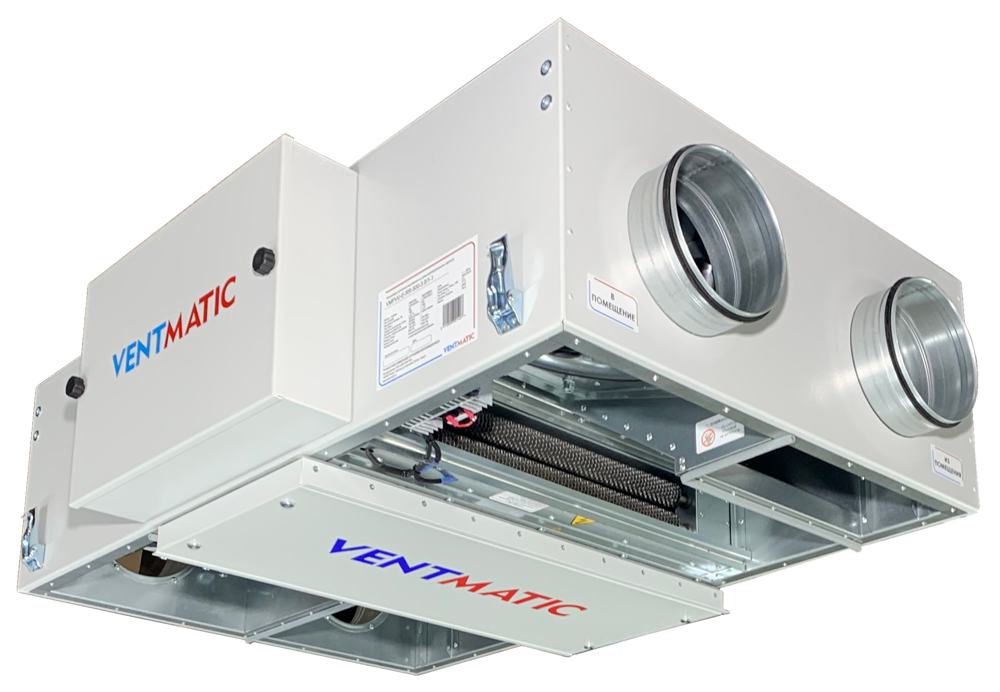

Серия VMPVU-E-RR подвесных приточно-вытяжных установок роторным рекуператором и электрическим нагревом в шумоизолированном корпусе VENTMATIC представлена в 5-х типоразмерах:
Модель Диаметр подключения
приток/вытяжка, мм
Номинальная
произв., м3/ч,
приток/вытяжка
Масимальная
произв. м3/ч,
приток/вытяжка
Максимальный напор
приток/вытяжка, Па
VMPVU-E-RR-500-3.0/1-1 160 / 160 500 / 500 797 / 823 770 / 776 VMPVU-E-RR-750-3.6/1-1 200 / 200 750 / 750
836 / 878 850 / 850 VMPVU-E-RR-1000-6.0/3-1 250 / 250 1000 / 1000 1726 / 1805 1046 / 1046 VMPVU-E-RR-1500-9.0/3-1 300x300 / 300x300 1500 / 1500 2190 / 2190 1368 / 1368 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ
- Монтаж в ГОРИЗОНТАЛЬНОМ положении

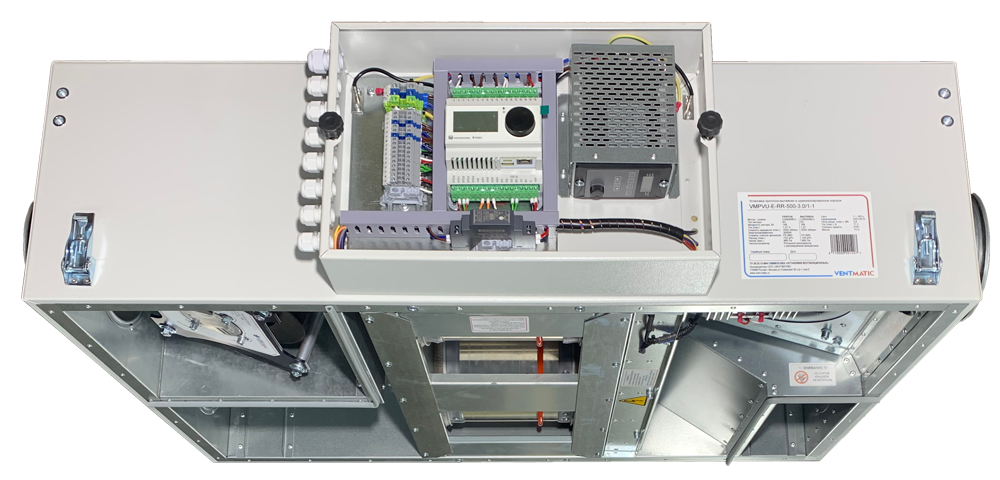

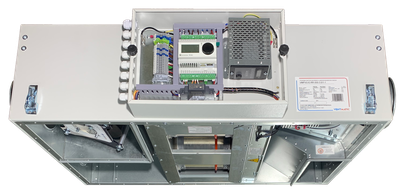

- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующим элементам
- Допустимая температура эксплуатации -30...+40 С
- Максимальный расход воздуха (приток / вытяжка) 797 / 823 м3/ч
- Номинальный расход воздуха (приток / вытяжка) 500 / 500 м3/ч
- Напор max (приток / вытяжка) 770 / 776 Па
- Энергоэффективные EC вентиляторы по 168 Вт 230В
- 5 скоростей вентиляторов
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, Web-Сервер
- Роторный РЕГУЛИРУЕМЫЙ теплоутилизатор
- Интелектуальный алгоритм защиты от обмерзания
- Передает влагу обратно в обслуживаемое помещение
- Оребренный ТЭНР с повышенным коэф. теплоотдачи 3,0 кВт
- Кассетные фильтры, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 52 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемные шумоизолированные крышки
- Класс защиты IP40
- Размеры корпуса 1026х664х326 мм
- Масса 75.0 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Напряже
ние, В
Кол-во фаз
Потреб
ляемая мощность, Вт
Ток (max), А
Тип электро
нагрева
теля
Мощн эл.наг рева, Вт
Частота вращ.
вент. об/мин
Толщина шумо
изоляции, мм
Уровень шума, Дб
Масса, кг
VMPVU-E-RR-500-3.0/1-1
220-240
1
3400
16,3
ТЭНР
3000
3250
27
52
75
VMPVU-E-RR-750-4.0/1-1
4400
20.6
ТЭНР
4000
2570
27
49
82
VMPVU-E-RR-1000-6.0/1-1
380-400
3
6500
12.5
ТЭНР
6000
3500
25
53
96
VMPVU-E-RR-1500-9.0/1-1
9600
16.3
ТЭНР
9000
3650
25
55
134
Применяем высококачественные тихие ЕС вентиляторы
"LONGWELL". Гарантия безотказной работы - 40000 часов!

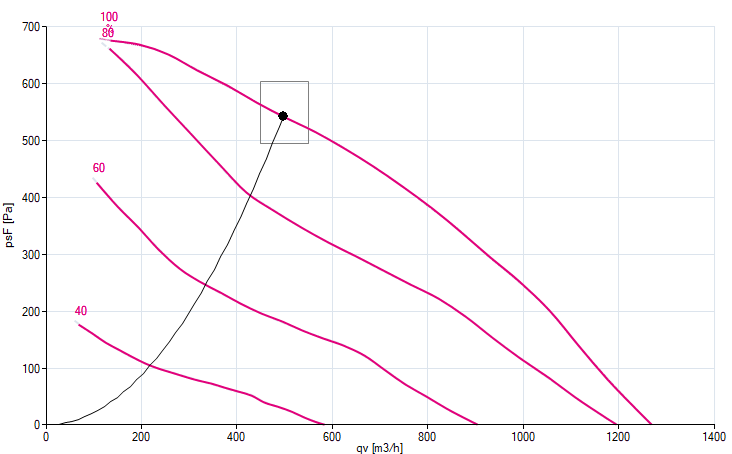

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИТОК ВЫТЯЖКА ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
- кнопка ПУСК/СТОП
- 5 скоростей вентилятора
- задание уставки (темп. подаваемого воздуха)
- установка времени и даты
- работа по расписанию
- режим ЛЕТО / ЗИМА
- индикация неисправностей
- индикация комнатной температуры
- индикация влажности в помещении
- адаптивная подсветка дисплея
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- раздельные настройки управления приточного и вытяжного вентиляторов
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
- клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРОВ - М5 (F5)
Тип фильтра Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Толщина, мм Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, % Начальное Конечное Кассетный (М5)F5 Ee 45-60%, Ea <20% 60 49 400 от -40до +60 не более 95 Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.

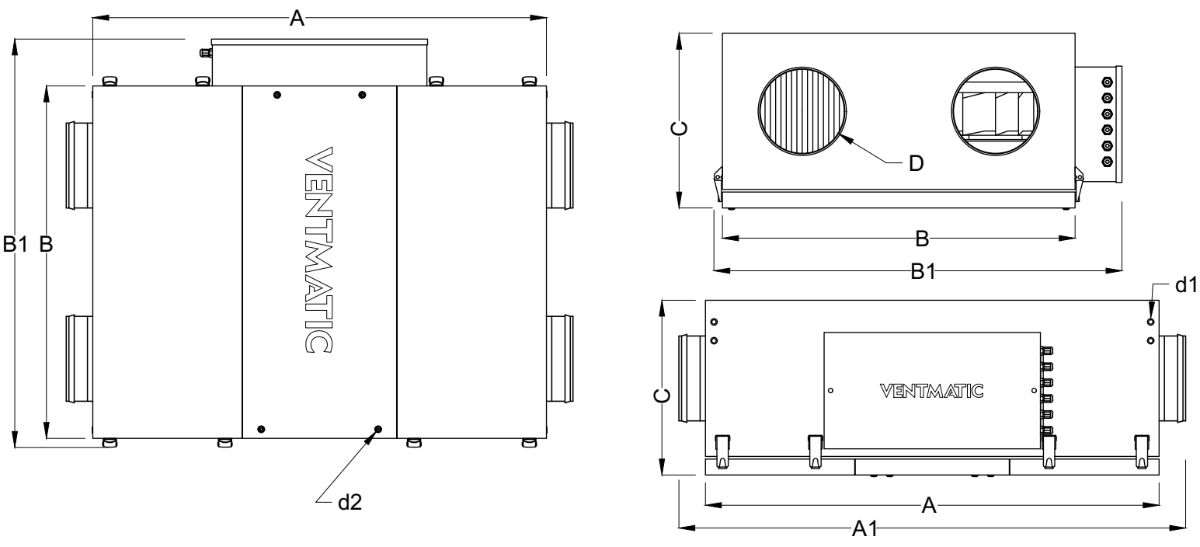

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель
А
В
С
A1
В1
D
S
d1
d2
VMPVU-E-RR-500-3.0/1-1
1026 664
326
1126
746
158
30
M8
M6
VMPVU-E-RR-750-4.0/1-1
1045 805 295 1145 888 198 30 М8 М6 МОНТАЖНЫЕ РАЗМЕРЫ
!!! МОНТАЖ ТОЛЬКО В
ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ !!!
Модель
А
В
VMPVU-E-RR-500-3.0/1-1 1002 704
VMPVU-E-RR-750-4.0/1-1 1097 771 КОМПЛЕКТ ПОСТАВКИ
Установка приточно-вытяжная серии VMPVU-E-RR в сборе 1 шт Комплект креплений для монтажа 1 компл Панель управления автоматикой
1 шт Паспорт изделия 1 шт Деревянный поддон (обрешетка) 1 шт ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
-
Документы
Тех.лист VMPVU-E-RR-500-3.0-1 500_300336.2 кб, 26 октября в 14:23
Серия VMPVU-E-RR подвесных приточно-вытяжных установок роторным рекуператором и электрическим нагревом в шумоизолированном корпусе VENTMATIC представлена в 5-х типоразмерах:
| Модель |
Диаметр подключения приток/вытяжка, мм |
Номинальная произв., м3/ч, приток/вытяжка |
Масимальная произв. м3/ч, приток/вытяжка |
Максимальный напор приток/вытяжка, Па |
| VMPVU-E-RR-500-3.0/1-1 | 160 / 160 | 500 / 500 | 797 / 823 | 770 / 776 |
| VMPVU-E-RR-750-3.6/1-1 | 200 / 200 |
750 / 750 |
836 / 878 | 850 / 850 |
| VMPVU-E-RR-1000-6.0/3-1 | 250 / 250 | 1000 / 1000 | 1726 / 1805 | 1046 / 1046 |
| VMPVU-E-RR-1500-9.0/3-1 | 300x300 / 300x300 | 1500 / 1500 | 2190 / 2190 | 1368 / 1368 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ
- Монтаж в ГОРИЗОНТАЛЬНОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующим элементам
- Допустимая температура эксплуатации -30...+40 С
- Максимальный расход воздуха (приток / вытяжка) 797 / 823 м3/ч
- Номинальный расход воздуха (приток / вытяжка) 500 / 500 м3/ч
- Напор max (приток / вытяжка) 770 / 776 Па
- Энергоэффективные EC вентиляторы по 168 Вт 230В
- 5 скоростей вентиляторов
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, Web-Сервер
- Роторный РЕГУЛИРУЕМЫЙ теплоутилизатор
- Интелектуальный алгоритм защиты от обмерзания
- Передает влагу обратно в обслуживаемое помещение
- Оребренный ТЭНР с повышенным коэф. теплоотдачи 3,0 кВт
- Кассетные фильтры, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 52 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемные шумоизолированные крышки
- Класс защиты IP40
- Размеры корпуса 1026х664х326 мм
- Масса 75.0 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
Напряже ние, В |
Кол-во фаз |
Потреб ляемая мощность, Вт |
Ток (max), А |
Тип электро нагрева теля |
Мощн эл.наг рева, Вт |
Частота вращ. вент. об/мин |
Толщина шумо изоляции, мм |
Уровень шума, Дб |
Масса, кг |
|
VMPVU-E-RR-500-3.0/1-1 |
220-240
|
1
|
3400 |
16,3 |
ТЭНР |
3000 |
3250 |
27 |
52 |
75 |
|
VMPVU-E-RR-750-4.0/1-1 |
4400 |
20.6 |
ТЭНР |
4000 |
2570 |
27 |
49 |
82 |
||
|
VMPVU-E-RR-1000-6.0/1-1 |
380-400 |
3 |
6500 |
12.5 |
ТЭНР |
6000 |
3500 |
25 |
53 |
96 |
|
VMPVU-E-RR-1500-9.0/1-1 |
9600 |
16.3 |
ТЭНР |
9000 |
3650 |
25 |
55 |
134 |
|
Применяем высококачественные тихие ЕС вентиляторы "LONGWELL". Гарантия безотказной работы - 40000 часов! |
 |
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПРИТОК | ВЫТЯЖКА |
 |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
 |
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- раздельные настройки управления приточного и вытяжного вентиляторов
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
- клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРОВ - М5 (F5)
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
| Начальное | Конечное | ||||||
| Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Модель |
А |
В |
С |
A1 |
В1 |
D |
S |
d1 |
d2 |
|
VMPVU-E-RR-500-3.0/1-1 |
1026 |
664 |
326 |
1126 |
746 |
158 |
30 |
M8 |
M6 |
|
VMPVU-E-RR-750-4.0/1-1 |
1045 | 805 | 295 | 1145 | 888 | 198 | 30 | М8 | М6 |
МОНТАЖНЫЕ РАЗМЕРЫ
 |
!!! МОНТАЖ ТОЛЬКО В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ !!! |
|
Модель |
А |
В |
| VMPVU-E-RR-500-3.0/1-1 | 1002 |
704 |
| VMPVU-E-RR-750-4.0/1-1 | 1097 | 771 |
КОМПЛЕКТ ПОСТАВКИ
| Установка приточно-вытяжная серии VMPVU-E-RR в сборе | 1 шт |
| Комплект креплений для монтажа | 1 компл |
|
Панель управления автоматикой |
1 шт |
| Паспорт изделия | 1 шт |
| Деревянный поддон (обрешетка) | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
