- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца;
- Особые условия поставки для дилеров и партнеров*
- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца;
- Особые условия поставки для дилеров и партнеров*
-
Описание

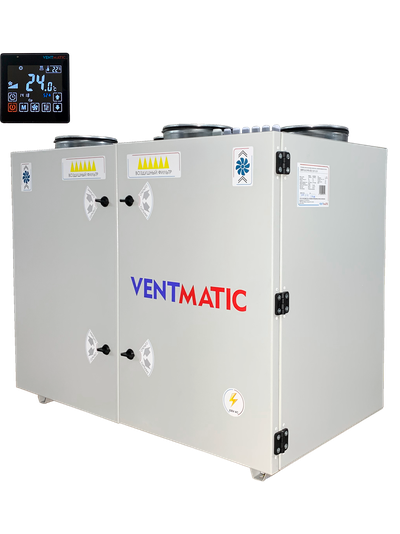

Серия VMPVU-E-RR-2-V напольных приточно-вытяжных установок с вертикальным выбросом, роторным рекуператором и водяным нагревом в шумоизолированном корпусе VENTMATIC представлена в 6-х типоразмерах:
Модель Диаметр подключения
приток/вытяжка, мм
Номинальная
произв., м3/ч,
приток/вытяжка
Масимальная
произв. м3/ч,
приток/вытяжка
Максимальный напор
приток/вытяжка, Па
VMPVU-E-RR-300-1.8/1-2-V 125 / 125 300 / 300 440 / 455 573 / 573
VMPVU-E-RR-500-3/1-2-V 160 / 160 500 / 500 756 / 792 920 / 926
VMPVU-Е-RR-750-4/1-2-V 200 / 200 750 / 750
1030 / 1050 910 / 910 VMPVU-Е-RR-1000-6/3-2-V 250 / 250 1000 / 1000 1770 / 1820 1046 / 1046 VMPVU-Е-RR-1500-9/3-2-V 400х200 / 400х200 1500 / 1500 2190 / 2190 1368 / 1368 VMPVU-Е-RR-2000-12/3-2-V 500х250 / 500х250 2000 / 2000 2850 / 2970 1630 / 1630 ТИП 1 подача приточного воздуха СПРАВА ТИП 2 подача приточного воздуха СЛЕВА ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СПЕРЕДИ
- 2 типа по расположению воздуховодов
- Электроподключение - СВЕРХУ
- Монтаж в напольный или на кронштейны
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующим элементам
- Допустимая температура эксплуатации -30...+40 С
- Максимальный расход воздуха (приток / вытяжка) 440 / 455 м3/ч
- Номинальный расход воздуха (приток / вытяжка) 300 / 300 м3/ч
- Напор max (приток / вытяжка) 573 / 573 Па
- Энергоэффективные EC вентиляторы по 87 Вт 230В
- 5 скоростей вентиляторов
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, Web-Сервер
- Высокоэффективный роторный рекуператор с переменной производительностью
- Перенос влажности в приточный воздух
- Керамический РТС электронагреватель 1,8 кВт
- Кассетные фильтры, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 125 мм
- Уровень шума в окружению 48 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Класс защиты IP40
- Размеры корпуса 754х710х486 мм
- Масса 58.0 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Нап
ряже
ние, В
Кол-во фаз
Потр. мощность, Вт
Ток (max), А
Тип эл.нагрева теля
Мощ ность эл.наг рева, kW
Частота вращ.
вент. об/мин
Толщина шу
моизо
ляции, мм
Уро
вень шума, Дб
Мас
са, кг
VMPVU-E-RR-300-1.8/1-2-V
220-230
1
2300
10.6
Керамический (PTC)
1.8
3300
27
48
58 VMPVU-E-RR-500-3/1-2-V
3400
16.3
ТЭНР
3.0
3250
27
49
71 VMPVU-E-RR-750-4/1-2-V
4450
19,6
ТЭНР
4.0
2570
27
46
87 VMPVU-E-RR-1000-6/3-2-V
380
3
6450
9,8
ТЭНР
6.0
3500
27
51
112 VMPVU-E-RR-1500-9/3-2-V
9500
14,5
ТЭНР
9.0
3650
27
51
154 VMPVU-E-RR-2000-12/3-2-V
12700
19,4
ТЭНР
12.0
3270
27
50
186 Применяем высококачественные тихие ЕС вентиляторы
"LONGWELL". Гарантия безотказной работы - 40000 часов!
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИТОК ВЫТЯЖКА ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
- кнопка ПУСК/СТОП
- 5 скоростей вентилятора
- задание уставки (темп. подаваемого воздуха)
- установка времени и даты
- работа по расписанию
- режим ЛЕТО / ЗИМА
- индикация неисправностей
- индикация комнатной температуры
- индикация влажности в помещении
- адаптивная подсветка дисплея
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- раздельные настройки управления приточного и вытяжного вентиляторов
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
- клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРОВ - М5 (F5)
Тип фильтра Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Толщина, мм Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, % Начальное Конечное Кассетный (М5)F5 Ee 45-60%, Ea <20% 60 49 400 от -40до +60 не более 95 Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
Модель
А
В
С
В1
D
N
M
VMPVU-E-RR-300-1.8/1-2-V
754
710
486
812
125
VMPVU-E-RR-500-3/1-2-V
894
730
506
832
160
VMPVU-E-RR-750-4/1-2-V
1054
780
576
882
200
VMPVU-E-RR-1000-6/3-2-V
1254
820
676
922
250
VMPVU-E-RR-1500-9/3-2-V
1254
984
732
1084
400
200
VMPVU-E-RR-2000-12/3-2-V
1392
1122
792
1222
500
250
СХЕМЫ ВНЕШНИХ ПОДКЛЮЧЕНИЙ
Для установок VMPVU-E-RR-2-V (300,500,750) c однофазным подключением:
Для установок VMPVU-E-RR-2-V (1000,1500,2000) c трехфазным подключением:
КОМПЛЕКТ ПОСТАВКИ
Установка приточно-вытяжная напольная серии VMPVU-Е-RR-2-V в сборе 1 шт Панель управления автоматикой
1 шт Паспорт изделия 1 шт Деревянный поддон (обрешетка) 1 шт ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
-
Документы
Паспорт VMPVU-E-RR-2-V2.9 Мб, 19 июня в 00:59
Серия VMPVU-E-RR-2-V напольных приточно-вытяжных установок с вертикальным выбросом, роторным рекуператором и водяным нагревом в шумоизолированном корпусе VENTMATIC представлена в 6-х типоразмерах:
| Модель |
Диаметр подключения приток/вытяжка, мм |
Номинальная произв., м3/ч, приток/вытяжка |
Масимальная произв. м3/ч, приток/вытяжка |
Максимальный напор приток/вытяжка, Па |
| VMPVU-E-RR-300-1.8/1-2-V | 125 / 125 | 300 / 300 | 440 / 455 |
573 / 573 |
| VMPVU-E-RR-500-3/1-2-V | 160 / 160 | 500 / 500 | 756 / 792 |
920 / 926 |
| VMPVU-Е-RR-750-4/1-2-V | 200 / 200 |
750 / 750 |
1030 / 1050 | 910 / 910 |
| VMPVU-Е-RR-1000-6/3-2-V | 250 / 250 | 1000 / 1000 | 1770 / 1820 | 1046 / 1046 |
| VMPVU-Е-RR-1500-9/3-2-V | 400х200 / 400х200 | 1500 / 1500 | 2190 / 2190 | 1368 / 1368 |
| VMPVU-Е-RR-2000-12/3-2-V | 500х250 / 500х250 | 2000 / 2000 | 2850 / 2970 | 1630 / 1630 |

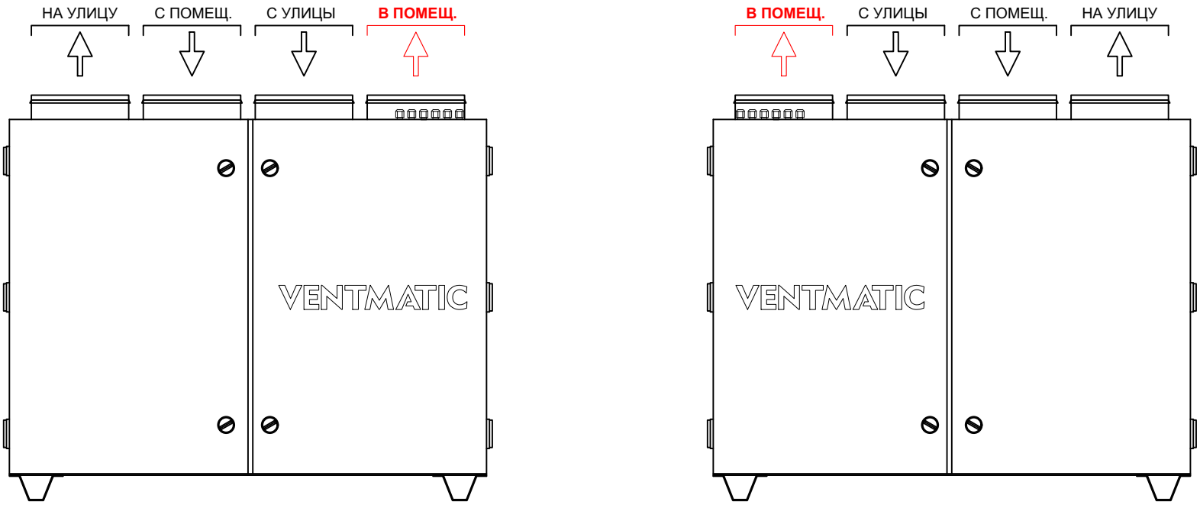

| ТИП 1 подача приточного воздуха СПРАВА | ТИП 2 подача приточного воздуха СЛЕВА |
 |
|
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СПЕРЕДИ
- 2 типа по расположению воздуховодов
- Электроподключение - СВЕРХУ
- Монтаж в напольный или на кронштейны
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующим элементам
- Допустимая температура эксплуатации -30...+40 С
- Максимальный расход воздуха (приток / вытяжка) 440 / 455 м3/ч
- Номинальный расход воздуха (приток / вытяжка) 300 / 300 м3/ч
- Напор max (приток / вытяжка) 573 / 573 Па
- Энергоэффективные EC вентиляторы по 87 Вт 230В
- 5 скоростей вентиляторов
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, Web-Сервер
- Высокоэффективный роторный рекуператор с переменной производительностью
- Перенос влажности в приточный воздух
- Керамический РТС электронагреватель 1,8 кВт
- Кассетные фильтры, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 125 мм
- Уровень шума в окружению 48 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Класс защиты IP40
- Размеры корпуса 754х710х486 мм
- Масса 58.0 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Модель |
Нап ряже ние, В |
Кол-во фаз |
Потр. мощность, Вт |
Ток (max), А |
Тип эл.нагрева теля |
Мощ ность эл.наг рева, kW |
Частота вращ. вент. об/мин |
Толщина шу моизо ляции, мм |
Уро вень шума, Дб |
Мас са, кг |
|
VMPVU-E-RR-300-1.8/1-2-V |
220-230 |
1 |
2300 |
10.6 |
Керамический (PTC) |
1.8 |
3300
|
27 |
48 |
58 |
|
VMPVU-E-RR-500-3/1-2-V |
3400 |
16.3 |
ТЭНР |
3.0 |
3250
|
27 |
49 |
71 | ||
|
VMPVU-E-RR-750-4/1-2-V |
4450 |
19,6 |
ТЭНР |
4.0 |
2570 |
27 |
46 |
87 | ||
|
VMPVU-E-RR-1000-6/3-2-V |
380 |
3
|
6450 |
9,8 |
ТЭНР |
6.0 |
3500 |
27 |
51 |
112 |
|
VMPVU-E-RR-1500-9/3-2-V |
9500 |
14,5 |
ТЭНР |
9.0 |
3650 |
27 |
51 |
154 | ||
|
VMPVU-E-RR-2000-12/3-2-V |
12700 |
19,4 |
ТЭНР |
12.0 |
3270 |
27 |
50 |
186 |
|
Применяем высококачественные тихие ЕС вентиляторы "LONGWELL". Гарантия безотказной работы - 40000 часов! |
 |

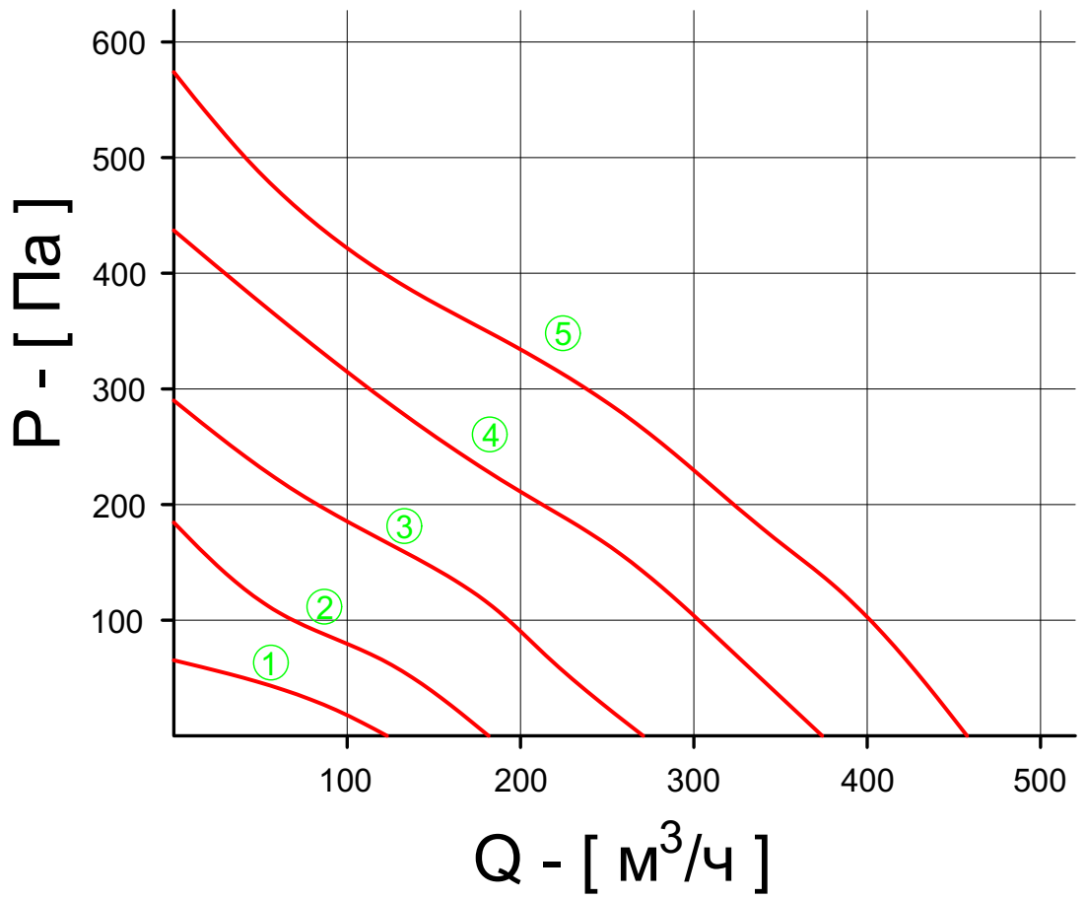

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПРИТОК | ВЫТЯЖКА |
 |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
 |
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- раздельные настройки управления приточного и вытяжного вентиляторов
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
- клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРОВ - М5 (F5)
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
| Начальное | Конечное | ||||||
| Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.

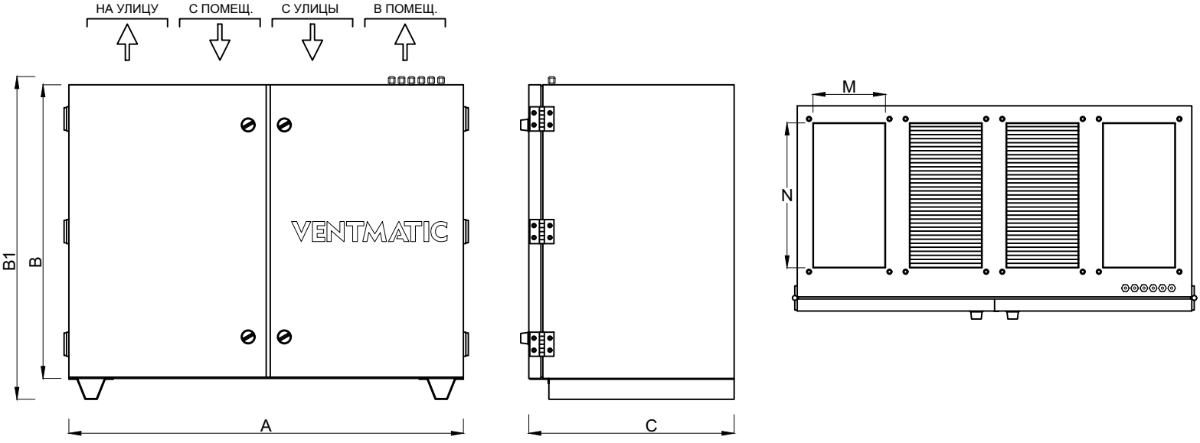

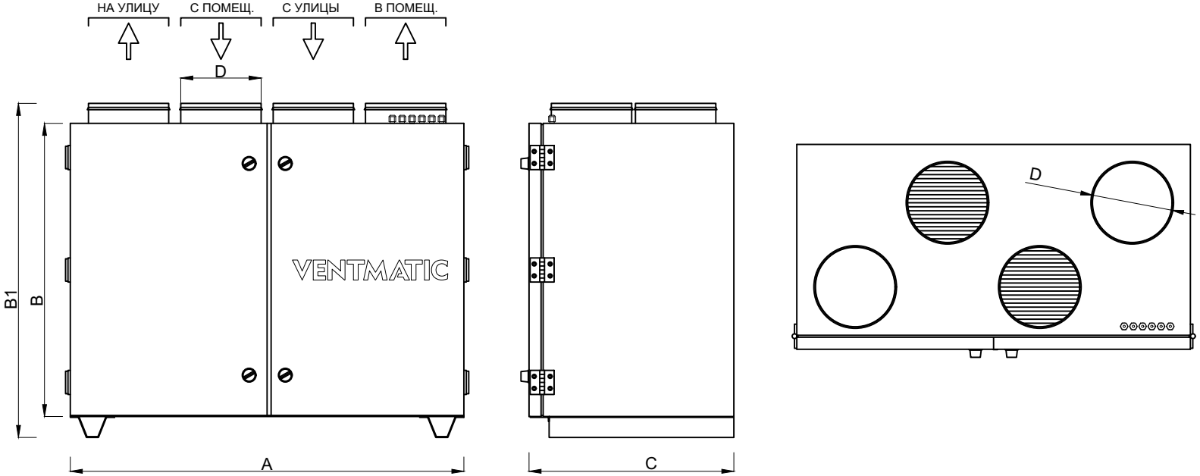

ГАБАРИТНЫЕ РАЗМЕРЫ
|
Модель |
А |
В |
С |
В1 |
D |
N |
M |
|
VMPVU-E-RR-300-1.8/1-2-V |
754 |
710 |
486 |
812 |
125 |
|
|
|
VMPVU-E-RR-500-3/1-2-V |
894 |
730 |
506 |
832 |
160 |
|
|
|
VMPVU-E-RR-750-4/1-2-V |
1054 |
780 |
576 |
882 |
200 |
|
|
|
VMPVU-E-RR-1000-6/3-2-V |
1254 |
820 |
676 |
922 |
250 |
|
|
|
VMPVU-E-RR-1500-9/3-2-V |
1254 |
984 |
732 |
1084 |
|
400 |
200 |
|
VMPVU-E-RR-2000-12/3-2-V |
1392 |
1122 |
792 |
1222 |
|
500 |
250 |
СХЕМЫ ВНЕШНИХ ПОДКЛЮЧЕНИЙ
Для установок VMPVU-E-RR-2-V (300,500,750) c однофазным подключением:

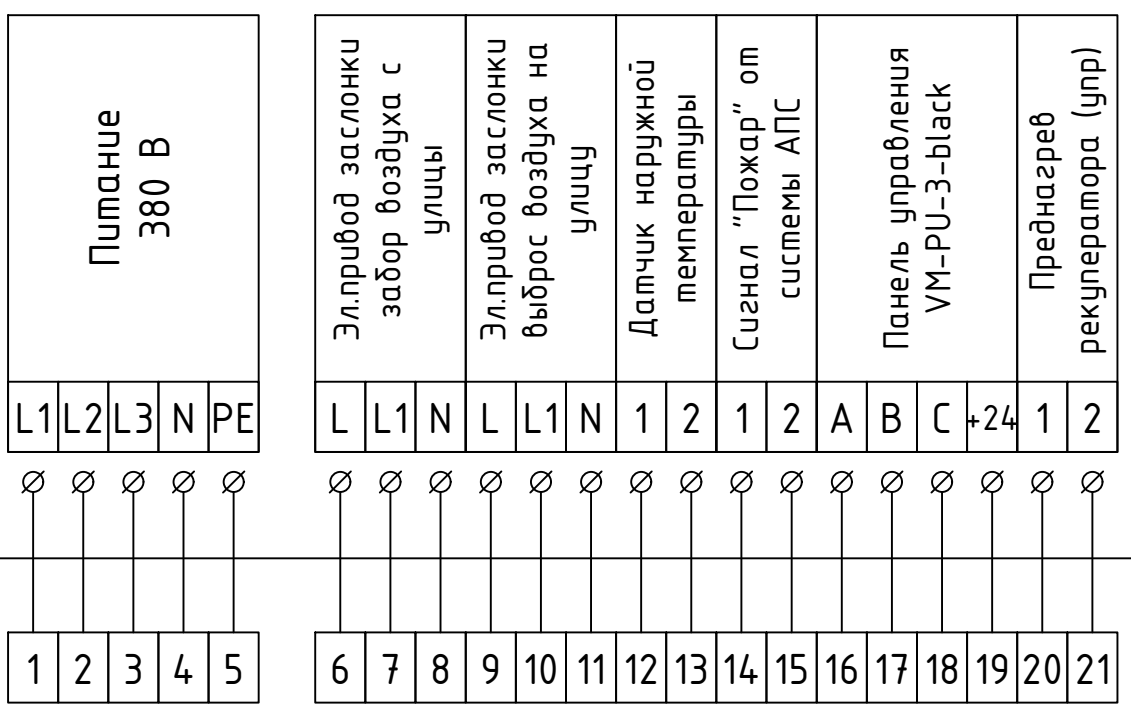

Для установок VMPVU-E-RR-2-V (1000,1500,2000) c трехфазным подключением:
КОМПЛЕКТ ПОСТАВКИ
| Установка приточно-вытяжная напольная серии VMPVU-Е-RR-2-V в сборе | 1 шт |
|
Панель управления автоматикой |
1 шт |
| Паспорт изделия | 1 шт |
| Деревянный поддон (обрешетка) | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
