- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца;
- Особые условия поставки для дилеров и партнеров*
- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца;
- Особые условия поставки для дилеров и партнеров*
-
Описание

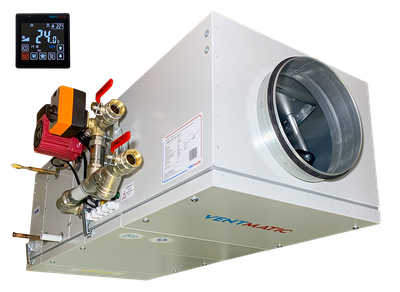

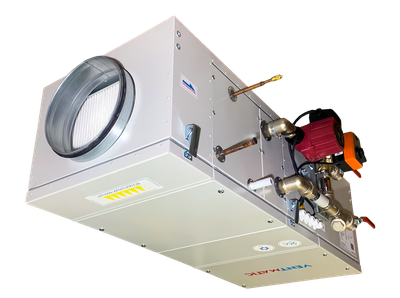

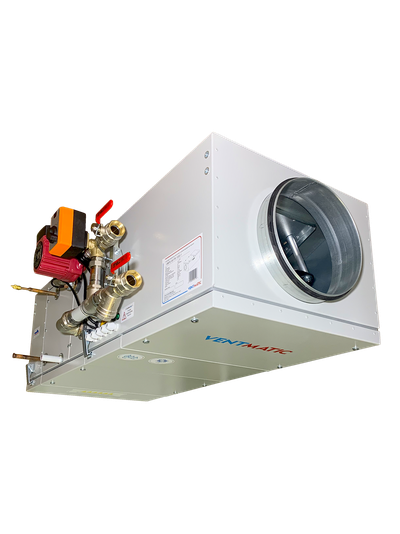

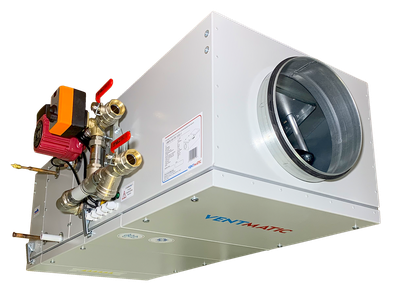

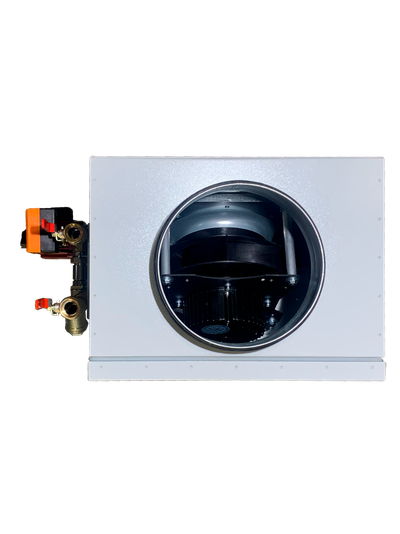

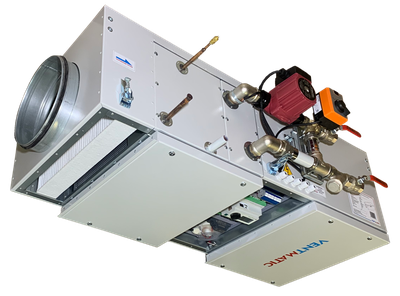

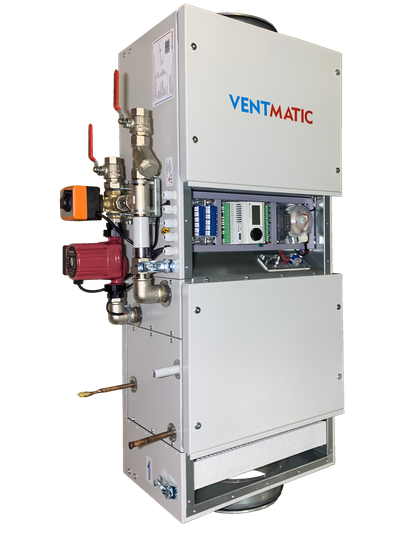

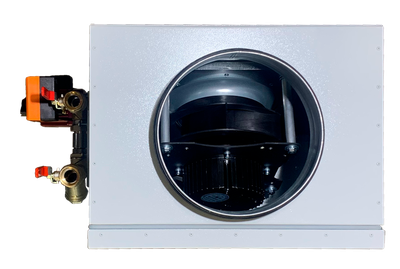

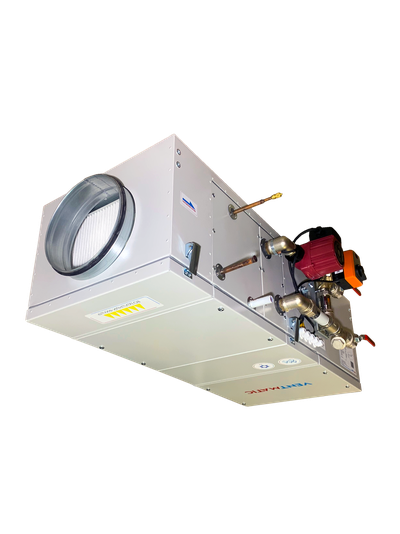

Серия VMPU-W-FR-1 приточных установок с водяным нагревом и фреоновым охлаждением в шумоизолированном корпусе VENTMATIC представлена в 4 типоразмерах:
Модель Диаметр подключения, мм Номинальная
произв., м3/ч
Масимальная произв. м3/ч
Максимальный напор, Па VMPU-W-FR-500-1 160 500 785 790 VMPU-W-FR-750-1 200 750
846 936 VMPU-W-FR-1000-1 250 1000 1450 965 VMPU-W-FR-1500-1 315 1500 2021 932 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ СПРАВА
- Подключение труб теплоснабжения - СБОКУ СПРАВА
- Подключение труб охлаждения - СБОКУ СПРАВА
- Монтаж ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
- Сторона обслуживания - СНИЗУ
- Максимальный расход воздуха 785 м3/ч
- Номинальный расход воздуха 500 м3/ч
- Напор max 790 Па
- Энергоэффективный EC вентилятор 168 Вт
- 5 скоростей вентилятора
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, встроенный Web Cервер
- Встроенный смесительный узел водяного нагрева
- Фреоновый испаритель (2,8 kW) с каплеуловителем
- Кассетный фильтр, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 52 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемная шумоизолированная крышка
- Класс защиты IP40
- Размеры корпуса 742х350х255 мм
- Масса 40 кг.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Напряже
ние, В
Кол-во фаз
Потреб ляемая мощ ность, Вт
Ток (max), А
Х-ка насоса / KVS клапана
Размер подключения труб, дюйм
Мощн. фреон. охл., кВт
Размер подкл. труб охл., мм
Частота вращ. вент. об/мин
Толщина шумо изоляции, мм
Уро вень шума, Дб
Масса, кг
VMPU-W-FR-500-1
230
1
244
1.15
25-40 / 4.0
3/4"
2.8
6 - 10
3250
27
49
22.5
VMPU-W-FR-750-1
246
1.27
25-40 / 4.0
3/4"
3.5
6 - 12
2650
27
51
32.4
VMPU-W-FR-1000-1
496
2.8
25-60 / 6.3
1"
5.2
10 - 12
3500
27
53
38.6
VMPU-W-FR-1500-1
598
3,2
25-60 / 6.3
1"
7.5
10 - 16
3650
27
51
52
Применяем высококачественный тихий ЕС вентилятор
"LONGWELL". Гарантия безотказной работы - 40000 часов!

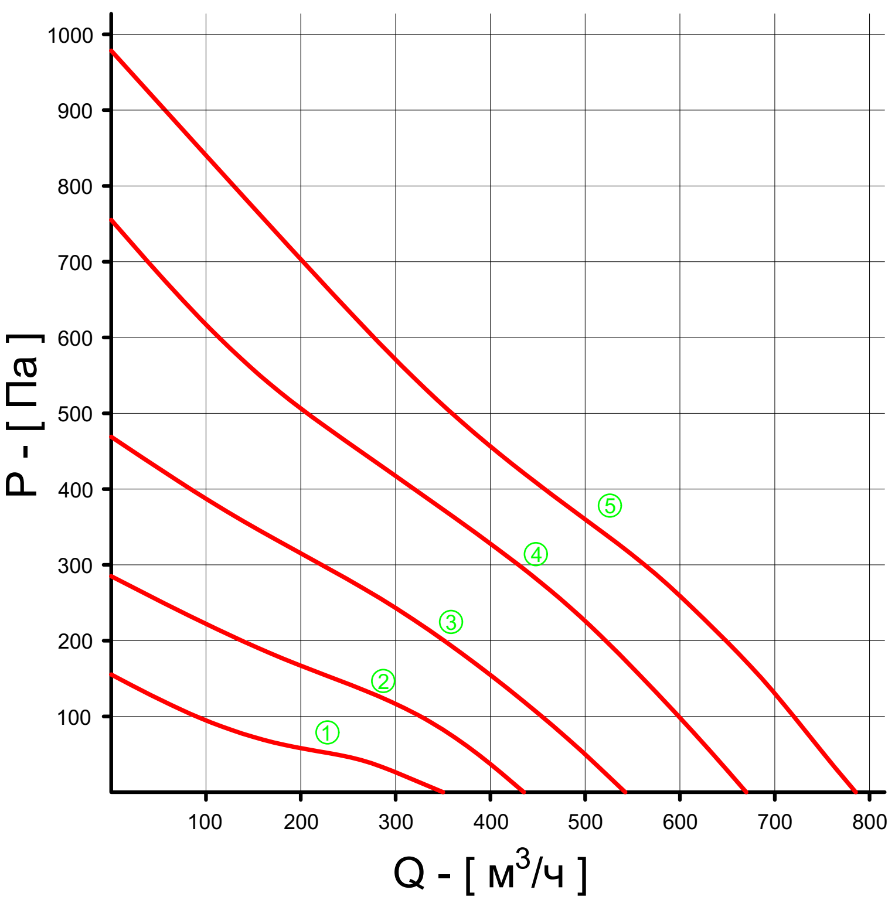

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
- кнопка ПУСК/СТОП
- 5 скоростей вентилятора
- задание уставки (темп. подаваемого воздуха)
- установка времени и даты
- работа по расписанию
- режим ЛЕТО / ЗИМА
- индикация неисправностей
- индикация комнатной температуры
- индикация влажности в помещении
- адаптивная подсветка дисплея
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
- клеенный КАССЕТНЫЙ фильтр толщиной 60 мм и мягкой рамкой
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРА - М5 (F5)
Тип фильтра Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Толщина, мм Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, % Начальное Конечное Кассетный (М5)F5 Ee 45-60%, Ea <20% 60 49 400 от -40до +60 не более 95 Фильтр меняется по сработке автоматики установки. На панели управления появится ошибка [17] - ЗАМЕНИТЬ ВХОДЯЩИЙ ФИЛЬТР.
Использованный фильтр утилизируется, как строительный мусор.

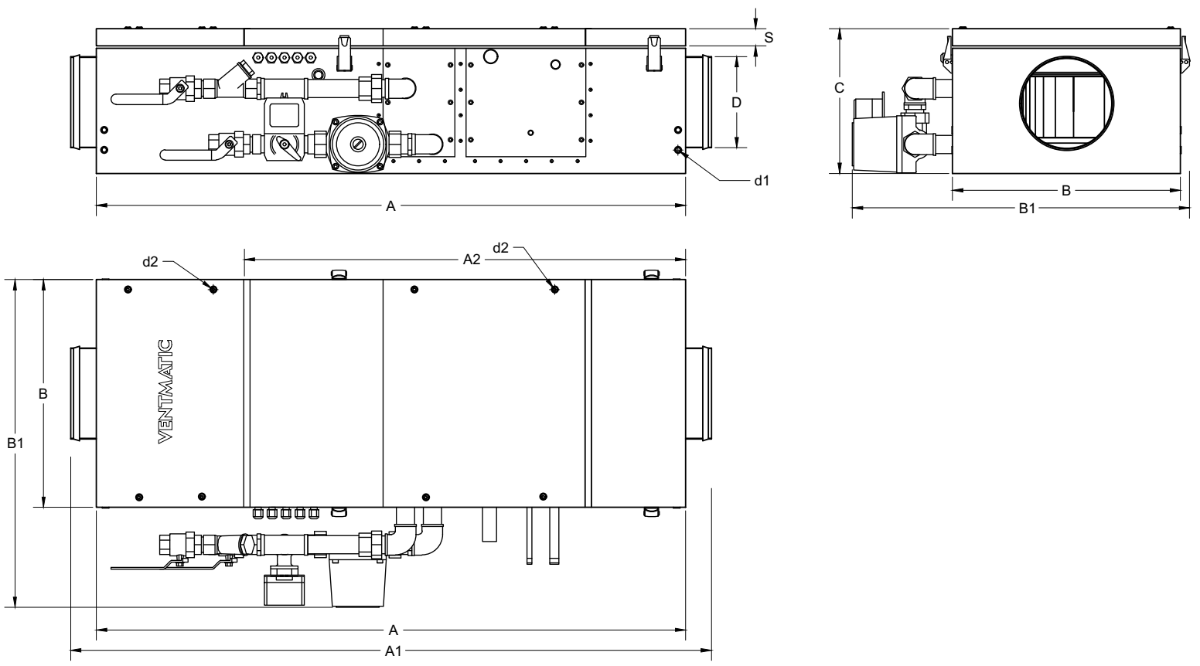

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель
А
В
С
А1
В1
D
S
d1
d2
VMPU-W-FR-500-1
742
461
255
832
394
158
30
M8
M6
VMPU-W-FR-750-1
852
461
295
942
508
198
30
M8
M6
VMPU-W-FR-1000-1
852
461
345
942
508
248
30
M8
M6
VMPU-W-FR-1000-1
1159
461
410
1259
586
313
30
М8
М6

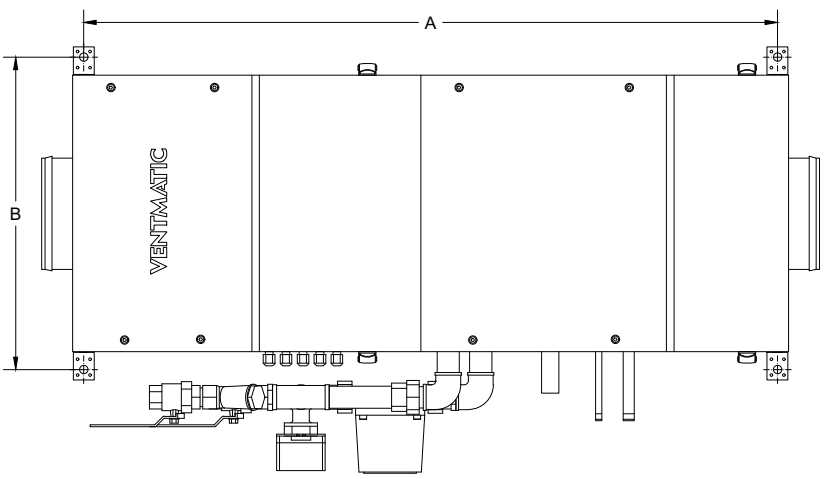

МОНТАЖНЫЕ РАЗМЕРЫ
!!! МОНТАЖ ТОЛЬКО В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ !!!
Модель
А
В
VMPU-W-FR-500-1
708
404
VMPU-W-FR-750-1
818
512
VMPU-W-FR-1000-1
818
512
VMPU-W-FR-1500-1
1125
512
КОМПЛЕКТ ПОСТАВКИ
Установка приточная серии VMPU-W-FR-1 в сборе 1 шт Комплект креплений для монтажа 1 компл Панель управления автоматикой
1 шт Паспорт изделия 1 шт Упаковочная коробка (деревянная обрешетка) 1 шт ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
Серия VMPU-W-FR-1 приточных установок с водяным нагревом и фреоновым охлаждением в шумоизолированном корпусе VENTMATIC представлена в 4 типоразмерах:
| Модель | Диаметр подключения, мм |
Номинальная произв., м3/ч |
Масимальная произв. м3/ч |
Максимальный напор, Па |
| VMPU-W-FR-500-1 | 160 | 500 | 785 | 790 |
| VMPU-W-FR-750-1 | 200 |
750 |
846 | 936 |
| VMPU-W-FR-1000-1 | 250 | 1000 | 1450 | 965 |
| VMPU-W-FR-1500-1 | 315 | 1500 | 2021 | 932 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ СПРАВА
- Подключение труб теплоснабжения - СБОКУ СПРАВА
- Подключение труб охлаждения - СБОКУ СПРАВА
- Монтаж ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
- Сторона обслуживания - СНИЗУ
- Максимальный расход воздуха 785 м3/ч
- Номинальный расход воздуха 500 м3/ч
- Напор max 790 Па
- Энергоэффективный EC вентилятор 168 Вт
- 5 скоростей вентилятора
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, встроенный Web Cервер
- Встроенный смесительный узел водяного нагрева
- Фреоновый испаритель (2,8 kW) с каплеуловителем
- Кассетный фильтр, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 52 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемная шумоизолированная крышка
- Класс защиты IP40
- Размеры корпуса 742х350х255 мм
- Масса 40 кг.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
Напряжение, В |
Кол-во фаз |
Потреб ляемая мощ ность, Вт |
Ток (max), А |
Х-ка насоса / KVS клапана |
Размер подключения труб, дюйм |
Мощн. фреон. охл., кВт |
Размер подкл. труб охл., мм |
Частота вращ. вент. об/мин |
Толщина шумо изоляции, мм |
Уро вень шума, Дб |
Масса, кг |
|
VMPU-W-FR-500-1 |
230 |
1 |
244 |
1.15 |
25-40 / 4.0 |
3/4" |
2.8 |
6 - 10 |
3250 |
27 |
49 |
22.5 |
|
VMPU-W-FR-750-1 |
246 |
1.27
|
25-40 / 4.0 |
3/4" |
3.5 |
6 - 12 |
2650 |
27 |
51 |
32.4 |
||
|
VMPU-W-FR-1000-1 |
496
|
2.8
|
25-60 / 6.3 |
1" |
5.2 |
10 - 12 |
3500 |
27 |
53 |
38.6 |
||
|
VMPU-W-FR-1500-1 |
598 |
3,2 |
25-60 / 6.3 |
1" |
7.5 |
10 - 16 |
3650 |
27 |
51 |
52 |
|
Применяем высококачественный тихий ЕС вентилятор "LONGWELL". Гарантия безотказной работы - 40000 часов! |
 |
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
 |
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
- клеенный КАССЕТНЫЙ фильтр толщиной 60 мм и мягкой рамкой
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРА - М5 (F5)
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
| Начальное | Конечное | ||||||
| Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтр меняется по сработке автоматики установки. На панели управления появится ошибка [17] - ЗАМЕНИТЬ ВХОДЯЩИЙ ФИЛЬТР.
Использованный фильтр утилизируется, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Модель |
А |
В |
С |
А1 |
В1 |
D |
S |
d1 |
d2 |
|
VMPU-W-FR-500-1 |
742 |
461 |
255 |
832 |
394 |
158 |
30 |
M8 |
M6 |
|
VMPU-W-FR-750-1 |
852 |
461 |
295 |
942 |
508 |
198 |
30 |
M8 |
M6 |
|
VMPU-W-FR-1000-1 |
852 |
461 |
345 |
942 |
508 |
248 |
30 |
M8 |
M6 |
|
VMPU-W-FR-1000-1 |
1159 |
461 |
410 |
1259 |
586 |
313 |
30 |
М8 |
М6 |
МОНТАЖНЫЕ РАЗМЕРЫ
 |
!!! МОНТАЖ ТОЛЬКО В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ !!! |
|
Модель |
А |
В |
|
VMPU-W-FR-500-1 |
708 |
404 |
|
VMPU-W-FR-750-1 |
818 |
512 |
|
VMPU-W-FR-1000-1 |
818 |
512 |
|
VMPU-W-FR-1500-1 |
1125 |
512 |
КОМПЛЕКТ ПОСТАВКИ
| Установка приточная серии VMPU-W-FR-1 в сборе | 1 шт |
| Комплект креплений для монтажа | 1 компл |
|
Панель управления автоматикой |
1 шт |
| Паспорт изделия | 1 шт |
| Упаковочная коробка (деревянная обрешетка) | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
