- В наличии (складская программа)
- Под заказ 15 календарных дней (если нет в наличии)
- Собственное производство
- Гарантия 24 месяца;
- Особые условия поставки для дилеров и партнеров*
- В наличии (складская программа)
- Под заказ 15 календарных дней (если нет в наличии)
- Собственное производство
- Гарантия 24 месяца;
- Особые условия поставки для дилеров и партнеров*
-
Описание
Линейка тихих шумоизолированных вентиляторов серии VMVP-SH-EC прямоугольного сечения состоит из 11-ти типоразмеров:
Размеры подключения воздуховодов, мм
Номинальная
произв., м3/ч
Масимальная
произв., м3/ч
Максимальный
напор, Па
Модель
200х100 300 518 450 VMVP-SH-LWE175.55/1F-200-100-EC 600 805 592 VMVP-SH-LWE190.85/1F-200-100-EC 300х150 600 805 592 VMVP-SH-LWE190.85/1F-300-150-EC 800 1180 980 VMVP-SH-LWE220.168/1F-300-150-EC 400х200 1000 805 924 VMVP-SH-LWE250.169/1F-400-200-EC 1300 1625 724 VMVP-SH-LWE250.230/1F-400-200-EC 1600 1980 1060 VMVP-SH-LWE250.432/1F-400-200-EC 500х250 1600 1980 1060 VMVP-SH-LWE250.432/1F-500-250-EC 1800 2200 1100 VMVP-SH-LWE250.577/1F-500-250-EC 500х300 1800 2200 1100 VMVP-SH-LWE250.577/1F-500-300-EC 2000 2450 1540 VMVP-SH-LWE250.520/1F-500-300-EC 600х300 2200 2450 1540 VMVP-SH-LWE250.520/1F-600-300-EC 3000 3820 1650 VMVP-SH-LWE280.700/1F-600-300-EC 600х350 3000 3820 1650 VMVP-SH-LWE280.700/1F-600-350-EC 4000 5150 1730 VMVP-SH-LWE310.1100/3F-600-350-EC 700х400 4000 5150 1730 VMVP-SH-LWE310.1100/3F-700-400-EC 5300 6240 1056 VMVP-SH-LWE355.1500/3F-700-400-EC 800х500 5300 6240 1056 VMVP-SH-LWE355.1500/3F-800-500-EC 6000 6756 2524 VMVP-SH-LWE355.3100/3F-800-500-EC 900х500 8600 9682 1627 VMVP-SH-LWE400.2400/3F-900-500-EC 1000х500 8000 10300 1730 VMVP-SH-LWE310[2].1100[2]/3F-1000-500-EC ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - через ГЕРМОВВОДЫ, клеммы внутри
- Монтаж в ЛЮБОМ положении
- Возможность замены всех элементов установки без демонтажа
- Размер для подключения 200х100 мм
- Уровень шума в окружению 44-48 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 5004 матовый
- Cъемная шумоизолированная крышка
- Энергоэффективный и тихий ЕС вентилятор
- Допустимая температура эксплуатации -30...+40
- Класс защиты IP40
- Размеры корпуса 297х284х200 мм
- Масса 10.6 кг.

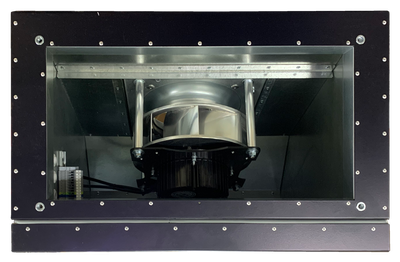

Применяем высококачественный тихий ЕС вентилятор
"LONGWELL". Гарантия безотказной работы - 40000 часов!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры подключения воздуховодов, мм
Тип рабочего колеса
Мощность, Вт Напря жение, В / Кол-во фаз Ток, А Частота вращения, об/мин Толщина тепло изоляции, мм
Уровень шума (корпус), Дб
Масса, кгМодель
200х100 LWE175 55 230 / 1 0,31 2800 30 44 10 VMVP-SH-LWE175.55/1F-200-100-EC LWE190 85 230 / 1 0,65 3300 30 48 10 VMVP-SH-LWE190.85/1F-200-100-EC 300х150 LWE190 85 230 / 1 0,65 3300 30 46 12 VMVP-SH-LWE190.85/1F-300-150-EC LWE220 168 230 / 1 1,27 3250 30 49 13 VMVP-SH-LWE220.168/1F-300-150-EC 400х200 LWE250 169 230 / 1 1,27 2570 45 47 16 VMVP-SH-LWE250.169/1F-400-200-EC LWE250 230 230 / 1 1,65 2700 45 47 17 VMVP-SH-LWE250.230/1F-400-200-EC LWE250 432 230 / 1 2,1 3500 45 51 19 VMVP-SH-LWE250.432/1F-400-200-EC 500х250 LWE250 432 230 / 1 2,1 3500 45 50 26 VMVP-SH-LWE250.432/1F-500-250-EC LWE250 577 230 / 1 2,7 3560 45 53 26 VMVP-SH-LWE250.577/1F-500-250-EC 500х300 LWE250 577 230 / 1 2,7 3560 45 53 32 VMVP-SH-LWE250.577/1F-500-300-EC LWE250 520 230 / 1 2,5 3650 45 52 32 VMVP-SH-LWE250.520/1F-500-300-EC 600х300 LWE250 520 230 / 1 2,5 3650 45 50 36 VMVP-SH-LWE250.520/1F-600-300-EC LWE280 700 230 / 1 3,1 3270 45 49 38 VMVP-SH-LWE280.700/1F-600-300-EC 600х350 LWE280 700 230 / 1 3,1 3270 45 49 42 VMVP-SH-LWE280.700/1F-600-350-EC LWE310 1100 380 / 3 1,8 3000 45 49 46 VMVP-SH-LWE310.1100/3F-600-350-EC 700х400 LWE310 1100 380 / 3 1,8 3000 45 49 49 VMVP-SH-LWE310.1100/3F-700-400-EC LWE355 1500 380 / 3 3,2 2700 45 48 53 VMVP-SH-LWE355.1500/3F-700-400-EC 800х500 LWE355 1500 380 / 3 3.2 2700 45 49 64 VMVP-SH-LWE355.1500/3F-800-500-EC LWE355 3122 380 / 3 5.2 3800 45 56 71 VMVP-SH-LWE355.3100/3F-800-500-EC 900х500 LWE450 2406 380 / 3 4,2 2650 45 48 87 VMVP-SH-LWE400.2400/3F-900-500-EC 1000х500 LWE310[2] 1100 x [2] 380 / 3 1,8 х [2] 3000 45 52 108 VMVP-SH-LWE310[2].1100[2]/3F-1000-500-EC ГАБАРИТНЫЕ РАЗМЕРЫ
Типоразмер
А
В
С
N
M
S
d1
d2
200х100
297
284
200
200
100
30
M8
M6
300х150
367
384
250
300
150
30
M8
M6
400х200
495
516
345
400
200
45
M8
M8
500х250
545
616
395
500
250
45
M8
M8
500х300
595
616
445
500
300
45
M8
M8
600х300
645
716
445
600
300
45
M8
M8
600х350
695
716
495
600
350
45
M8
M8
700х400
695
816
545
700
400
45
M8
M8
800х500
795
916
645
800
500
45
M8
M8
900х500
895
1016
645
900
500
45
M8
M8
1000х500
895
1116
645
1000
500
45
M8
M8
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 - VMVP-SH-LWE175.55/1F-200-100-EC
2 - VMVP-SH-LWE190.85/1F-200-100-EC
МОНТАЖНЫЕ РАЗМЕРЫ
Типоразмер А
В
200х100
265
336
300х150 335 336 400х200 463
568
500х250 513 668 500х300 563 668 600х300 613 768 600х350 663 768 700х400 663 868 800х500 763 968 900х500 863 1068 1000х500 863 1168 СХЕМА ПОДКЛЮЧЕНИЯ
КОМПЛЕКТ ПОСТАВКИ
1
Вентилятор серии VMVР-SH-ЕС
1 шт.
2
Паспорт изделия
1 шт.
3
Крепежные элементы
1 компл.
4
Упаковочная коробка или пупырка, стрейч, обрешетка
1 шт.
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
Линейка тихих шумоизолированных вентиляторов серии VMVP-SH-EC прямоугольного сечения состоит из 11-ти типоразмеров:
|
Размеры подключения воздуховодов, мм |
Номинальная произв., м3/ч |
Масимальная произв., м3/ч |
Максимальный напор, Па |
Модель |
| 200х100 |
300 | 518 | 450 | VMVP-SH-LWE175.55/1F-200-100-EC |
| 600 | 805 | 592 | VMVP-SH-LWE190.85/1F-200-100-EC | |
| 300х150 | 600 | 805 | 592 | VMVP-SH-LWE190.85/1F-300-150-EC |
| 800 | 1180 | 980 | VMVP-SH-LWE220.168/1F-300-150-EC | |
| 400х200 | 1000 | 805 | 924 | VMVP-SH-LWE250.169/1F-400-200-EC |
| 1300 | 1625 | 724 | VMVP-SH-LWE250.230/1F-400-200-EC | |
| 1600 | 1980 | 1060 | VMVP-SH-LWE250.432/1F-400-200-EC | |
| 500х250 | 1600 | 1980 | 1060 | VMVP-SH-LWE250.432/1F-500-250-EC |
| 1800 | 2200 | 1100 | VMVP-SH-LWE250.577/1F-500-250-EC | |
| 500х300 | 1800 | 2200 | 1100 | VMVP-SH-LWE250.577/1F-500-300-EC |
| 2000 | 2450 | 1540 | VMVP-SH-LWE250.520/1F-500-300-EC | |
| 600х300 | 2200 | 2450 | 1540 | VMVP-SH-LWE250.520/1F-600-300-EC |
| 3000 | 3820 | 1650 | VMVP-SH-LWE280.700/1F-600-300-EC | |
| 600х350 | 3000 |
3820 |
1650 |
VMVP-SH-LWE280.700/1F-600-350-EC |
| 4000 | 5150 | 1730 | VMVP-SH-LWE310.1100/3F-600-350-EC | |
| 700х400 | 4000 | 5150 | 1730 | VMVP-SH-LWE310.1100/3F-700-400-EC |
| 5300 | 6240 | 1056 | VMVP-SH-LWE355.1500/3F-700-400-EC | |
| 800х500 | 5300 | 6240 |
1056 |
VMVP-SH-LWE355.1500/3F-800-500-EC |
| 6000 | 6756 | 2524 | VMVP-SH-LWE355.3100/3F-800-500-EC | |
| 900х500 | 8600 | 9682 | 1627 | VMVP-SH-LWE400.2400/3F-900-500-EC |
| 1000х500 | 8000 | 10300 | 1730 | VMVP-SH-LWE310[2].1100[2]/3F-1000-500-EC |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - через ГЕРМОВВОДЫ, клеммы внутри
- Монтаж в ЛЮБОМ положении
- Возможность замены всех элементов установки без демонтажа
- Размер для подключения 200х100 мм
- Уровень шума в окружению 44-48 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 5004 матовый
- Cъемная шумоизолированная крышка
- Энергоэффективный и тихий ЕС вентилятор
- Допустимая температура эксплуатации -30...+40
- Класс защиты IP40
- Размеры корпуса 297х284х200 мм
- Масса 10.6 кг.
|
Применяем высококачественный тихий ЕС вентилятор "LONGWELL". Гарантия безотказной работы - 40000 часов! |
 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Размеры подключения воздуховодов, мм |
Тип рабочего колеса |
Мощность, Вт | Напря жение, В / Кол-во фаз | Ток, А | Частота вращения, об/мин | Толщина тепло изоляции, мм |
|
|
Модель |
| 200х100 |
LWE175 | 55 | 230 / 1 | 0,31 | 2800 | 30 | 44 | 10 | VMVP-SH-LWE175.55/1F-200-100-EC |
| LWE190 | 85 | 230 / 1 | 0,65 | 3300 | 30 | 48 | 10 | VMVP-SH-LWE190.85/1F-200-100-EC | |
| 300х150 | LWE190 | 85 | 230 / 1 | 0,65 | 3300 | 30 | 46 | 12 | VMVP-SH-LWE190.85/1F-300-150-EC |
| LWE220 | 168 | 230 / 1 | 1,27 | 3250 | 30 | 49 | 13 | VMVP-SH-LWE220.168/1F-300-150-EC | |
| 400х200 | LWE250 | 169 | 230 / 1 | 1,27 | 2570 | 45 | 47 | 16 | VMVP-SH-LWE250.169/1F-400-200-EC |
| LWE250 | 230 | 230 / 1 | 1,65 | 2700 | 45 | 47 | 17 | VMVP-SH-LWE250.230/1F-400-200-EC | |
| LWE250 | 432 | 230 / 1 | 2,1 | 3500 | 45 | 51 | 19 | VMVP-SH-LWE250.432/1F-400-200-EC | |
| 500х250 | LWE250 | 432 | 230 / 1 | 2,1 | 3500 | 45 | 50 | 26 | VMVP-SH-LWE250.432/1F-500-250-EC |
| LWE250 | 577 | 230 / 1 | 2,7 | 3560 | 45 | 53 | 26 | VMVP-SH-LWE250.577/1F-500-250-EC | |
| 500х300 | LWE250 | 577 | 230 / 1 | 2,7 | 3560 | 45 | 53 | 32 | VMVP-SH-LWE250.577/1F-500-300-EC |
| LWE250 | 520 | 230 / 1 | 2,5 | 3650 | 45 | 52 | 32 | VMVP-SH-LWE250.520/1F-500-300-EC | |
| 600х300 | LWE250 | 520 | 230 / 1 | 2,5 | 3650 | 45 | 50 | 36 | VMVP-SH-LWE250.520/1F-600-300-EC |
| LWE280 | 700 | 230 / 1 | 3,1 | 3270 | 45 | 49 | 38 | VMVP-SH-LWE280.700/1F-600-300-EC | |
| 600х350 | LWE280 | 700 | 230 / 1 | 3,1 |
3270 |
45 | 49 | 42 | VMVP-SH-LWE280.700/1F-600-350-EC |
| LWE310 | 1100 | 380 / 3 | 1,8 | 3000 | 45 | 49 | 46 | VMVP-SH-LWE310.1100/3F-600-350-EC | |
| 700х400 | LWE310 | 1100 | 380 / 3 | 1,8 | 3000 | 45 | 49 | 49 | VMVP-SH-LWE310.1100/3F-700-400-EC |
| LWE355 | 1500 | 380 / 3 | 3,2 | 2700 | 45 | 48 | 53 | VMVP-SH-LWE355.1500/3F-700-400-EC | |
| 800х500 | LWE355 | 1500 | 380 / 3 | 3.2 |
2700 |
45 | 49 | 64 | VMVP-SH-LWE355.1500/3F-800-500-EC |
| LWE355 | 3122 | 380 / 3 | 5.2 | 3800 | 45 | 56 | 71 | VMVP-SH-LWE355.3100/3F-800-500-EC | |
| 900х500 | LWE450 | 2406 | 380 / 3 | 4,2 | 2650 | 45 | 48 | 87 | VMVP-SH-LWE400.2400/3F-900-500-EC |
| 1000х500 | LWE310[2] | 1100 x [2] | 380 / 3 | 1,8 х [2] | 3000 | 45 | 52 | 108 | VMVP-SH-LWE310[2].1100[2]/3F-1000-500-EC |

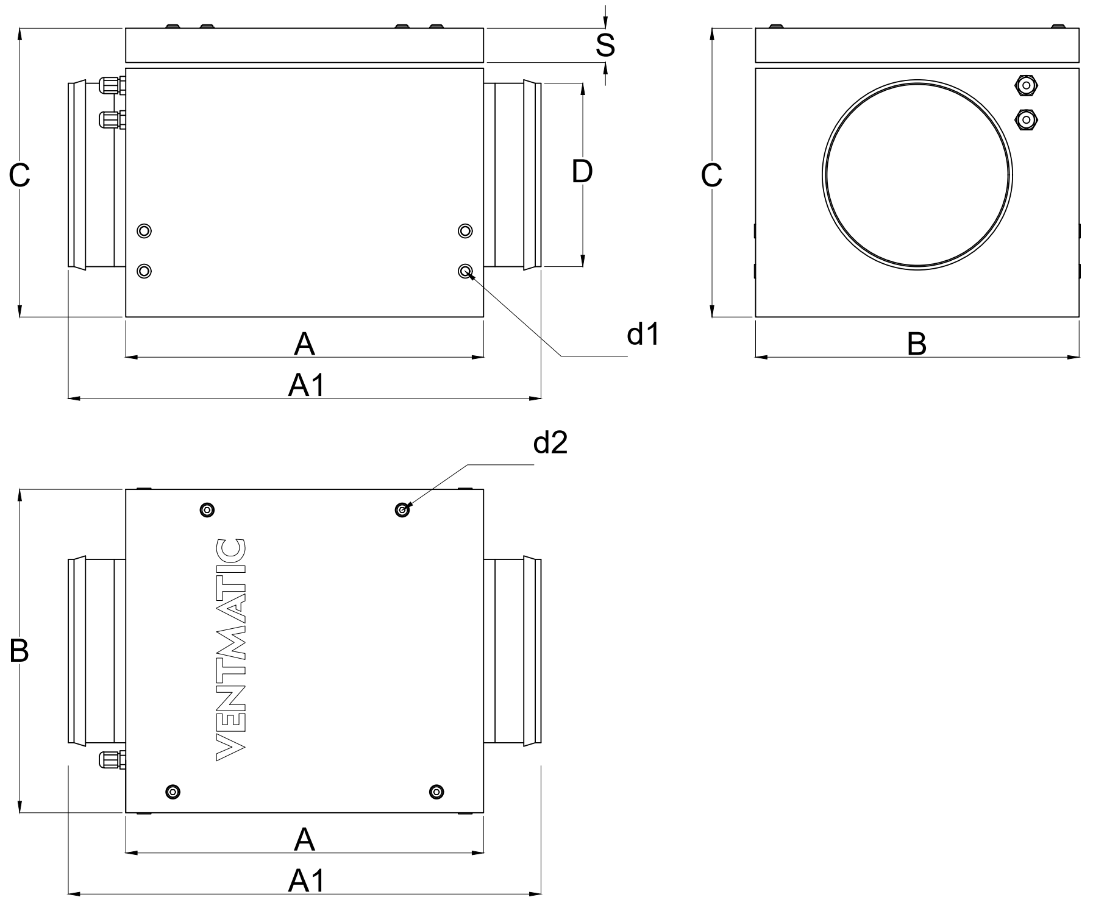

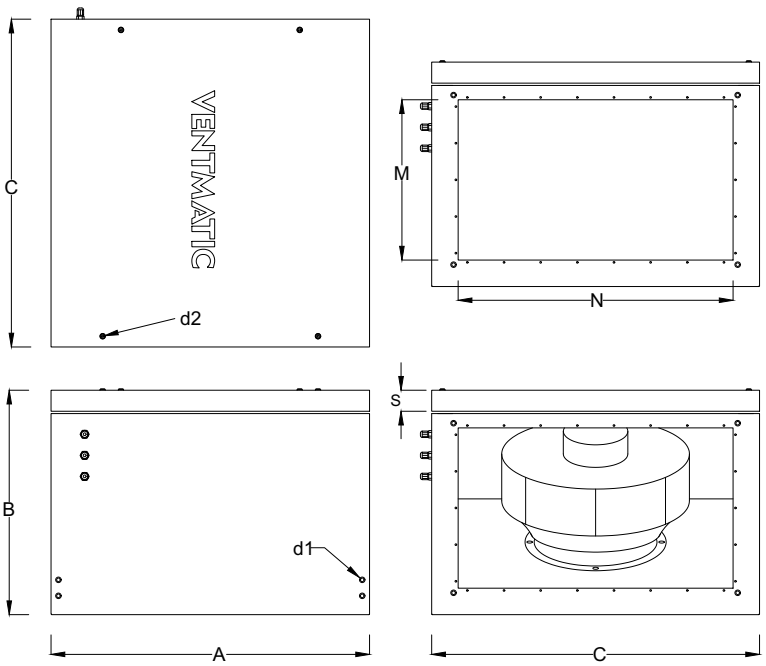

ГАБАРИТНЫЕ РАЗМЕРЫ
|
Типоразмер |
А |
В |
С |
N |
M |
S |
d1 |
d2 |
|
200х100 |
297 |
284 |
200 |
200 |
100 |
30 |
M8 |
M6 |
|
300х150 |
367 |
384 |
250 |
300 |
150 |
30 |
M8 |
M6 |
|
400х200 |
495 |
516 |
345 |
400 |
200 |
45 |
M8 |
M8 |
|
500х250 |
545 |
616 |
395 |
500 |
250 |
45 |
M8 |
M8 |
|
500х300 |
595 |
616 |
445 |
500 |
300 |
45 |
M8 |
M8 |
|
600х300 |
645 |
716 |
445 |
600 |
300 |
45 |
M8 |
M8 |
|
600х350 |
695 |
716 |
495 |
600 |
350 |
45 |
M8 |
M8 |
|
700х400 |
695 |
816 |
545 |
700 |
400 |
45 |
M8 |
M8 |
|
800х500 |
795 |
916 |
645 |
800 |
500 |
45 |
M8 |
M8 |
|
900х500 |
895 |
1016 |
645 |
900 |
500 |
45 |
M8 |
M8 |
|
1000х500 |
895 |
1116 |
645 |
1000 |
500 |
45 |
M8 |
M8 |

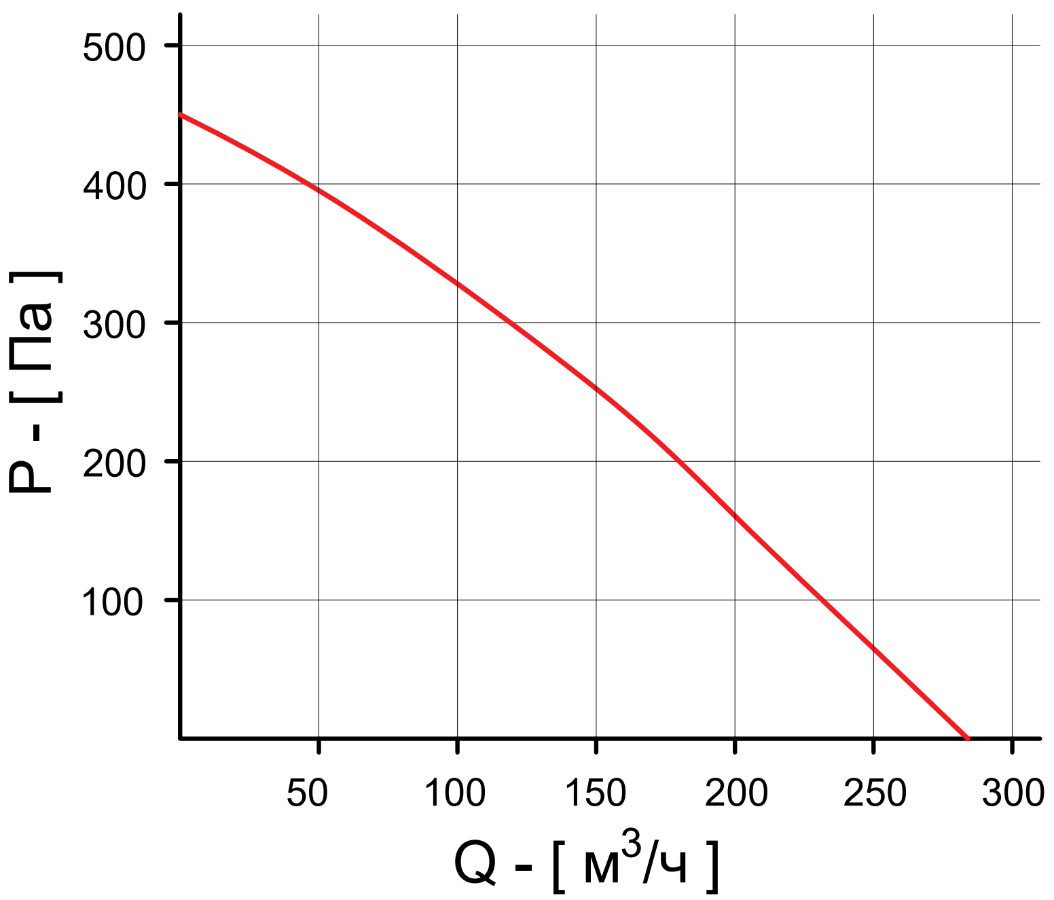

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 |
1 - VMVP-SH-LWE175.55/1F-200-100-EC 2 - VMVP-SH-LWE190.85/1F-200-100-EC |

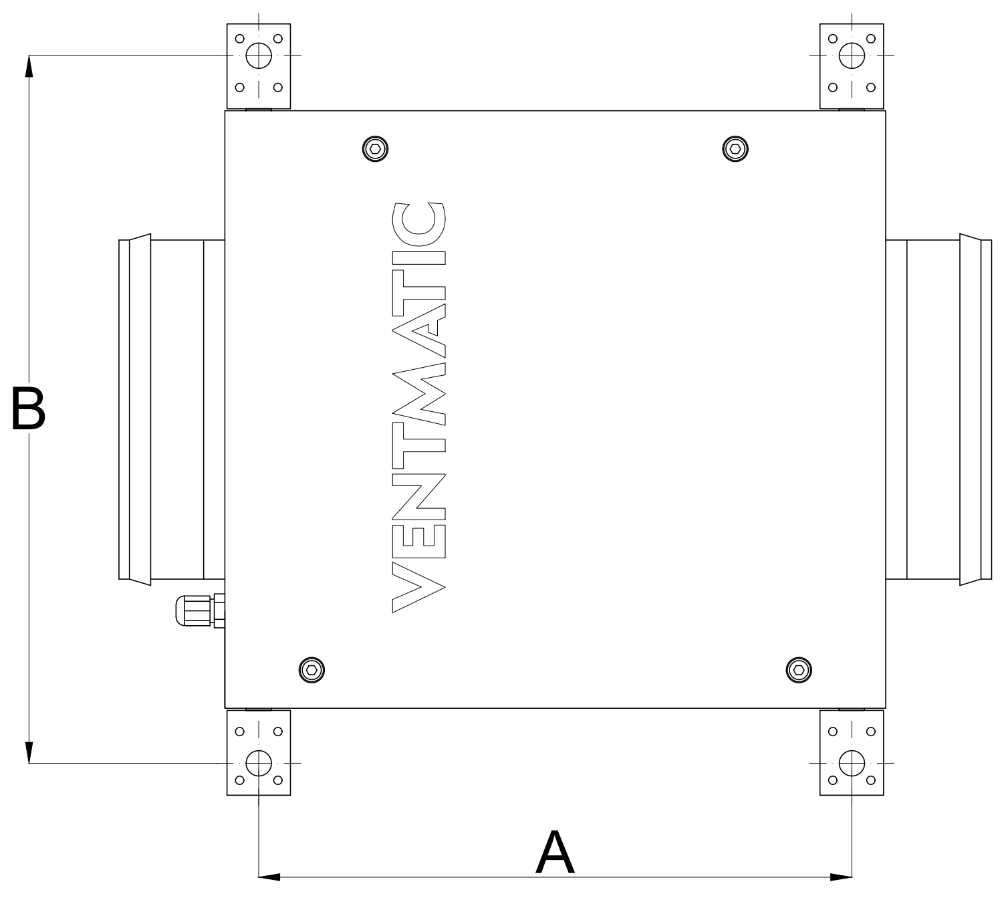

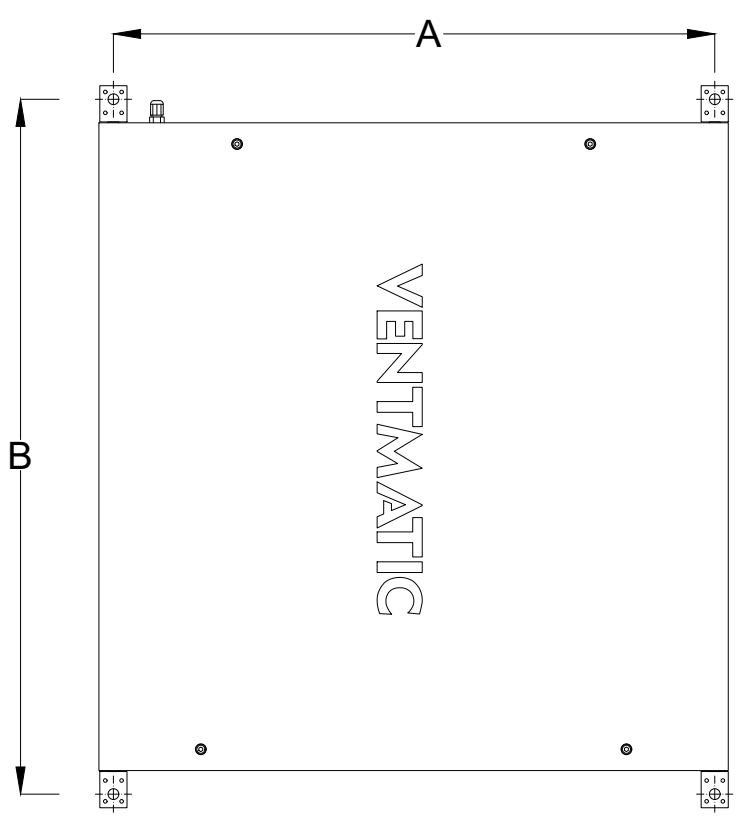

МОНТАЖНЫЕ РАЗМЕРЫ
 |
|
СХЕМА ПОДКЛЮЧЕНИЯ
КОМПЛЕКТ ПОСТАВКИ
|
1 |
Вентилятор серии VMVР-SH-ЕС |
1 шт. |
|
2 |
Паспорт изделия |
1 шт. |
|
3 |
Крепежные элементы |
1 компл. |
|
4 |
Упаковочная коробка или пупырка, стрейч, обрешетка |
1 шт. |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
