- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца;
- Особые условия поставки для дилеров и партнеров*
- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца;
- Особые условия поставки для дилеров и партнеров*
-
Описание

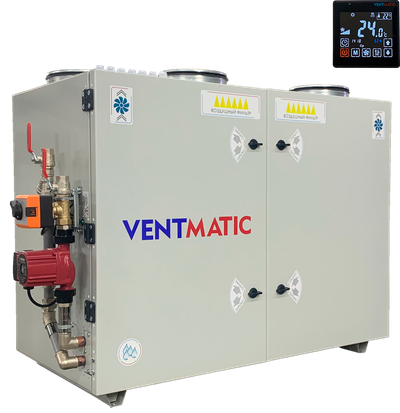

Серия VMPVU-W-RR-2-V напольных приточно-вытяжных установок с вертикальным выбросом, роторным рекуператором и водяным нагревом в шумоизолированном корпусе VENTMATIC представлена в 5-х типоразмерах:
Модель Диаметр подключения
приток/вытяжка, мм
Номинальная
произв., м3/ч,
приток/вытяжка
Масимальная
произв. м3/ч,
приток/вытяжка
Максимальный напор
приток/вытяжка, Па
VMPVU-W-RR-500-2-V 160 / 160 500 / 500 677 / 692 770 / 776
VMPVU-W-RR-750-2-V 200 / 200 750 / 750
840 / 880 850 / 850 VMPVU-W-RR-1000-2-V 250 / 250 1000 / 1000 1770 / 1820 1046 / 1046 VMPVU-W-RR-1500-2-V 400х200 / 400х200 1500 / 1500 2190 / 2190 1368 / 1368 VMPVU-W-RR-2000-2-V 500х250 / 500х250 2000 / 2000 2850 / 2970 1630 / 1630 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СПЕРЕДИ

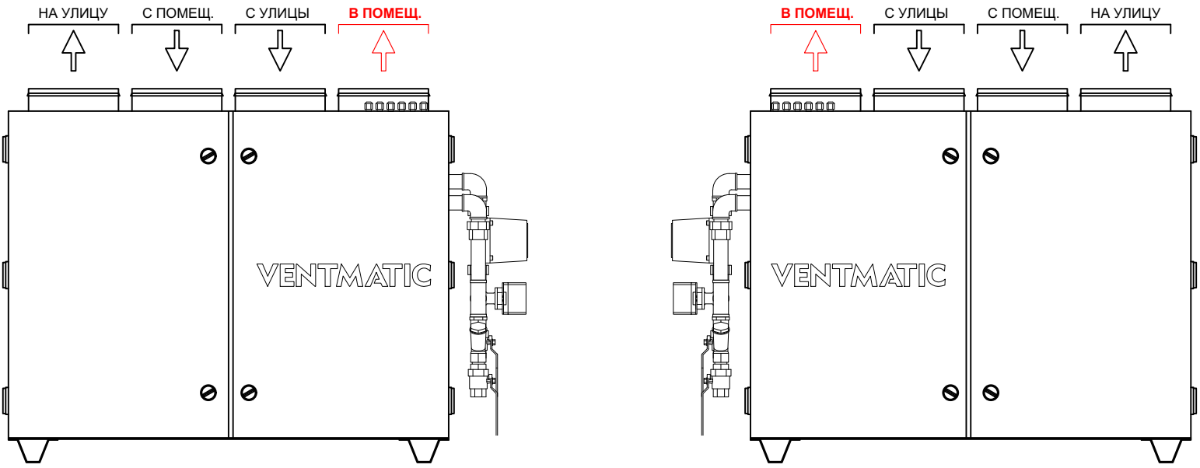

- 2 типа по расположению воздуховодов
- Электроподключение - СВЕХУ
- Монтаж в напольный или на кронштейны
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующим элементам
- Допустимая температура эксплуатации -30...+40 С
- Максимальный расход воздуха (приток / вытяжка) 677 / 692 м3/ч
- Номинальный расход воздуха (приток / вытяжка) 500 / 500 м3/ч
- Напор max (приток / вытяжка) 770 / 776 Па
- Энергоэффективные EC вентиляторы по 168 Вт 230В
- 5 скоростей вентиляторов
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, Web-Сервер
- Высокоэффективный роторный рекуператор с переменной производительностью
- Возврат конденсата в приточны воздух
- Водяной медно-алюминиевый нагреватель
- Узел регулирования температуры теплоносителя на копрусе установки
- Кассетные фильтры, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 54 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Класс защиты IP40
- Размеры корпуса 894х755х507 мм
- Масса 66.0 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Напряже
ние, В
Кол-во фаз
Потреб
ляемая мощность, Вт
Ток (max), А
Х-ка насоса / KVS клапана
Размер подключения труб, дюйм
Частота вращения вент. об/мин
Толщина шумо
изоляции, мм
Уровень шума, Дб
Масса, кг
VMPVU-W-RR-500-2-V
220-240
1
400
1,8
25-40 / 2.5
3/4"
3250
27
48
66
VMPVU-W-RR-750-2-V
520
2,3
25-40 / 2.5
3/4"
2570
27
49
89
VMPVU-W-RR-1000-2-V
780
3,5
25-40 / 2.5
3/4"
3500
27
53
147
VMPVU-W-RR-1500-2-V
1240
5.6
25-60 / 4.0
1"
3650
25
54
178
VMPVU-W-RR-2000-2-V
1480 6.7 25-60 / 4.0 1" 3270 25 51 205 Применяем высококачественные тихие ЕС вентиляторы
"LONGWELL". Гарантия безотказной работы - 40000 часов!
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИТОК ВЫТЯЖКА ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
- кнопка ПУСК/СТОП
- 5 скоростей вентилятора
- задание уставки (темп. подаваемого воздуха)
- установка времени и даты
- работа по расписанию
- режим ЛЕТО / ЗИМА
- индикация неисправностей
- индикация комнатной температуры
- индикация влажности в помещении
- адаптивная подсветка дисплея
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- раздельные настройки управления приточного и вытяжного вентиляторов
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
- клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРОВ - М5 (F5)
Тип фильтра Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Толщина, мм Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, % Начальное Конечное Кассетный (М5)F5 Ee 45-60%, Ea <20% 60 49 400 от -40до +60 не более 95 Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
Модель
А
В
С
А1
В1
D
N
M
VMPVU-W-RR-500-2-V
894
755
507
1046
857
160
VMPVU-W-RR-750-2-V
1054
780 577
1206
882
200
VMPVU-W-RR-1000-2-V
1392 1222 792 1122 100 250 VMPVU-W-RR-1500-2-V
1192 984 732 1344 1084 400 200 VMPVU-W-RR-2000-2-V
1392 1122 792 1544 1222 500 250 СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
КОМПЛЕКТ ПОСТАВКИ
Установка приточно-вытяжная напольная серии VMPVU-W-RR-2-V в сборе 1 шт Панель управления автоматикой
1 шт Паспорт изделия 1 шт Деревянный поддон (обрешетка) 1 шт ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
Серия VMPVU-W-RR-2-V напольных приточно-вытяжных установок с вертикальным выбросом, роторным рекуператором и водяным нагревом в шумоизолированном корпусе VENTMATIC представлена в 5-х типоразмерах:
| Модель |
Диаметр подключения приток/вытяжка, мм |
Номинальная произв., м3/ч, приток/вытяжка |
Масимальная произв. м3/ч, приток/вытяжка |
Максимальный напор приток/вытяжка, Па |
| VMPVU-W-RR-500-2-V | 160 / 160 | 500 / 500 | 677 / 692 |
770 / 776 |
| VMPVU-W-RR-750-2-V | 200 / 200 |
750 / 750 |
840 / 880 | 850 / 850 |
| VMPVU-W-RR-1000-2-V | 250 / 250 | 1000 / 1000 | 1770 / 1820 | 1046 / 1046 |
| VMPVU-W-RR-1500-2-V | 400х200 / 400х200 | 1500 / 1500 | 2190 / 2190 | 1368 / 1368 |
| VMPVU-W-RR-2000-2-V | 500х250 / 500х250 | 2000 / 2000 | 2850 / 2970 | 1630 / 1630 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СПЕРЕДИ
- 2 типа по расположению воздуховодов
- Электроподключение - СВЕХУ
- Монтаж в напольный или на кронштейны
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующим элементам
- Допустимая температура эксплуатации -30...+40 С
- Максимальный расход воздуха (приток / вытяжка) 677 / 692 м3/ч
- Номинальный расход воздуха (приток / вытяжка) 500 / 500 м3/ч
- Напор max (приток / вытяжка) 770 / 776 Па
- Энергоэффективные EC вентиляторы по 168 Вт 230В
- 5 скоростей вентиляторов
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, Web-Сервер
- Высокоэффективный роторный рекуператор с переменной производительностью
- Возврат конденсата в приточны воздух
- Водяной медно-алюминиевый нагреватель
- Узел регулирования температуры теплоносителя на копрусе установки
- Кассетные фильтры, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 54 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Класс защиты IP40
- Размеры корпуса 894х755х507 мм
- Масса 66.0 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
Напряжение, В |
Кол-во фаз |
Потребляемая мощность, Вт |
Ток (max), А |
Х-ка насоса / KVS клапана |
Размер подключения труб, дюйм |
Частота вращения вент. об/мин |
Толщина шумоизоляции, мм |
Уровень шума, Дб |
Масса, кг |
|
VMPVU-W-RR-500-2-V |
220-240
|
1
|
400 |
1,8 |
25-40 / 2.5 |
3/4" |
3250 |
27 |
48 |
66 |
|
VMPVU-W-RR-750-2-V |
520 |
2,3 |
25-40 / 2.5 |
3/4" |
2570 |
27 |
49 |
89 |
||
|
VMPVU-W-RR-1000-2-V |
780 |
3,5 |
25-40 / 2.5 |
3/4" |
3500 |
27 |
53 |
147 |
||
|
VMPVU-W-RR-1500-2-V |
1240 |
5.6 |
25-60 / 4.0 |
1" |
3650 |
25 |
54 |
178 |
||
|
VMPVU-W-RR-2000-2-V |
1480 | 6.7 | 25-60 / 4.0 | 1" | 3270 | 25 | 51 | 205 |
|
Применяем высококачественные тихие ЕС вентиляторы "LONGWELL". Гарантия безотказной работы - 40000 часов! |
 |
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПРИТОК | ВЫТЯЖКА |
 |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
 |
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- раздельные настройки управления приточного и вытяжного вентиляторов
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
- клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРОВ - М5 (F5)
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
| Начальное | Конечное | ||||||
| Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Модель |
А |
В |
С |
А1 |
В1 |
D |
N |
M |
|
VMPVU-W-RR-500-2-V |
894 |
755 |
507 |
1046 |
857 |
160 |
|
|
|
VMPVU-W-RR-750-2-V |
1054 |
780 |
577 |
1206 |
882 |
200 |
|
|
|
VMPVU-W-RR-1000-2-V |
1392 | 1222 | 792 | 1122 | 100 | 250 | ||
|
VMPVU-W-RR-1500-2-V |
1192 | 984 | 732 | 1344 | 1084 | 400 | 200 | |
|
VMPVU-W-RR-2000-2-V |
1392 | 1122 | 792 | 1544 | 1222 | 500 | 250 |
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
КОМПЛЕКТ ПОСТАВКИ
| Установка приточно-вытяжная напольная серии VMPVU-W-RR-2-V в сборе | 1 шт |
|
Панель управления автоматикой |
1 шт |
| Паспорт изделия | 1 шт |
| Деревянный поддон (обрешетка) | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
