- Под заказ 30 календарных дней;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки для монтажных организаций;
- Под заказ 30 календарных дней;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки для монтажных организаций;
-
Описание
Серия VMPVU-PKMiV кмпактных приточно-вытяжных напольных установок с роторным рекуператором и электрическим нагревателем представлена в 3-х типоразмерах:
Модель Размер подключения
приток/вытяжка, мм
Номинальная
произв., м3/ч,
приток/вытяжка
Масимальная
произв. м3/ч,
приток/вытяжка
Максимальный напор
приток/вытяжка, Па
VMPVU-PKMiV-E-RR-1000-6/3-1-EC-A D250 / D250 1000 / 1000 1530 / 1618 1000 / 1050
VMPVU-PKMiV-E-RR-1500-9/3-1-EC-A 400х200 / 400х200 1500 / 1500 1960 / 2060 1455 / 1460 VMPVU-PKMiV-E-RR-2000-12/3-1-EC-A 500х250 / 500х250 2000 / 2000
2910 / 3090 1630 / 1630 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- ВЫБРОС ВОЗДУХА ВВЕРХ
- Сторона обслуживания - СПЕРЕДИ
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующим элементам
- Допустимая температура эксплуатации -30...+40 С
- Максимальный расход воздуха (приток / вытяжка) 1530 / 1618 м3/ч
- Номинальный расход воздуха (приток / вытяжка) 1000 / 1000 м3/ч
- Напор max (приток / вытяжка) 1000 / 1050 Па
- Энергоэффективные EC вентиляторы по 432 Вт 230В
- 5 скоростей вентиляторов
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, Web-Сервер
- Высокоэффективный роторный теплоутилизатор с регулировкой скорости вращения
- Разморозка рекуператора по датчику перепада давления
- Оребренный комбинированный ТЭН 6 кВт / 380 В
- Кассетные фильтры, класс очистки М5 (F5)
- Уровень шума в окружению 50 дБ max
- Толщина шумоизолированной стенки 25 мм
- Класс защиты IP40
- Размеры корпуса 1249х974х674 мм
- Масса 157 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Напря жение, В
Кол-во фаз
Потреб
ляемая мощность, Вт
Ток (max), А
Тип электро
нагрева
теля
Мощн эл.нагрева, кВт
Частота вращ.
вент. об/мин (max)
Толщина шумо
изоляции, мм
Уровень шума, Дб
Масса, кг
VMPVU-PKMiV-E-RR-1000-6/3-1-EC-A
380
3
6450
9,8
ТЕНР
6
3500
25
50
157
VMPVU-PKMiV-E-RR-1500-9/3-1-EC-A
9500 14,5
ТЕНР
9
3650
25
54
181
VMPVU-PKMiV-E-RR-2000-12/3-1-EC-A
12700
19,4
ТЕНР
12
3270
25
52
200

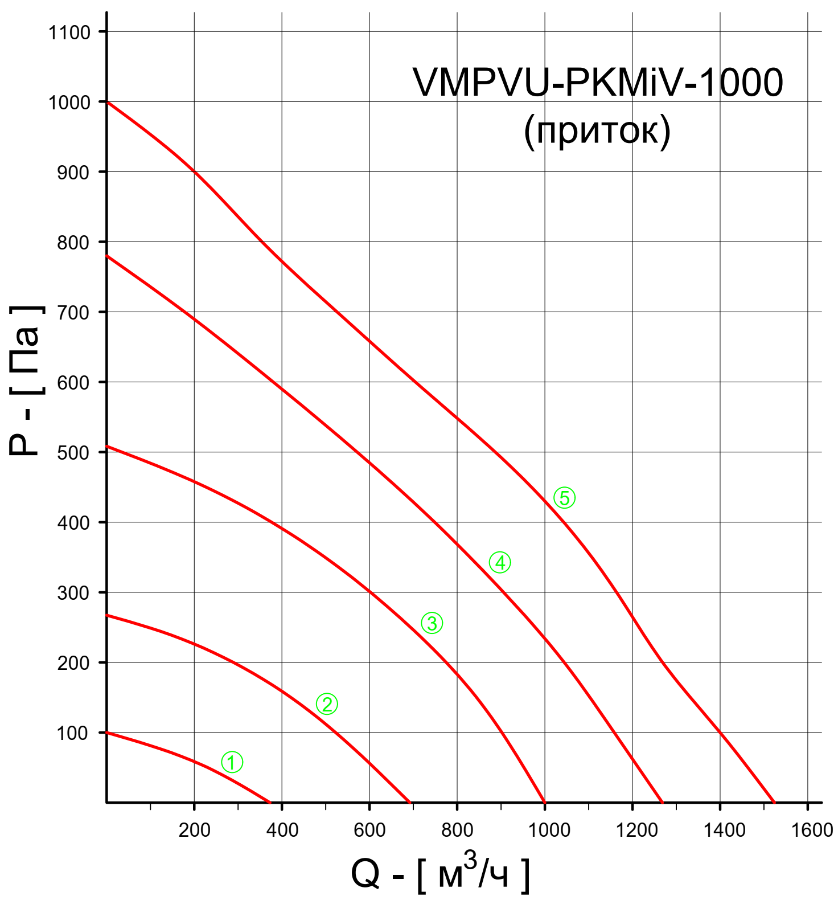

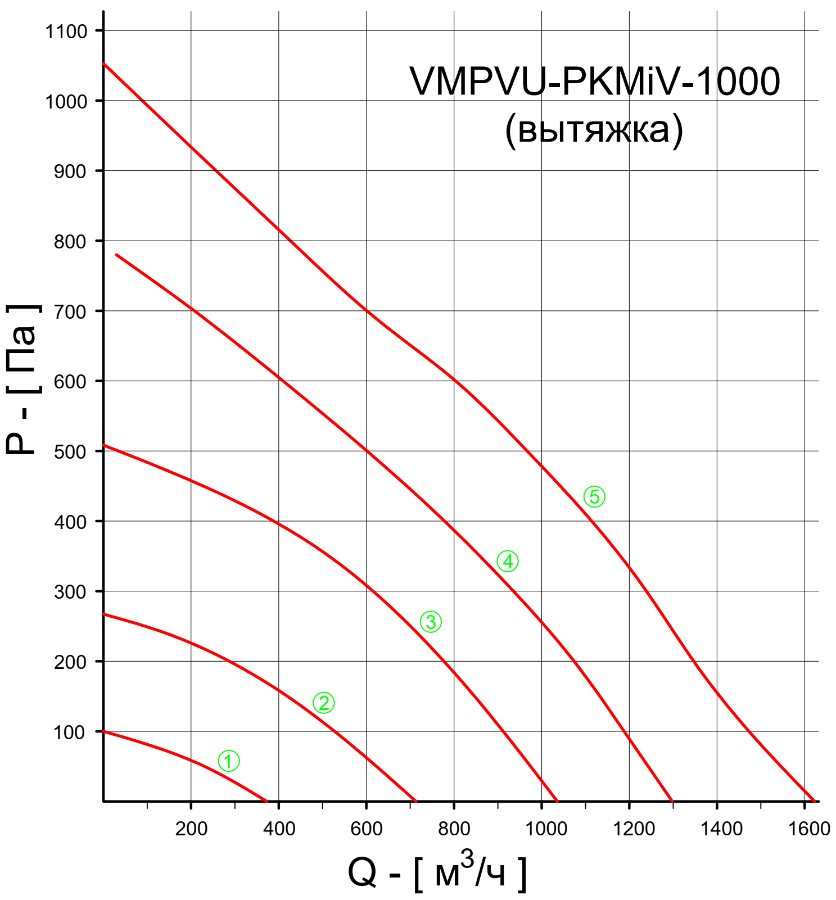

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

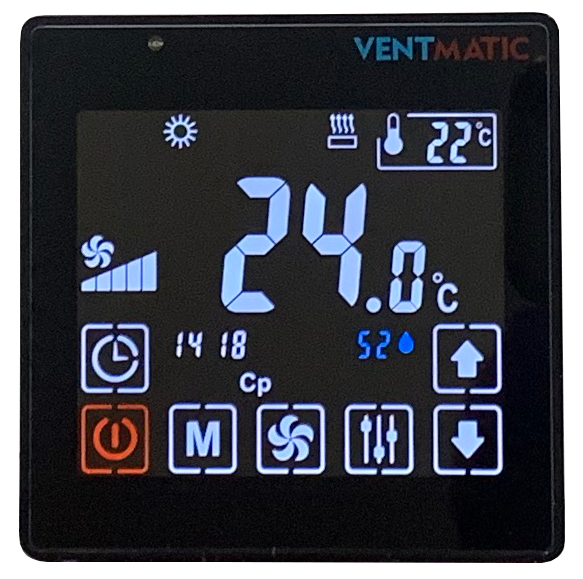

ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
- кнопка ПУСК/СТОП
- 5 скоростей вентилятора
- задание уставки (темп. подаваемого воздуха)
- установка времени и даты
- работа по расписанию
- режим ЛЕТО / ЗИМА
- индикация неисправностей
- индикация комнатной температуры
- индикация влажности в помещении
- адаптивная подсветка дисплея
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- раздельные настройки управления приточного и вытяжного вентиляторов
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
- клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРОВ - М5 (F5)
Тип фильтра Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Толщина, мм Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, % Начальное Конечное Кассетный (М5)F5 Ee 45-60%, Ea <20% 60 49 400 от -40до +60 не более 95 Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.

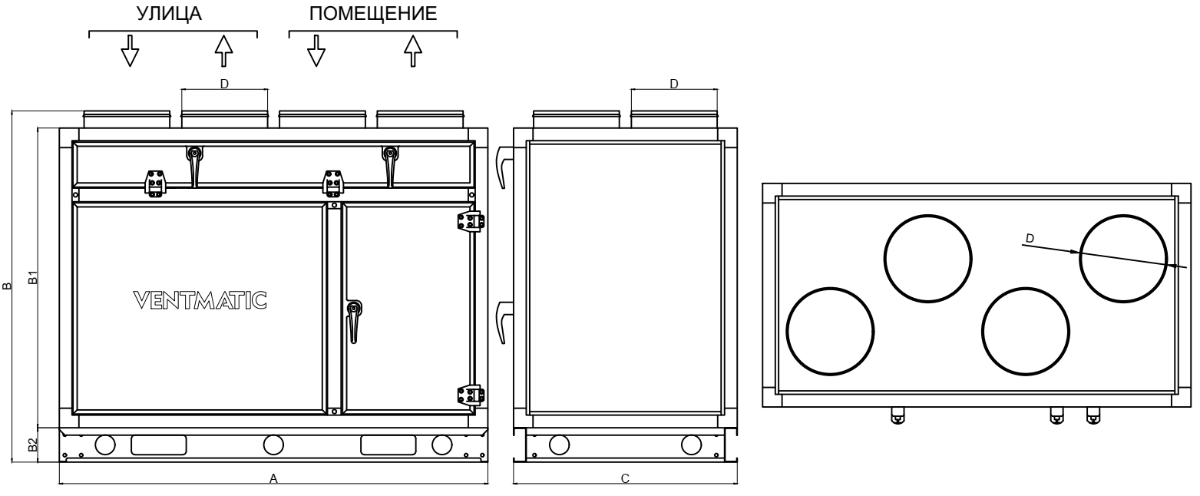

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель
А
В
С
В1
В2
D
N
M
VMPVU-PKMiV-E-RR-1000-6/3-1-EC-A
1249
974
674
874
100
250
VMPVU-PKMiV-E-RR-1500-9/3-1-EC-A
1192
1084 732
984
100
200
400 VMPVU-PKMiV-E-RR-2000-12/3-1-EC-A
1392 1222 792 1122 100 250 500 СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
КОМПЛЕКТ ПОСТАВКИ
Установка приточно-вытяжная серии VMPVU-PKMiV-E-PR в сборе 1 шт Панель управления автоматикой
1 шт Паспорт изделия 1 шт Деревянный поддон (обрешетка) 1 шт ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
Серия VMPVU-PKMiV кмпактных приточно-вытяжных напольных установок с роторным рекуператором и электрическим нагревателем представлена в 3-х типоразмерах:
| Модель |
Размер подключения приток/вытяжка, мм |
Номинальная произв., м3/ч, приток/вытяжка |
Масимальная произв. м3/ч, приток/вытяжка |
Максимальный напор приток/вытяжка, Па |
| VMPVU-PKMiV-E-RR-1000-6/3-1-EC-A | D250 / D250 | 1000 / 1000 | 1530 / 1618 |
1000 / 1050 |
| VMPVU-PKMiV-E-RR-1500-9/3-1-EC-A | 400х200 / 400х200 | 1500 / 1500 | 1960 / 2060 | 1455 / 1460 |
| VMPVU-PKMiV-E-RR-2000-12/3-1-EC-A | 500х250 / 500х250 |
2000 / 2000 |
2910 / 3090 | 1630 / 1630 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- ВЫБРОС ВОЗДУХА ВВЕРХ
- Сторона обслуживания - СПЕРЕДИ
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующим элементам
- Допустимая температура эксплуатации -30...+40 С
- Максимальный расход воздуха (приток / вытяжка) 1530 / 1618 м3/ч
- Номинальный расход воздуха (приток / вытяжка) 1000 / 1000 м3/ч
- Напор max (приток / вытяжка) 1000 / 1050 Па
- Энергоэффективные EC вентиляторы по 432 Вт 230В
- 5 скоростей вентиляторов
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, Web-Сервер
- Высокоэффективный роторный теплоутилизатор с регулировкой скорости вращения
- Разморозка рекуператора по датчику перепада давления
- Оребренный комбинированный ТЭН 6 кВт / 380 В
- Кассетные фильтры, класс очистки М5 (F5)
- Уровень шума в окружению 50 дБ max
- Толщина шумоизолированной стенки 25 мм
- Класс защиты IP40
- Размеры корпуса 1249х974х674 мм
- Масса 157 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
Напря жение, В |
Кол-во фаз |
Потребляемая мощность, Вт |
Ток (max), А |
Тип электронагревателя |
Мощн эл.нагрева, кВт |
Частота вращ.вент. об/мин (max) |
Толщина шумоизоляции, мм |
Уровень шума, Дб |
Масса, кг |
|
VMPVU-PKMiV-E-RR-1000-6/3-1-EC-A |
380
|
3
|
6450 |
9,8 |
ТЕНР |
6 |
3500 |
25 |
50 |
157 |
|
VMPVU-PKMiV-E-RR-1500-9/3-1-EC-A |
9500 |
14,5 |
ТЕНР |
9 |
3650 |
25 |
54 |
181 |
||
|
VMPVU-PKMiV-E-RR-2000-12/3-1-EC-A |
12700 |
19,4 |
ТЕНР |
12 |
3270 |
25 |
52 |
200 |
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
 |
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- раздельные настройки управления приточного и вытяжного вентиляторов
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ
- клеенные КАССЕТНЫЕ фильтры толщиной 60 мм и мягкой рамкой на входах приточного и вытяжного воздуха в установку
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРОВ - М5 (F5)
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
| Начальное | Конечное | ||||||
| Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтры меняются по сработке автоматики установки. На панели управления появится код ошибки, но установка продолжит работать. Использованные фильтры утилизируются, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Модель |
А |
В |
С |
В1 |
В2 |
D |
N |
M |
|
VMPVU-PKMiV-E-RR-1000-6/3-1-EC-A |
1249 |
974 |
674 |
874 |
100 |
250 |
|
|
|
VMPVU-PKMiV-E-RR-1500-9/3-1-EC-A |
1192 |
1084 |
732 |
984 |
100 |
|
200 |
400 |
|
VMPVU-PKMiV-E-RR-2000-12/3-1-EC-A |
1392 | 1222 | 792 | 1122 | 100 | 250 | 500 |
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
КОМПЛЕКТ ПОСТАВКИ
| Установка приточно-вытяжная серии VMPVU-PKMiV-E-PR в сборе | 1 шт |
|
Панель управления автоматикой |
1 шт |
| Паспорт изделия | 1 шт |
| Деревянный поддон (обрешетка) | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
