VMPU-PKMi-4-FK(G4)-HE-RН31С/1.1/3 Установка приточная, типоразмер 4, электронагрев, АС/380

ПРОДУКЦИЯ
МОНОБЛОЧНЫЕ ПРИТОЧНЫЕ УСТАНОВКИ С АСИНХРОННЫМ ЭЛ.ДВИГАТЕЛЕМ 1200 - 8000 м3/ч. СЕРИЯ PK Mini
МОНОБЛОЧНЫЕ ПРИТОЧНЫЕ УСТАНОВКИ 1200 - 8000 м3/ч ЭЛЕКТРОНАГРЕВ. СЕРИЯ PK MINI
VMPU-PKMi-4-FK(G4)-HE-RН31С/1.1/3 Установка приточная, типоразмер 4, электронагрев, АС/380
VMPU-PKMi-4-FK(G4)-HE-RН31С/1.1/3 Установка приточная, типоразмер 4, электронагрев, АС/380
VMPU-PKMi-4-FK(G4)-HE-RН31С/1.1/3 Установка приточная, типоразмер 4, электронагрев, АС/380
VMPU-PKMi-4-FK(G4)-HE-RН31С/1.1/3 Установка приточная, типоразмер 4, электронагрев, АС/380
  • VMPU-PKMi-4-FK(G4)-HE-RН31С/1.1/3 Установка приточная, типоразмер 4, электронагрев, АС/380
  • VMPU-PKMi-4-FK(G4)-HE-RН31С/1.1/3 Установка приточная, типоразмер 4, электронагрев, АС/380
  • VMPU-PKMi-4-FK(G4)-HE-RН31С/1.1/3 Установка приточная, типоразмер 4, электронагрев, АС/380
  • VMPU-PKMi-4-FK(G4)-HE-RН31С/1.1/3 Установка приточная, типоразмер 4, электронагрев, АС/380
Артикул: 305
VMPU-PKMi-4-FK(G4)-HE-RН31С/1.1/3 Установка приточная, типоразмер 4, электронагрев, АС/380
  • Под заказ 25 календарных дней;
  • Собственное производство;
  • Гарантия 24 месяца с даты продажи;
  • Особые условия поставки для монтажных организаций;
Толщина стенки
Выберите параметр
Толщина стенки
Тип
Выберите параметр
Тип
Мощность электронагревателя, квт
Выберите параметр
Мощность электронагревателя, квт
264 369 ₽

Купить в 1 клик
  • Под заказ 25 календарных дней;
  • Собственное производство;
  • Гарантия 24 месяца с даты продажи;
  • Особые условия поставки для монтажных организаций;

  • Описание

    Линейка моноблочных каркасно-панельных установок VMPU-PKMi c электронагревом состоит из 7 типоразмеров:


    Типоразмер Размер подкл. воздуховодов Тип MAX производи тельность, м3/ч MAX напор, Па Номинальная производительность
    VMPU-PKMi-1 400х200 подвесная / напольная 1780 582 1000
    VMPU-PKMi-2 500х250 подвесная / напольная 2610 805 1700
    VMPU-PKMi-3 600х300 подвесная / напольная 4120 980 2700
    VMPU-PKMi-4 700х400 напольная 5440 1290 3800
    VMPU-PKMi-5 800х500 напольная 6600 1560 5600
    VMPU-PKMi-6 900х500 напольная 7800 1520 6500
    VMPU-PKMi-7 1000х500 напольная 9250 1680 8000


    ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ


    • Сторона обслуживания - ПРАВАЯ или ЛЕВАЯ
    • Электроподключение - на стороне обслуживания
    • Монтаж в ЛЮБОМ положении установок с электронагревом VMPU-PKMi-НE
    • Возможность замены всех элементов установки без демонтажа
    • Удобный доступ к фильтрующему элементу
    • Допустимая температура эксплуатации -30...+40 С
    • Класс защиты IP40


    ФУНКЦИОНАЛ УСТАНОВОК VMPU-PKMi-HE

    • фильтрация воздуха. Класс G4
    • электронагрев 18 - 54 кВт


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВОК VMPU-PKMi-3


    Типоразмер Вентиляторный блок Тип/класс очитки фильтра Электронагреватель
    Свободное колесо
    		 Номинал эл.двигателя/об.мин

    Нап

    ряже

    ние,В

    		 Потр. мощность, кВт Ток, А Электрич. мощность, кВт * Ток, А К-во ступеней Конфигу рация ступеней
    VMPU-PKMi-4 RH31C-1R 5АИ71B2 / 2930 380 1,1 1,7 карманный / G4 18 27.6 1 18
    22.5 34.1 1 22.5
    24 36.5 1 24
    27 41 2 13.5+13.5
    30 45.6 2 18+12
    36 58.1 2 18+18
    45 68.4 2 22.5+22.5
    54 82.2 3 18+18+18

    * - показатели тепловой мощности электронагревателей эквивалентны электрической

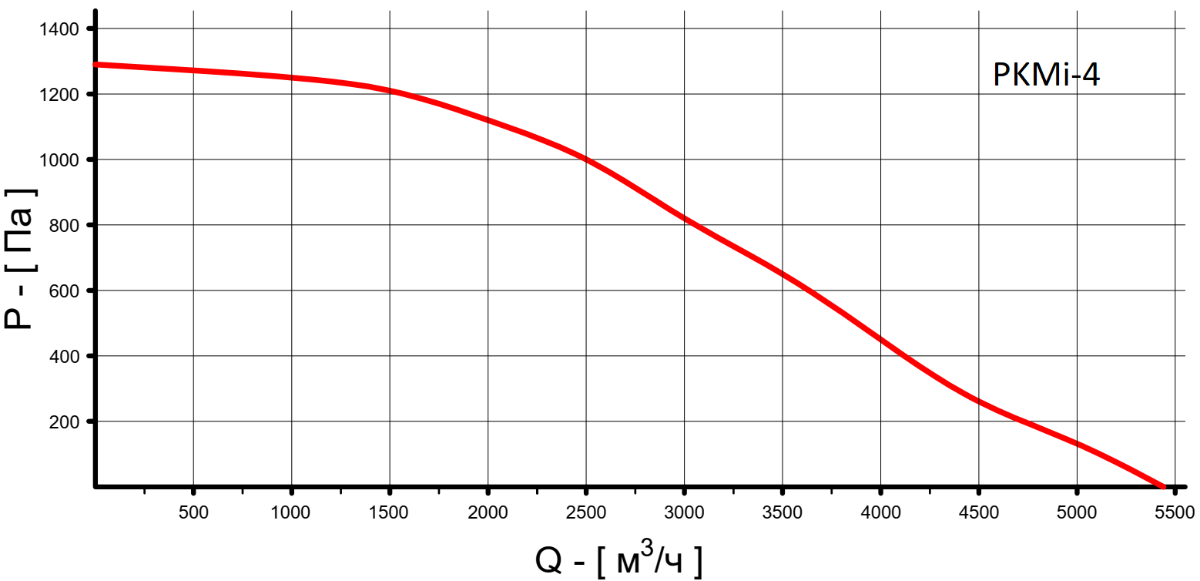

    АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ПОСТАВКИ

    Установка приточная соответствующего типоразмера с толщиной стенки 25 мм. или 45 мм. со встроенной секцией фильтра, электронагревателем, вентиляторным блоком напольного или подвесного типа 1 шт
    Заслонка воздушная соответствующего типоразмера 1 шт
    Встроенный электропривод воздушной заслонки без пружинного возврата на 5Nm 230VAC 1 шт
    Фильтр-вставка карманного типа соответствующего типоразмера. Класс очистки G4. 1 шт
    Встроенное реле дифференциального давления 50-500 Па контроля засоренности фильтра 1 шт
    Встроенное реле дифференциального давления 50-500 Па контроля работы вентилятора 1 шт


    ГАБАРИТНЫЕ РАЗМЕРЫ

    Подвесного исполнения:

    С толщиной стенки 45 мм

    Типоразмер А, мм B, мм C, мм A1, мм N, мм M, мм Вес, кг
    VMPU-PKMi-1 1420 430 630 1300 400 200 81
    VMPU-PKMi-2 1420 480 730 1300 500 250 97
    VMPU-PKMi-3 1520 530 830 1400 600 300 109
    VMPU-PKMi-4 1600 630 930 1480 700 400 128

    С толщиной стенки 25 мм

    Типоразмер А, мм B, мм C, мм A1, мм N, мм M, мм Вес, кг
    VMPU-PKMi-1 1382 392 592 1262 400 200 72
    VMPU-PKMi-2 1382 442 692 1262 500 250 89
    VMPU-PKMi-3 1482 492 792 1362 600 300 100
    VMPU-PKMi-4 1562 592 892 1442 700 400 114


    Напольного исполнения:

    С толщиной стенки 45 мм

    Типоразмер А, мм B, мм C, мм A1, мм B1, мм N, мм M, мм Вес, кг
    VMPU-PKMi-1 1420 550
    		 630 1300 430
    		 400 200 98
    VMPU-PKMi-2 1420 600
    		 730 1300 480
    		 500 250 118
    VMPU-PKMi-3 1520 650
    		 830 1400 530
    		 600 300 127
    VMPU-PKMi-4 1600 750
    		 930 1480 630
    		 700 400

    146
    VMPU-PKMi-5 1700 850
    		 1030 1580 730
    		 800 500 163
    VMPU-PKMi-6 1800 850
    		 1130 1680 730
    		 900 500 217
    VMPU-PKMi-7 1800 850
    		 1230 1680 730
    		 1000 500 241

    С толщиной стенки 25 мм

    Типоразмер А, мм B, мм C, мм A1, мм B1, мм N, мм M, мм Вес, кг
    VMPU-PKMi-1 1382 502
    		 592 1262 392
    		 400 200 90
    VMPU-PKMi-2 1382 562
    		 692 1262 442
    		 500 250 102
    VMPU-PKMi-3 1482 612
    		 792 1362 492
    		 600 300 108
    VMPU-PKMi-4 1562 712
    		 892 1442 592
    		 700 400

    134
    VMPU-PKMi-5 1662 812
    		 992 1542 692
    		 800 500 151
    VMPU-PKMi-6 1762 812 1092 1642 692 900 500 198
    VMPU-PKMi-7 1762 812 1092 1642 692 1000 500 228


    ПОКАЗАТЕЛИ НАДЕЖНОСТИ


    Гарантийный срок, лет

    2

    Назначенный срок службы, лет не менее

    8

    Срок хранения, лет

    1
