Артикул: 303
186246 руб.
можно купить в кредит
- Под заказ 25 календарных дней;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки для монтажных организаций;
Линейка моноблочных каркасно-панельных установок VMPU-PKMi c электронагревом состоит из 7 типоразмеров:
| Типоразмер | Размер подкл. воздуховодов | Тип | MAX производи тельность, м3/ч | MAX напор, Па | Номинальная производительность |
| VMPU-PKMi-1 | 400х200 | подвесная / напольная | 1780 | 582 | 1000 |
| VMPU-PKMi-2 | 500х250 | подвесная / напольная | 2610 | 805 | 1700 |
| VMPU-PKMi-3 | 600х300 | подвесная / напольная | 4120 | 980 | 2700 |
| VMPU-PKMi-4 | 700х400 | напольная | 5440 | 1290 | 3800 |
| VMPU-PKMi-5 | 800х500 | напольная | 6600 | 1560 | 5600 |
| VMPU-PKMi-6 | 900х500 | напольная | 7800 | 1520 | 6500 |
| VMPU-PKMi-7 | 1000х500 | напольная | 9250 | 1680 | 8000 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - ПРАВАЯ или ЛЕВАЯ
- Электроподключение - на стороне обслуживания
- Монтаж в ЛЮБОМ положении установок с электронагревом VMPU-PKMi-НE
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
ФУНКЦИОНАЛ УСТАНОВОК VMPU-PKMi-HE
- фильтрация воздуха. Класс G4
- электронагрев 9 - 24 кВт
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВОК VMPU-PKMi-2
| Типоразмер | Вентиляторный блок | Тип/класс очитки фильтра | Электронагреватель | |||||||
| Свободное колесо |
Номинал эл.двигателя/об.мин |
Нап ряже ние,В |
Потр. мощность, кВт | Ток, А | Электрич. мощность, кВт * | Ток, А | К-во ступеней | Конфигу рация ступеней | ||
| VMPU-PKMi-2 | RH25C-1R | 5АИ63B2 / 2930 | 380 | 0,55 | 0.98 | карманный / G4 | 9 | 13.6 | 1 | 9 |
| 12 | 18.3 | 1 | 12 | |||||||
| 15 | 22.8 | 1 | 15 | |||||||
| 18 | 27.6 | 1 | 18 | |||||||
| 22.5 | 34.1 | 1 | 22.5 | |||||||
| 24 | 36.5 | 1 | 24 | |||||||
* - показатели тепловой мощности электронагревателей эквивалентны электрической

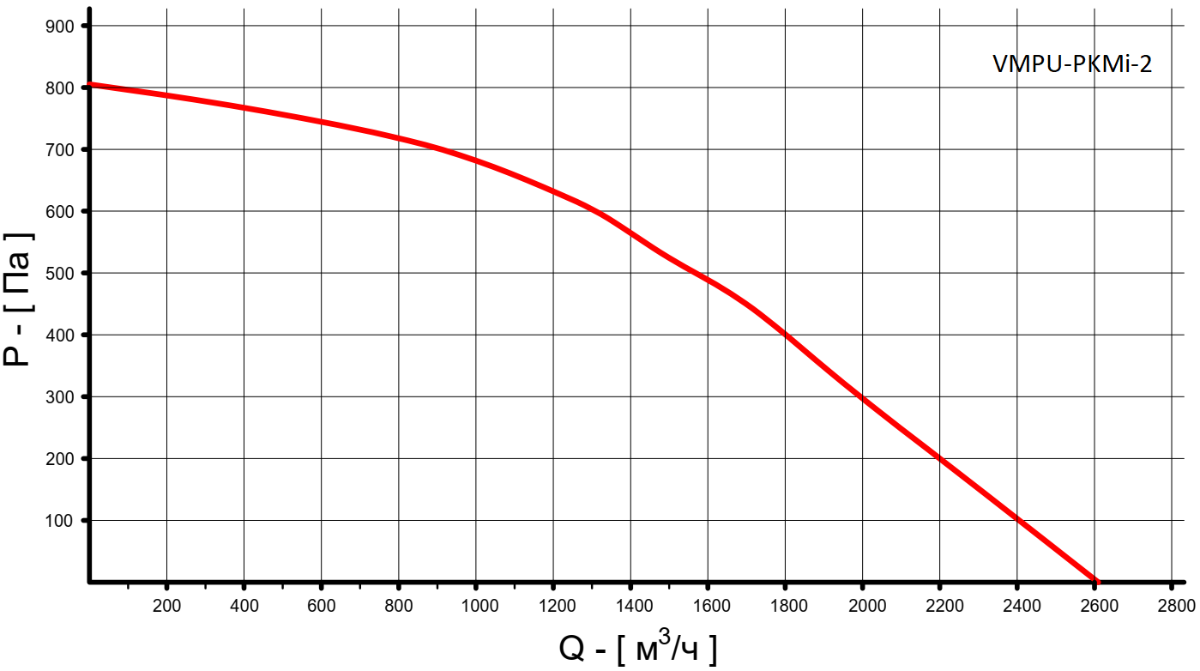

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВКИ VMPU-PKMi-2
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ПОСТАВКИ
| Установка приточная соответствующего типоразмера с толщиной стенки 25 мм. или 45 мм. со встроенной секцией фильтра, электронагревателем, вентиляторным блоком напольного или подвесного типа | 1 шт |
| Заслонка воздушная соответствующего типоразмера | 1 шт |
| Встроенный электропривод воздушной заслонки без пружинного возврата на 5Nm 230VAC | 1 шт |
| Фильтр-вставка карманного типа соответствующего типоразмера. Класс очистки G4. | 1 шт |
| Встроенное реле дифференциального давления 50-500 Па контроля засоренности фильтра | 1 шт |
| Встроенное реле дифференциального давления 50-500 Па контроля работы вентилятора | 1 шт |
ГАБАРИТНЫЕ РАЗМЕРЫ
Подвесного исполнения:
С толщиной стенки 45 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1 | 1420 | 430 | 630 | 1300 | 400 | 200 | 81 |
| VMPU-PKMi-2 | 1420 | 480 | 730 | 1300 | 500 | 250 | 97 |
| VMPU-PKMi-3 | 1520 | 530 | 830 | 1400 | 600 | 300 | 109 |
| VMPU-PKMi-4 | 1600 | 630 | 930 | 1480 | 700 | 400 | 128 |
С толщиной стенки 25 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1 | 1382 | 392 | 592 | 1262 | 400 | 200 | 72 |
| VMPU-PKMi-2 | 1382 | 442 | 692 | 1262 | 500 | 250 | 89 |
| VMPU-PKMi-3 | 1482 | 492 | 792 | 1362 | 600 | 300 | 100 |
| VMPU-PKMi-4 | 1562 | 592 | 892 | 1442 | 700 | 400 | 114 |
Напольного исполнения:
С толщиной стенки 45 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | B1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1 | 1420 | 550 |
630 | 1300 | 430 |
400 | 200 | 98 |
| VMPU-PKMi-2 | 1420 | 600 |
730 | 1300 | 480 |
500 | 250 | 118 |
| VMPU-PKMi-3 | 1520 | 650 |
830 | 1400 | 530 |
600 | 300 | 127 |
| VMPU-PKMi-4 | 1600 | 750 |
930 | 1480 | 630 |
700 | 400 |
146 |
| VMPU-PKMi-5 | 1700 | 850 |
1030 | 1580 | 730 |
800 | 500 | 163 |
| VMPU-PKMi-6 | 1800 | 850 |
1130 | 1680 | 730 |
900 | 500 | 217 |
| VMPU-PKMi-7 | 1800 | 850 |
1230 | 1680 | 730 |
1000 | 500 | 241 |
С толщиной стенки 25 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | B1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1 | 1382 | 502 |
592 | 1262 | 392 |
400 | 200 | 90 |
| VMPU-PKMi-2 | 1382 | 562 |
692 | 1262 | 442 |
500 | 250 | 102 |
| VMPU-PKMi-3 | 1482 | 612 |
792 | 1362 | 492 |
600 | 300 | 108 |
| VMPU-PKMi-4 | 1562 | 712 |
892 | 1442 | 592 |
700 | 400 |
134 |
| VMPU-PKMi-5 | 1662 | 812 |
992 | 1542 | 692 |
800 | 500 | 151 |
| VMPU-PKMi-6 | 1762 | 812 | 1092 | 1642 | 692 | 900 | 500 | 198 |
| VMPU-PKMi-7 | 1762 | 812 | 1092 | 1642 | 692 | 1000 | 500 | 228 |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
