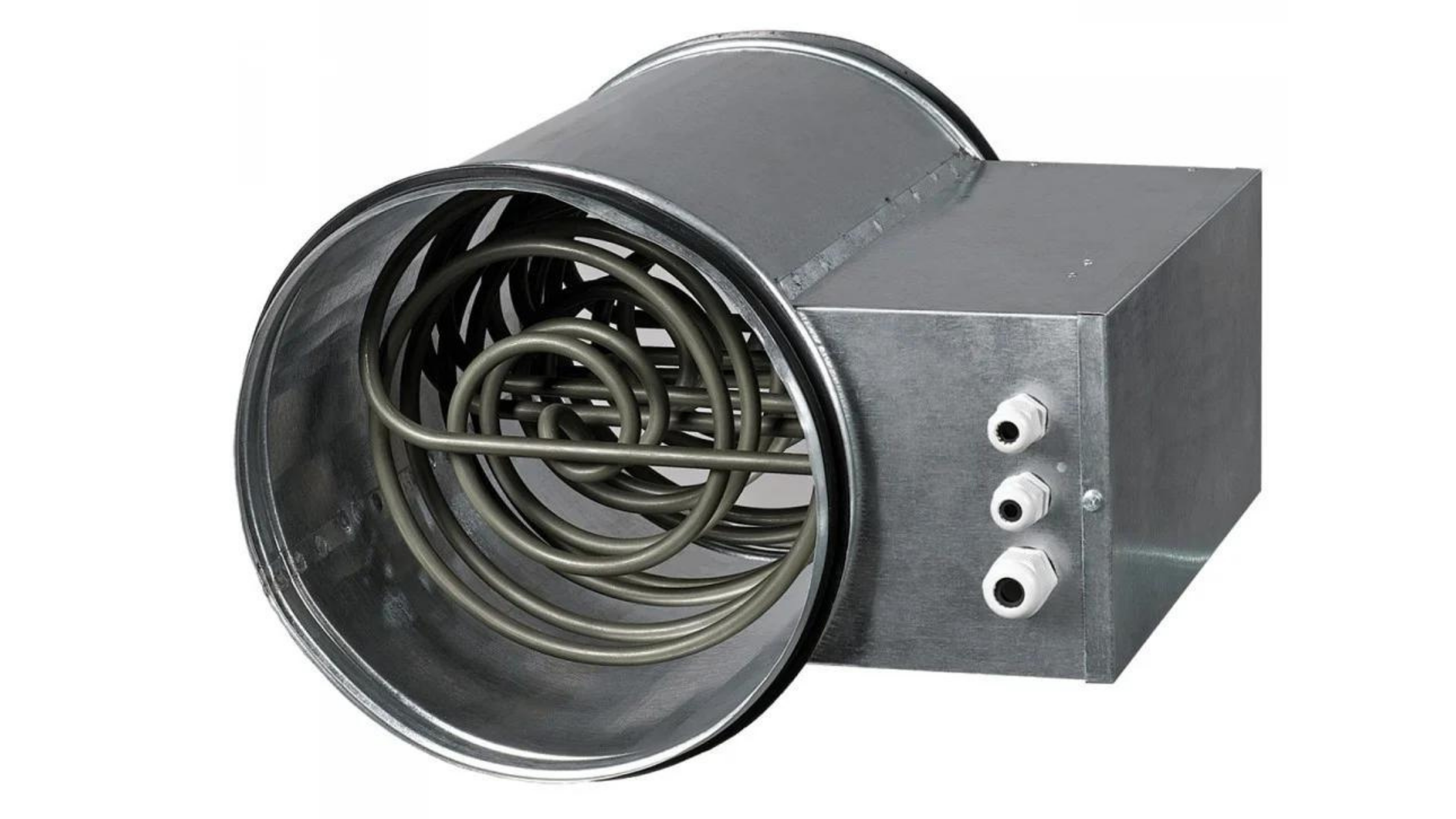

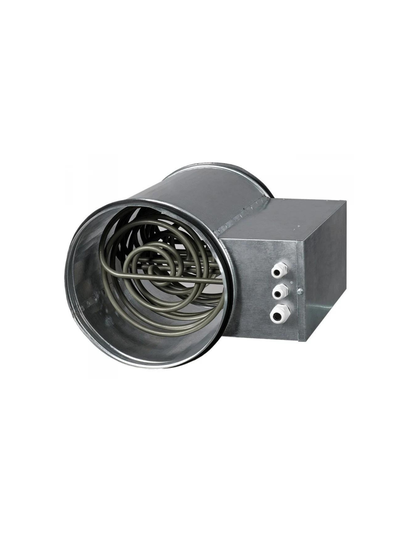

:no_upscale()/s.siteapi.org/5a157347a0ed4fe/img/di7y6mqivnk0o8w8sc8w0808wwgkk8 "НАГРЕВАТЕЛЬ ЭЛЕКТРИЧЕСКИЙ ЭНК 100")
Габаритные и присоединительные размеры (мм)
|
Модель |
А* |
A** |
В |
D |
Н |
L* |
L** |
|
ЭНК 100*** |
275 |
503 |
100 |
100 |
190 |
375 |
650 |
|
ЭНК 125 |
275 |
- |
125 |
125 |
215 |
375 |
- |
|
ЭНК 160 |
275 |
- |
160 |
160 |
270 |
375 |
- |
|
ЭНК 200 |
275 |
- |
200 |
200 |
290 |
375 |
- |
|
ЭНК 250 |
275 |
- |
250 |
250 |
345 |
375 |
- |
|
ЭНК 315*** |
275 |
503 |
315 |
315 |
410 |
375 |
650 |
|
ЭНК 355 |
275 |
503 |
355 |
355 |
455 |
375 |
650 |
|
ЭНК 400 |
275 |
503 |
400 |
400 |
500 |
375 |
650 |
* Для нагревателей мощностью до 12 кВт включительно.
** Для нагревателей с мощностью свыше 12 кВт.
*** Для моделей нагревателей ЭНК 100/3,0 и ЭНК 315/12,0 - размеры A и L следующие: A=503 мм, L=650 мм.
Технические характеристики круглых электрических нагревателей серии ЭНК
|
Модель |
D, мм |
Мощность, кВт |
Напряжение/ частота, В/50Гц |
Ток, А |
Минимальный расход воздуха, м³/ч |
Схема подключения |
Масса, кг |
|
ЭНК 100/0,5 |
100 |
0,5 |
220 |
2,27 |
50 |
ЭНК-1 |
1,6 |
|
ЭНК 100/1,0 |
1,0 |
4,55 |
ЭНК-1 |
1,7 |
|||
|
ЭНК 100/1,5 |
1,5 |
6,82 |
ЭНК-1 |
1,7 |
|||
|
ЭНК 100/2,0 |
2,0 |
9,09 |
ЭНК-1 |
1,7 |
|||
|
ЭНК 100/3,0 |
3,0 |
13,64 |
ЭНК-1 |
1,8 |
|||
|
ЭНК 125/1,0 |
125 |
1,0 |
220 |
4,55 |
90 |
ЭНК-1 |
1,8 |
|
ЭНК 125/1,5 |
1,5 |
6,82 |
ЭНК-1 |
2,0 |
|||
|
ЭНК 125/2,0 |
2,0 |
9,09 |
ЭНК-1 |
2,0 |
|||
|
ЭНК 125/3,0 |
3,0 |
13,64 |
ЭНК-1 |
2,0 |
|||
|
ЭНК 160/1,5 |
160 |
1,5 |
220 |
6,82 |
150 |
ЭНК-1 |
2,3 |
|
ЭНК 160/2,0 |
2,0 |
9,09 |
ЭНК-1 |
2,5 |
|||
|
ЭНК 160/3,0 |
3,0 |
13,64 |
ЭНК-1 |
2,7 |
|||
|
ЭНК 160/4,5 |
4,5 |
380 |
6,84 |
ЭНК-2 |
2,7 |
||
|
ЭНК 200/1,5 |
200 |
1,5 |
220 |
6,82 |
230 |
ЭНК-1 |
2,7 |
|
ЭНК 200/2,0 |
2,0 |
9,09 |
ЭНК-1 |
2,7 |
|||
|
ЭНК 200/3,0 |
3,0 |
13,64 |
ЭНК-1 |
2,9 |
|||
|
ЭНК 200/4,5 |
4,5 |
380 |
6,84 |
ЭНК-2 |
3,2 |
||
|
ЭНК 200/6,0 |
6,0 |
9,12 |
ЭНК-2 |
3,2 |
|||
|
ЭНК 250/3,0 |
250 |
3,0 |
220 |
13,64 |
350 |
ЭНК-1 |
3,9 |
|
ЭНК 250/4,5 |
4,5 |
380 |
6,84 |
ЭНК-2 |
3,7 |
||
|
ЭНК 250/6,0 |
6,0 |
9,12 |
ЭНК-2 |
3,9 |
|||
|
ЭНК 250/7,5 |
7,5 |
11,4 |
ЭНК-2 |
4,1 |
|||
|
ЭНК 250/9,0 |
9,0 |
13,67 |
ЭНК-2 |
4,3 |
|||
|
ЭНК 315/4,5 |
315 |
4,5 |
380 |
6,84 |
560 |
ЭНК-2 |
4,2 |
|
ЭНК 315/6,0 |
6,0 |
9,12 |
ЭНК-2 |
5,1 |
|||
|
ЭНК 315/7,5 |
7,5 |
11,4 |
ЭНК-2 |
5,1 |
|||
|
ЭНК 315/9,0 |
9,0 |
13,67 |
ЭНК-2 |
5,1 |
|||
|
ЭНК 315/12,0 |
12,0 |
18,23 |
ЭНК-2 |
8,0 |
|||
|
ЭНК 315/15,0 |
15,0 |
22,79 |
ЭНК-2 |
8,0 |
|||
|
ЭНК 315/18,0 |
18,0 |
27,35 |
ЭНК-2 |
8,0 |
|||
|
ЭНК 355/6,0 |
355 |
6,0 |
380 |
9,12 |
740 |
ЭНК-2 |
5,4 |
|
ЭНК 355/9,0 |
9,0 |
13,67 |
ЭНК-2 |
5,4 |
|||
|
ЭНК 355/12,0 |
12,0 |
18,23 |
ЭНК-2 |
5,4 |
|||
|
ЭНК 355/18,0 |
18,0 |
27,35 |
ЭНК-2 |
9,4 |
|||
|
ЭНК 355/24,0 |
24,0 |
36,46 |
ЭНК-2 |
9,5 |
|||
|
ЭНК 400/9,0 |
400 |
9,0 |
380 |
13,67 |
900 |
ЭНК-2 |
6,0 |
|
ЭНК 400/12,0 |
12,0 |
18,23 |
ЭНК-2 |
6,0 |
|||
|
ЭНК 400/18,0 |
18,0 |
27,35 |
ЭНК-2 |
10,3 |
|||
|
ЭНК 400/24,0 |
24,0 |
36,46 |
ЭНК-2 |
11,9 |
Схемы подключения круглых электрических нагревателей серии ЭНК
Данные схемы подключения являются примером обязательного использования биметаллических термо-выключателей защиты нагревателя от перегрева t1, t2 в цепях управления силовой частью ЭНК. Категорически запрещается подключать электронагреватель без использования в его цепи управления силовой частью биметаллических термовыключателей защиты от перегрева t1, t2, в противном случае это может привести к пожару или несчастному случаю.
Схема подключения ЭНК-1
Схема подключения ЭНК-2
МАРКИРОВКА:
Нагреватель электрический круглый ЭНК 400/9,0
где: ЭНК – серия канального нагревателя;
400 – типоразмер (по диаметру присоединения), мм;
9,0 – мощность нагревателя, кВт.
