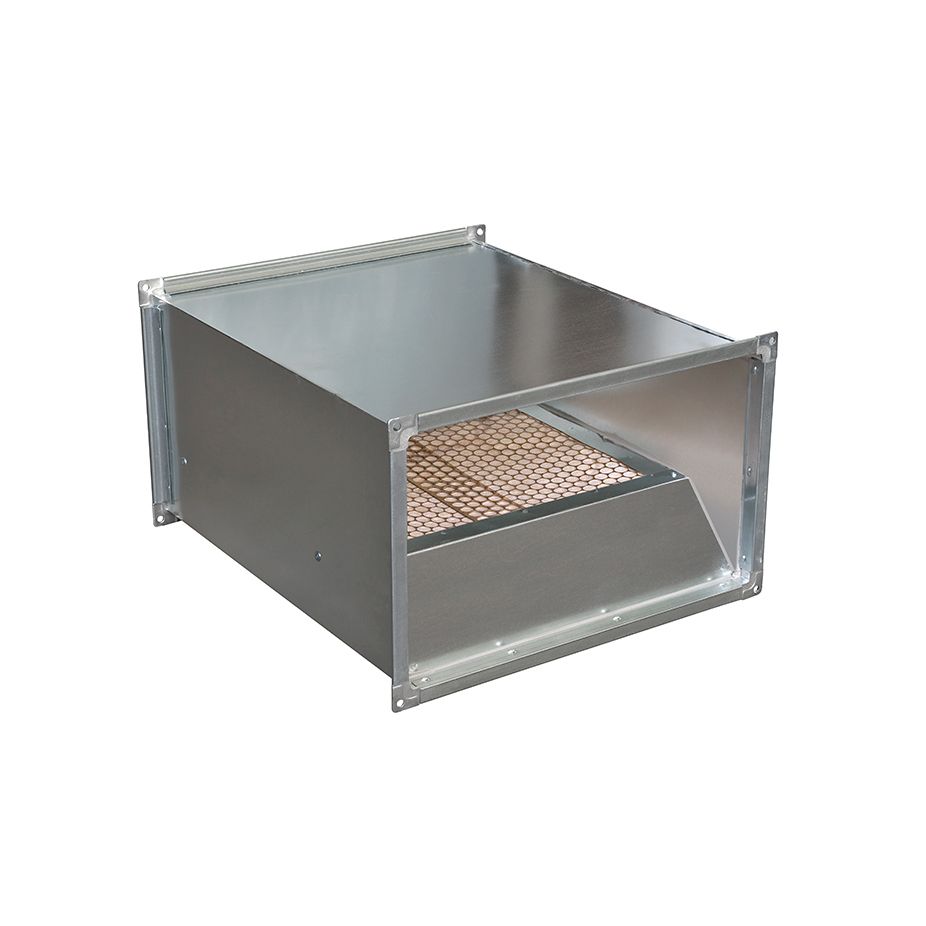

ШУМОГЛУШИТЕЛЬ ПРЯМОУГОЛЬНЫЙ ГТПи

Артикул: 288
ШУМОГЛУШИТЕЛЬ ПРЯМОУГОЛЬНЫЙ ГТПи
Виберите сечение и длину
Выберите параметр
Виберите сечение и длину
7 677
  • Описание

    Габаритные и присоединительные размеры (мм)


    Модель

    L

     H

    C

    Модель

    L

     H

    C

    ГТПи 30-15/90

    300

    150

    900

    ГТПи 30-15/60

    300

    150

    600

    ГТПи 40-20/90

    400

    200

    ГТПи 40-20/60

    400

    200

    ГТПи 50-25/90

    500

    250

    ГТПи 50-25/60

    500

    250

    ГТПи 50-30/90

    500

    300

    ГТПи 50-30/60

    500

    300

    ГТПи 60-30/90

    600

    300

    ГТПи 60-30/60

    600

    300

    ГТПи 60-35/90

    600

    350

    ГТПи 60-35/60

    600

    350

    ГТПи 70-40/90

    700

    400

    ГТПи 70-40/60

    700

    400

    ГТПи 80-50/90

    800

    500

    ГТПи 80-50/60

    800

    500

    ГТПи 100-50/90

    1 000

    500

    ГТПи 100-50/60

    1 000

    500

    Снижение уровней звуковой мощности

    Модель

    Расчетная длина, мм

    Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного

    сечения в октавных полосах со среднегеометрическими частотами, Гц

    63

    125

    250

    500

    1000

    2000

    4000

    8000

    ГТПи 30-15

    600

    1

    4

    9

    11

    15

    15

    11

    11

    900

    2

    7

    15

    18

    25

    25

    19

    19

    ГТПи 40-20

    600

    1

    3

    5

    9

    14

    10

    7

    6

    900

    1

    5

    9

    15

    23

    16

    12

    10

    ГТПи 50-25

    600

    2

    6

    6

    15

    15

    12

    9

    7

    900

    3

    10

    15

    25

    25

    20

    15

    12

    ГТПи 50-30

    600

    1,5

    5

    9

    12

    19

    10

    8

    7

    900

    2

    8

    15

    20

    31

    17

    14

    11

    ГТПи 60-30

    600

    1,5

    5

    9

    12

    19

    10

    8

    7

    900

    2

    8

    15

    20

    31

    17

    14

    11

    ГТПи 60-35

    600

    1

    4

    8

    10

    11

    8

    6

    5

    900

    2

    7

    13

    17

    18

    13

    10

    8

    ГТПи 70-40

    600

    1

    4

    7

    8

    8

    6

    5

    4

    900

    2

    7

    11

    14

    14

    10

    8

    6

    ГТПи 80-50

    600

    1

    4

    5

    6

    7

    5

    4

    2

    900

    1,5

    6

    8

    10

    11

    8

    6

    3

    ГТПи 100-50

    600

    1

    4

    5

    6

    7

    5

    4

    2

    900

    1,5

    6

    8

    10

    11

    8

    6

    3

    Пример обозначения

    Шумоглушитель трубчатый прямоугольный ГТПи 50-30/90
                               где:   ГТПи – тип шумоглушителя;
                                        50-30 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см;
                                        90 – длина шумоглушителя, см.
