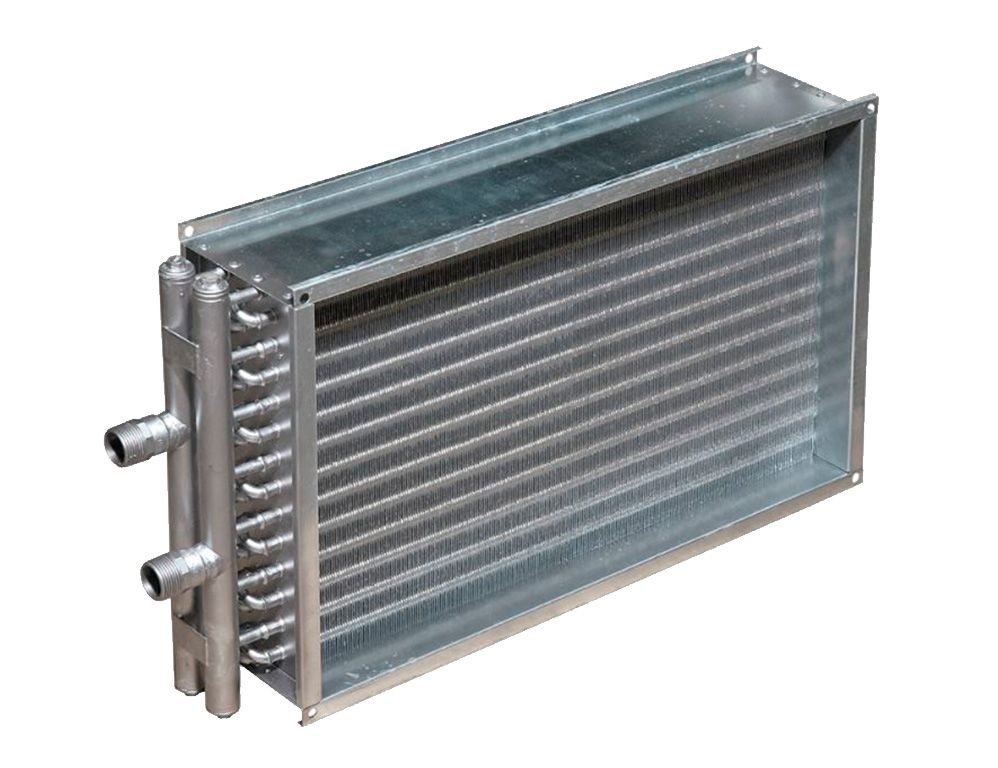

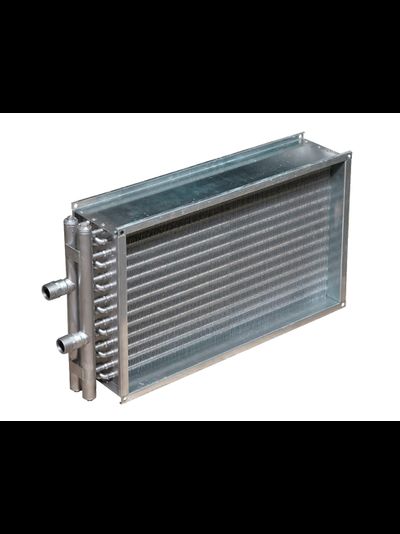

- 2 ряда трубок
- медно-алюминиевый теплообменник
- теплоноситель вода или незамерзающие смеси
- стальные патрубки с наружной резьбой G1''
- корпус из оцинкованной стали
- 2 ряда трубок
- медно-алюминиевый теплообменник
- теплоноситель вода или незамерзающие смеси
- стальные патрубки с наружной резьбой G1''
- корпус из оцинкованной стали
-
Описание
Марка
А,
мм
В,
мм
К,
мм
Е,
мм
С,
мм
L,
мм
Шаг между пластинами, мм
Присоед
размер,
дюймы
Кол-во контуров
Площадь теплообмена, м2
Расход воздуха, м3/ч
Гидр. сопр., кПа
Теплопроизводительность, кВт
Внутр
объем, л
Масса, кг
двухрядные
TFT 400.200.2
400
200
442
242
150
577
2,5
G1
4
2,6
850
3,3
11
0,44
2,83
TFT 500.250.2
500
250
542
292
150
677
2,5
G1
5
4,0
1350
5,8
18
0,69
3,99
TFT 500.300.2
500
300
542
342
150
677
2,5
G1
6
4,8
1600
5,7
22
0,82
4,68
TFT 600.300.2
600
300
642
342
150
777
2,5
G1
6
5,8
1900
8,9
26
0,99
5,34
TFT 600.350.2
600
350
642
392
150
777
2,5
G1
7
6,7
2200
8,8
31
1,15
6,16
TFT 700.400.2
700
400
761
461
150
885
2,5
G1
8
9,0
3000
13,5
42
1,54
7,84
TFT 800.500.2
800
500
861
561
150
986
2,5
G1
10
12,9
4300
19,1
60
2,2
10,9
TFT 900.500.2
900
500
961
561
150
1086
2,5
G1
10
14,4
4800
25,6
68
2,47
11,8
TFT 1000.500.2
1000
500
1061
561
150
1186
2,5
G1
10
16,1
5350
30,8
76
2,75
12,8
*Теплопроизводительность указана с учетом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С.
Данные для подбора нагревателей
Для правильного подбора нагревателей принято ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.
Марка
Минимально возможный расход жидкости, м3/ч (при скорости движения жидкости 0,5 м/с)
Максимально возможный расход жидкости, м3/ч (при скорости движения жидкости 2,75 м/с)
TFT 400.200
0,47
2,56
TFT 500.250
0,59
3,2
TFT 500.300
0,7
3,85
TFT 600.300
0,7
3,85
TFT 600.350
0,82
4,53
TFT 700.400
0,93
5,13
TFT 800.500, TFT 900.500, TFT 1000.500
1,17
6,42
Аэродинамические характеристики двухрядных нагревателей
Гидравлические характеристики двухрядных нагревателей
|
