- РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Компактные размеры!!!
- Круглый размер для подключения 250 мм
- Уровень шума в окружению 49 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемная шумоизолированная крышка
- Энергоэффективный и тихий ЕС вентилятор
- Расход max 1460 м3/ч
- Напор max 924 Па
- Класс защиты IP40
- Размеры корпуса 422х342х345 мм
- Масса 21.0 кг.
- РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Компактные размеры!!!
- Круглый размер для подключения 250 мм
- Уровень шума в окружению 49 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемная шумоизолированная крышка
- Энергоэффективный и тихий ЕС вентилятор
- Расход max 1460 м3/ч
- Напор max 924 Па
- Класс защиты IP40
- Размеры корпуса 422х342х345 мм
- Масса 21.0 кг.
-
Описание
Линейка тихих шумоизолированных вентиляторов состоит из 6-ти типоразмеров:
Модель Диаметр
подключения, мм
Номинальная
произв., м3/ч
Масимальная
произв. м3/ч
Максимальный
напор, Па
VMVK-SH-LWE133.30-100-EC 100 150 268 450
VMVK-SH-LWE175.55-125-EC 125 300 518 450
VMVK-SH-LWE190.85-160-EC 160 600 805 592
VMVK-SH-LWE220.168-200-EC 200 800 1180 980 VMVK-SH-LWE250.169-250-EC 250 1100
1460 924 VMVK-SH-LWE250.230-315-EC 315 1300 1625 720 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - ГЕРМОВВОДЫ
- Монтаж в ЛЮБОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
Применяем высококачественный тихий ЕС вентилятор
"LONGWELL". Гарантия безотказной работы - 40000 часов!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Напря
жение, В
Кол-во фаз
Мощ
ность, Вт
Ток, А
Частота
вращения
Max, об/мин
Толщина шумоизоляции, мм
Уровень шума (корпус), Дб
Масса,
кг
VMVK-SH-LWE133.30-100-EC
220 - 230
1
30
0.23
3800
30
44
10.2
VMVK-SH-LWE175.55-125-EC
55
0.31
2800
30
50
10.5
VMVK-SH-LWE190.85-160-EC
85
0.65
3300
30
49
14.1
VMVK-SH-LWE220.168-200-EC
168
1.27
3250
30
49
16.2
VMVK-SH-LWE250.169-250-EC
169
1.27
2570
30
49
21.0
VMVK-SH-LWE250.230-315-EC
230
1.65
2700
30
53
25.9
ГАБАРИТНЫЕ РАЗМЕРЫ
Модель
А
В
С
А1
D
S
d1
d2
VMVK-SH-LWE133.30-100-EC
247
210
195
347
98
30
M8
M6
VMVK-SH-LWE175.55-125-EC
292 260 220 392 123
30
M8
M6
VMVK-SH-LWE190.85-160-EC
312 282
255
412
158
30
M8
M6
VMVK-SH-LWE220.168-200-EC
382 312 295 482 198
30
M8
M6
VMVK-SH-LWE250.169-250-EC
422 342 345 522 248
30
M8
M6
VMVK-SH-LWE250.230-315-EC
312 405 410 412 313
30
M8
M6

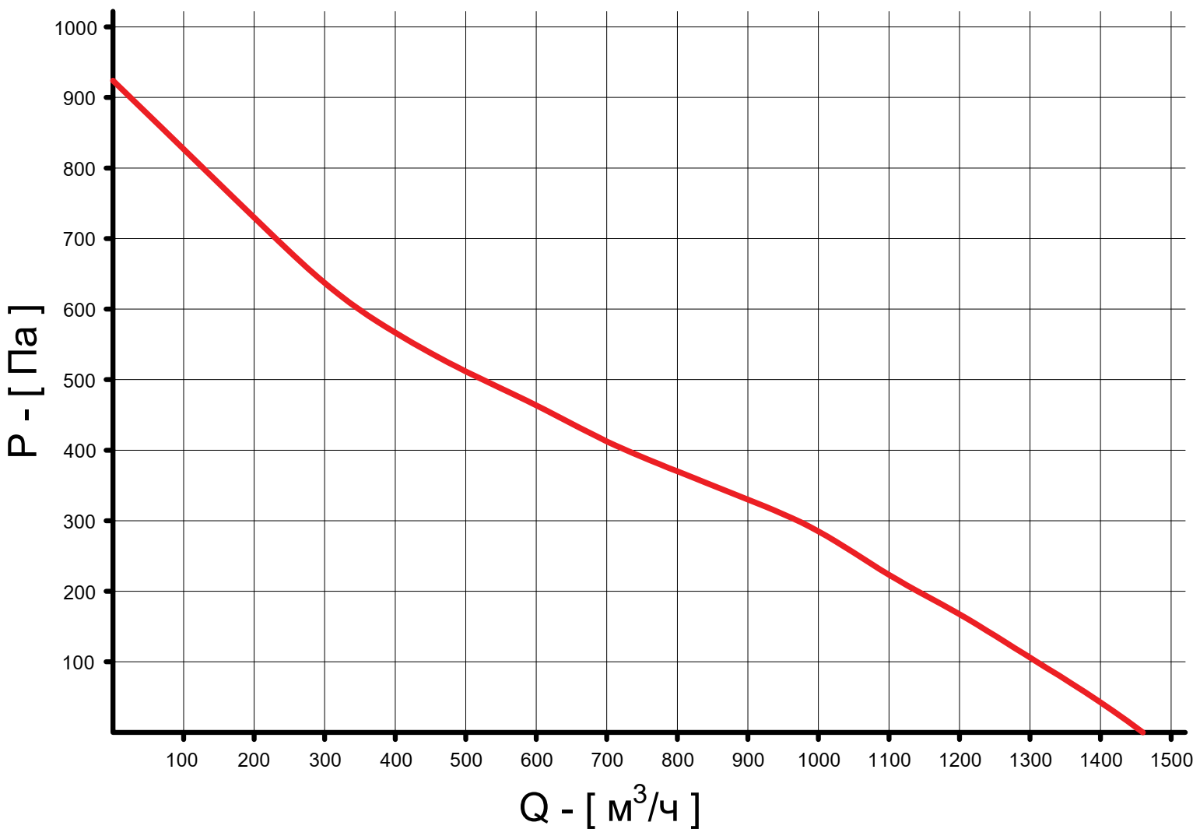

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОНТАЖНЫЕ РАЗМЕРЫ
Модель
А
В
VMVK-SH-LWE133.30-100-EC
213
262
VMVK-SH-LWE175.55-125-EC
258 312 VMVK-SH-LWE190.85-160-EC
278
334
VMVK-SH-LWE220.168-200-EC
348 364 VMVK-SH-LWE250.169-250-EC
388 394 VMVK-SH-LWE250.230-315-EC

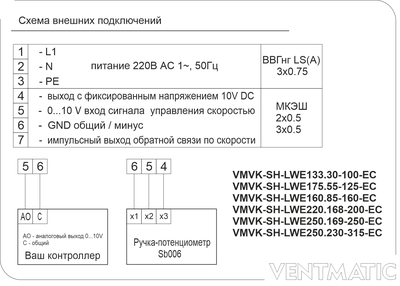

278 457 СХЕМА ПОДКЛЮЧЕНИЯ
КОМПЛЕКТ ПОСТАВКИ
1
Вентилятор серии VMVK-SH-ЕС
1 шт.
2
Паспорт изделия
1 шт.
3
Крепежные элементы
1 компл.
4
Упаковочная коробка
1 шт.
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
Shuft ICFE 250 VIM, IRE 250 A1, Сайлент-М 250, Salda AKU 250
