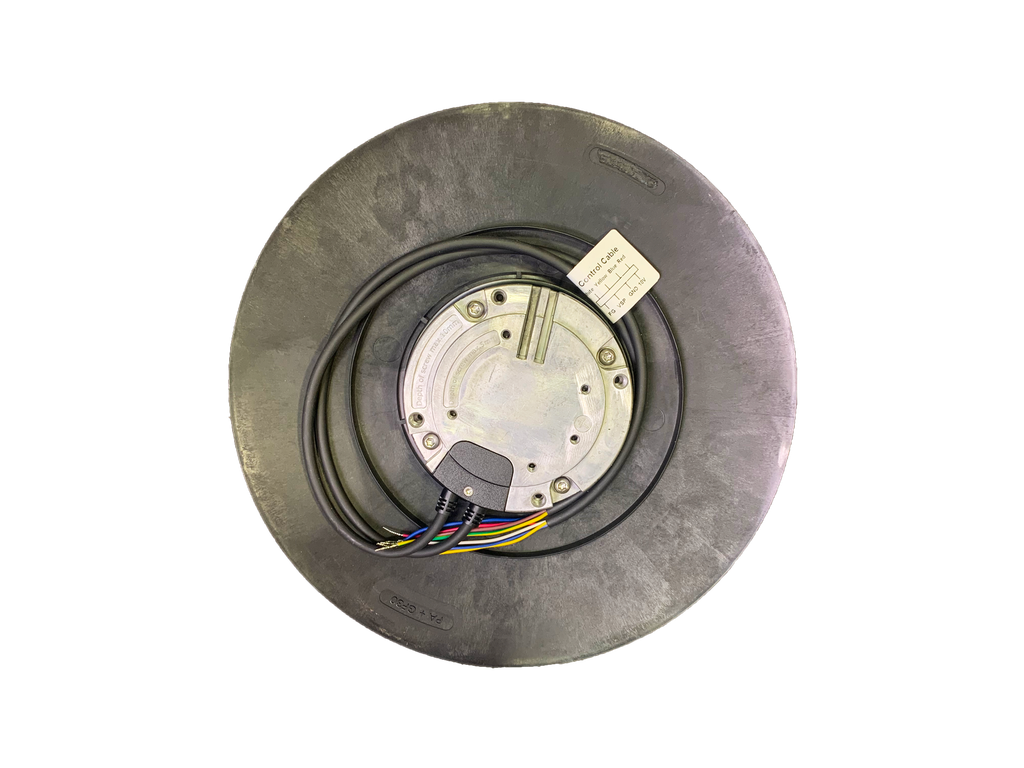

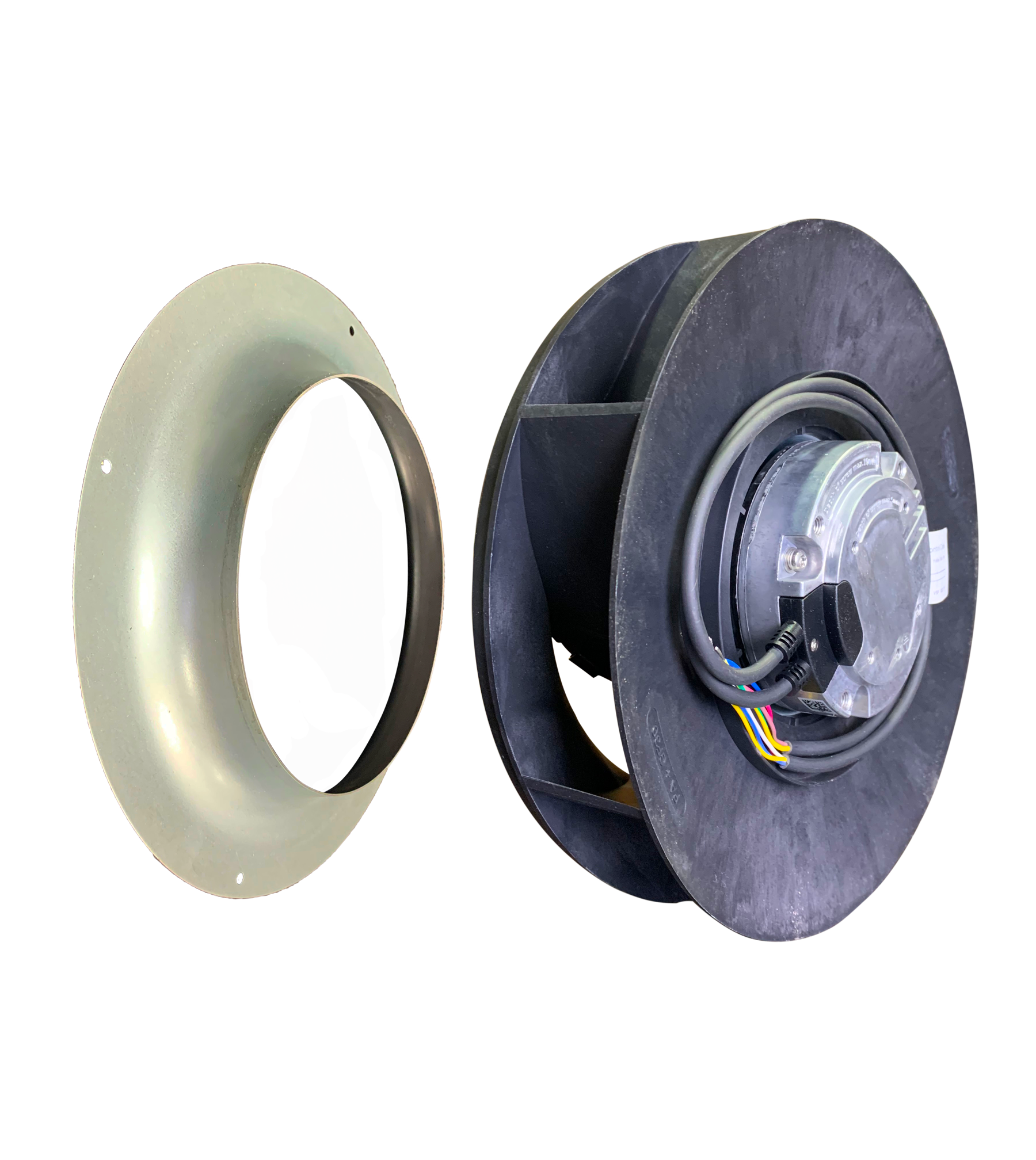

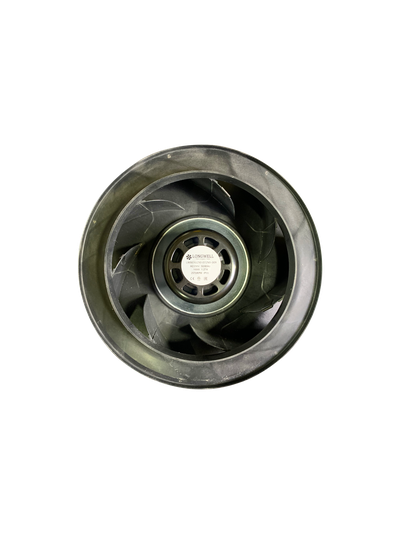

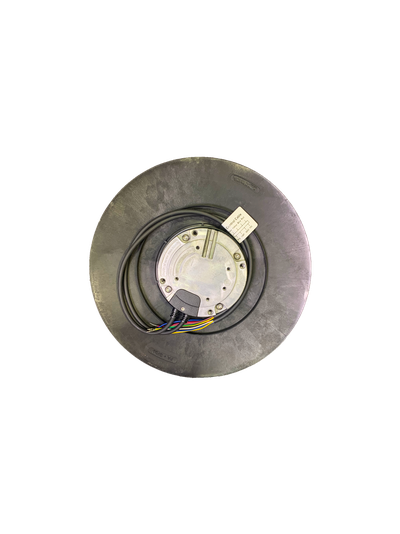

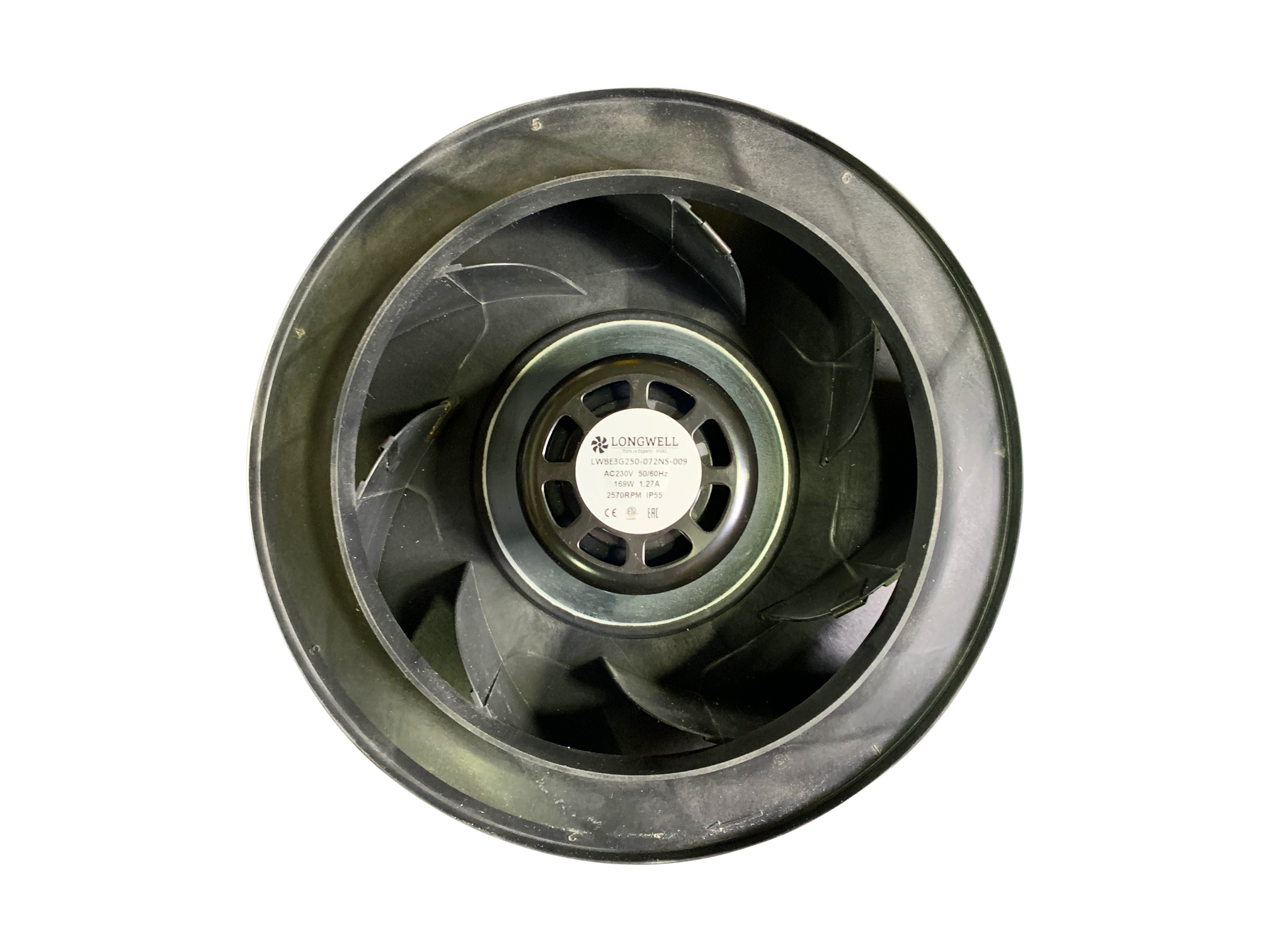

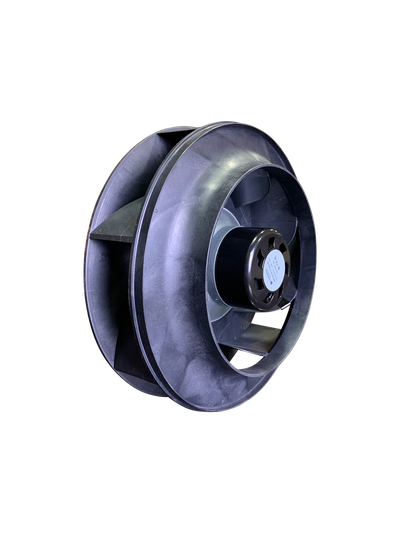

вентилятор центробежный LWBE3G250-072NS-09

Артикул: 267

20109 руб.

можно купить в кредит

Артикул: 267

Купить в 1 клик

Описание

НОМИНАЛЬНЫЕ ДАННЫЕ

Модель		LWBE3G250-072NS-09
Номинальное напряжение	[ VAC ]	230
Диапазон допустимого напряжения	[ VAC ]	176 - 264
Частота	[Гц ]	50/60
Скорость вращения	[ об/мин ]	2570
Номинальный ток	[ А ]	1.27
Номинальная мощность	[ Вт ]	169
Максимальный расход воздуха	[ м3/час ]	1478
Максимальный напор	[ Па ]	927
Уровень шума	[ дБ ]	71
Минимальная температура окружающей среды	[ ℃ ]	- 25
Максимальная температура окружающей среды	[ ℃ ]	+ 60

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал крыльчатки	PA6+GF
Предполагаемый срок службы	40 000 часов ( t=40℃, относит.влажность 15 - 65 %)
Сервисные показатели	Рабочая температура: - 25 ℃ ~ + 60 ℃; отн.влажность 0~85%; Температура хранения: - 25 ℃ ~ + 70 ℃; отн.влажность 0~95%; Применимый диапазон высот: < 1000 м
Класс изоляции	Class B（130℃)
Степень защиты	IP55
Управление скоростью	0~10VDC
Производственный стандарт	GB12350《Требования безопасности двигателей малой мощности》 JB/T10563 《 технические характеристики центробежных вентиляторов общего назначения》 EN 60335-1《Бытовые и аналогичные электроприборы- безопасность》 ISO 5801-1997《Промышленные вентиляторы - тестирование производительности с использованием стандартизированных воздуховодов》 GB/T2888《 Методы измерения шума вентиляторов, воздуходувок компрессоров и корневых воздуходувок》

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Соотношение управляющего сигнала и скорости	Диапазон напряжений управляющего сигнала VSP: 1.0±0.1В ~ 9.5±0.2В постоянного тока. Тахометрический выход: 2 импульса / частота
Защита	Защита от ограничения тока; Защита от перегрева; Защита от перегрузки по току; Защита от заблокированного ротора; Защита от перенапряжения и пониженного напряжения;
Плавный пуск	Время разгона <7 секунд до полной скорости
Электромагнитное излучение	Электромагнитное излучение в соответствии с положениями GB9254

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

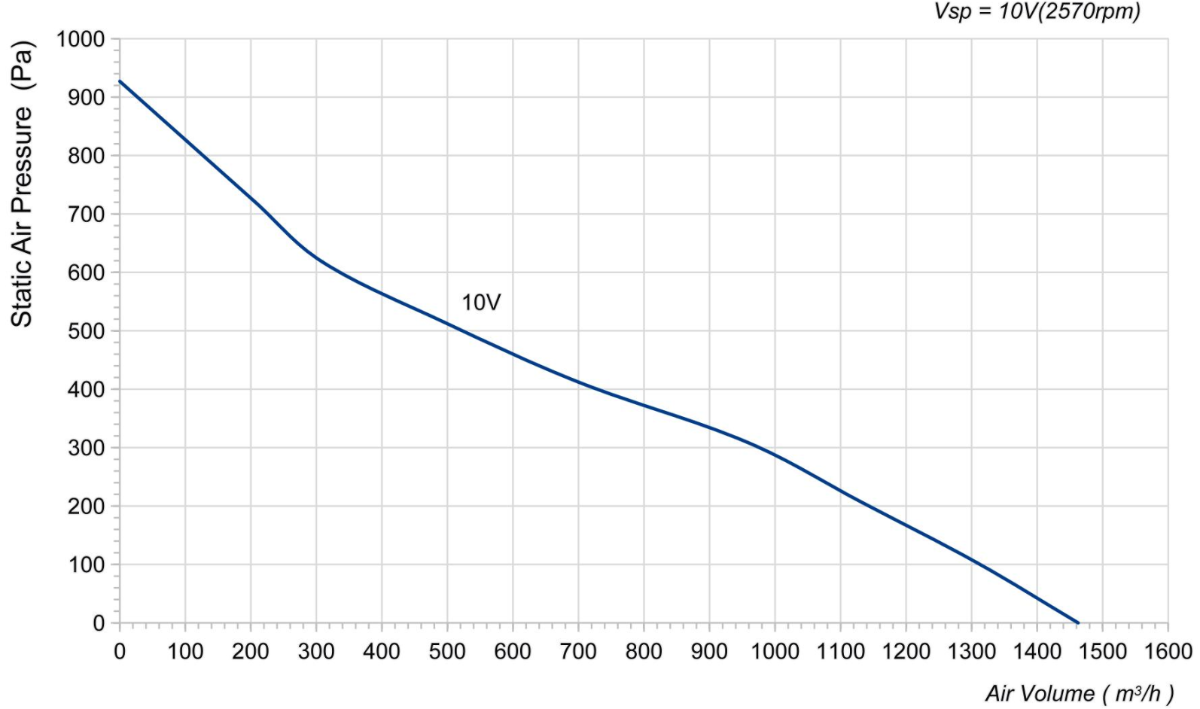

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СХЕМА ПОДКЛЮЧЕНИЯ

L	Цвет	Функция	Описание функции
L1	Brown (коричневый)	L	Фаза
	Blue (голубой)	N	Нейтраль
	Yellow/Green (желто-зеленый)	PE	Провод заземления
L2	Red (красный)	+10VDC	Выход +10 VDC (постоянный)
	Blue (голубой)	GND	Общий для входного сигнала управления
	Yellow (желтый)	0-10VDC	Входной сигнал управления скоростью 0 - 10 VDC
	White (белый)	FG	импульсный выход обратной связи по скорости 2 импульса/частота

Гарантия - 12 месяцев.
