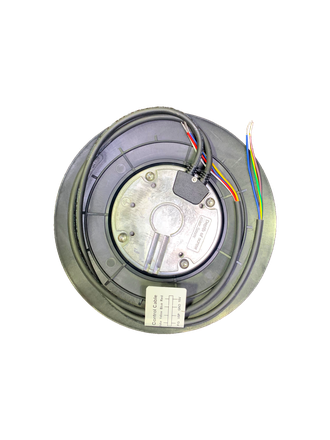

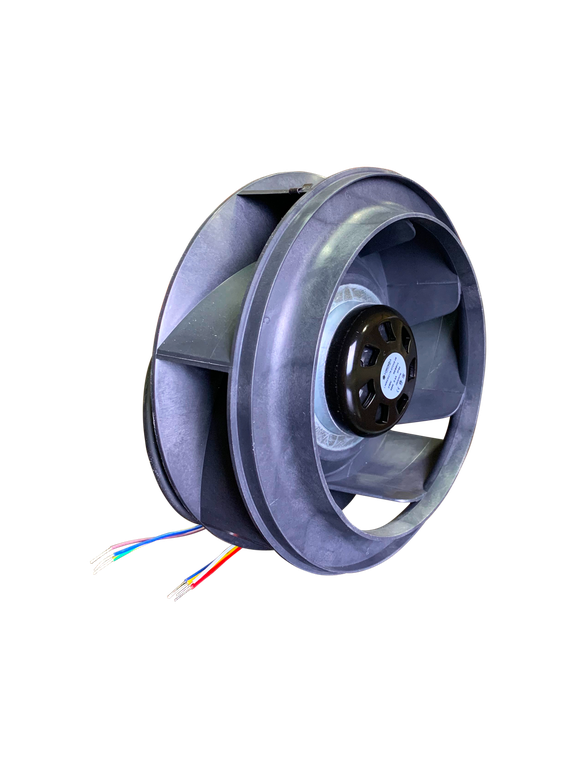

Артикул: 264

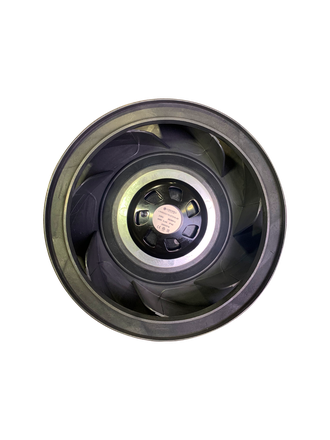

- мотор-колесо с ЕС электродвигателем 230 VAC
- загнутые назад лопатки

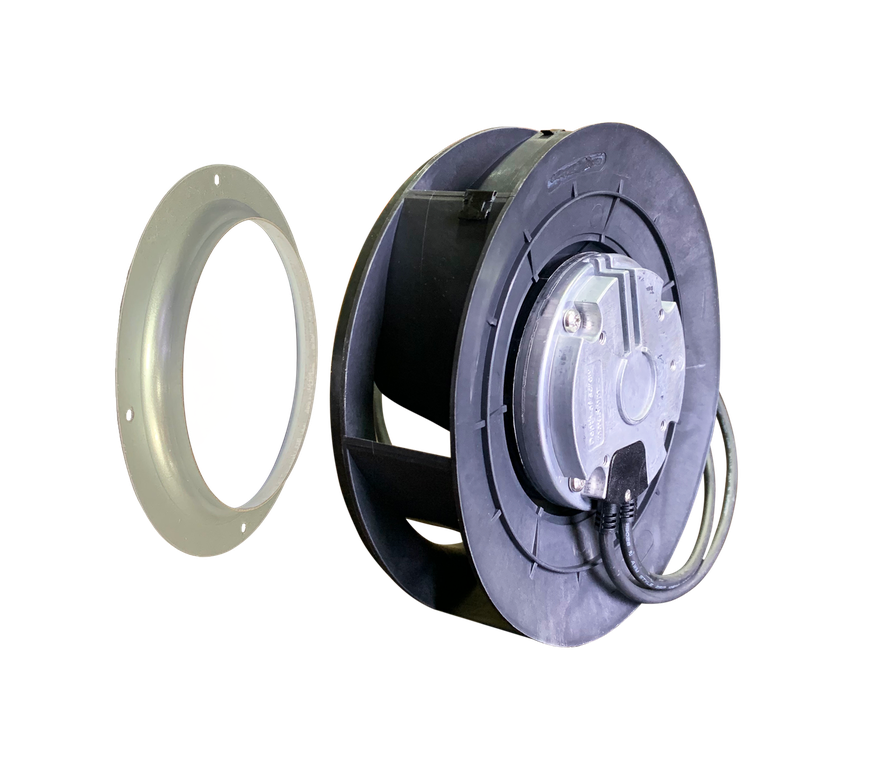

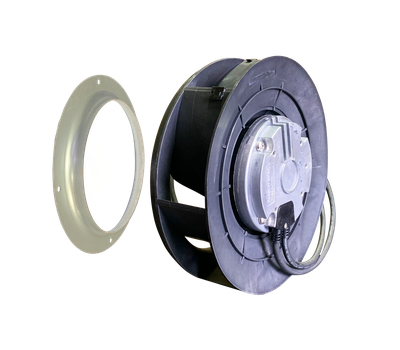

- входной диффузор в комплекте
- типоразмер 175
- мощность 55 Вт
- Maксимальная скорость вращения 2800 об/мин
- Производитель продукции LONGWELL, Китай
- вес: 1,25 кг
- мотор-колесо с ЕС электродвигателем 230 VAC
- загнутые назад лопатки
- входной диффузор в комплекте
- типоразмер 175
- мощность 55 Вт
- Maксимальная скорость вращения 2800 об/мин
- Производитель продукции LONGWELL, Китай
- вес: 1,25 кг
-
Описание
НОМИНАЛЬНЫЕ ДАННЫЕ
Модель LWBE3G175-072NS-06 Номинальное напряжение [ VAC ] 230 Диапазон допустимого напряжения [ VAC ] 176 - 264 Частота [Гц ] 50/60 Скорость вращения [ об/мин ] 2800 Номинальный ток [ А ] 0.4 Номинальная мощность [ Вт ] 55 Максимальный расход воздуха [ м3/час ] 536 Максимальный напор [ Па ] 453 Уровень шума [ дБ ] 65 Минимальная температура окружающей среды [ ℃ ] - 25 Максимальная температура окружающей среды [ ℃ ] + 60 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал крыльчатки PA6+GF Предполагаемый срок службы 40 000 часов ( t=40℃, относит.влажность 15 - 65 %) Сервисные показатели Рабочая температура: - 25 ℃ ~ + 60 ℃; отн.влажность 0~85%;
Температура хранения: - 25 ℃ ~ + 70 ℃; отн.влажность 0~95%;
Применимый диапазон высот: < 1000 м
Класс изоляции Class B（130℃) Степень защиты IP55 Управление скоростью 0~10VDC Производственный
стандартGB12350《Требования безопасности двигателей малой мощности》
JB/T10563 《 технические характеристики центробежных вентиляторов общего назначения》
EN 60335-1《Бытовые и аналогичные электроприборы- безопасность》
ISO 5801-1997《Промышленные вентиляторы - тестирование производительности с использованием стандартизированных воздуховодов》
GB/T2888《 Методы измерения шума вентиляторов, воздуходувок компрессоров и корневых воздуходувок》ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Соотношение управляющего сигнала и скорости Диапазон напряжений управляющего сигнала VSP: 1.0±0.1В ~ 9.5±0.2В постоянного тока.
Тахометрический выход: 2 импульса / частотаЗащита Защита от ограничения тока;
Защита от перегрева;
Защита от перегрузки по току;
Защита от заблокированного ротора;Защита от перенапряжения и пониженного напряжения;
Плавный пуск Время разгона <7 секунд до полной скорости Электромагнитное излучение Электромагнитное излучение в соответствии с положениями GB9254 ТЕХНИЧЕСКИЙ ЧЕРТЕЖ
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СХЕМА ПОДКЛЮЧЕНИЯ
L Цвет Функция Описание функции L1 Brown (коричневый) L Фаза Blue (голубой) N Нейтраль Yellow/Green (желто-зеленый) PE Провод заземления L2 Red (красный) +10VDC Выход +10 VDC (постоянный) Blue (голубой) GND Общий для входного сигнала управления Yellow (желтый) 0-10VDC Входной сигнал управления скоростью 0 - 10 VDC White (белый) FG импульсный выход обратной связи по скорости 2 импульса/частота Гарантия - 12 месяцев.
 |
 |
 |
НОМИНАЛЬНЫЕ ДАННЫЕ
| Модель | LWBE3G175-072NS-06 | |
| Номинальное напряжение | [ VAC ] | 230 |
| Диапазон допустимого напряжения | [ VAC ] | 176 - 264 |
| Частота | [Гц ] | 50/60 |
| Скорость вращения | [ об/мин ] | 2800 |
| Номинальный ток | [ А ] | 0.4 |
| Номинальная мощность | [ Вт ] | 55 |
| Максимальный расход воздуха | [ м3/час ] | 536 |
| Максимальный напор | [ Па ] | 453 |
| Уровень шума | [ дБ ] | 65 |
| Минимальная температура окружающей среды | [ ℃ ] | - 25 |
| Максимальная температура окружающей среды | [ ℃ ] | + 60 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Материал крыльчатки | PA6+GF |
| Предполагаемый срок службы | 40 000 часов ( t=40℃, относит.влажность 15 - 65 %) |
| Сервисные показатели |
Рабочая температура: - 25 ℃ ~ + 60 ℃; отн.влажность 0~85%; Температура хранения: - 25 ℃ ~ + 70 ℃; отн.влажность 0~95%; Применимый диапазон высот: < 1000 м |
| Класс изоляции | Class B（130℃) |
| Степень защиты | IP55 |
| Управление скоростью | 0~10VDC |
| Производственный стандарт |
GB12350《Требования безопасности двигателей малой мощности》 JB/T10563 《 технические характеристики центробежных вентиляторов общего назначения》 EN 60335-1《Бытовые и аналогичные электроприборы- безопасность》 ISO 5801-1997《Промышленные вентиляторы - тестирование производительности с использованием стандартизированных воздуховодов》 GB/T2888《 Методы измерения шума вентиляторов, воздуходувок компрессоров и корневых воздуходувок》 |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Соотношение управляющего сигнала и скорости | Диапазон напряжений управляющего сигнала VSP: 1.0±0.1В ~ 9.5±0.2В постоянного тока. Тахометрический выход: 2 импульса / частота |
| Защита |
Защита от ограничения тока; Защита от перегрева; Защита от перегрузки по току; Защита от перенапряжения и пониженного напряжения; |
| Плавный пуск | Время разгона <7 секунд до полной скорости |
| Электромагнитное излучение | Электромагнитное излучение в соответствии с положениями GB9254 |

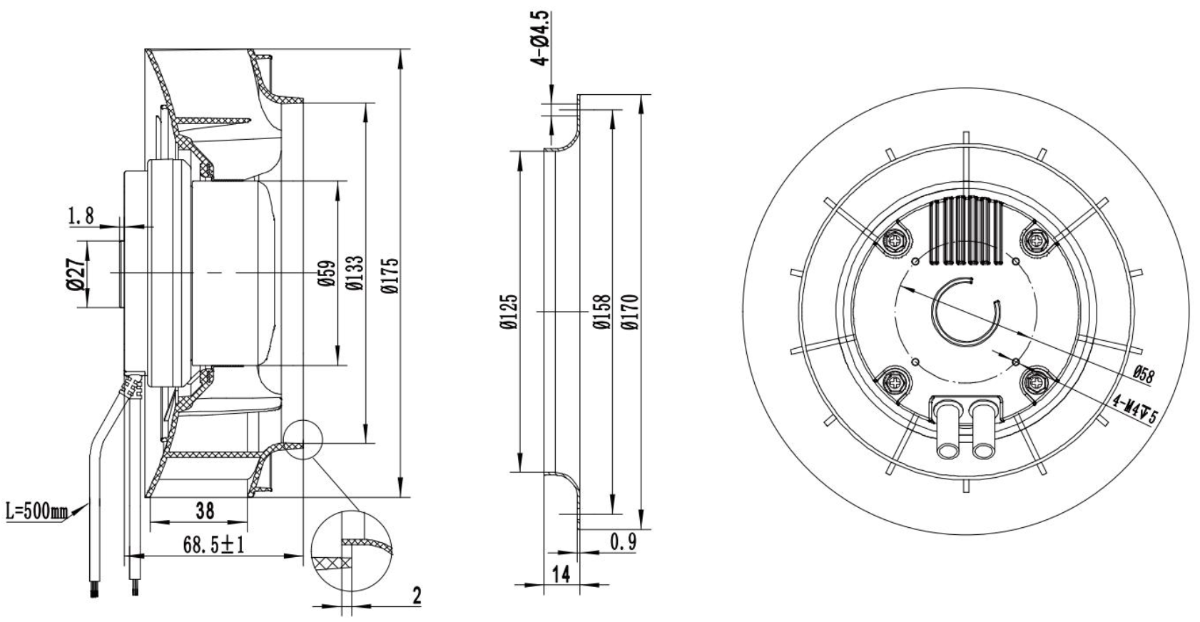

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

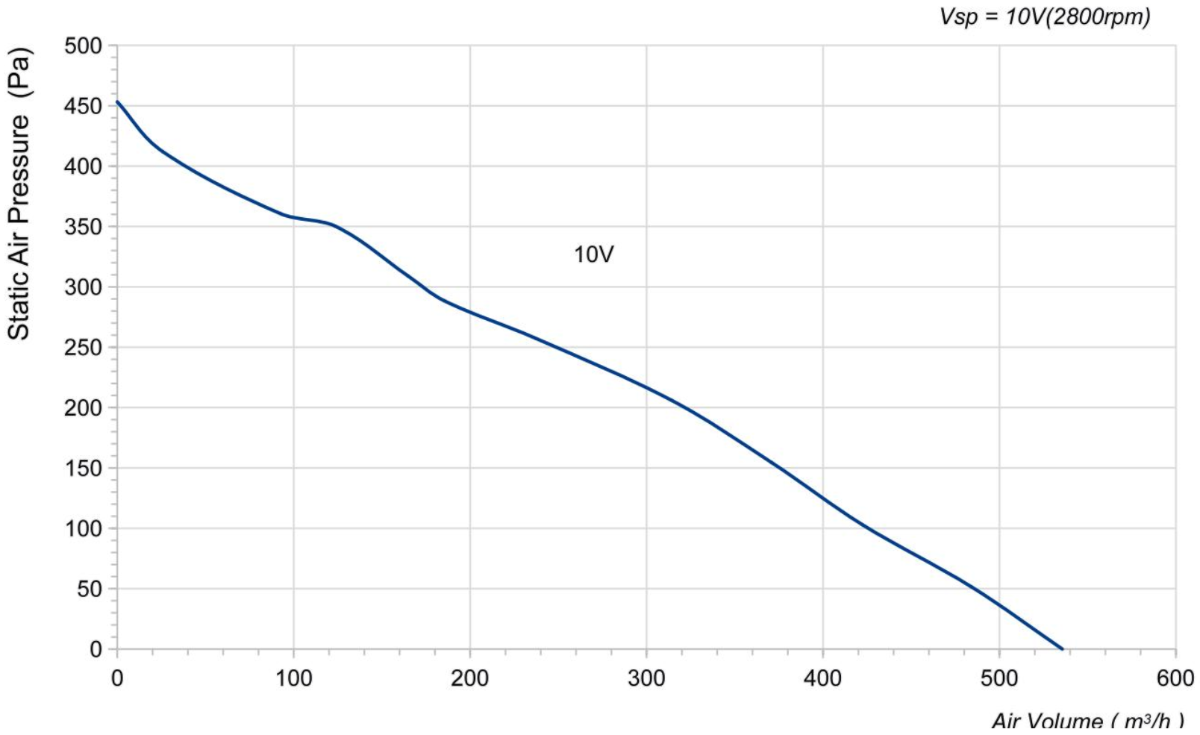

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

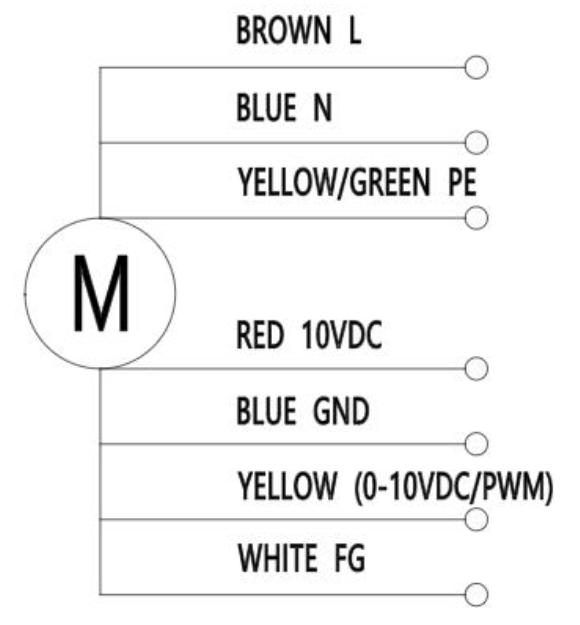

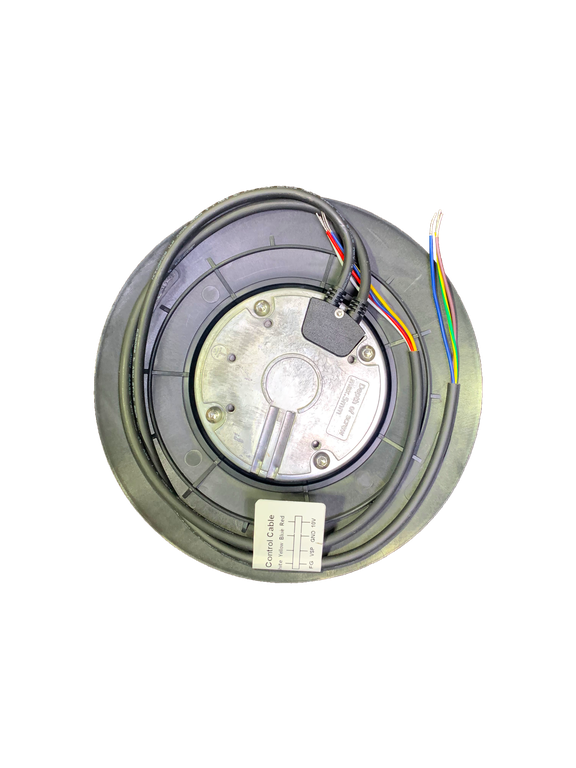

СХЕМА ПОДКЛЮЧЕНИЯ
| L | Цвет | Функция | Описание функции |
| L1 | Brown (коричневый) | L | Фаза |
| Blue (голубой) | N | Нейтраль | |
| Yellow/Green (желто-зеленый) | PE | Провод заземления | |
| L2 | Red (красный) | +10VDC | Выход +10 VDC (постоянный) |
| Blue (голубой) | GND | Общий для входного сигнала управления | |
| Yellow (желтый) | 0-10VDC | Входной сигнал управления скоростью 0 - 10 VDC | |
| White (белый) | FG | импульсный выход обратной связи по скорости 2 импульса/частота |
Гарантия - 12 месяцев.
