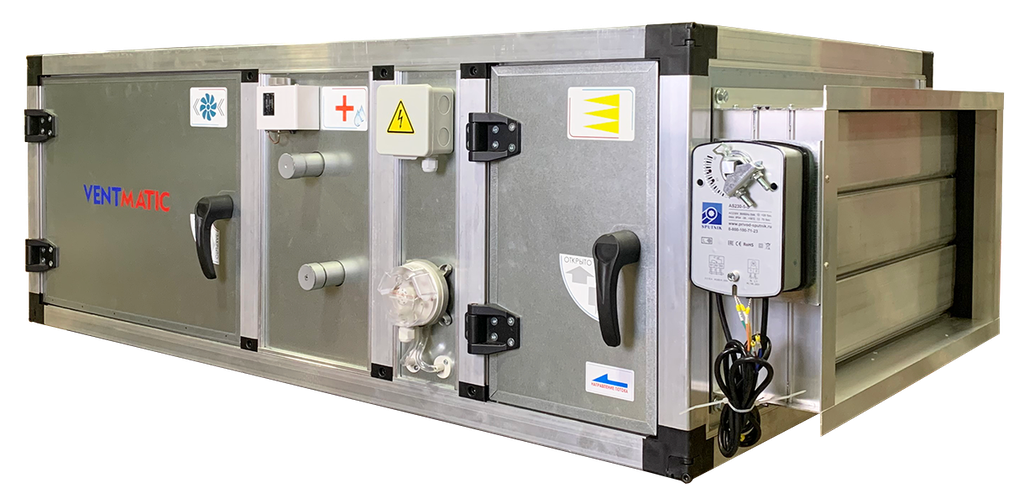

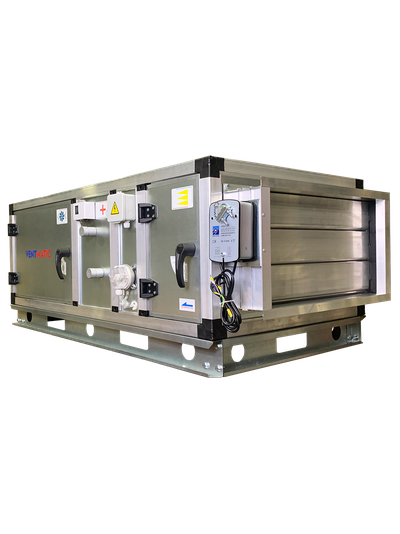

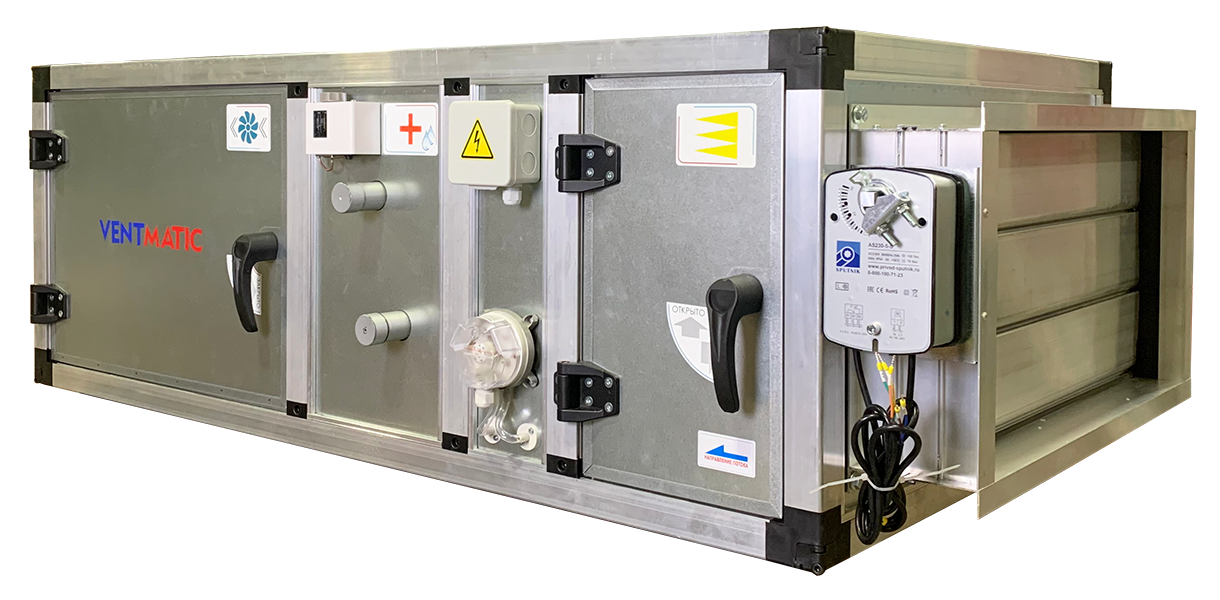

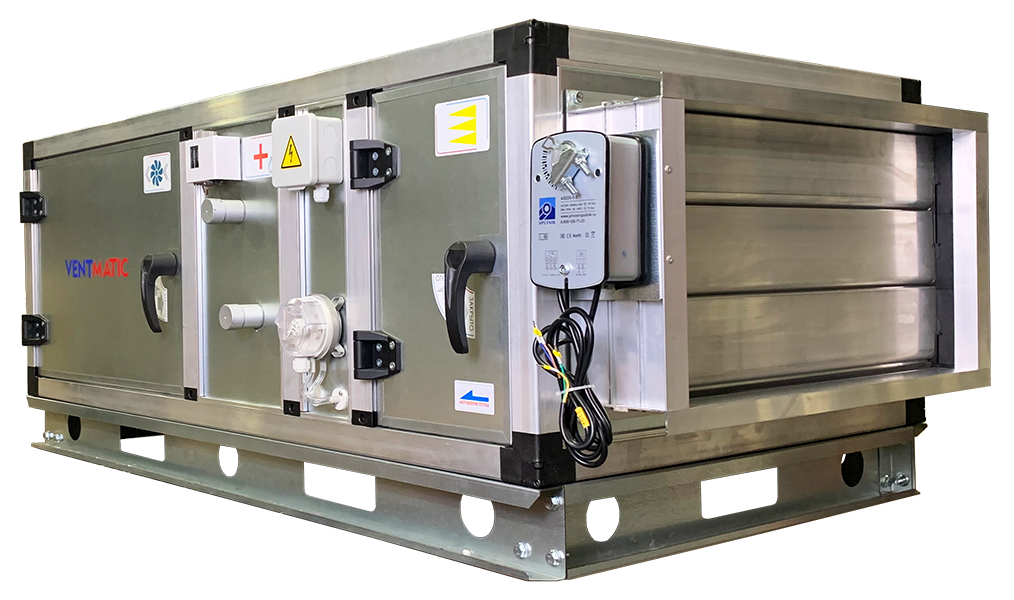

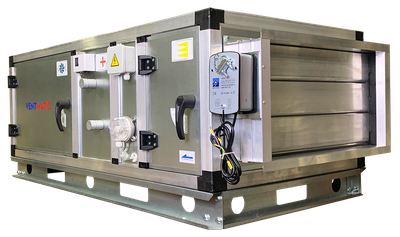

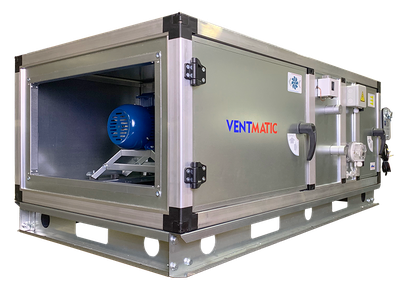

Артикул: 258
- РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Вся комплектация Российского производства!
- Сторона обслуживания - СПРАВА
- Подвесное или напольное исполнение
- Удобный доступ для проведения ТО и полная ремонтнопригодность
- Максимальный расход воздуха 2610 м3/ч
- Номинальный расход воздуха 1980 м3/ч
- Напор max 805 Па

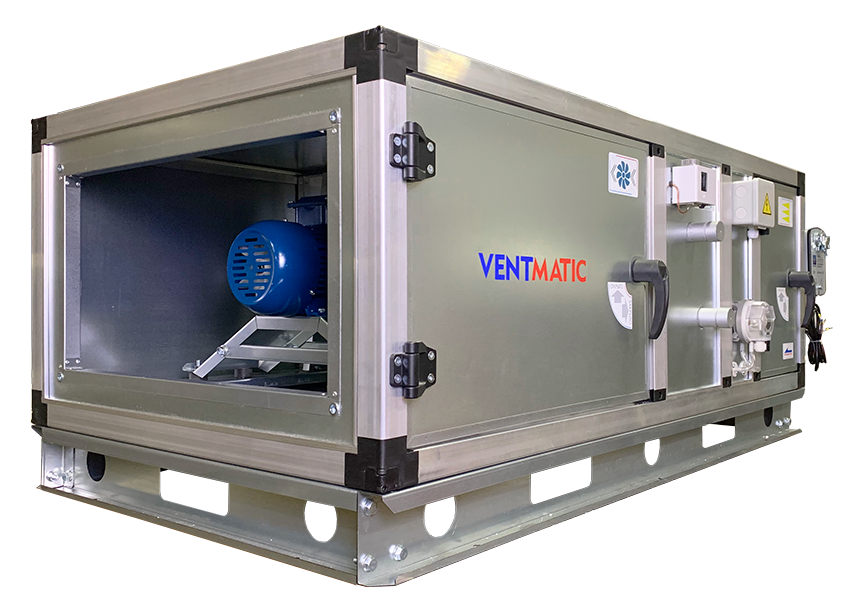

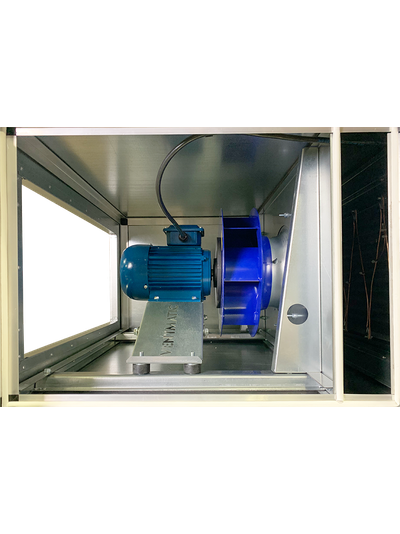

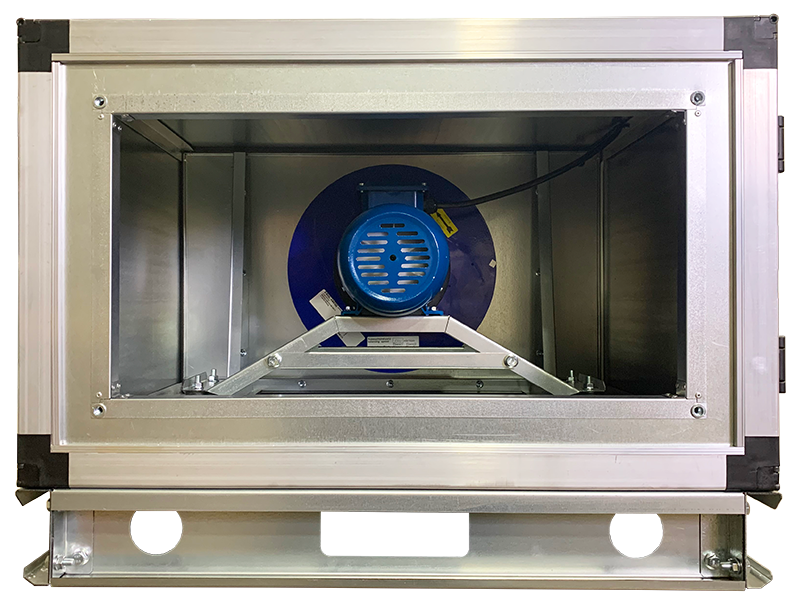

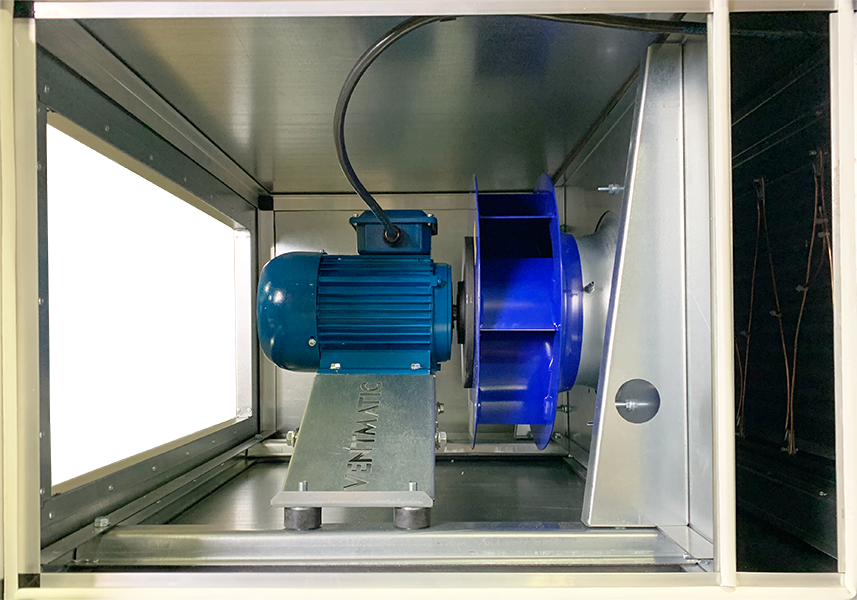

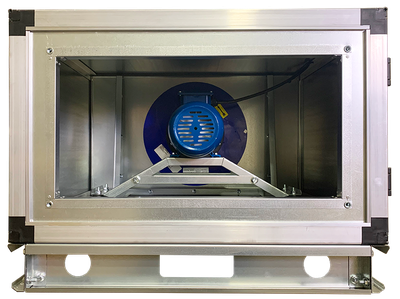

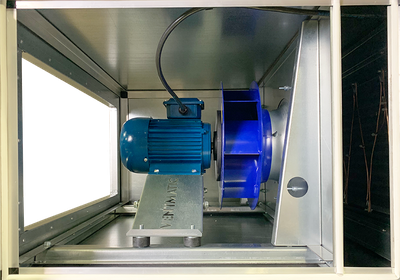

- Вентиляторный блок: асинхронный эл.двигатель 0,55 кВт / 380В / 3000об/мин в составе со стальным свободным колесом 250 мм
- Карманный фильтр, класс очистки G4
- Встроенный водяной нагреватель
- Размер для подключения воздуховодов 250х500 мм
- Уровень шума к окружению 56 дБ max
- Толщина шумоизолированной стенки 25 мм и 45 мм
- Класс защиты IP40
- РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Вся комплектация Российского производства!
- Сторона обслуживания - СПРАВА
- Подвесное или напольное исполнение
- Удобный доступ для проведения ТО и полная ремонтнопригодность
- Максимальный расход воздуха 2610 м3/ч
- Номинальный расход воздуха 1980 м3/ч
- Напор max 805 Па
- Вентиляторный блок: асинхронный эл.двигатель 0,55 кВт / 380В / 3000об/мин в составе со стальным свободным колесом 250 мм
- Карманный фильтр, класс очистки G4
- Встроенный водяной нагреватель
- Размер для подключения воздуховодов 250х500 мм
- Уровень шума к окружению 56 дБ max
- Толщина шумоизолированной стенки 25 мм и 45 мм
- Класс защиты IP40
-
Описание
Линейка моноблочных каркасно-панельных установок VMPU-PKMi состоит из 7 типоразмеров:
Типоразмер Размер подкл. воздуховодов Исполнение MAX производи тельность, м3/ч MAX напор, Па Номинальная производительность VMPU-PKMi-1 400х200 подвесная / напольная 1780 582 1200 VMPU-PKMi-2 500х250 подвесная / напольная 2610 805 1980 VMPU-PKMi-3 600х300 подвесная / напольная 4120 980 3100 VMPU-PKMi-4 700х400 напольная 5440 1290 4300 VMPU-PKMi-5 800х500 напольная 6600 1560 5800 VMPU-PKMi-6 900х500 напольная 7800 1520 6500 VMPU-PKMi-7 1000х500 напольная 9250 1680 8000 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - ПРАВАЯ или ЛЕВАЯ
- Электроподключение - СПРАВА/СЛЕВА
- Подключение труб теплоснабжения - СПРАВА/СЛЕВА
- Монтаж в ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении установок c водяным нагревои и охлаждением VMPU-PKMi-W, фреоновым охлаждением VMPU-PKMi-W-E-FR
- Монтаж в ЛЮБОМ положении установок с электронагревом VMPU-PKMi-E
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
ФУНКЦИОНАЛ УСТАНОВОК VMPU-PKMi-W
- фильтрация воздуха
- водяной нагрев
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Типоразмер Вентиляторный блок Тип/класс очитки фильтра Водяной нагреватель Свободное колесо Номинал эл.двигателя/об.мин Нап
ряже
ние,В
Потр. мощность, кВт Ток, А Тепловая мощность, кВт * Присоед. размер труб, дюйм Кол-во рядов Гидравлическое сопротивление, кПа VMPU-PKMi-1 RH22.5C-1R 5АИ63А2 / 2930 380 0.37 0.66 карманный / G4 19.0 G1 3 8,3 VMPU-PKMi-2 RH25C-1R 5АИ63В2 / 2930 380 0.55 0.98 карманный / G4 28.0 G1 3 14.6 VMPU-PKMi-3 RH28C-1R 5АИ71А2 / 2930 380 0.75 1.05 карманный / G4 46.0 G1 3 22.2 VMPU-PKMi-4 RH31C-1R 5АИ71В2 / 2930 380 1.1 1.7 карманный / G4 64.0 G1 3 28.4 VMPU-PKMi-5 RH35C-1R 5АИ80А2 / 2930 380 1.5 2.4 карманный / G4 89.0 G1 3 35.1 VMPU-PKMi-6 RH40C-1R 5АИ71B4 / 1500 380 0.75 1.15 карманный / G4 99.0 G1 3 42.3 RH35C-1R 5АИ80B2 / 2930 2.2 3.5 VMPU-PKMi-7 RH45C-1R 5АИ80A4 / 1500 380 1.1 1.8 карманный / G4 112.0 G1 3 46.2 RH40C-1R 5АИ90L2 / 2830 380 3.0 4.9 * - показатели тепловой мощности расчитаны при условии, что параметры теплоносителя составляют 90/70 С.
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ПОСТАВКИ
Установка приточная соответствующего типоразмера с толщиной стенки 25 мм. или 45 мм. со встроенной секцией фильтра, водяным нагревателем, вентиляторным блоком напольного или подвесного исполнения 1 шт Заслонка воздушная соответствующего типоразмера 1 шт Встроенный электропривод воздушной заслонки с пружинным возвратом на 5Nm 230VAC 1 шт Фильтр-вставка карманного типа соответствующего типоразмера. Класс очистки G4. 1 шт Встроенное реле дифференциального давления 50-500 Па контроля засоренности фильтра 1 шт Встроенный термостат защиты от замерзания 1 шт ГАБАРИТНЫЕ РАЗМЕРЫ
Подвесного исполнения:
С толщиной стенки 45 мм
Типоразмер А, мм B, мм C, мм A1, мм N, мм M, мм Вес, кг VMPU-PKMi-1 1420 430 630 1300 400 200 81 VMPU-PKMi-2 1420 480 730 1300 500 250 94 VMPU-PKMi-3 1520 530 830 1400 600 300 102 VMPU-PKMi-4 1600 630 930 1480 700 400 118 С толщиной стенки 25 мм
Типоразмер А, мм B, мм C, мм A1, мм N, мм M, мм Вес, кг VMPU-PKMi-1 1382 392 592 1262 400 200 72 VMPU-PKMi-2 1382 442 692 1262 500 250 83 VMPU-PKMi-3 1482 492 792 1362 600 300 92 VMPU-PKMi-4 1562 592 892 1442 700 400 106 Напольного исполнения:
С толщиной стенки 45 мм
Типоразмер А, мм B, мм C, мм A1, мм B1, мм N, мм M, мм Вес, кг VMPU-PKMi-1 1420 550 630 1300 430 400 200 90 VMPU-PKMi-2 1420 600 730 1300 480 500 250 103 VMPU-PKMi-3 1520 650 830 1400 530 600 300 112 VMPU-PKMi-4 1600 750 930 1480 630 700 400 128
VMPU-PKMi-5 1700 850 1030 1580 730 800 500 144 VMPU-PKMi-6 1800 850 1130 1680 730 900 500 186 VMPU-PKMi-7 1800 850 1230 1680 730 1000 500 215 С толщиной стенки 25 мм
Типоразмер А, мм B, мм C, мм A1, мм B1, мм N, мм M, мм Вес, кг VMPU-PKMi-1 1382 502 592 1262 392 400 200 98 VMPU-PKMi-2 1382 562 692 1262 442 500 250 113 VMPU-PKMi-3 1482 612 792 1362 492 600 300 120 VMPU-PKMi-4 1562 712 892 1442 592 700 400 138
VMPU-PKMi-5 1662 812 992 1542 692 800 500 154 VMPU-PKMi-6 1762 812 1092 1642 692 900 500 198 VMPU-PKMi-7 1762 812 1092 1642 692 1000 500 228 ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
Линейка моноблочных каркасно-панельных установок VMPU-PKMi состоит из 7 типоразмеров:
| Типоразмер | Размер подкл. воздуховодов | Исполнение |
MAX производи тельность, м3/ч | MAX напор, Па | Номинальная производительность |
| VMPU-PKMi-1 | 400х200 | подвесная / напольная | 1780 | 582 | 1200 |
| VMPU-PKMi-2 | 500х250 | подвесная / напольная | 2610 | 805 | 1980 |
| VMPU-PKMi-3 | 600х300 | подвесная / напольная | 4120 | 980 | 3100 |
| VMPU-PKMi-4 | 700х400 | напольная | 5440 | 1290 | 4300 |
| VMPU-PKMi-5 | 800х500 | напольная | 6600 | 1560 | 5800 |
| VMPU-PKMi-6 | 900х500 | напольная | 7800 | 1520 | 6500 |
| VMPU-PKMi-7 | 1000х500 | напольная | 9250 | 1680 | 8000 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - ПРАВАЯ или ЛЕВАЯ
- Электроподключение - СПРАВА/СЛЕВА
- Подключение труб теплоснабжения - СПРАВА/СЛЕВА
- Монтаж в ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении установок c водяным нагревои и охлаждением VMPU-PKMi-W, фреоновым охлаждением VMPU-PKMi-W-E-FR
- Монтаж в ЛЮБОМ положении установок с электронагревом VMPU-PKMi-E
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
ФУНКЦИОНАЛ УСТАНОВОК VMPU-PKMi-W
- фильтрация воздуха
- водяной нагрев
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Типоразмер | Вентиляторный блок | Тип/класс очитки фильтра | Водяной нагреватель | |||||||
| Свободное колесо |
Номинал эл.двигателя/об.мин |
Нап ряже ние,В |
Потр. мощность, кВт | Ток, А | Тепловая мощность, кВт * | Присоед. размер труб, дюйм | Кол-во рядов | Гидравлическое сопротивление, кПа | ||
| VMPU-PKMi-1 | RH22.5C-1R | 5АИ63А2 / 2930 | 380 | 0.37 | 0.66 | карманный / G4 | 19.0 | G1 | 3 | 8,3 |
| VMPU-PKMi-2 | RH25C-1R | 5АИ63В2 / 2930 | 380 | 0.55 | 0.98 | карманный / G4 | 28.0 | G1 | 3 | 14.6 |
| VMPU-PKMi-3 | RH28C-1R | 5АИ71А2 / 2930 | 380 | 0.75 | 1.05 | карманный / G4 | 46.0 | G1 | 3 | 22.2 |
| VMPU-PKMi-4 | RH31C-1R | 5АИ71В2 / 2930 | 380 | 1.1 | 1.7 | карманный / G4 | 64.0 | G1 | 3 | 28.4 |
| VMPU-PKMi-5 | RH35C-1R | 5АИ80А2 / 2930 | 380 | 1.5 | 2.4 | карманный / G4 | 89.0 | G1 | 3 | 35.1 |
| VMPU-PKMi-6 | RH40C-1R | 5АИ71B4 / 1500 | 380 | 0.75 | 1.15 | карманный / G4 | 99.0 | G1 | 3 | 42.3 |
| RH35C-1R | 5АИ80B2 / 2930 | 2.2 | 3.5 | |||||||
| VMPU-PKMi-7 | RH45C-1R | 5АИ80A4 / 1500 | 380 | 1.1 | 1.8 | карманный / G4 | 112.0 | G1 | 3 | 46.2 |
| RH40C-1R | 5АИ90L2 / 2830 | 380 | 3.0 | 4.9 | ||||||
* - показатели тепловой мощности расчитаны при условии, что параметры теплоносителя составляют 90/70 С.

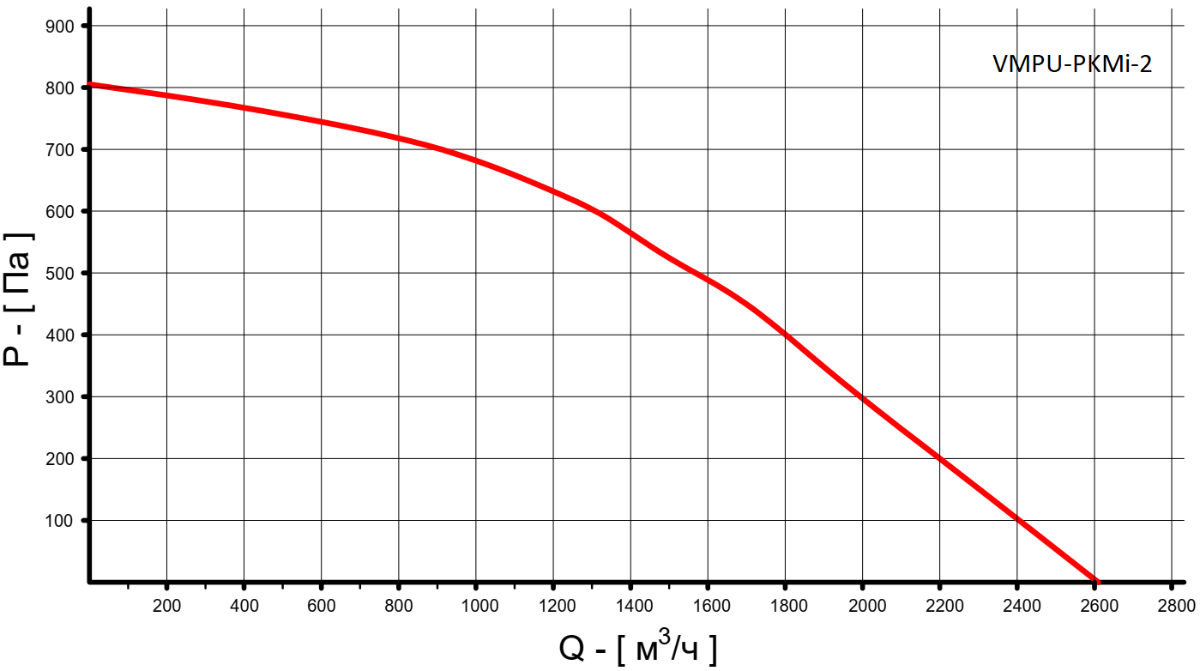

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ПОСТАВКИ
| Установка приточная соответствующего типоразмера с толщиной стенки 25 мм. или 45 мм. со встроенной секцией фильтра, водяным нагревателем, вентиляторным блоком напольного или подвесного исполнения | 1 шт |
| Заслонка воздушная соответствующего типоразмера | 1 шт |
| Встроенный электропривод воздушной заслонки с пружинным возвратом на 5Nm 230VAC | 1 шт |
| Фильтр-вставка карманного типа соответствующего типоразмера. Класс очистки G4. | 1 шт |
| Встроенное реле дифференциального давления 50-500 Па контроля засоренности фильтра | 1 шт |
| Встроенный термостат защиты от замерзания | 1 шт |

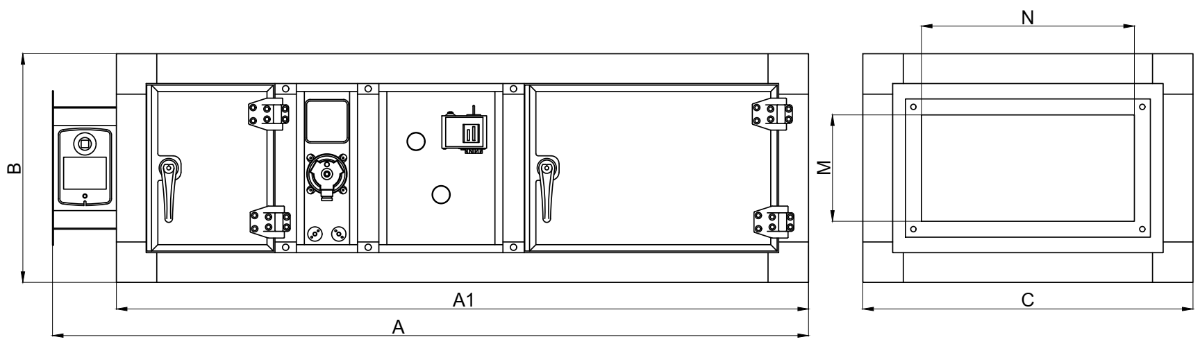

ГАБАРИТНЫЕ РАЗМЕРЫ
Подвесного исполнения:
С толщиной стенки 45 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1 | 1420 | 430 | 630 | 1300 | 400 | 200 | 81 |
| VMPU-PKMi-2 | 1420 | 480 | 730 | 1300 | 500 | 250 | 94 |
| VMPU-PKMi-3 | 1520 | 530 | 830 | 1400 | 600 | 300 | 102 |
| VMPU-PKMi-4 | 1600 | 630 | 930 | 1480 | 700 | 400 | 118 |
С толщиной стенки 25 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1 | 1382 | 392 | 592 | 1262 | 400 | 200 | 72 |
| VMPU-PKMi-2 | 1382 | 442 | 692 | 1262 | 500 | 250 | 83 |
| VMPU-PKMi-3 | 1482 | 492 | 792 | 1362 | 600 | 300 | 92 |
| VMPU-PKMi-4 | 1562 | 592 | 892 | 1442 | 700 | 400 | 106 |
Напольного исполнения:
С толщиной стенки 45 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | B1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1 | 1420 | 550 |
630 | 1300 | 430 |
400 | 200 | 90 |
| VMPU-PKMi-2 | 1420 | 600 |
730 | 1300 | 480 |
500 | 250 | 103 |
| VMPU-PKMi-3 | 1520 | 650 |
830 | 1400 | 530 |
600 | 300 | 112 |
| VMPU-PKMi-4 | 1600 | 750 |
930 | 1480 | 630 |
700 | 400 |
128 |
| VMPU-PKMi-5 | 1700 | 850 |
1030 | 1580 | 730 |
800 | 500 | 144 |
| VMPU-PKMi-6 | 1800 | 850 |
1130 | 1680 | 730 |
900 | 500 | 186 |
| VMPU-PKMi-7 | 1800 | 850 |
1230 | 1680 | 730 |
1000 | 500 | 215 |
С толщиной стенки 25 мм
| Типоразмер | А, мм | B, мм | C, мм | A1, мм | B1, мм | N, мм | M, мм | Вес, кг |
| VMPU-PKMi-1 | 1382 | 502 |
592 | 1262 | 392 |
400 | 200 | 98 |
| VMPU-PKMi-2 | 1382 | 562 |
692 | 1262 | 442 |
500 | 250 | 113 |
| VMPU-PKMi-3 | 1482 | 612 |
792 | 1362 | 492 |
600 | 300 | 120 |
| VMPU-PKMi-4 | 1562 | 712 |
892 | 1442 | 592 |
700 | 400 |
138 |
| VMPU-PKMi-5 | 1662 | 812 |
992 | 1542 | 692 |
800 | 500 | 154 |
| VMPU-PKMi-6 | 1762 | 812 | 1092 | 1642 | 692 | 900 | 500 | 198 |
| VMPU-PKMi-7 | 1762 | 812 | 1092 | 1642 | 692 | 1000 | 500 | 228 |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
