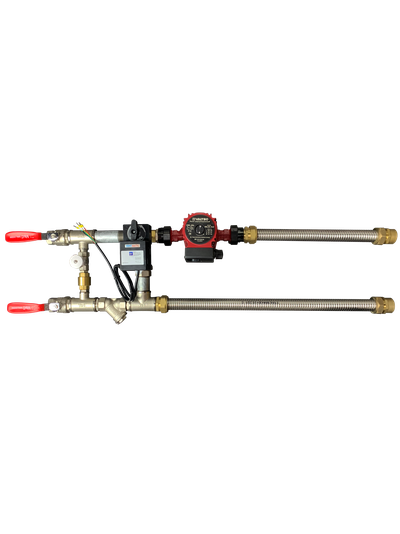

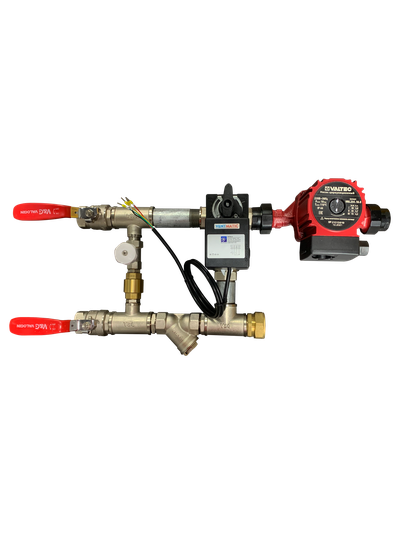

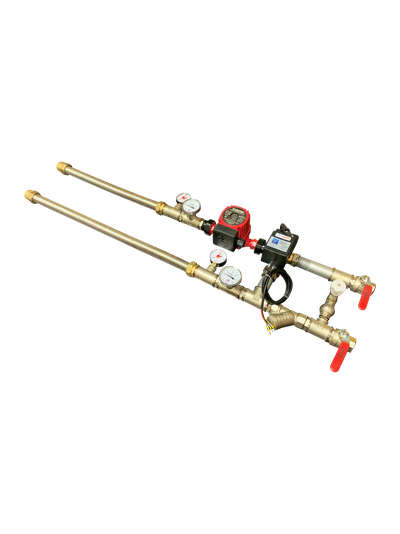

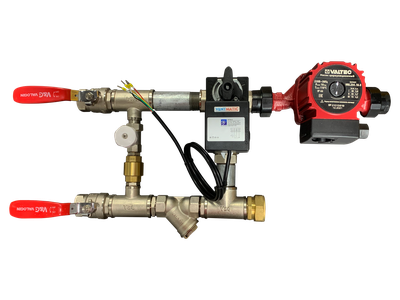

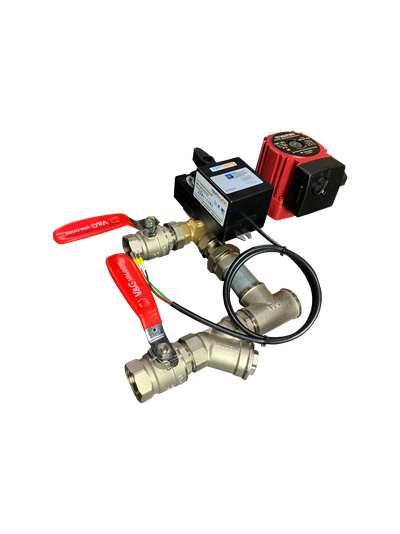

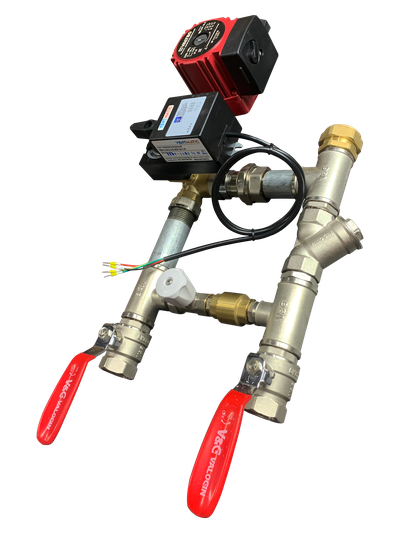

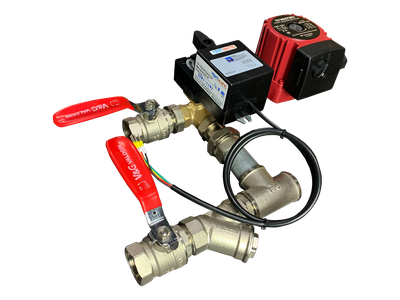

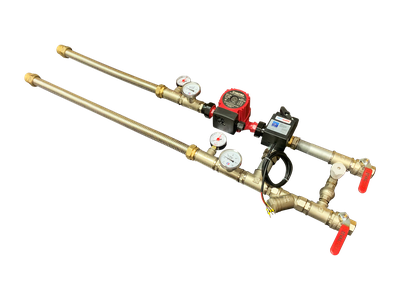

VMH-2-25. УЗЕЛ РЕГУЛИРОВАНИЯ ТЕПЛОНОСИТЕЛЯ

Артикул: 257
VMH-2-25. УЗЕЛ РЕГУЛИРОВАНИЯ ТЕПЛОНОСИТЕЛЯ


  • РОЗНИЧНАЯ ЦЕНА !!!
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • Направление узлов правое или левое
  • Типоразмеры 25 (1"), 32 (1 1/4")
  • Кvs клапана 2.5  4.0  6.3  10  16
  • Насос VALTEC (пр-во Китай, бренд Италия)
  • Арматура и комплектующие VALTEC (пр-во Китай, бренд Италия)
  • Электропривод 24 VDC с упр. 0...10V


Характеристика насоса / клапана (kvs) :
Выберите параметр
Характеристика насоса / клапана (kvs) :

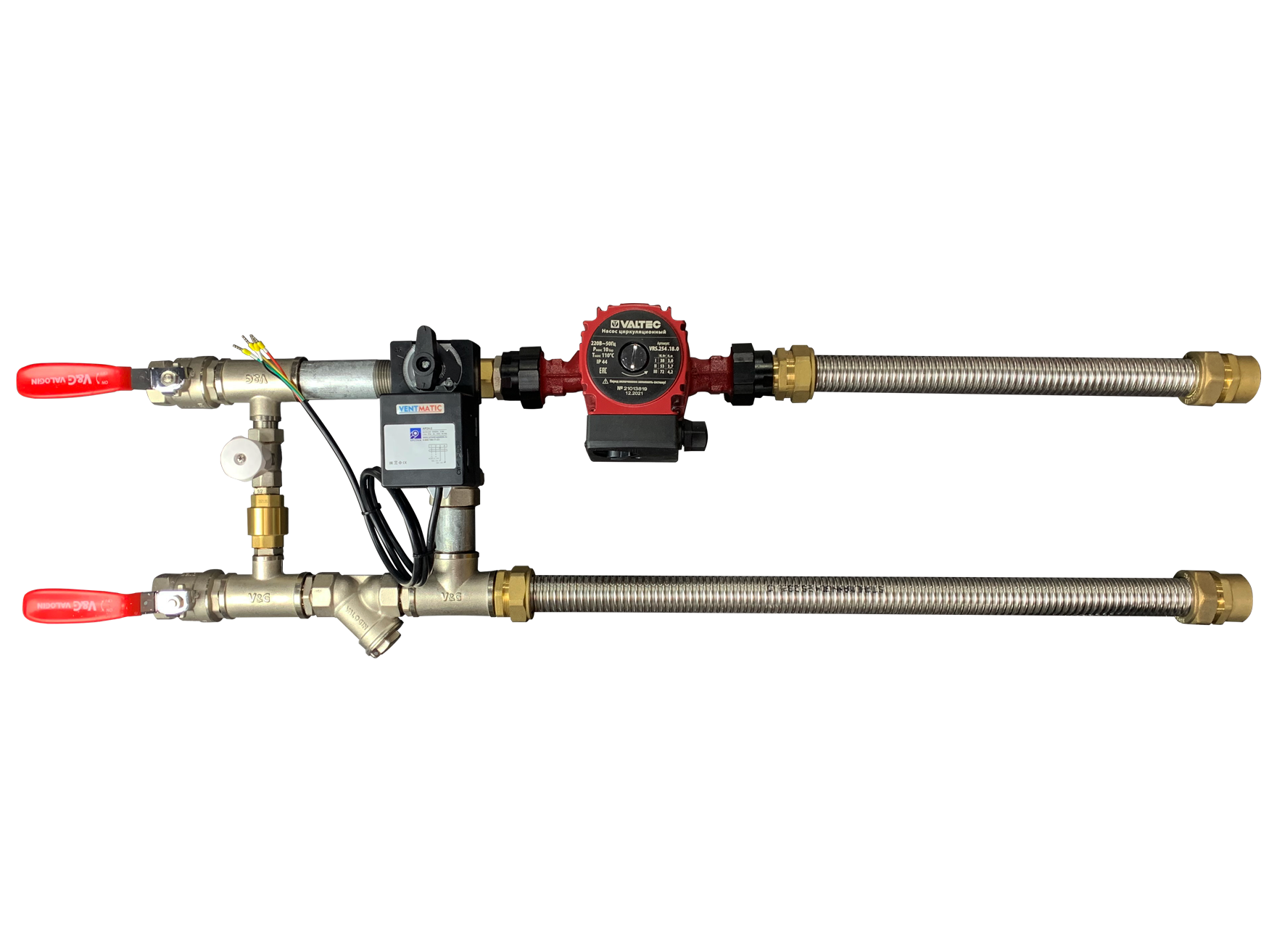

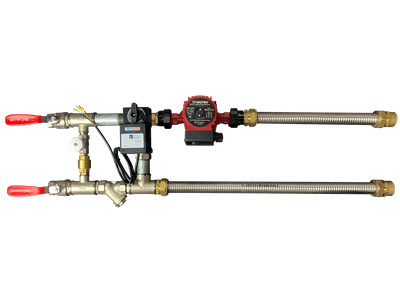

Байпас и гибкая подводка:
Выберите параметр
Байпас и гибкая подводка:

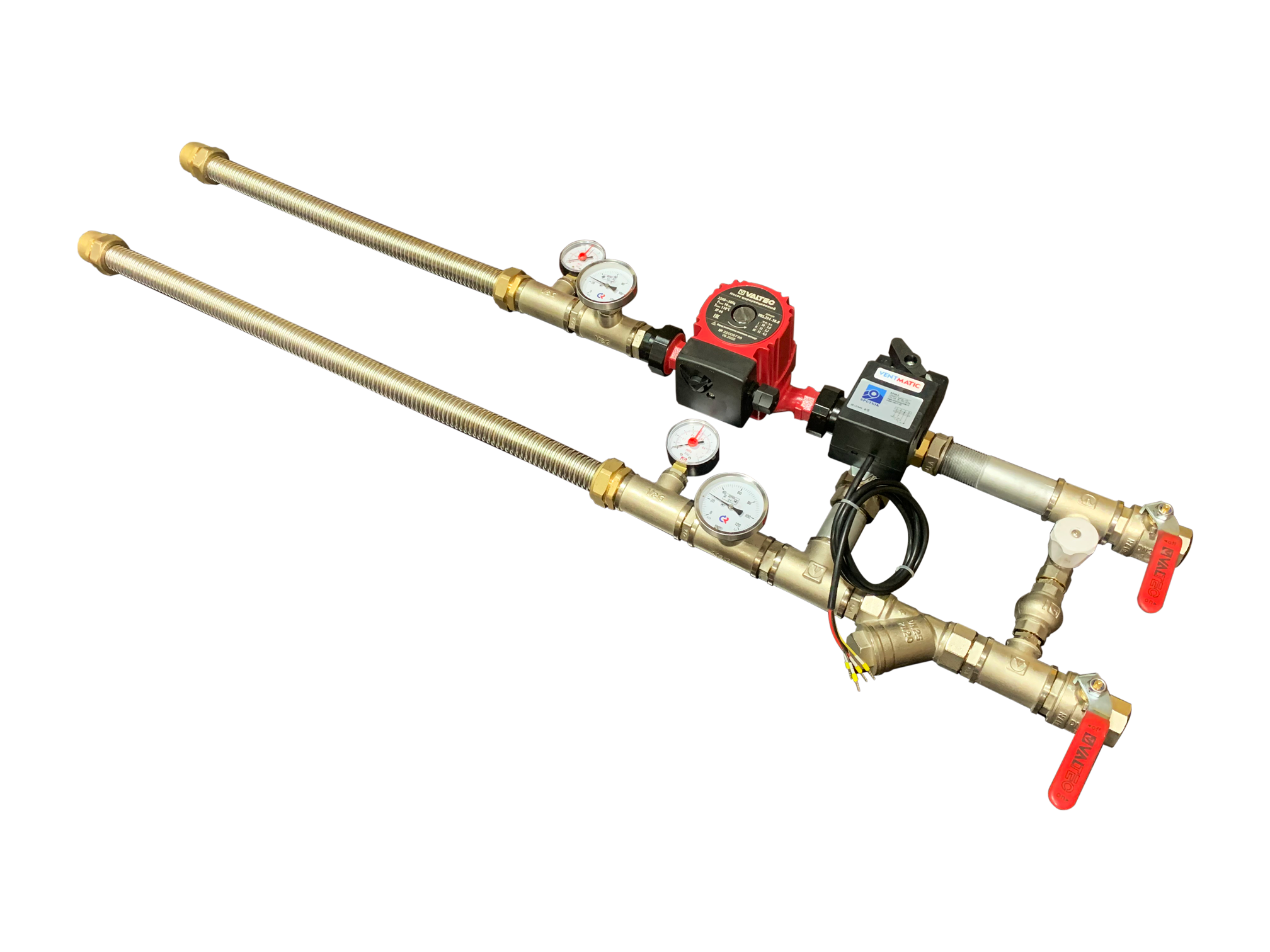

Термометры и манометры:
Выберите параметр
Термометры и манометры:
37 615
можно купить в кредит


  • РОЗНИЧНАЯ ЦЕНА !!!
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • Направление узлов правое или левое
  • Типоразмеры 25 (1"), 32 (1 1/4")
  • Кvs клапана 2.5  4.0  6.3  10  16
  • Насос VALTEC (пр-во Китай, бренд Италия)
  • Арматура и комплектующие VALTEC (пр-во Китай, бренд Италия)
  • Электропривод 24 VDC с упр. 0...10V


  • Описание

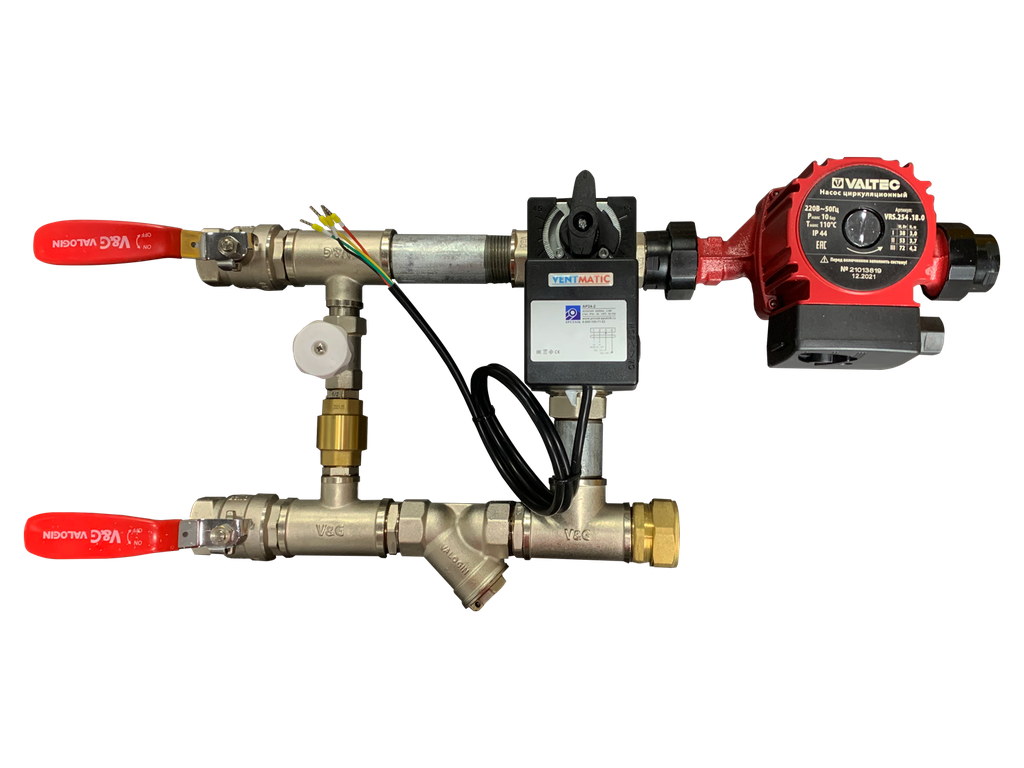

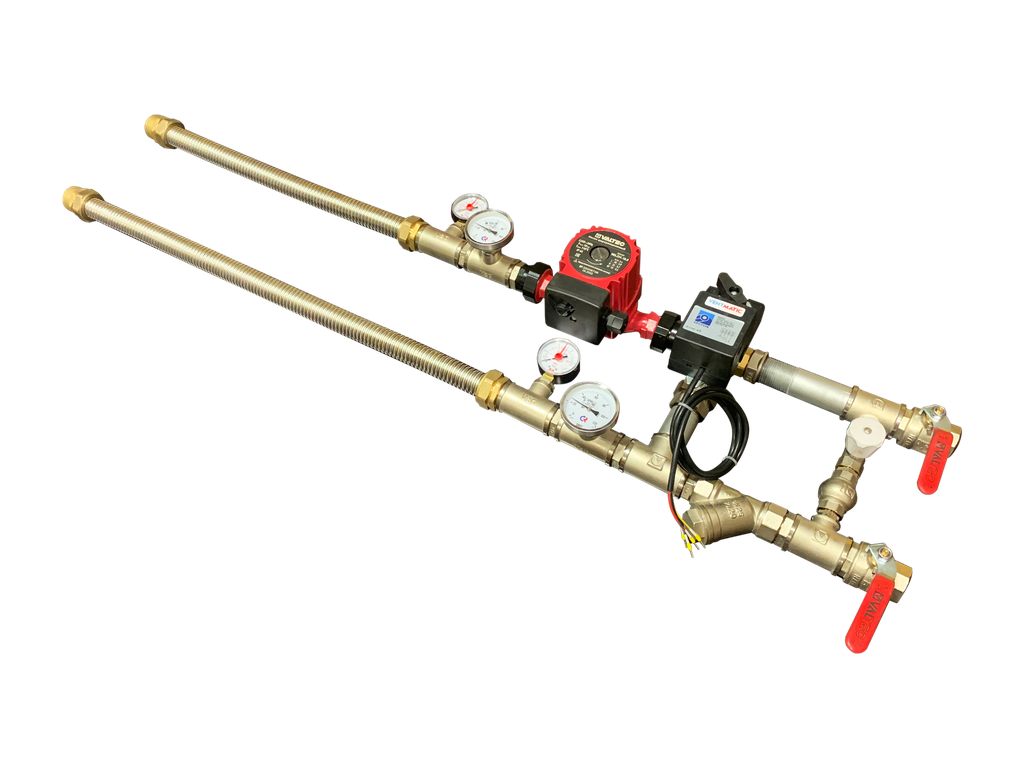

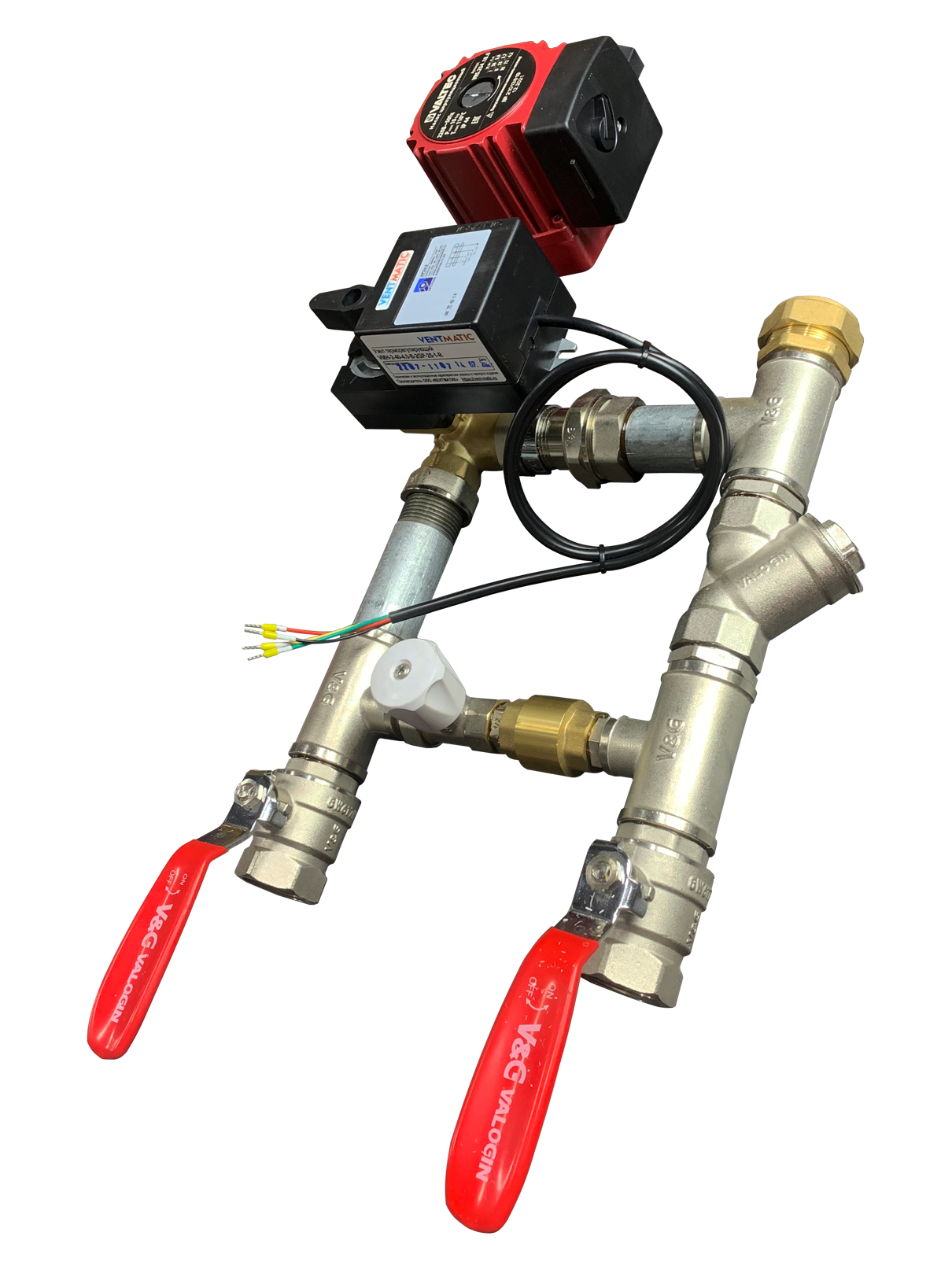

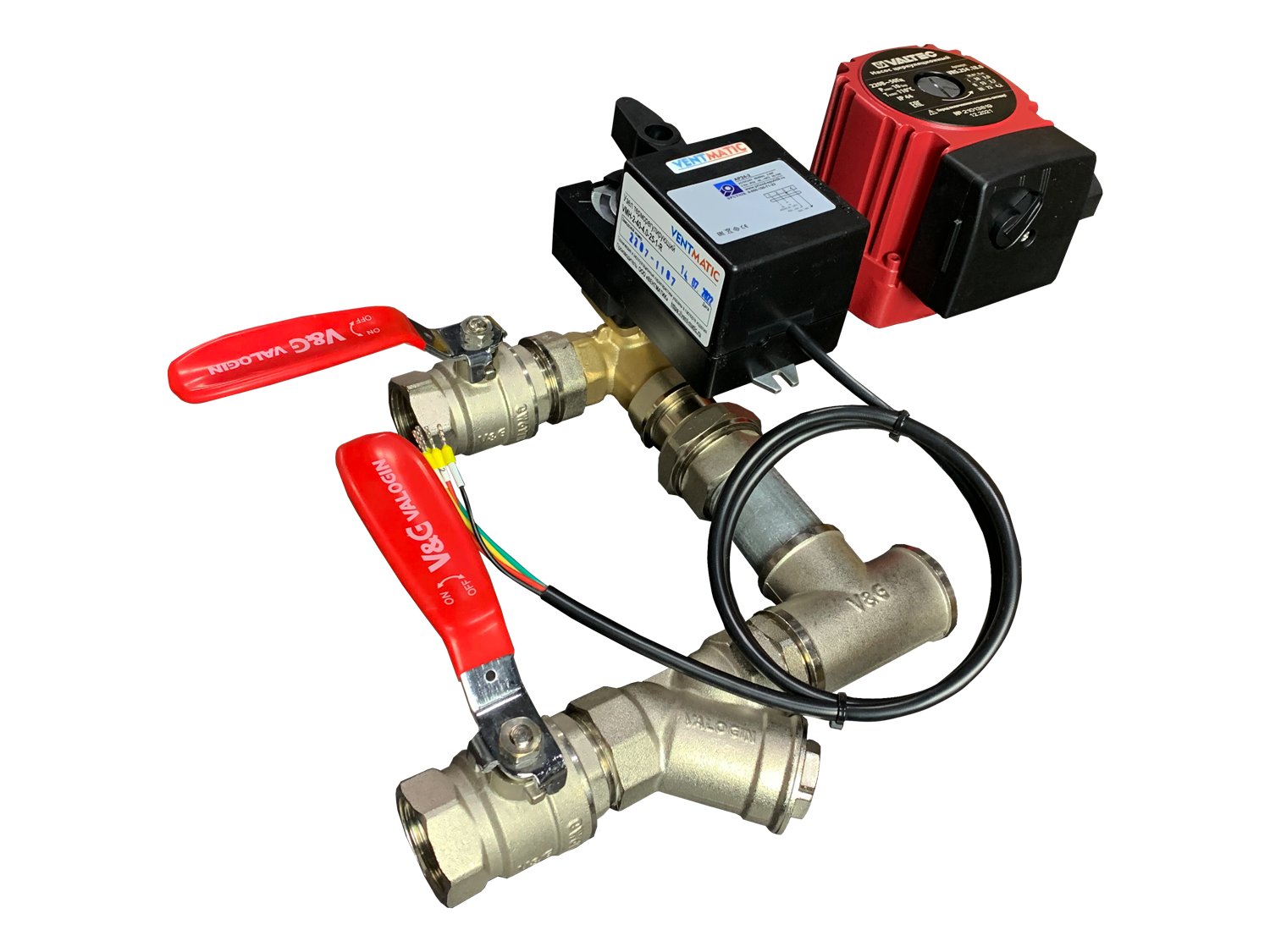

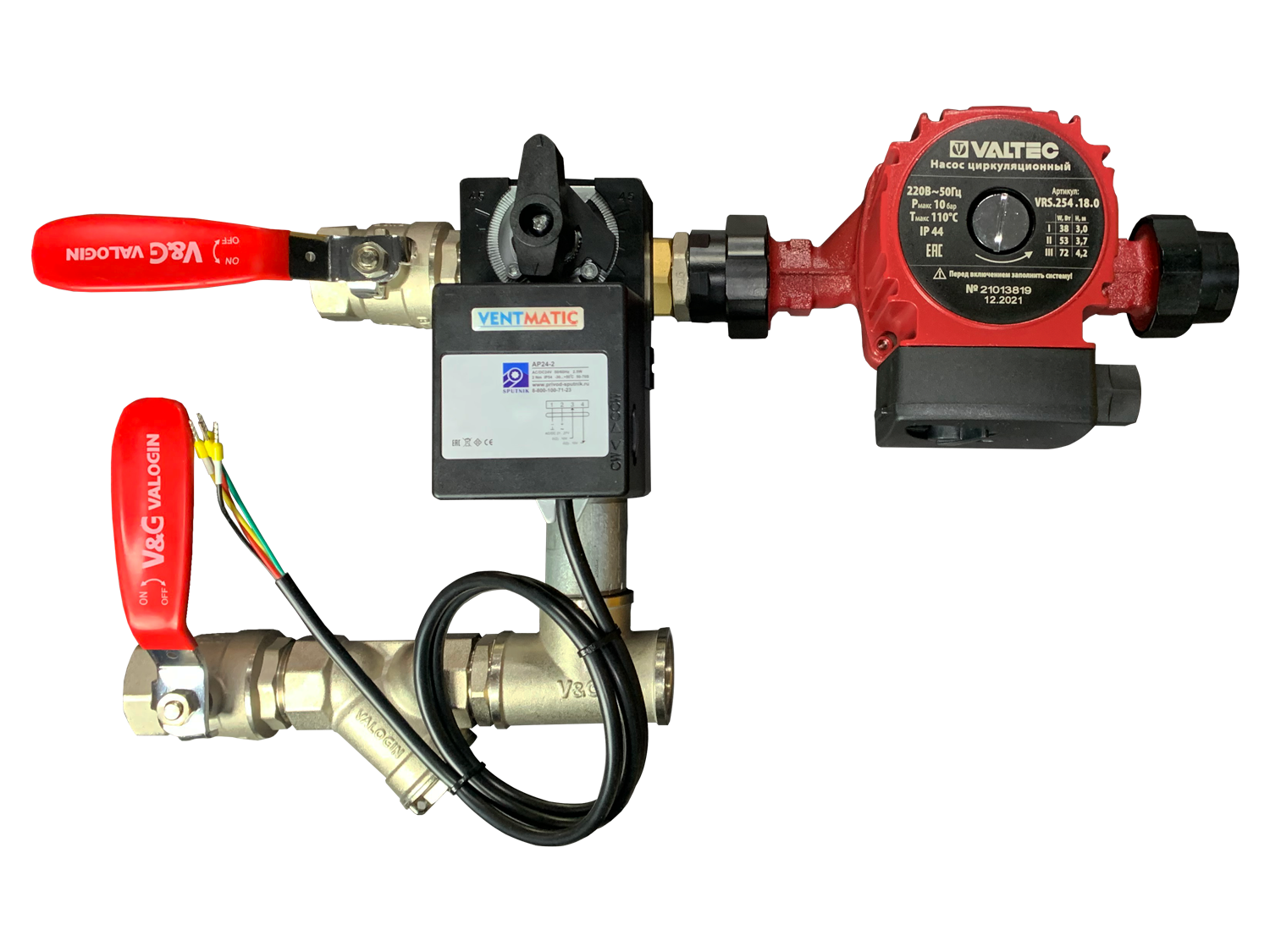

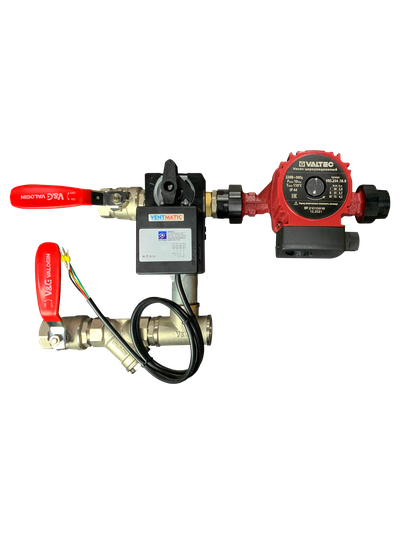

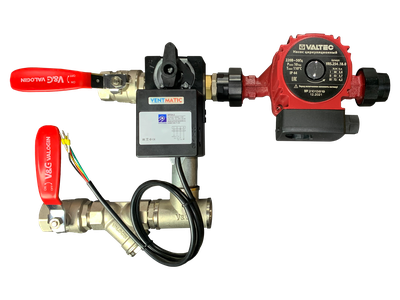

    Смесительный узел VMH-2-25 – это устройство для регулирования температуры теплоносителя, поступающего в теплообменник приточной вентиляционной установки.

    Узлы VMH-2-25 рассчитаны на расход теплоносителя 1.3 - 5.5 м3/ч.


    МАРКИРОВКА СМЕСИТЕЛЬНОГО УЗЛА

    VMH   -   1   -   40   -   1.6   -   B   -   2GP   -   2T   -   2M   -   25   -   1   -   R



    VMH

    Узел регулирующий для воздухонагревателя



    1

    Схема узла

    1 – прямая, 2 – обратная.

    40

    Напор насоса, дм

    40, 60, 80

    1.6

    KVS клапана

    1.6   2.5   4.0   6.3   10   16

    B

    Наличие байпаса

    В – байпас (при отсутствии маркировка не ставится)

    2GP

    Наличие гибкой подводки

    GP – гибкая подводка (при отсутствии маркировка не ставится) 2 шт

    2T,2M

    Наличие термометров и манометров

    2Т, 2М – термометр, манометр (при отсутствии маркировка не ставится) 2 шт

    25

    Диаметр присоедиения, мм

    20   25   32

    1

    Тип эл.привода клапана

    1. 24В 0…10В  2. 24В 3-поз. 3. 230В 0…10В, 4. 230В 3-поз.

    R

    Направление узла

    R – правый, L - левый

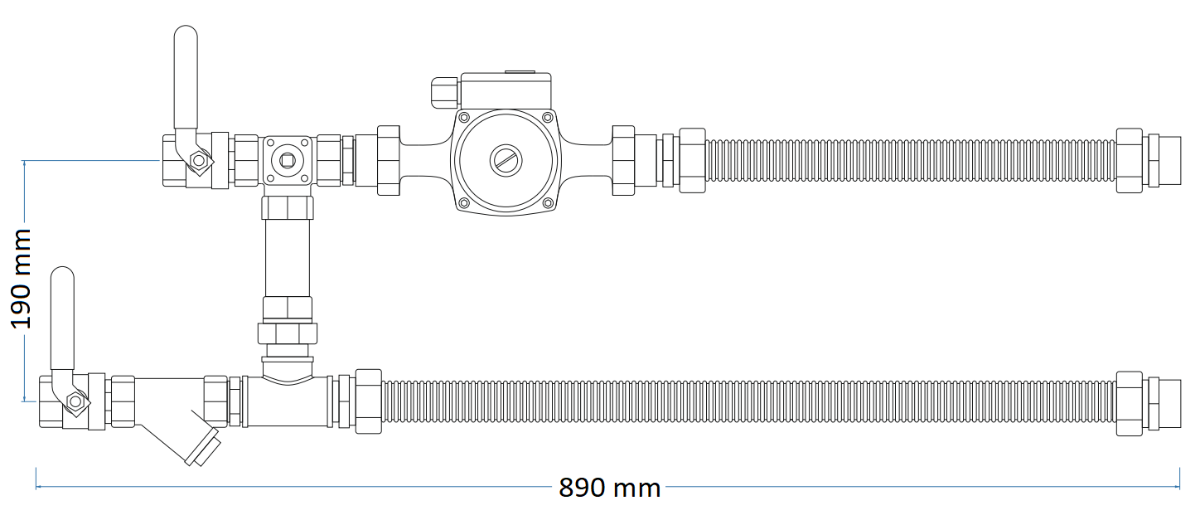

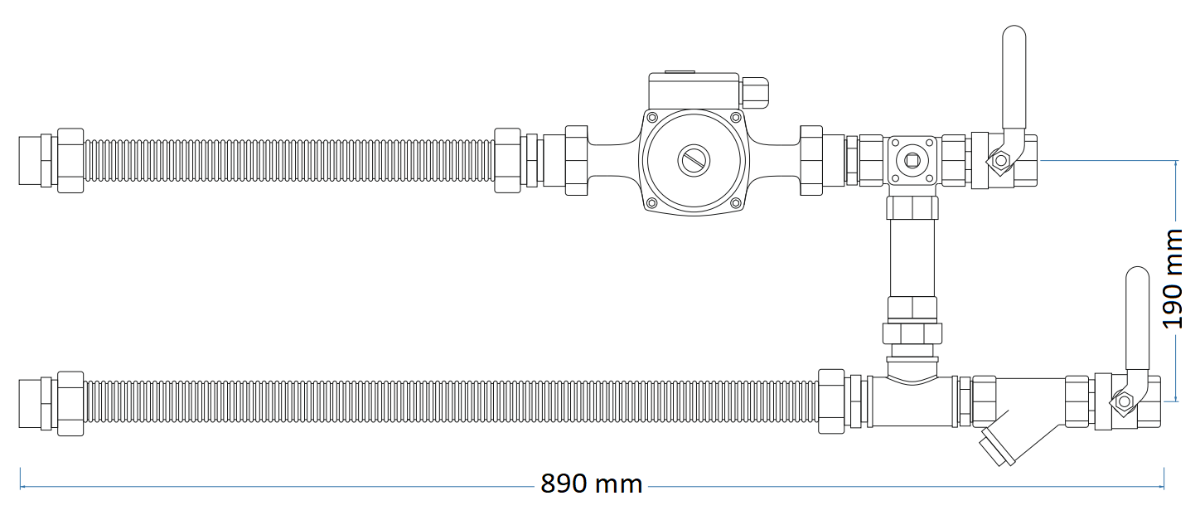

    Узел левого направления Узел правого направления


    В линейке узлов VMH-2-25 используются следующие компоненты

    Насос VRS 25/4-180 расход max. 2800 м3/ч напор max. 4м VALTEC, бренд Италия пр-во Китай
    Насос VRS 25/6-180 расход max. 3600 м3/ч напор max. 6м VALTEC, бренд Италия пр-во Китай
    Насос VRS 25/8-180 расход max. 5600 м3/ч напор max. 8м VALTEC, бренд Италия пр-во Китай


    Клапан 3-ход с эл.приводом Kvs 2.5 Ду20 Латунь питание 24 VDC упр. 0...10 V 5Nm пр-во Китай
    Kvs 4.0 Ду20 Латунь питание 24 VDC упр. 0...10 V 5Nm пр-во Китай
    Kvs 6.3 Ду20 Латунь питание 24 VDC упр. 0...10 V 5Nm пр-во Китай
    Kvs 10 Ду25 Латунь питание 24 VDC упр. 0...10 V 5Nm пр-во Китай
