- Под заказ 10 календарных дней;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки для дилеров и партнеров;
- Под заказ 10 календарных дней;
- Собственное производство;
- Гарантия 24 месяца с даты продажи;
- Особые условия поставки для дилеров и партнеров;
-
Описание

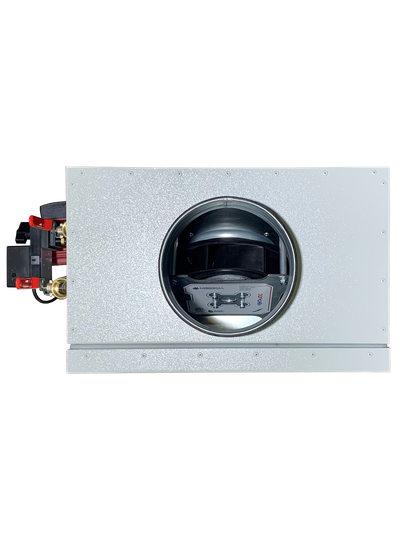

Серия VMPU-W-1 компактных приточных установок с водяным нагревом в шумоизолированном корпусе VENTMATIC представлена в 4-х типоразмерах:
Модель Диаметр подключения, мм Номинальная
произв., м3/ч
Масимальная произв. м3/ч
Максимальный напор, Па VMPU-W-500-1 160 500 624 486 VMPU-W-750-1 200 750 941 730 VMPU-W-1000-1 250 1000 1390 924 VMPU-W-1500-1 315 1500 1826 1056 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ СПРАВА
- Подключение труб теплоснабжения - СБОКУ СПРАВА
- Монтаж в ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
- Максимальный расход воздуха 624 м3/ч
- Номинальный расход воздуха 500 м3/ч
- Напор max 486 Па
- Энергоэффективный EC двигатель 87 Вт
- 5 скоростей вентилятора
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, встроенный Web Cервер
- Встроенный смесительный узел водяного нагрева
- Кассетный фильтр, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 49 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемная шумоизолированная крышка
- Класс защиты IP40
- Размеры корпуса 780х400х255 мм
- Масса 34.0 кг.

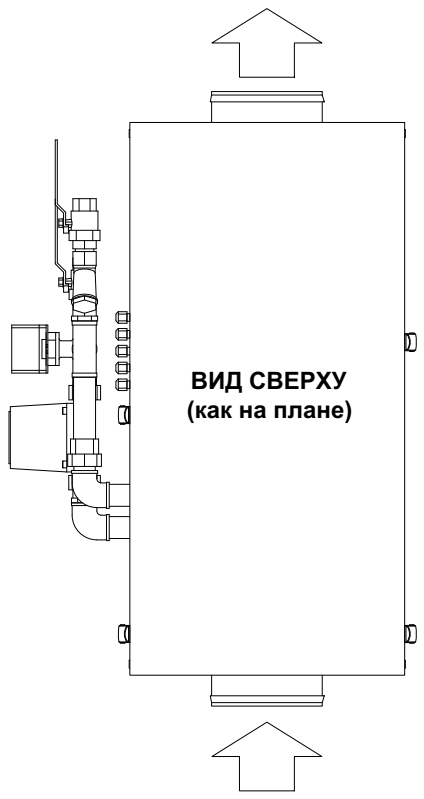

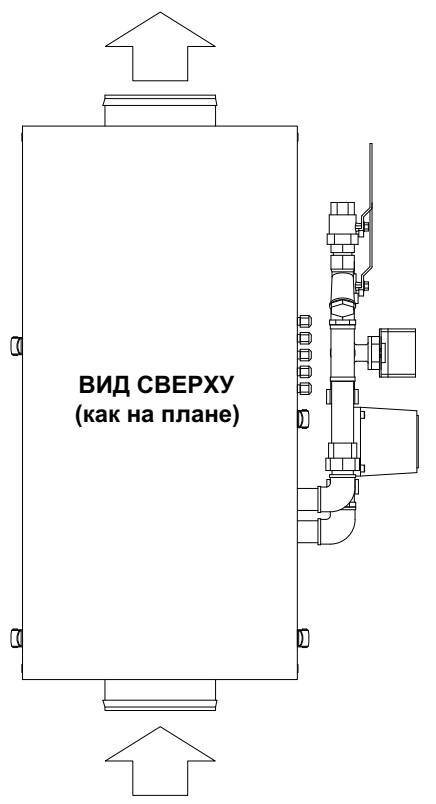

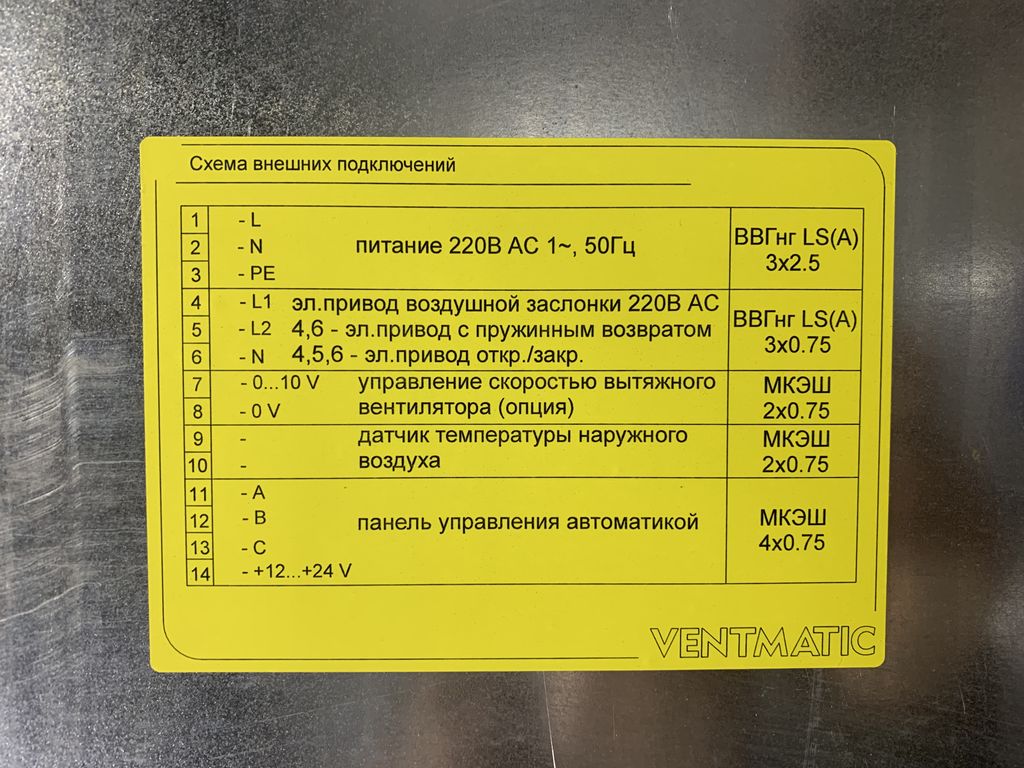

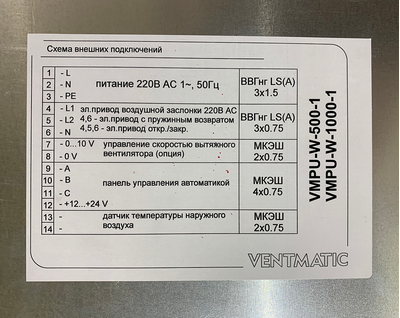

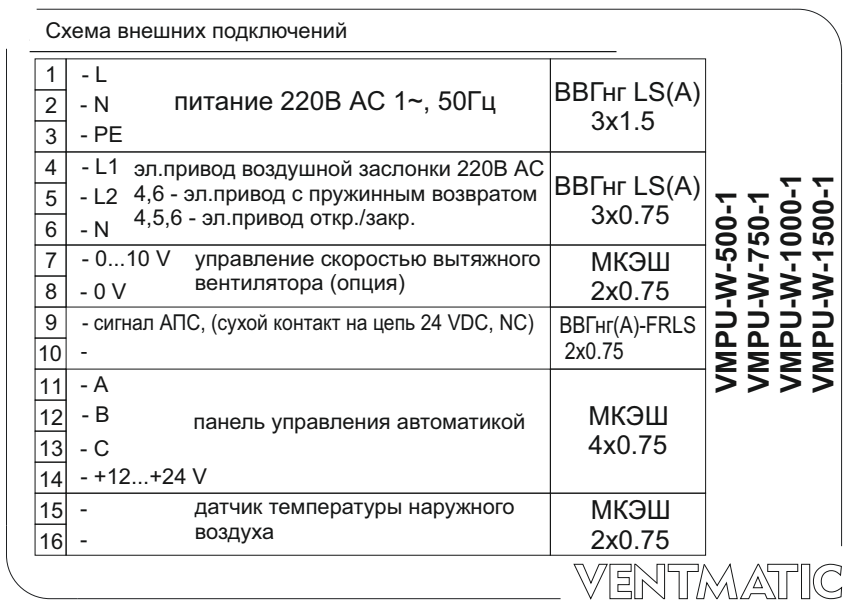

* - по умолчанию электроподключение и подключение труб теплоносителя СБОКУ СПРАВА. Исполнение СБОКУ СЛЕВА необходимо указать при заказе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель
Напряже
ние, В
Кол-во фаз
Потребляемая мощность, Вт
Ток (max), А
Х-ка насоса / KVS клапана
Размер подключения труб, дюйм
Частота вращения вент. об/мин
Толщина шумоизоляции, мм
Уровень шума, Дб
Масса, кг
VMPU-W-500-1
220-230
1
136
0.89
25-40 / 4.0
3/4"
3200
27
48
34
VMPU-W-750-1
244
1,15
25-40 / 4.0
3/4"
3250
27
49
39
VMPU-W-1000-1
246
1.27
25-60 / 6.3
1"
2570
27
49
45
VMPU-W-1500-1
496
2,8
25-60 / 6.3
1"
3500
27
51
58

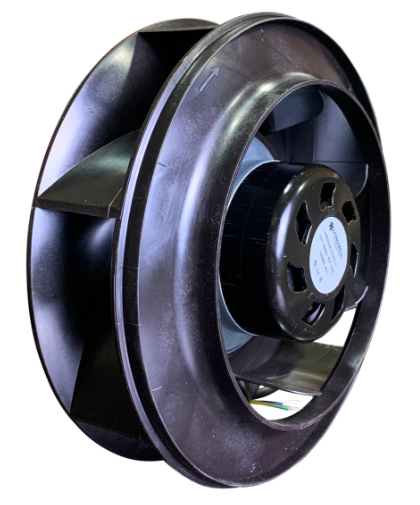

Применяем высококачественный тихий ЕС вентилятор
"LONGWELL". Гарантия безотказной работы - 40000 часов!

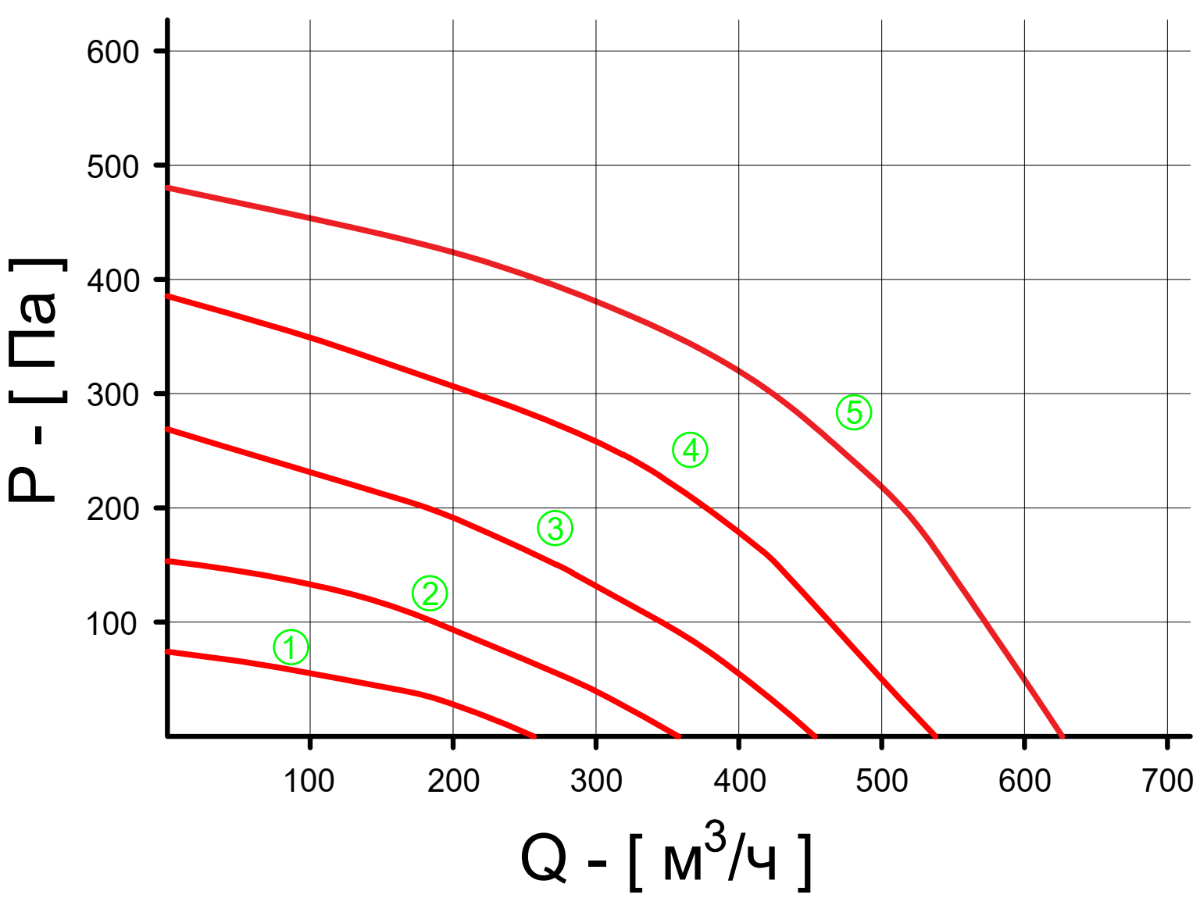

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
ДОСТУПНЫЙ ФУНКЦИОНАЛ
- кнопка ПУСК/СТОП
- 5 скоростей вентилятора
- задание уставки (темп. подаваемого воздуха)
- установка времени и даты
- работа по расписанию
- режим ЛЕТО / ЗИМА
- индикация неисправностей
- индикация комнатной температуры
- индикация влажности в помещении
- адаптивная подсветка дисплея
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- управление (раздельно) скоростью вытяжного вентилятора
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
- клеенный КАССЕТНЫЙ фильтр толщиной 60 мм и мягкой рамкой
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРА - М5 (F5)
Тип фильтра Класс фильтра по ГОСТ Р ЕН 779-2007 Средняя пылезадерживающая способность Am, % (средняя эффективность Em) Толщина, мм Аэродинамическое сопротивление при номинальной нагрузке, Па Рабочая температура, °С Относительная влажность, % Начальное Конечное Кассетный (М5)F5 Ee 45-60%, Ea <20% 60 49 400 от -40до +60 не более 95 Фильтр меняется по сработке автоматики установки. На панели управления появится код ошибки [04] "фильтр загрязнен".
Использованный фильтр утилизируется, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
Модель
А
В
С
А1
А2
В1
D
S
d1
d2
VMPU-W-500-1
780
400
255
870
482
576
158
30
M8
M6
VMPU-W-750-1
800
400
295
900
482
576
198
30
M8
M6
VMPU-W-1000-1
804
460
345
905
482
636
248
30
M8
M6
VMPU-W-1500-1
460
410
636
313
30
M8
M6
МОНТАЖНЫЕ РАЗМЕРЫ
!!! МОНТАЖ ТОЛЬКО В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ !!!
Модель
А
В
VMPU-W-500-1
745
452
VMPU-W-750-1
765
452
VMPU-W-1000-1
770
512
VMPU-W-1500-1
512
КОМПЛЕКТ ПОСТАВКИ
Установка приточная серии VMPU-W-1 в сборе 1 шт Комплект креплений для монтажа 1 компл Панель управления автоматикой
1 шт Паспорт изделия 1 шт Упаковочная коробка (деревянная обрешетка) 1 шт ПОКАЗАТЕЛИ НАДЕЖНОСТИ
Гарантийный срок, лет
2
Назначенный срок службы, лет не менее
8
Срок хранения, лет
1
-
Документы
ТехЛист VMPU-W-500-1458.9 кб, 13 октября в 15:15
Серия VMPU-W-1 компактных приточных установок с водяным нагревом в шумоизолированном корпусе VENTMATIC представлена в 4-х типоразмерах:
| Модель | Диаметр подключения, мм |
Номинальная произв., м3/ч |
Масимальная произв. м3/ч |
Максимальный напор, Па |
| VMPU-W-500-1 | 160 | 500 | 624 | 486 |
| VMPU-W-750-1 | 200 | 750 | 941 | 730 |
| VMPU-W-1000-1 | 250 | 1000 | 1390 | 924 |
| VMPU-W-1500-1 | 315 | 1500 | 1826 | 1056 |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Сторона обслуживания - СНИЗУ
- Электроподключение - СБОКУ СПРАВА
- Подключение труб теплоснабжения - СБОКУ СПРАВА
- Монтаж в ТОЛЬКО В ГОРИЗОНТАЛЬНОМ положении
- Возможность замены всех элементов установки без демонтажа
- Удобный доступ к фильтрующему элементу
- Допустимая температура эксплуатации -30...+40 С
- Класс защиты IP40
- Максимальный расход воздуха 624 м3/ч
- Номинальный расход воздуха 500 м3/ч
- Напор max 486 Па
- Энергоэффективный EC двигатель 87 Вт
- 5 скоростей вентилятора
- Эргономичная и удобная сенсорная панель управления
- Интерфейсы Modbus, Ethetnet, встроенный Web Cервер
- Встроенный смесительный узел водяного нагрева
- Кассетный фильтр, класс очистки М5 (F5)
- Компактные размеры!!!
- Круглый размер для подключения 160 мм
- Уровень шума в окружению 49 дБ max
- Толщина шумоизолированной стенки 30 мм
- Цвет корпуса RAL 7035
- Cъемная шумоизолированная крышка
- Класс защиты IP40
- Размеры корпуса 780х400х255 мм
- Масса 34.0 кг.
* - по умолчанию электроподключение и подключение труб теплоносителя СБОКУ СПРАВА. Исполнение СБОКУ СЛЕВА необходимо указать при заказе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель |
Напряжение, В |
Кол-во фаз |
Потребляемая мощность, Вт |
Ток (max), А |
Х-ка насоса / KVS клапана |
Размер подключения труб, дюйм |
Частота вращения вент. об/мин |
Толщина шумоизоляции, мм |
Уровень шума, Дб |
Масса, кг |
|
VMPU-W-500-1 |
220-230
|
1
|
136 |
0.89 |
25-40 / 4.0 |
3/4" |
3200 |
27 |
48 |
34 |
|
VMPU-W-750-1 |
244 |
1,15 |
25-40 / 4.0 |
3/4" |
3250 |
27 |
49 |
39 |
||
|
VMPU-W-1000-1 |
246 |
1.27 |
25-60 / 6.3 |
1" |
2570 |
27 |
49 |
45 |
||
|
VMPU-W-1500-1 |
496 |
2,8 |
25-60 / 6.3 |
1" |
3500 |
27 |
51 |
58 |
|
Применяем высококачественный тихий ЕС вентилятор "LONGWELL". Гарантия безотказной работы - 40000 часов! |
 |
АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИКОЙ
 |
ДОСТУПНЫЙ ФУНКЦИОНАЛ
|
ДОСТУПНЫЕ ОПЦИИ
- подключение датчика наружной температуры
- управление (раздельно) скоростью вытяжного вентилятора
- протоколы MODBUS, ETHERNET, Web-Сервер
ХАРАКТЕРИСТИКИ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
- клеенный КАССЕТНЫЙ фильтр толщиной 60 мм и мягкой рамкой
- фильтровальное полотно с увеличенной поверхностной плотностью ПФ-170 (М5)
- в 6 раз увеличена площадь фильтрации по отношению с площади сечения
- высокая формоустойчивость фильтровального полотна
- класс очистки ФИЛЬТРА - М5 (F5)
| Тип фильтра | Класс фильтра по ГОСТ Р ЕН 779-2007 | Средняя пылезадерживающая способность Am, % (средняя эффективность Em) | Толщина, мм | Аэродинамическое сопротивление при номинальной нагрузке, Па | Рабочая температура, °С | Относительная влажность, % | |
| Начальное | Конечное | ||||||
| Кассетный | (М5)F5 | Ee 45-60%, Ea <20% | 60 | 49 | 400 | от -40до +60 | не более 95 |
Фильтр меняется по сработке автоматики установки. На панели управления появится код ошибки [04] "фильтр загрязнен".
Использованный фильтр утилизируется, как строительный мусор.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Модель |
А |
В |
С |
А1 |
А2 |
В1 |
D |
S |
d1 |
d2 |
|
VMPU-W-500-1 |
780 |
400 |
255 |
870 |
482 |
576 |
158 |
30 |
M8 |
M6 |
|
VMPU-W-750-1 |
800 |
400 |
295 |
900 |
482 |
576 |
198 |
30 |
M8 |
M6 |
|
VMPU-W-1000-1 |
804 |
460 |
345 |
905 |
482 |
636 |
248 |
30 |
M8 |
M6 |
|
VMPU-W-1500-1 |
|
460 |
410 |
|
|
636 |
313 |
30 |
M8 |
M6 |
МОНТАЖНЫЕ РАЗМЕРЫ
 |
!!! МОНТАЖ ТОЛЬКО В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ !!! |
|
Модель |
А |
В |
|
VMPU-W-500-1 |
745 |
452 |
|
VMPU-W-750-1 |
765 |
452 |
|
VMPU-W-1000-1 |
770 |
512 |
|
VMPU-W-1500-1 |
|
512 |
КОМПЛЕКТ ПОСТАВКИ
| Установка приточная серии VMPU-W-1 в сборе | 1 шт |
| Комплект креплений для монтажа | 1 компл |
|
Панель управления автоматикой |
1 шт |
| Паспорт изделия | 1 шт |
| Упаковочная коробка (деревянная обрешетка) | 1 шт |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ
|
Гарантийный срок, лет |
2 |
|
Назначенный срок службы, лет не менее |
8 |
|
Срок хранения, лет |
1 |
