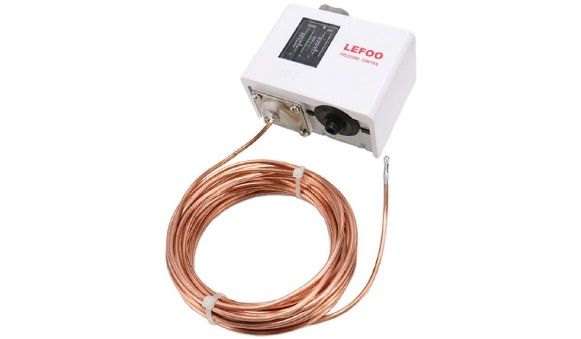

РЕЛЕ ТЕМПЕРАТУРЫ 6 МЕТРОВ TS-6 LEFOO

Артикул: 231
РЕЛЕ ТЕМПЕРАТУРЫ 6 МЕТРОВ TS-6 LEFOO

РЕЛЕ ТЕМПЕРАТУРЫ TS LEFOO - полный аналог DANFOSS KP 61 !!!

РЕЛЕ ТЕМПЕРАТУРЫ TS LEFOO - полный аналог DANFOSS KP 61 !!!

  • Описание

         Реле температуры (капиллярный термостат) применяется для регулирования температуры в системах отопления, вентиляции и кондиционирования, но основной функцией является защита вентиляционной установки от замораживания в зимний период. Термостаты TS от компании LeFoo производятся в Китае и отличаются простотой настройки и надежностью в эксплуатации. Длина капиллярной трубки выбирается при заказе и составляет от 1 до 11,5 метров.

         Основная функция капиллярного термостата – непрерывно контролировать температуру после теплообменника и своевременно обнаруживать угрозу замерзания жидкости в его трубках, что позволит предотвратить разрушение трубок отопительных калориферов от замерзания.

    Реле температуры активирует защитные функции:
    • остановка вентилятора,
    • закрытие заслонки наружного воздуха,
    • открытие клапана теплоносителя калорифера на 100%,
    • запуск циркуляционного насоса теплоносителя,
    • включение звукового или светового сигнала аварии.

    Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога. При превышении температуры выше порога гистерезиса происходит автоматический сброс термостата и возврат в работу всей вентиляционной системы.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Диапазон настройки уставки: -30…+15 °C
    Диапазон настройки гистерезиса: 2…8 °C
    Заводская уставка: срабатывание 7°C, возврат 12°C
    Температура эксплуатации: -40…+65 °C
    Рабочая среда капилляра: неагрессивные газы
    Точность срабатывания: ± 1-1,5 °C
    Сброс (возврат в исходное состояние): Автоматический
    Тип чувствительного элемента: Медная трубка
    Тип наполнителя капилляра: Парообразный
    Длина капиллярной трубки: 1, 2, 3, 4, 6, 11,5 метров
    Контактная система: Перекидной контакт – SPDT
    Максимальная температура капилляра: 120 °C
    Класс защиты (корпус): IP30 (IP42, IP55 с аксессуарами)
    Кабельный ввод: Герметичный 5-10 мм


    СХЕМА ПОДКЛЮЧЕНИЯ



    ГАБАРИТНЫЕ РАЗМЕРЫ




  • Документы

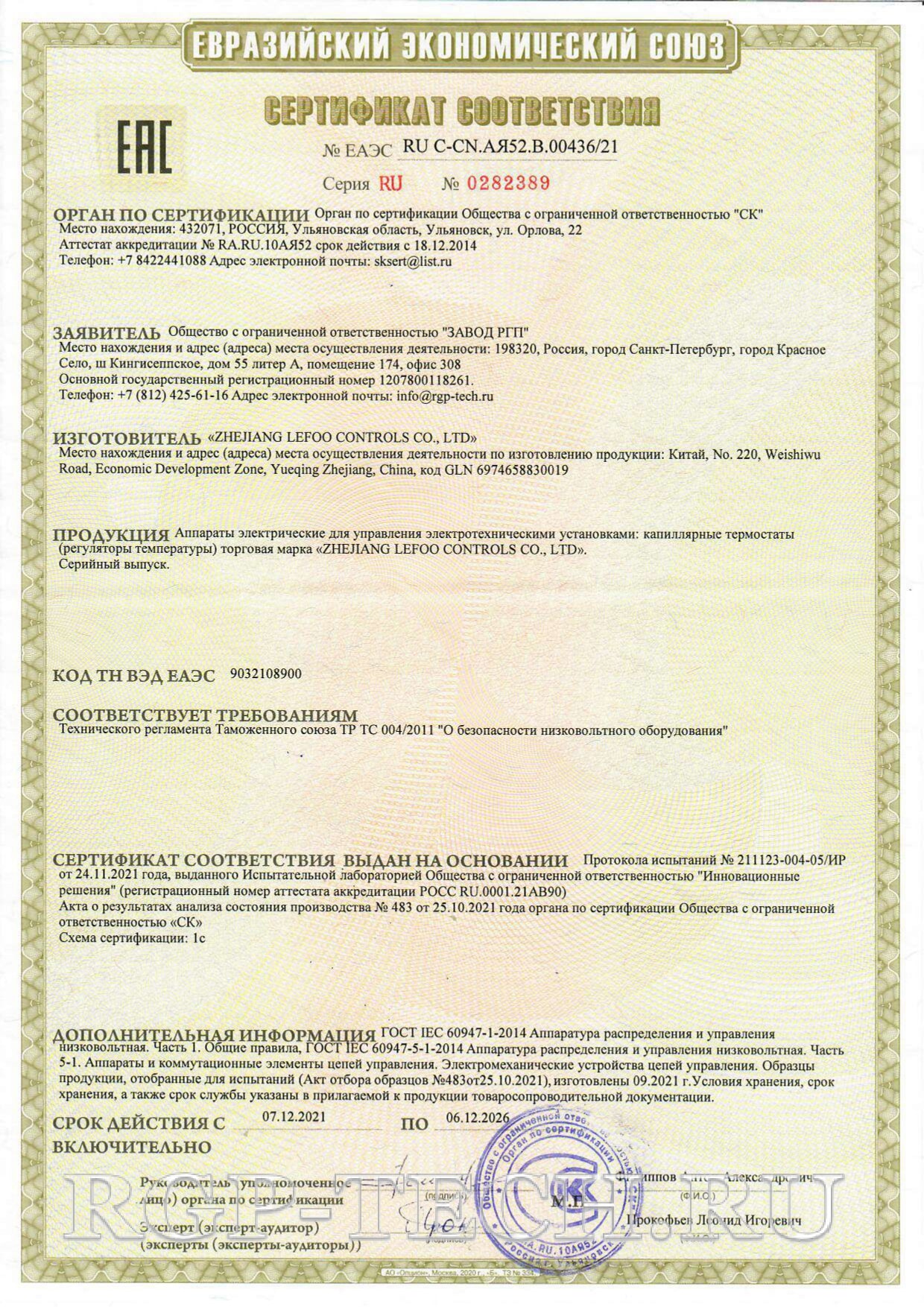

    Сертификат TS LEFOO
    564.2 кб, 17 сентября в 15:31
    Паспорт LEFOO реле температуры TS
    3.9 Мб, 17 сентября в 15:30
