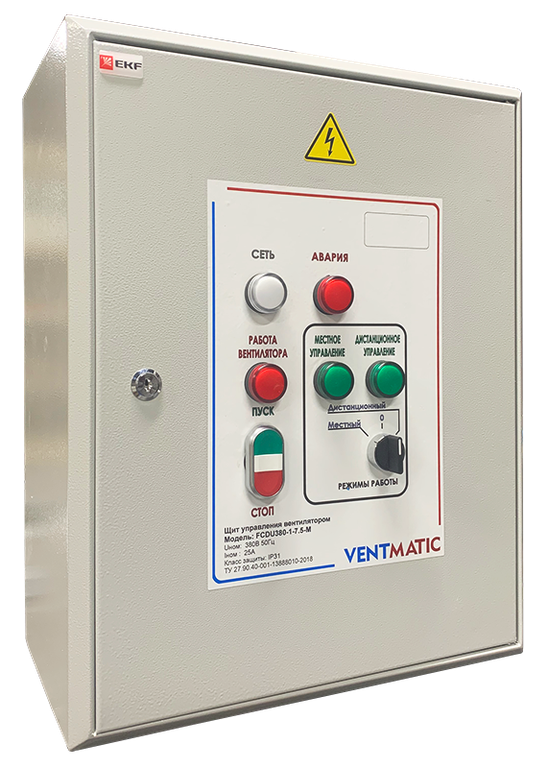

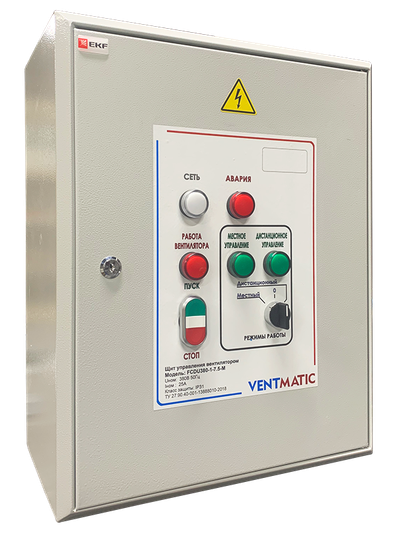

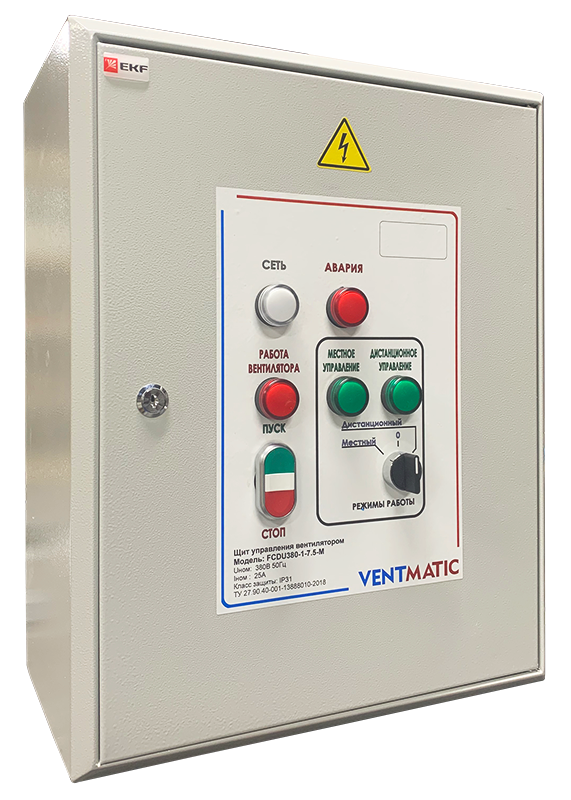

ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ ДУ VENTMATIC FCDU380-1-M IP31

Артикул: 203
ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ ДУ VENTMATIC FCDU380-1-M IP31


  • РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • Щит предусмотрен для управления вентиляторов противодымной вентиляции
  • "Сухие" контакты для коммутации с приборами АПС
  • Управление прямым пуском вентилятора ДУ
  • Степень защиты IP31
  • ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА


Электродвигатель вентилятора 380в 3 фазы
Выберите параметр
Электродвигатель вентилятора 380в 3 фазы
24 897
можно купить в кредит


  • РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • Щит предусмотрен для управления вентиляторов противодымной вентиляции
  • "Сухие" контакты для коммутации с приборами АПС
  • Управление прямым пуском вентилятора ДУ
  • Степень защиты IP31
  • ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА


  • Описание

    Щиты управления VENTMATIC FCDU380-1-М применяются для управления вентиляторами противодымной вентиляции с асинхронным трехфазным электродвигателем с напряжением питания 380 В. и его защиты. Линейка щитов VENTMATIC FCDU380-1-M состоит из 5-ти модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора. Основными функциями идентицикации линейки являются:


    ВНИМАНИЕ!!! ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ VENTMATIC FCDU380-1 СЕРТИФИЦИРУЕТСЯ НЕ КАК ПРИБОР ПОЖАРНЫЙ, А КАК НИЗКОВОЛЬТНЫЙ НКУ!!!


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FCDU380-1-М IP31

    Наименование

    Мощность двигателя, кВт

    Линейный ток, А

    Защита по току

    Размеры (ШхВхГ)

    Класс защиты

    1

    FCDU380-1-2.2-M

    0.18-2.2

    16

    DZ47 D10

    300x400x210

    IP31

    2

    FCDU380-1-4.0-M

    3.0-4.0

    20

    DZ47 D16

    300x400x210

    IP31

    3

    FCDU380-1-7.5-M

    5.5-7.5

    25

    DZ47 D20

    300x400x210

    IP31

    4

    FCDU380-1-11.0-M

    11.0

    50

    DZ47 D40

    300x400x210

    IP31

    5

    FCDU380-1-15.0-M

    15.0

    63

    DZ47 D50

    300x400x210

    IP31


    ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:


    • для любых асинхронных трехфазных электродвигателей;



    ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:


    • ПУСК/СТОП вентилятора ДУ непосредственно со щита управления в режиме МЕСТНОЕ УПРАВЛЕНИЕ;
    • Автоматическое управление вентилятором ДУ от сигнала прибора АПС;
    • Выдача сигналов (сухие контакты NC или NO) на прибор АПС:
    •   -  В РАБОТЕ
    •   -  АВАРИЯ
    •   -  МЕСТНОЕ УПРАВЛЕНИЕ
    •   -  ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ



    ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:


    • Индикаторы СЕТЬ, РАБОТА, АВАРИЯ, МЕСТНОЕ УПРАВЛЕНИЕ, ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
    • Режимы МЕСТНЫЙ / 0 / ДИСТАНЦИОННЫЙ;
    • Автоматический выключатель защиты двигателя вентилятора с характеристикой "D";
    • Выдача сигнала "АВАРИЯ" на прибор системы АПС в любом режиме работы;
    • Металлический корпус, класс защиты  IP31


    СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:

    М1 – электродвигатель вентилятора, питание 380 В.;

    TK1 – термоконтакт вентилятора (NC). При отсутствии у электродвигателя термоконтактов между клеммами 10 и 11 должна стоять перемычка;

    FS1  – сигнал на запуск через «Сухой» контакт от АПС в режиме АВТО (NC);

    SK1 – «сухой» контакт состояния В РАБОТЕ (NO/NC);

    SK2 – «сухой» контакт состояния АВАРИЯ (NO/NC).

    SK3 – «сухой» контакт состояния РЕЖИМ МЕСТНЫЙ (NO/NC);

    SK4 – «сухой» контакт состояния РЕЖИМ ДИСТ (NO/NC);


    ГАБАРИТНЫЕ РАЗМЕРЫ:


    КОМПЛЕКТ ПОСТАВКИ

    1. Щит управления VENTMATIC FCDU380-1-М IP31 шт.

    1

    2. Паспорт изделия шт. 1
    3.  Упаковочная коробка шт. 1


    СЕРИЙНЫЙ ШКАФ УПРАВЛЕНИЯ НЕ ПОДХОДИТ ПОД ВАШ ЗАПРОС ?

    ЗАПОЛНИТЕ ОПРОСНЫЙ ЛИСТ НА СВОЙ ИНДИВИДУАЛЬНЫЙ ШКАФ УПРАВЛЕНИЯ
