Артикул: 182
-
Описание

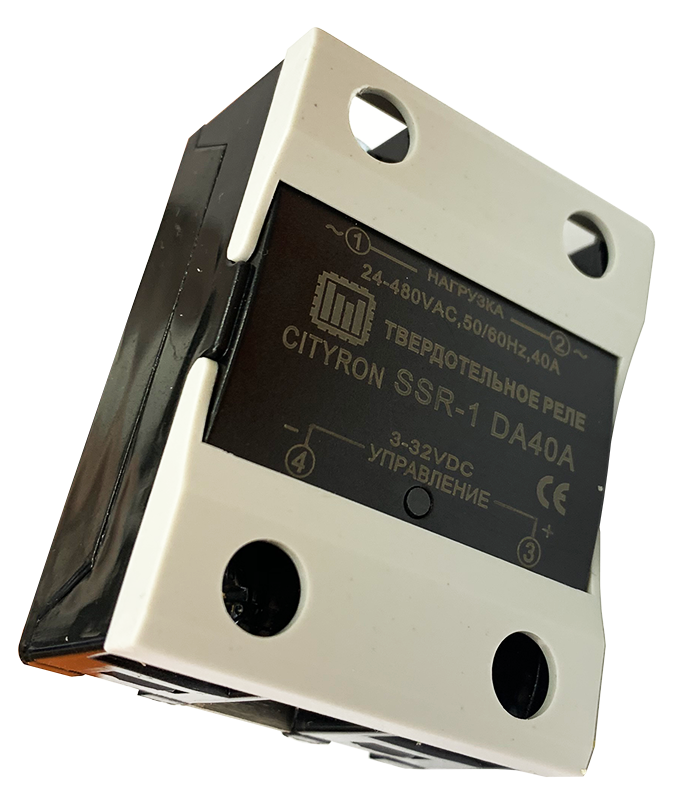

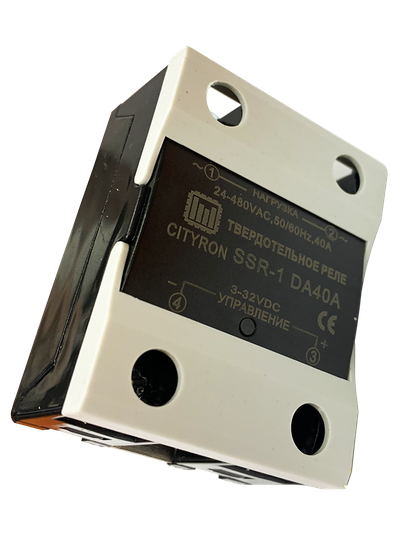

ТВЕРДОТЕЛЬНЫЕ РЕЛЕ SSR-1DA40A (3-32VDC)
Таблица с техническими характеристиами
При подборе, учитываейте 30% запас по току нагрузки
Вид коммутируемого тока переменный Тип сети 1 фазная Максимально допустимый ток нагрузки (справочно) 40А Тип индикации работы Сетодиод Рекомендуемый ток нагрузки для ТЭНа < 30А (мощность ~6.6кВт) Рекомендуемый радиатор охлаждения AL-70-80; РТР-140 Коммутируемое напряжение 24..480VAC\50Гц Входное сопротивление 900 Ом Управляющий стгнал 3-32VDC Вид коммутации при переходе через ноль Макс.пиковое напряжение 9 класс 900VAC Потребляемый ток в цепи управления 6..35 мА Падение напряжения на реле в коммутируемой цепи до 1,5VAC (по каждой фазе) Ток утечки в коммутируемой цепи до 2 мА (по каждой фазе) Время переключения реле до 10 мс (при частоте 50Гц) Сопротивление изоляции 1000 МОм (при 500VDC) Электрическая прочность изоляции Соответствует стандартам UL1577 (2500V в течение одной минуты) Габаритный размер, мм 45.5х58.5х29 Вес, гр. 80
Электрическая схема включения однофазного твердотельного реле серии SSR-1DA к нагрузке
Габаритный размер
-
Документы
Декларация соответствия601.8 кб, 06 января в 13:06
ТВЕРДОТЕЛЬНЫЕ РЕЛЕ SSR-1DA40A (3-32VDC)
Таблица с техническими характеристиами
При подборе, учитываейте 30% запас по току нагрузки
| Вид коммутируемого тока |
переменный |
| Тип сети | 1 фазная |
| Максимально допустимый ток нагрузки (справочно) | 40А |
| Тип индикации работы | Сетодиод |
| Рекомендуемый ток нагрузки для ТЭНа | < 30А (мощность ~6.6кВт) |
| Рекомендуемый радиатор охлаждения | AL-70-80; РТР-140 |
| Коммутируемое напряжение | 24..480VAC\50Гц |
| Входное сопротивление | 900 Ом |
| Управляющий стгнал | 3-32VDC |
| Вид коммутации | при переходе через ноль |
| Макс.пиковое напряжение 9 класс | 900VAC |
| Потребляемый ток в цепи управления | 6..35 мА |
| Падение напряжения на реле в коммутируемой цепи | до 1,5VAC (по каждой фазе) |
| Ток утечки в коммутируемой цепи | до 2 мА (по каждой фазе) |
| Время переключения реле | до 10 мс (при частоте 50Гц) |
| Сопротивление изоляции | 1000 МОм (при 500VDC) |
| Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500V в течение одной минуты) |
| Габаритный размер, мм | 45.5х58.5х29 |
| Вес, гр. | 80 |
Электрическая схема включения однофазного твердотельного реле серии SSR-1DA к нагрузке
Габаритный размер
Декларация соответствия
601.8 кб, 06 января в 13:06
