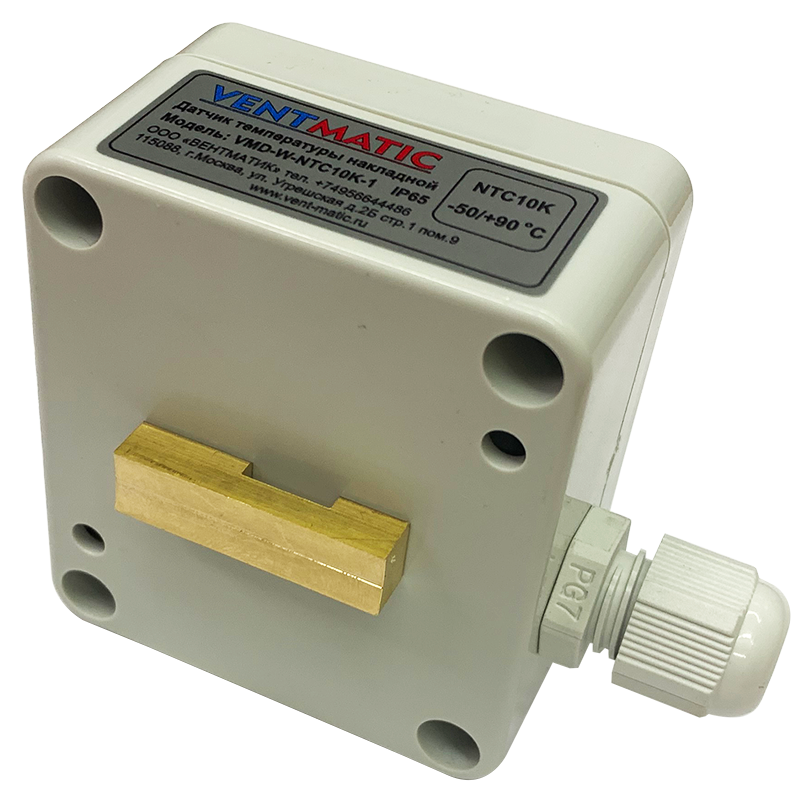

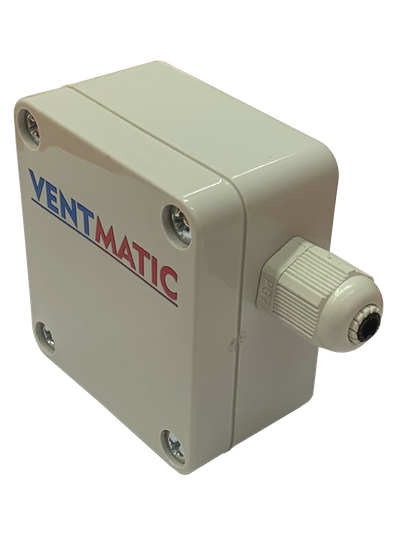

VMD-W-NTC10K-1 ДАТЧИК ТЕМПЕРАТУРЫ НАКЛАДНОЙ

Артикул: 178
VMD-W-NTC10K-1 ДАТЧИК ТЕМПЕРАТУРЫ НАКЛАДНОЙ


  • РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА!!!
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • -50...+90
  • Точность измерения 0,5 °С
  • Время реакции менее 5 секунд
  • Тип измерительного элемента: NTC10K

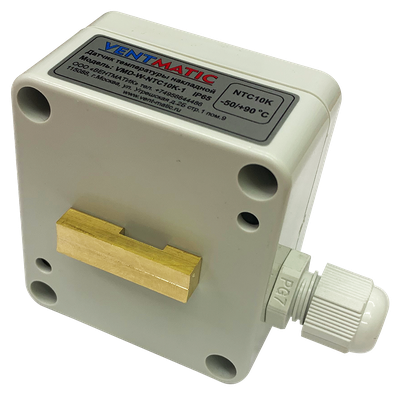

  • Латунный контактный модуль

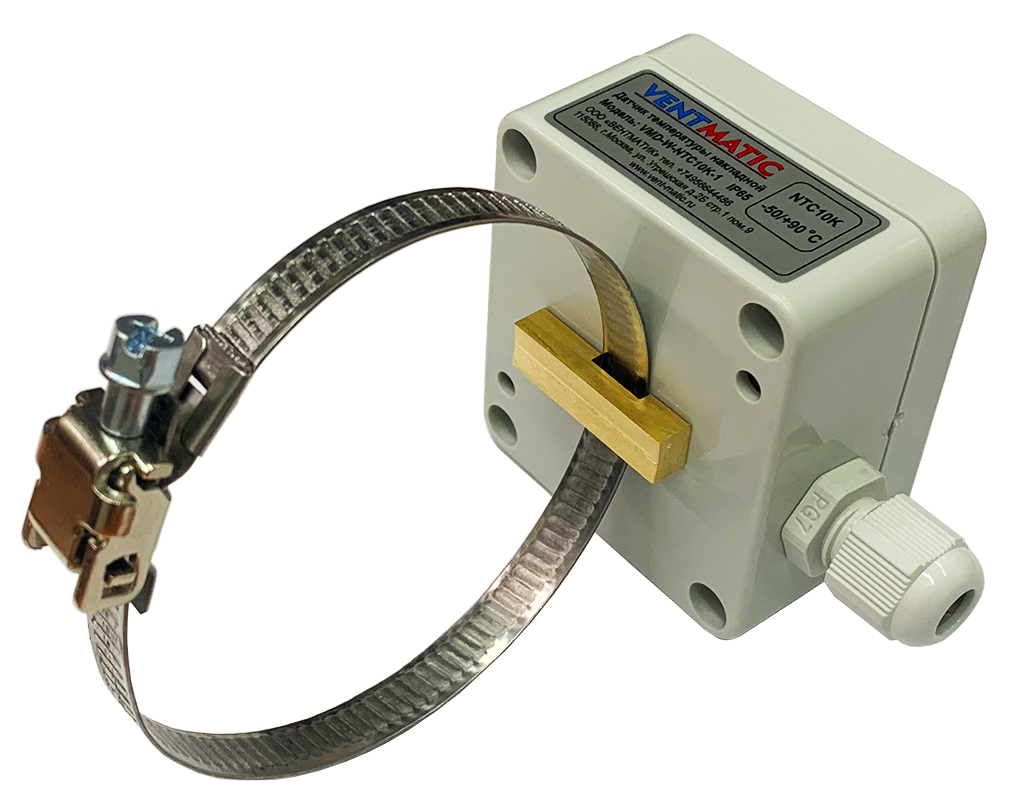

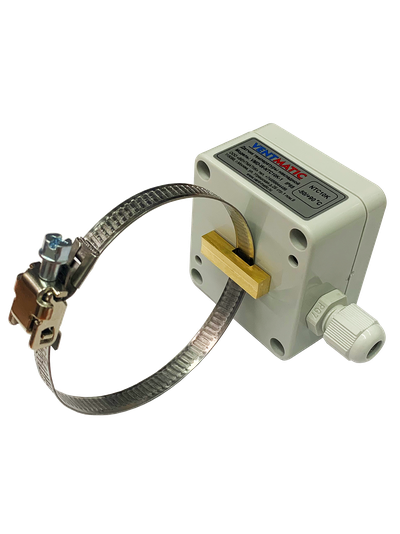

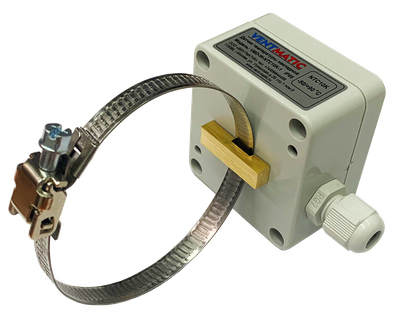

  • Хомут на трубу 3" в комплекте
  • Степень защиты IP65



  • РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА!!!
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • -50...+90
  • Точность измерения 0,5 °С
  • Время реакции менее 5 секунд
  • Тип измерительного элемента: NTC10K
  • Латунный контактный модуль
  • Хомут на трубу 3" в комплекте
  • Степень защиты IP65


  • Описание

    Пассивные датчики температуры серии VMD-W предназначены для измерения температуры на поверхности стальных труб путем непосредственного контакта между датчиком и наружной стороной стенки трубы в составе систем вентиляции кондиционирования и отопления. Датчики подключаются к контроллеру системы и передают на него сигнал сопротивления, который электронным контроллером преобразуется в значение температуры.  Датчики серии VMD-W выпускаются в изолированных корпусах с защитой IP 65, что позволяет использовать в промышленных помещениях с повышенной влажностью и повышенным содержанием твердых частиц и аэрозолей в воздухе. Корпус датчиков серии VMD-W выполнен из высококачественного ABS пластика и может эксплуатироваться при низких (до -50С) и высоких (до +90С) температурах. Датчики рекомендуется монтировать с применением теплопроводной пасты для обеспечения по всей площади контактного модуля максимальной теплопроводности.


    Рабочий диапазон измерения

    от -50 до +90 °C

    Температура окружающей среды при эксплуатации, °C

    от -50 до +90 °C

    Чувствительный элемент

    NTC 10 кОм ±1% при 25 °C Beta 3435

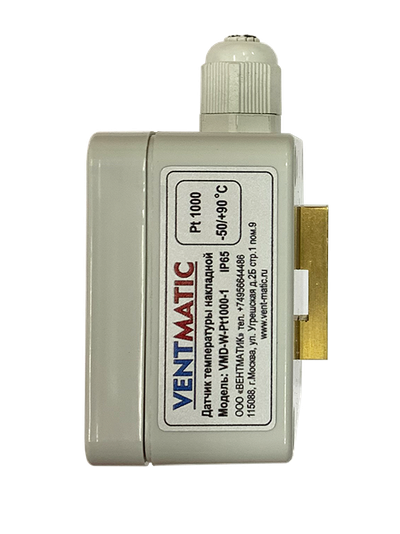

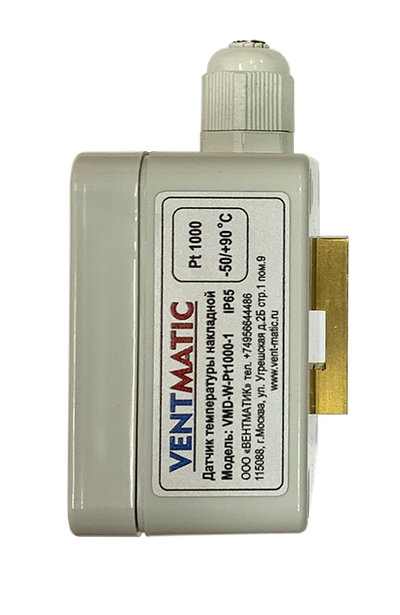

    PT1000 класс А 1 кОм ±1% при 25 °C

    Схема соединений

    2-проводная

    Максимальный измерительный ток, мА

    0,5

    Материал корпуса

    ABS пластик

    Степень защиты

    IP65

    Погрешность измерения

    NTC10K не более 0,5 °C

    PT1000 не более 0,3 °C

    Кабельный ввод

    PG7, диаметр кабеля в изоляции до 7 мм.

    Контактный модуль

    латунь ЛС59, 30х8х6,5 мм.

    Клеммная колодка

    Для кабельных жил сечением до 1,5 мм2

    Габаритные размеры, мм

    80х34х41


    СХЕМА ПОДКЛЮЧЕНИЯ



    КОМПЛЕКТНОСТЬ


    Датчик температуры VMD-W 1 шт.
    Паспорт изделия 1 шт.
    Упаковочная коробка 1 шт.

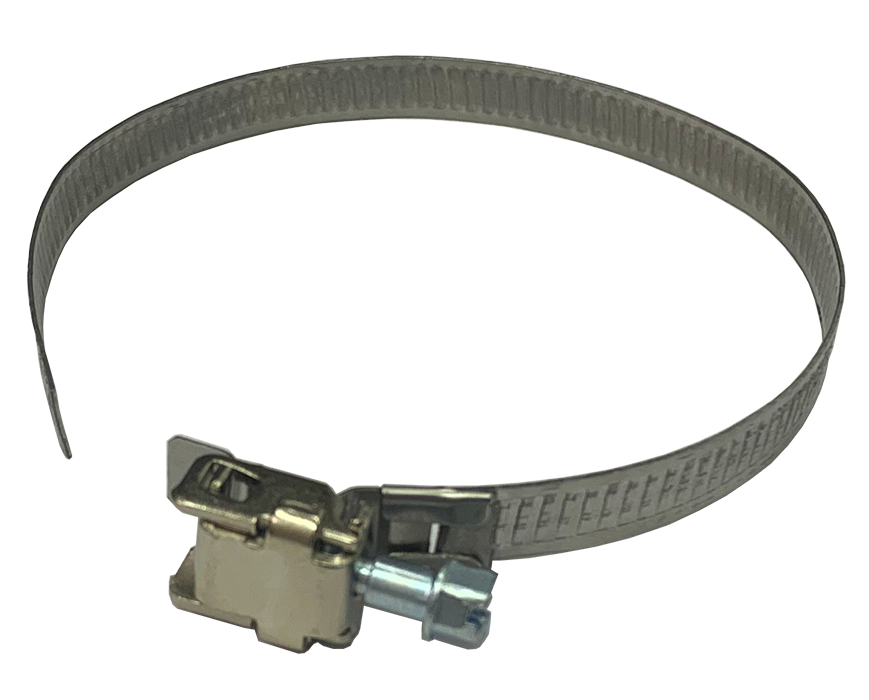

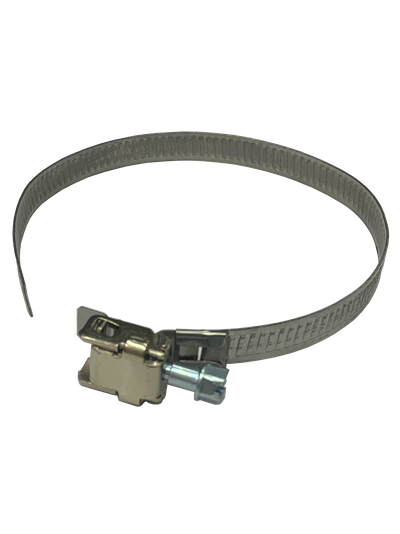

    Хомут до 3" с червячным механизмом 1 шт.
