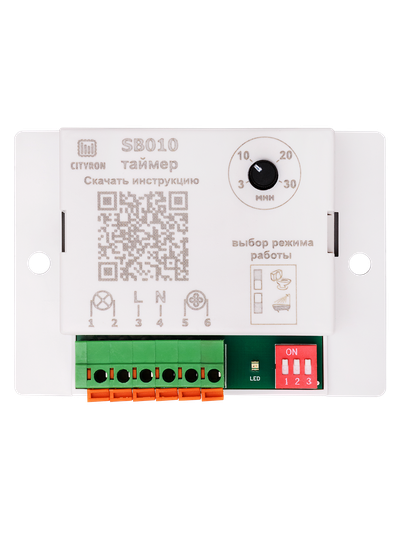

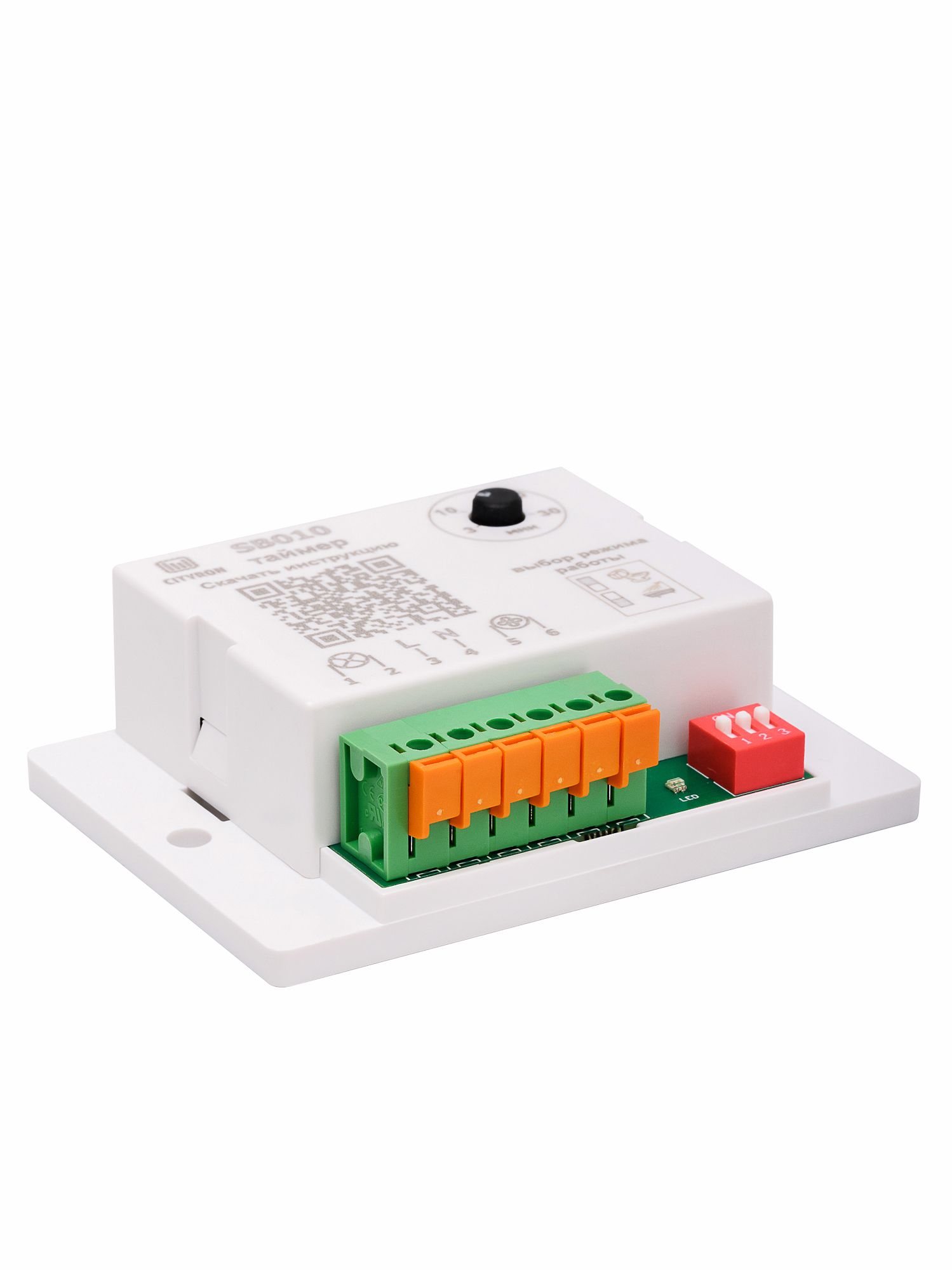

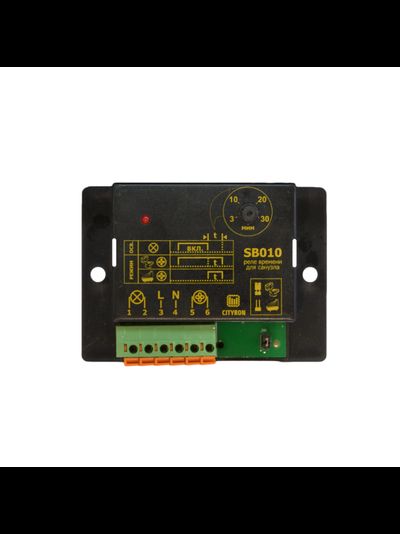

ТАЙМЕР ДЛЯ САНУЗЛА SB010

Артикул: 140
ТАЙМЕР ДЛЯ САНУЗЛА SB010


  • Производитель продукции ООО"СИТИРОН", Россия
  • напряжение питания                          ~220В
  • потребляемая мощность                      менее 1 Вт
  • максимальный ток нагрузки                 1,5 А
  • рабочая температура                         -10...+45 С
  • время задержки после включения осв.    5-20 сек.
  • время задержки после выключения осв.  3-30 мин.
  • установка в любом положении
  • установка во влажных зонах
  • вес устройства                                 70 гр.
  • степень защиты                               IP20
  • габаритный размер                           82х60х30 мм



  • Производитель продукции ООО"СИТИРОН", Россия
  • напряжение питания                          ~220В
  • потребляемая мощность                      менее 1 Вт
  • максимальный ток нагрузки                 1,5 А
  • рабочая температура                         -10...+45 С
  • время задержки после включения осв.    5-20 сек.
  • время задержки после выключения осв.  3-30 мин.
  • установка в любом положении
  • установка во влажных зонах
  • вес устройства                                 70 гр.
  • степень защиты                               IP20
  • габаритный размер                           82х60х30 мм


  • Описание

          Двухрежимный таймер для санузла SB010 предназначен для управления вытяжным вентилятором в тех случаях, когда нужно организовать принудительную вентиляцию санузла. В такой ситуации для управления вытяжкой в ванной комнате или туалете мы рекомендуем установить таймер SB010 для выключения вентилятора. Сигналом управления служит включение освещения в помещении.


    Таблица с алгоритмами работы таймера, в зависимости от положения ДИП переключятеля

    Положение

    ДИП переключателя

    Алгоритм работы
    Режим работы «Туалет», с отработкой задержки, с проветриванием 1 раз в 24 часа
      Режим работы «Туалет», без задержек, с проветриванием 1 раз в 24 часа.
      Режим работы «Туалет», без задержек, без проветривания 1 раз в 24 часа.
      Режим работы «Туалет», с отработкой задержки, без проветривания 1 раз в 24 часа.
      Режим работы «Ванная комната», с отработкой задержки, с проветриванием 1 раз в 24 часа.
      Режим работы «Ванная комната», без задержек, с проветриванием 1 раз в 24 часа.
      Режим работы «Ванная комната», без задержек, без проветривания 1 раз в 24 часа.
      Режим работы «Ванная комната», с отработкой задержки, без проветривания 1 раз в 24 часа.



    СХЕМЫ ПОДКЛЮЧЕНИЯ ТАЙМЕРА И ВЕНТИЛЯТОРА

    Подробное описание подключения прибора ЗДЕСЬ
