- Производитель продукции ООО"СИТИРОН", Россия
- напряжение питания 24В, DC
- цифровые входы DI 9 шт
- цифровые выходы DO1..DO7 7 шт
- цифровые выходы DO0 1 шт
- аналоговые входы NTC 4 шт
- аналоговые выходы AO1-АО4 4 шт
- USB интерфейс, разъем 1 шт
- размер корпуса, мм 132x102x57
- тип крепления дин-рельс/винты
- Производитель продукции ООО"СИТИРОН", Россия
- напряжение питания 24В, DC
- цифровые входы DI 9 шт
- цифровые выходы DO1..DO7 7 шт
- цифровые выходы DO0 1 шт
- аналоговые входы NTC 4 шт
- аналоговые выходы AO1-АО4 4 шт
- USB интерфейс, разъем 1 шт
- размер корпуса, мм 132x102x57
- тип крепления дин-рельс/винты
-
Описание

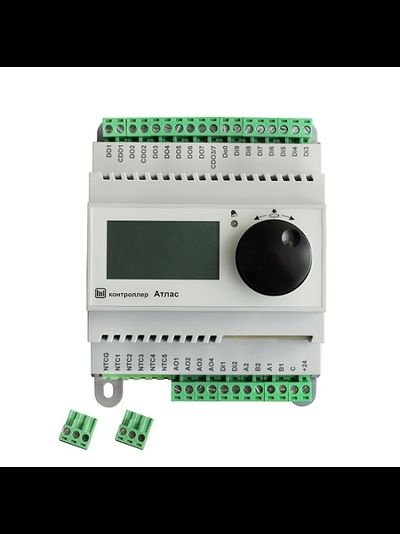

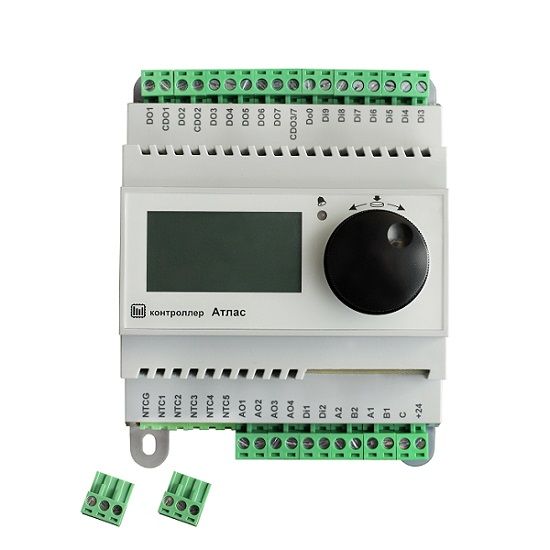

Атлас - конфигурируемый контроллер, прибор автоматики для управления приточно вытяжной системой вентиляции.
Конфигурация:
- водяной нагреватель
- электрический нагреватель до 4 ступененей
- приточный вентилятор
- вытяжной вентилятор
- резервные приточный и вытяжной вентилятор
- рекуператор любого типа
- охладитель водяной
- охладитель фреоновый
Позволяет осуществлять каскадное регулирование температуры. В случае необходимости, есть возможность сохранения сделанной конфигурации на "флешке", для последующего использования в аналогичных проектах и \ или восстановления конфигурации на контроллере, на котором она была изменена случайно.
Изменение и настройка всех параметров осуществляется одной ручкой управления - ЭНКОДЕРОМ. Поворот ручки вправо или влево перемещает курсор по пунктам меню. Нажатие на ручку подтверждает сделанный выбор.
-
Документы
Описание MODBUS регистров81.7 кб, 03 августа в 23:39Типовые схемы для контрллера Атлас200.8 кб, 03 августа в 23:38Руководство для ПУ-3 и АТЛАС1.2 Мб, 03 августа в 23:33Инструкция по настройке Атлас6.2 Мб, 14 июля в 20:56
