- РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА
- Производитель продукции ООО"ВЕНТМАТИК", Россия

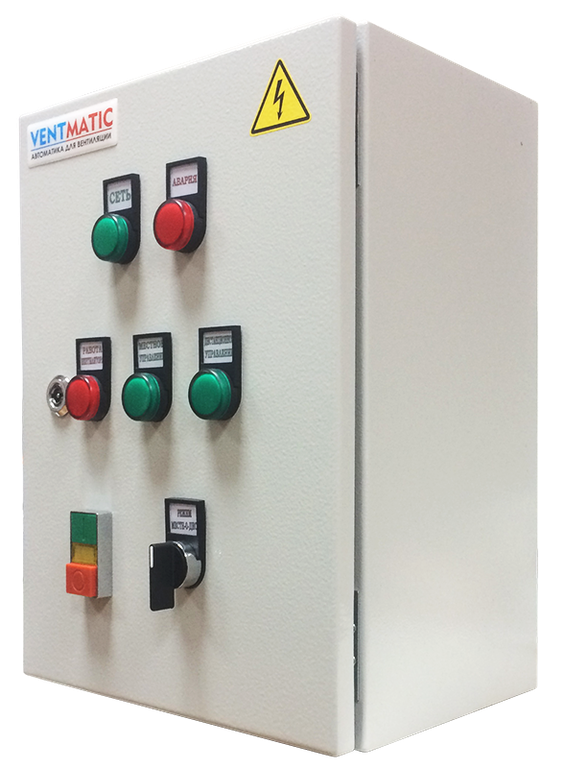

- Щит предусмотрен для управления вентиляторов противодымной вентиляции
- "Сухие" контакты для коммутации с приборами АПС
- Управление прямым пуском вентилятора ДУ
- Степень защиты IP66
- ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
- РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА
- Производитель продукции ООО"ВЕНТМАТИК", Россия

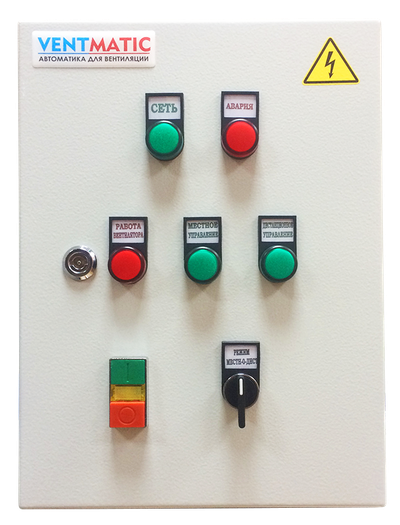

- Щит предусмотрен для управления вентиляторов противодымной вентиляции
- "Сухие" контакты для коммутации с приборами АПС
- Управление прямым пуском вентилятора ДУ
- Степень защиты IP66
- ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
-

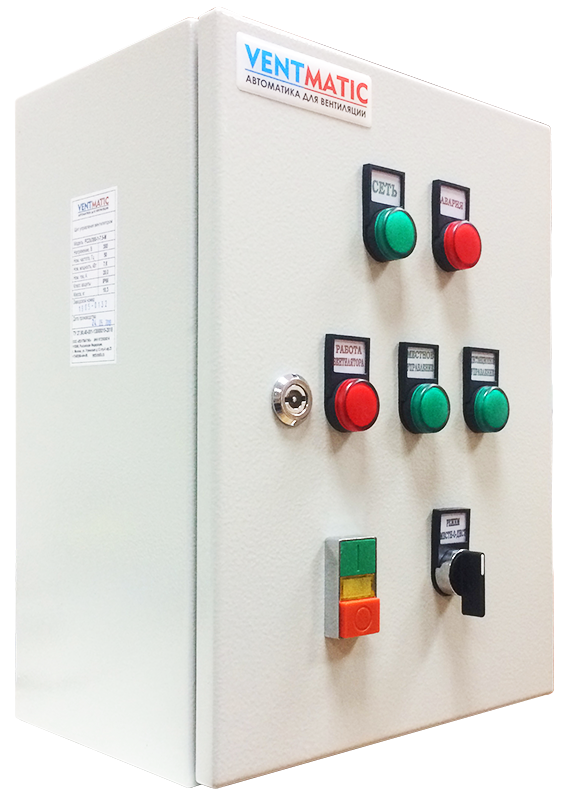

Описание
Щиты управления VENTMATIC FCDU380-1-М применяются для управления вентиляторами противодымной вентиляции с асинхронным трехфазным электродвигателем с напряжением питания 380 В. и его защиты. Линейка щитов VENTMATIC FCDU380-1-M состоит из 6-ти модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора. Основными функциями идентицикации линейки являются:
ВНИМАНИЕ!!! ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ VENTMATIC FCDU380-1 СЕРТИФИЦИРУЕТСЯ НЕ КАК ПРИБОР ПОЖАРНЫЙ, А КАК НИЗКОВОЛЬТНЫЙ НКУ!!!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FCDU380-1-М IP66
№
Наименование
Мощность двигателя, кВт
Линейный ток, А
Защита по току
Размеры (ШхВхГ)
Класс защиты
1
FCDU380-1-2.2-M
0.18-2.2
16
DZ47 D10
300x400x210
IP66
2
FCDU380-1-4.0-M
3.0-4.0
20
DZ47 D16
300x400x210
IP66
3
FCDU380-1-7.5-M
5.5-7.5
25
DZ47 D20
400x500x210
IP66
4
FCDU380-1-11.0-M
11.0
50
DZ47 D40
400x500x210
IP66
5
FCDU380-1-15.0-M
15.0
63
DZ47 D50
400x500x210
IP66
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- для любых асинхронных трехфазных электродвигателей;
ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:
- ПУСК/СТОП вентилятора ДУ непосредственно со щита управления в режиме МЕСТНОЕ УПРАВЛЕНИЕ;
- Автоматическое управление вентилятором ДУ от сигнала прибора АПС;
- Выдача сигналов (сухие контакты NC или NO) на прибор АПС:
- - В РАБОТЕ
- - АВАРИЯ
- - МЕСТНОЕ УПРАВЛЕНИЕ
- - ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

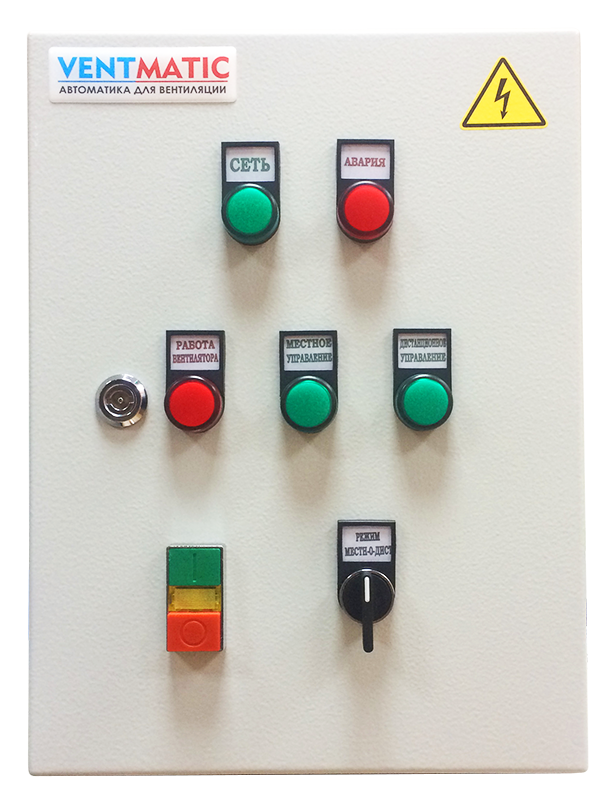

ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:

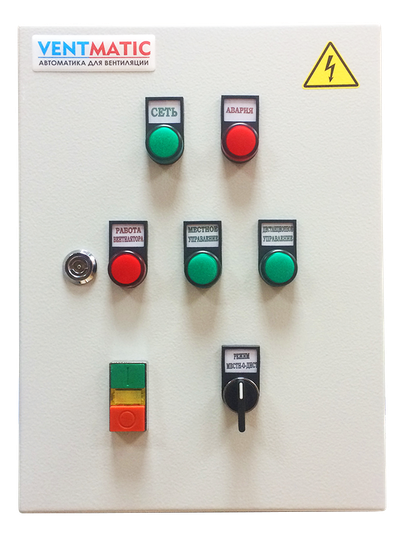

- Индикаторы СЕТЬ, РАБОТА, АВАРИЯ, МЕСТНОЕ УПРАВЛЕНИЕ, ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
- Режимы МЕСТНЫЙ / 0 / ДИСТАНЦИОННЫЙ;
- Автоматический выключатель защиты двигателя вентилятора с характеристикой "D";
- Выдача сигнала "АВАРИЯ" на прибор системы АПС в любом режиме работы;
- Металлический корпус, класс защиты IP66
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:
М1 – электродвигатель вентилятора, питание 380 В.;
TK1 – термоконтакт вентилятора (NC). При отсутствии у электродвигателя термоконтактов между клеммами 10 и 11 должна стоять перемычка;
FS1 – сигнал на запуск через «Сухой» контакт от АПС в режиме АВТО (NC);
SK1 – «сухой» контакт состояния В РАБОТЕ (NO/NC);
SK2 – «сухой» контакт состояния АВАРИЯ (NO/NC).
SK3 – «сухой» контакт состояния РЕЖИМ МЕСТНЫЙ (NO/NC);
SK4 – «сухой» контакт состояния РЕЖИМ ДИСТ (NO/NC);
ГАБАРИТНЫЕ РАЗМЕРЫ:
КОМПЛЕКТ ПОСТАВКИ
1. Щит управления VENTMATIC FCDU380-1-М IP66 шт. 1
2. Паспорт изделия шт. 1 3. Упаковочная коробка шт. 1 СЕРИЙНЫЙ ШКАФ УПРАВЛЕНИЯ НЕ ПОДХОДИТ ПОД ВАШ ЗАПРОС ?
