ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ VENTMATIC FC380-1-VR-V-M. ВСТРОЕННЫЙ ПЧ. 380В 3 ФАЗЫ

Артикул: 123
ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ VENTMATIC FC380-1-VR-V-M. ВСТРОЕННЫЙ ПЧ. 380В 3 ФАЗЫ
Водяной нагрев
нет


  • Производитель продукции ООО"ВЕНТМАТИК", Россия

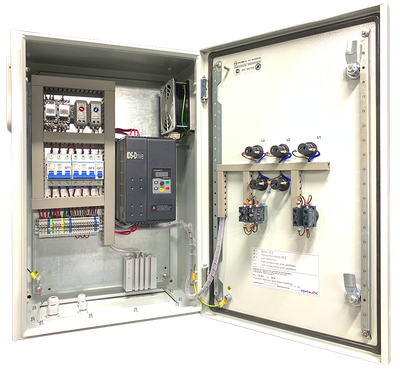

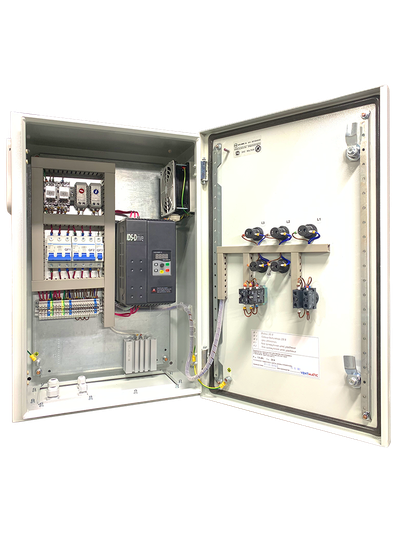

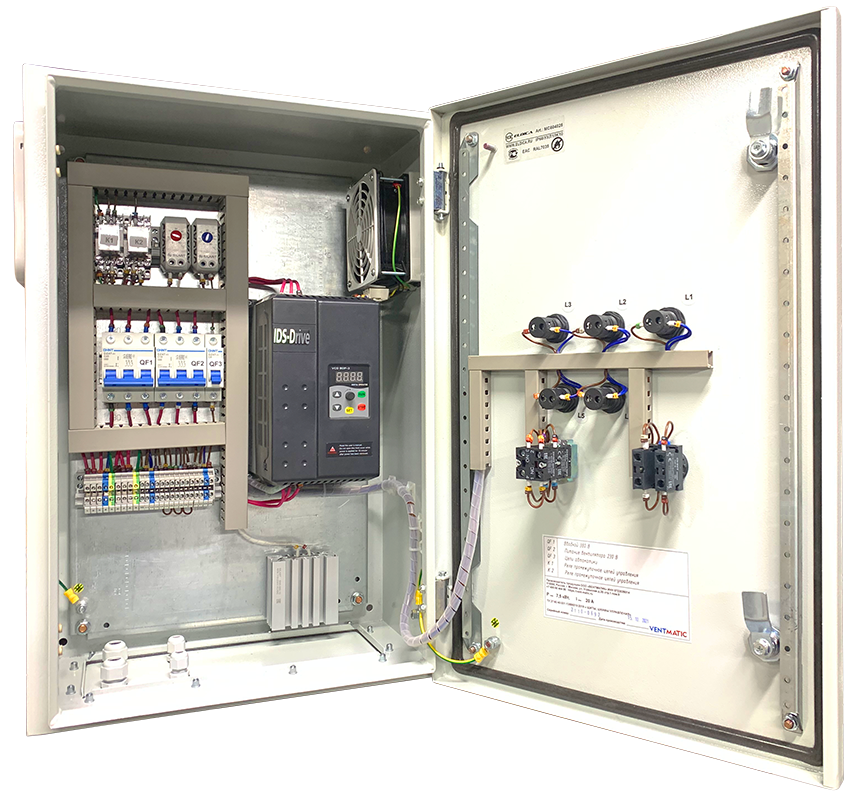

  • Готовый щит управления вентилятором со встроенным ПЧ
  • Встроенная вентиляция шкафа 69-260 м3/ч
  • Совместим с вентоборудованием любого производителя
  • Управление плавным пуском и скоростью вентилятора
  • ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА


Электродвигатель вентилятора 380в 3 фазы
Выберите параметр
Электродвигатель вентилятора 380в 3 фазы
62 635


  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • Готовый щит управления вентилятором со встроенным ПЧ
  • Встроенная вентиляция шкафа 69-260 м3/ч
  • Совместим с вентоборудованием любого производителя
  • Управление плавным пуском и скоростью вентилятора
  • ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА


  • Описание

    Щиты управления VENTMATIC FC380-1VR-М применяются для управления вентилятором с асинхронным трехфазным электродвигателем с напряжением питания 380 В. и его защиты. Линейка щитов VENTMATIC FC380-1VR состоит из 6-ти модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора. Основными функциями идентицикации линейки являются:

    • Пуск вентилятора со шкафа управления и дистанционно или автоматически;
    • Управление плавным пуском и скоростью вентилятора;
    • Управление воздушной заслонкой на 220В;
    • Защита двигателя вентилятора при помощи ПЧ;



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FC380-1VR-М IP66

    Наименование

    Мощность

    двигателя, кВт

    Линейный

    ток, А

    Защита вентилятора

    Размеры (ШхВхГ)

    Класс защиты

    1

    FC380-1-2.2VR-0,75DRi-V-М

    0.75

    6.0

    ПЧ

    600x400x210

    IP66

    2

    FC380-1-2.2VR-1.5DRi-V-М

    1.5

    6.0

    ПЧ

    600x400x210

    IP66

    3

    FC380-1-2.2VR-2.2DRi-V-М

    2.2

    6.0

    ПЧ

    600x400x210

    IP66

    4

    FC380-1-4.0VR-4.0DRi-V-М

    4.0

    10.0

    ПЧ

    600x400x210

    IP66

    5

    FC380-1-7.5VR-5.5DRi-V-М

    5.5

    16.0

    ПЧ

    600x400x210

    IP66

    6

    FC380-1-7.5VR-7.5DRi-V-М

    7.5

    16.0

    ПЧ

    600x600x210

    IP66



    ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:


    • для любых асинхронных трехфазных электродвигателей;


    ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:


    • Пуск ПЧ вентилятора непосредственно со щита управления;
    • Управление плавным пуском и скоростью вентилятора на встроенном ПЧ;
    • Управление приводом воздушной заслонки 220В с пружинным возвратом и реверсивным (откр/закр);
    • Дистанционное управление вентилятором при помощи дистанционного пульта управления VENTMATIC DPU-01;
    • Автоматическое управление вентилятором от внешнего сигнала (например шкафа управления ПУ).


    ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:

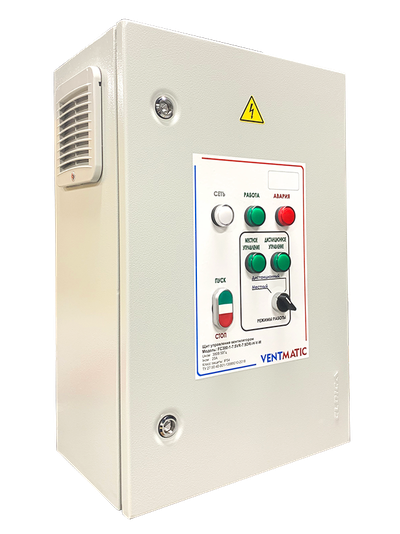

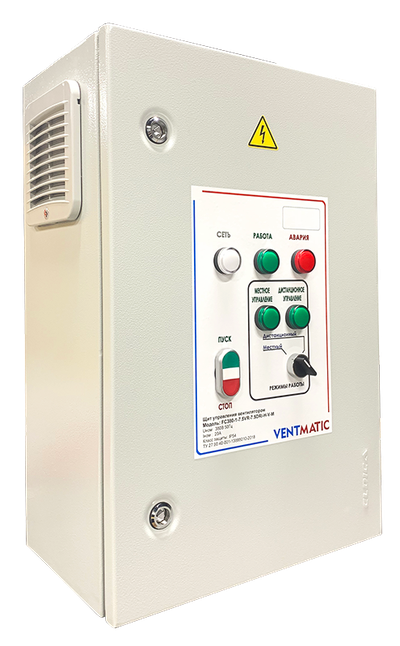

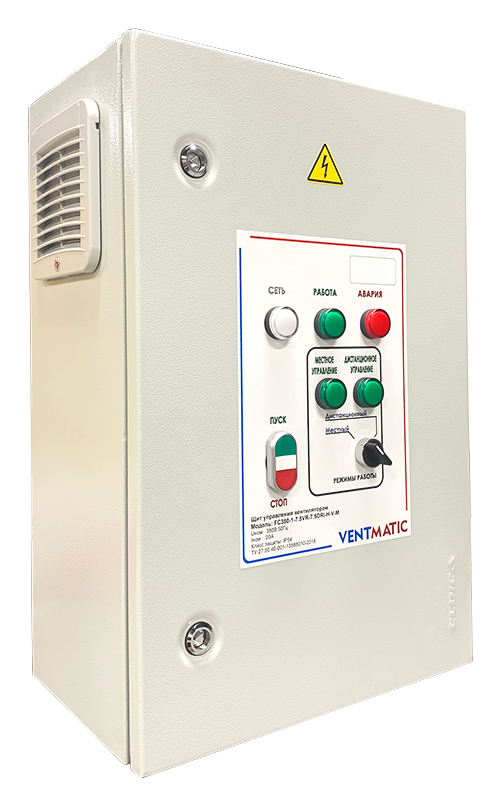

    • Индикаторы СЕТЬ, РАБОТА, АВАРИЯ
    • Режимы МЕСТНЫЙ/ДИСТАНЦИОННЫЙ;
    • Аварийное отключение по сигналу АПС;
    • Защита двигателя вентилятора на встроенном ПЧ;
    • Встроенная вентиляция шкафа 69-260 м3/ч
    • Металлический корпус, класс защиты  IP66

    СТРУКТУРНАЯ СХЕМА:

    Приточный вентилятор                                    Вытяжной вентилятор



    СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:



    ГАБАРИТНЫЕ РАЗМЕРЫ:    600х400х210 мм


    КОМПЛЕКТ ПОСТАВКИ

    1. Щит управления VENTMATIC FC380-1-VR-V-М IP66 шт.

    1

    2. Паспорт изделия шт. 1
    3.  Упаковочная коробка шт. 1

    щит управления вентилятором, щит ЩУВ, ЩУВ, ЩУВ 1, ЩУВ 2, ЩУВ 3
