Артикул: 110
Пластиковый корпус IP65
есть
Установка приточная
есть
Водяной нагрев
есть
Вентилятор 220 В встроенный регулятор скорости
есть
- РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия

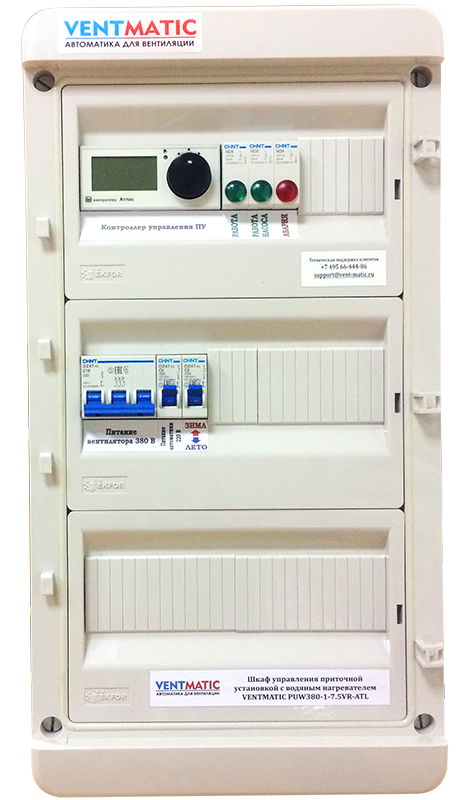

- Готовый шкаф для управления приточной вентиляцией с водяным воздухонагревателем
- Контроллер "АТЛАС" с удобным интерфейсом управления

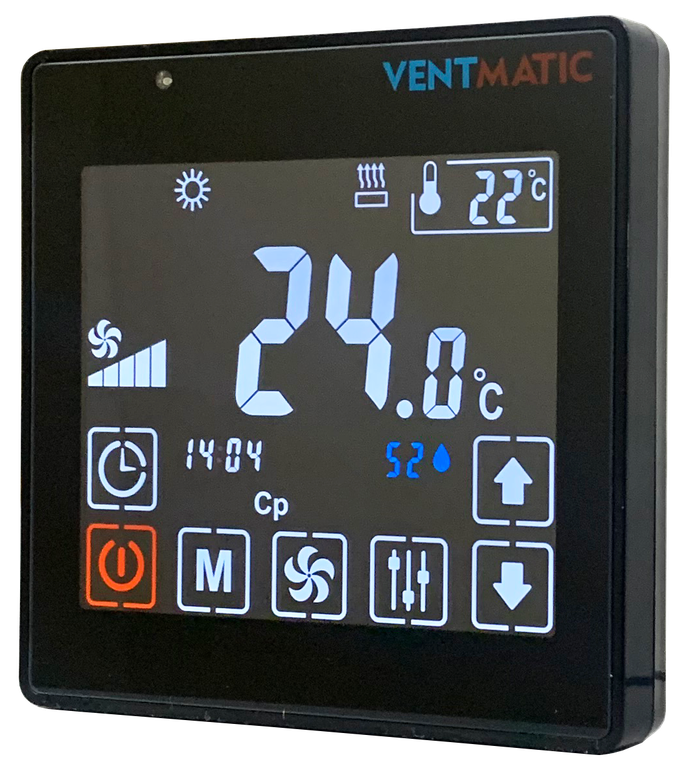

- Возможность подключения дистанционно панели управления VM-PU-3-Black
- Интеллектуальный алгоритм работы, контроля аварий и неисправностей
- Совместим с вентоборудованием любого производителя
- Встроенный регулятор скорости вентилятора на 1.8А, 6А 220В
- Управление скоростью вентилятора со шкафа управления
- Диспетчеризация Modbus, Ethernet
- ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
- РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Готовый шкаф для управления приточной вентиляцией с водяным воздухонагревателем
- Контроллер "АТЛАС" с удобным интерфейсом управления
- Возможность подключения дистанционно панели управления VM-PU-3-Black
- Интеллектуальный алгоритм работы, контроля аварий и неисправностей
- Совместим с вентоборудованием любого производителя
- Встроенный регулятор скорости вентилятора на 1.8А, 6А 220В
- Управление скоростью вентилятора со шкафа управления
- Диспетчеризация Modbus, Ethernet
- ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
-
Описание
Шкафы управления VENTMATIC PUW220-1VR-ATL предназначены для управления системами приточной вентиляции с водяным нагревом. Линейка шкафов VENTMATIC PUW220-1VR-ATL оборудована встроенными регуляторами скорости вентилятора и состоит из 3-ех модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора.
- Новый многофункциональный контроллер "АТЛАС"
- Пуск вентиляции с контроллера шкафа управления;
- Встроенный регулятор скорости вентилятора;
- Управление скоростью вентилятора с контроллера. 5 скоростей;
- Дистанционное управление с панели управления VM-PU-3-black.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФОВ УПРАВЛЕНИЯ PUW220-1-0.37VR-ATL Напряжение питания, подводимое к шкафу, В 220 Номинальный ток, А 7,6 Номинальная мощность, кВт 1,7 Управляющий контроллер АТЛАС ФУНКЦИОНАЛ ШКАФА УПРАВЛЕНИЯ ВОЗДУШНЫЕ ЗАСЛОНКИ Прогрев заслонок - Управление приводом заслонки с пружинным возвратом ● Управление приводом заслонки ОТКР/ЗАКР ● Напряжение питания привода заслонки, В 220 ВОЗДУШНЫЙ ФИЛЬТР Контроль загрязнения приточного фильтра ● ПРИТОЧНЫЙ ВЕНТИЛЯТОР Напряжение питания вентилятора приточного, В 220 Максимальная мощность приточного вентилятора, кВт 0,37 Управление внешним ПЧ вентилятора приточного - Встроенный регулятор скорости приточного вентилятора ● Прямой пуск вентилятора приточного - ВЫТЯЖНОЙ ВЕНТИЛЯТОР Напряжение питания вентилятора вытяжного, В - Максимальная мощность вытяжного вентилятора, кВт - Управление внешним ПЧ вентилятора вытяжного - Прямой пуск вентилятора вытяжного - ВОДЯНОЙ НАГРЕВАТЕЛЬ Режим ЗИМА/ЛЕТО ● Управление циркуляционным насосом ● Напряжение питания циркуляционного насоса, В 220 Максимальная мощность циркуляционного насоса, кВт 1 Управление эл.приводом смесительного клапана нагревателя 24В/0…10 ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ Режим ЗИМА/ЛЕТО - Управление 1-й ступенью нагрева - Доступное количество ступеней нагрева - Управление остальными ступенями - Конфигурация мощностей ступеней - ВОДЯНОЙ ОХЛАДИТЕЛЬ Управление эл.приводом смесительного клапана охладителя - ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ Количество ступеней фреонового охлаждения - Каскадное регулирование - СИСТЕМЫ ЭНЕРГОСБЕРЕЖЕНИЯ Управление пластинчатым рекуператором - Управление роторным рекуператором - Управление заслонками рециркуляции - ДАТЧИКИ ТЕМПЕРАТУРЫ Датчик температуры приточного воздуха ● Датчик температуры вытяжного воздуха - Датчик температуры наружного воздуха ● Датчик температуры обратной воды ● Датчик температуры рекуператора - Тип температурных датчиков NTC10K Максимальное количество температурных датчиков 5 КОНТРОЛЬ АВАРИЙ Термостат защиты от замерзания ● Циркуляционный насос неисправен - Приточный вентилятор неисправен ● Вытяжной вентилятор неисправен - Электронагреватель неисправен - Фреоновый охладитель неисправен - Входящий фильтр загрязнен ● Выходящий фильтр загрязнен - Ошибка рекуператора - Обмерзание рекуператора - Температурный датчик неисправен ● Низкая температура притока ● Высокая температура притока ● Внешняя авария - ИНДИКАЦИЯ И УПРАВЛЕНИЕ Сенсорная панель управления ПУ-3 опция Индикация СЕТЬ - Индикация РАБОТА ПУ ● Индикация РАБОТА ВУ - Индикация ФИЛЬТР - Индикация ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ - Индикация РАБОТА ЭЛЕКТРОНАГРЕВАТЕЛЯ - Индикация РАБОТА НАСОСА ● Индикация РАБОТА РЕКУПЕРАТОРА - Индикация АВАРИЯ ● ДИСПЕТЧЕРИЗАЦИЯ Интерфейсы RS-485, Ethernet ● ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ ШКАФА УПРАВЛЕНИЯ Пускораспределительная аппаратура, реле, индикация CHINT Источники питания MeanWell Кабель-каналы перфорированные, маркировка Klemsan Клеммы, корпусы пластиковые Tekfor Корпусы металлические ELDICA ТИП КОРПУСА ШКАФА УПРАВЛЕНИЯ Материал корпуса пластик Цвет корпуса белый Цвет дверцы корпуса синий(прозр) Толщина стенки, мм 2.0 Класс защиты IP65 Габаритные размеры, мм 560х300х153 Вес, кг 9,1 СТРУКТУРНАЯ СХЕМА

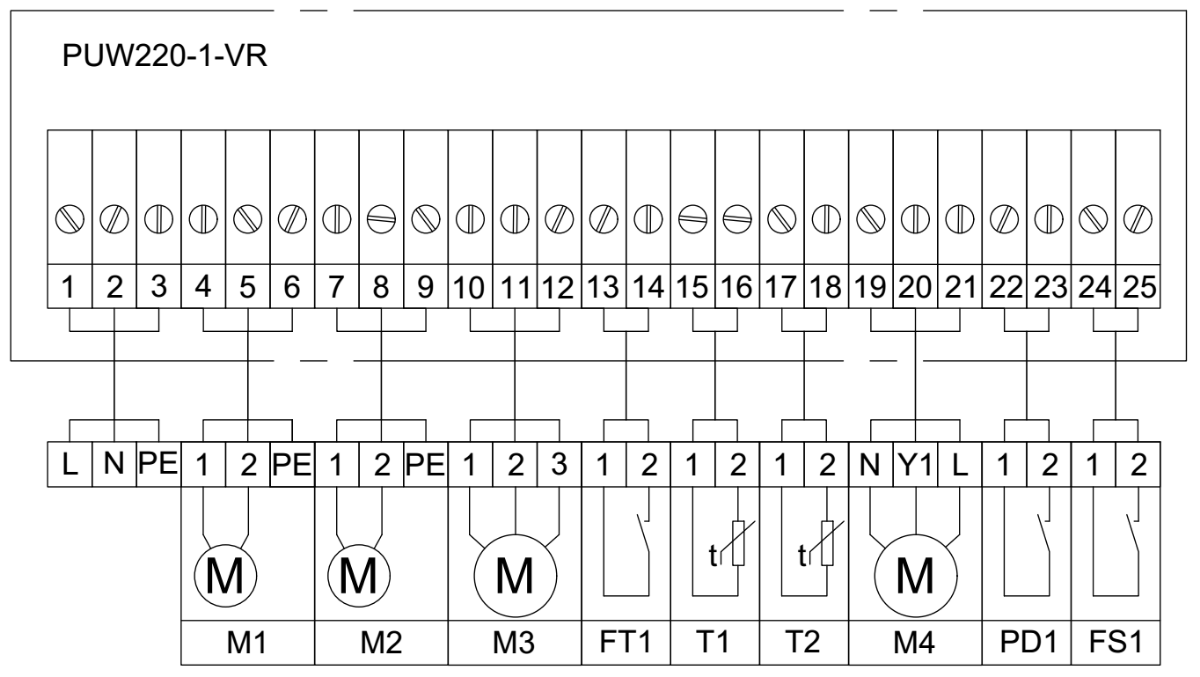

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
М1 - электродвигатель вентилятора 220В;
М2 - насос циркуляционный 220В;
М3 - электропривод возушного клапана;
FT1 - термостат защиты от замерзания (NO);
Т1 - датчик температуры в канале;
Т2 - датчик температуры обратной воды;
Т3 - датчик наружной температуры;
М4 - электропривод клапана нагревателя 24В АС/DC
ГАБАРИТНЫЕ РАЗМЕРЫ
СЕРИЙНЫЙ ШКАФ УПРАВЛЕНИЯ НЕ ПОДХОДИТ ПОД ВАШ ЗАПРОС ?
ЗАПОЛНИТЕ ОПРОСНЫЙ ЛИСТ НА СВОЙ ИНДИВИДУАЛЬНЫЙ ШКАФ УПРАВЛЕНИЯ
-
Характеристики
Пластиковый корпус IP65естьУстановка приточнаяестьВодяной нагревестьВентилятор 220 В встроенный регулятор скоростиесть
Шкафы управления VENTMATIC PUW220-1VR-ATL предназначены для управления системами приточной вентиляции с водяным нагревом. Линейка шкафов VENTMATIC PUW220-1VR-ATL оборудована встроенными регуляторами скорости вентилятора и состоит из 3-ех модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора.
- Новый многофункциональный контроллер "АТЛАС"
- Пуск вентиляции с контроллера шкафа управления;
- Встроенный регулятор скорости вентилятора;
- Управление скоростью вентилятора с контроллера. 5 скоростей;
- Дистанционное управление с панели управления VM-PU-3-black.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФОВ УПРАВЛЕНИЯ | PUW220-1-0.37VR-ATL |
| Напряжение питания, подводимое к шкафу, В | 220 |
| Номинальный ток, А | 7,6 |
| Номинальная мощность, кВт | 1,7 |
| Управляющий контроллер | АТЛАС |
| ФУНКЦИОНАЛ ШКАФА УПРАВЛЕНИЯ | |
| ВОЗДУШНЫЕ ЗАСЛОНКИ | |
| Прогрев заслонок | - |
| Управление приводом заслонки с пружинным возвратом | ● |
| Управление приводом заслонки ОТКР/ЗАКР | ● |
| Напряжение питания привода заслонки, В | 220 |
| ВОЗДУШНЫЙ ФИЛЬТР | |
| Контроль загрязнения приточного фильтра | ● |
| ПРИТОЧНЫЙ ВЕНТИЛЯТОР | |
| Напряжение питания вентилятора приточного, В | 220 |
| Максимальная мощность приточного вентилятора, кВт | 0,37 |
| Управление внешним ПЧ вентилятора приточного | - |
| Встроенный регулятор скорости приточного вентилятора | ● |
| Прямой пуск вентилятора приточного | - |
| ВЫТЯЖНОЙ ВЕНТИЛЯТОР | |
| Напряжение питания вентилятора вытяжного, В | - |
| Максимальная мощность вытяжного вентилятора, кВт | - |
| Управление внешним ПЧ вентилятора вытяжного | - |
| Прямой пуск вентилятора вытяжного | - |
| ВОДЯНОЙ НАГРЕВАТЕЛЬ | |
| Режим ЗИМА/ЛЕТО | ● |
| Управление циркуляционным насосом | ● |
| Напряжение питания циркуляционного насоса, В | 220 |
| Максимальная мощность циркуляционного насоса, кВт | 1 |
| Управление эл.приводом смесительного клапана нагревателя | 24В/0…10 |
| ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ | |
| Режим ЗИМА/ЛЕТО | - |
| Управление 1-й ступенью нагрева | - |
| Доступное количество ступеней нагрева | - |
| Управление остальными ступенями | - |
| Конфигурация мощностей ступеней | - |
| ВОДЯНОЙ ОХЛАДИТЕЛЬ | |
| Управление эл.приводом смесительного клапана охладителя | - |
| ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ | |
| Количество ступеней фреонового охлаждения | - |
| Каскадное регулирование | - |
| СИСТЕМЫ ЭНЕРГОСБЕРЕЖЕНИЯ | |
| Управление пластинчатым рекуператором | - |
| Управление роторным рекуператором | - |
| Управление заслонками рециркуляции | - |
| ДАТЧИКИ ТЕМПЕРАТУРЫ | |
| Датчик температуры приточного воздуха | ● |
| Датчик температуры вытяжного воздуха | - |
| Датчик температуры наружного воздуха | ● |
| Датчик температуры обратной воды | ● |
| Датчик температуры рекуператора | - |
| Тип температурных датчиков | NTC10K |
| Максимальное количество температурных датчиков | 5 |
| КОНТРОЛЬ АВАРИЙ | |
| Термостат защиты от замерзания | ● |
| Циркуляционный насос неисправен | - |
| Приточный вентилятор неисправен | ● |
| Вытяжной вентилятор неисправен | - |
| Электронагреватель неисправен | - |
| Фреоновый охладитель неисправен | - |
| Входящий фильтр загрязнен | ● |
| Выходящий фильтр загрязнен | - |
| Ошибка рекуператора | - |
| Обмерзание рекуператора | - |
| Температурный датчик неисправен | ● |
| Низкая температура притока | ● |
| Высокая температура притока | ● |
| Внешняя авария | - |
| ИНДИКАЦИЯ И УПРАВЛЕНИЕ | |
| Сенсорная панель управления ПУ-3 | опция |
| Индикация СЕТЬ | - |
| Индикация РАБОТА ПУ | ● |
| Индикация РАБОТА ВУ | - |
| Индикация ФИЛЬТР | - |
| Индикация ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ | - |
| Индикация РАБОТА ЭЛЕКТРОНАГРЕВАТЕЛЯ | - |
| Индикация РАБОТА НАСОСА | ● |
| Индикация РАБОТА РЕКУПЕРАТОРА | - |
| Индикация АВАРИЯ | ● |
| ДИСПЕТЧЕРИЗАЦИЯ | |
| Интерфейсы RS-485, Ethernet | ● |
| ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ ШКАФА УПРАВЛЕНИЯ | |
| Пускораспределительная аппаратура, реле, индикация | CHINT |
| Источники питания | MeanWell |
| Кабель-каналы перфорированные, маркировка | Klemsan |
| Клеммы, корпусы пластиковые | Tekfor |
| Корпусы металлические | ELDICA |
| ТИП КОРПУСА ШКАФА УПРАВЛЕНИЯ | |
| Материал корпуса | пластик |
| Цвет корпуса | белый |
| Цвет дверцы корпуса | синий(прозр) |
| Толщина стенки, мм | 2.0 |
| Класс защиты | IP65 |
| Габаритные размеры, мм | 560х300х153 |
| Вес, кг | 9,1 |

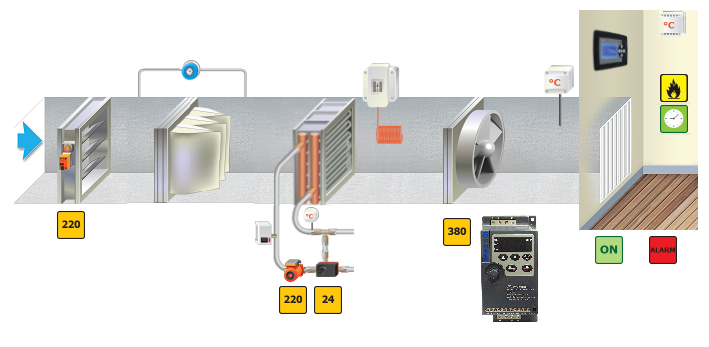

СТРУКТУРНАЯ СХЕМА
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ
М1 - электродвигатель вентилятора 220В;
М2 - насос циркуляционный 220В;
М3 - электропривод возушного клапана;
FT1 - термостат защиты от замерзания (NO);
Т1 - датчик температуры в канале;
Т2 - датчик температуры обратной воды;
Т3 - датчик наружной температуры;
М4 - электропривод клапана нагревателя 24В АС/DC
ГАБАРИТНЫЕ РАЗМЕРЫ
СЕРИЙНЫЙ ШКАФ УПРАВЛЕНИЯ НЕ ПОДХОДИТ ПОД ВАШ ЗАПРОС ?
ЗАПОЛНИТЕ ОПРОСНЫЙ ЛИСТ НА СВОЙ ИНДИВИДУАЛЬНЫЙ ШКАФ УПРАВЛЕНИЯ
Пластиковый корпус IP65
есть
