- РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Готовый щит управления вентилятором 220В с защитой двигателя по высокому току
- Совместим с вентоборудованием любого производителя
- Управление вентилятором 220В прямым пуском с защитой по высокому току
- ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
- РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Готовый щит управления вентилятором 220В с защитой двигателя по высокому току
- Совместим с вентоборудованием любого производителя
- Управление вентилятором 220В прямым пуском с защитой по высокому току
- ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
-
Описание
Щиты управления VENTMATIC FC220-1 применяются для управления вентилятором с однофазным электродвигателем с напряжением питания 220 В. и его защиты. Линейка щитов VENTMATIC FC220-1 состоит из 7-ми модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора. Основными функциями идентицикации линейки являются:
- Прямой пуск вентилятора непосредственно со шкафа управления;
- Защита двигателя вентилятора по высокому току;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FC380-1
№
Наименование
Мощность
двигателя, кВт
Линейный
ток, А
Защита по току
Размеры (ШхВхГ)
Класс защиты
1
FC220-1-0.2
0.01-0.2
0.1-0.8
NS 2-25 0.63-1A
288x240x103
IP41
2
FC220-1-0.3
0.2-0.3
0.9-1.2
NS 2-25 1-1.6A
288x240x103
IP41
3
FC220-1-0.5
0.3-0.5
1.4-2.0
NS 2-25 1.6-2.5A
288x240x103
IP41
4
FC220-1-0.75
0.5-0.75
1.3-3.4
NS 2-25 2.5-4A
288x240x103
IP41
5
FC220-1-1.2
0.75-1.2
3.6-5.2
NS 2-25 4-6.3A
288x240x103
IP41
6
FC220-1-2.0
1.2-2.0
5.3-9.0
NS 2-25 6-10A
288x240x103
IP41
7
FC220-1-2.5
2.0-2.5
9.1-11.3
NS 2-25 9-14A
288x240x103
IP41
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- для электродвигателей, не оборудованных термоконтактами;
ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:
- Прямой пуск вентилятора непосредственно со щита управления;
- Управление воздушной заслонкой;
- Дистанционное управление вентилятором при помощи дистанционного пульта управления VENTMATIC DPU-01
ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:
- Индикаторы РАБОТА и АВАРИЯ
- Аварийное отключение по сигналу АПС;
- Защита двигателя вентилятора от перегрузки по току, а так же КЗ;
- Пластиковый корпус, класс защиты IP41
СТРУКТУРНАЯ СХЕМА:
Приточный вентилятор Вытяжной вентилятор

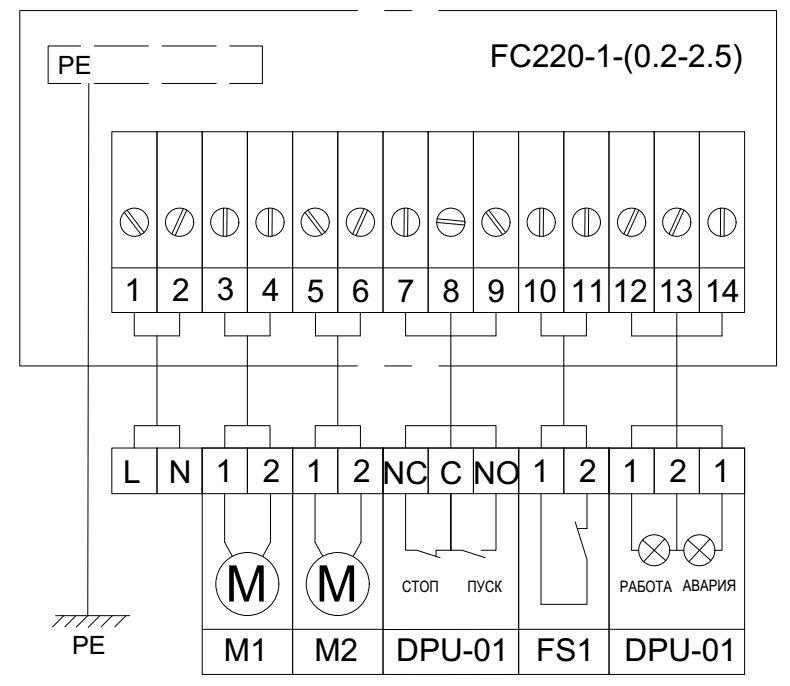

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:
PE – нулевой защитный проводник;
L, N – сеть 220 В;
М1 – вентилятор, питание 220 В.;
М2 – электропривод воздушной заслонки (220 В, возвратная пружина);
DPU-01 – пульт дистанционного управления;
При отсутствии подключения DPU-01 между клеммами 7 и 8 должна стоять перемычка. FS1 – контакт пожарной сигнализации (НЗ).
При отсутствии подключения к щиту АПС между клеммами 10 и 11 должна стоять перемычка.
ГАБАРИТНЫЕ РАЗМЕРЫ:
КОМПЛЕКТ ПОСТАВКИ
1. Щит управления VENTMATIC FC220-1 шт. 1
2. Паспорт изделия шт. 1 3. Упаковочная коробка шт. 1 щит управления вентилятором, щит ЩУВ, ЩУВ, ЩУВ 1, ЩУВ 2, ЩУВ 3
-
Документы
Схема внешних подключений FC220-11205.8 кб, 04 декабря в 18:25Паспорт изделия FC220-1789.4 кб, 04 декабря в 18:24 -
Характеристики
Пластиковый корпус IP41естьВентилятор 220В прямой пускесть
Щиты управления VENTMATIC FC220-1 применяются для управления вентилятором с однофазным электродвигателем с напряжением питания 220 В. и его защиты. Линейка щитов VENTMATIC FC220-1 состоит из 7-ми модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора. Основными функциями идентицикации линейки являются:
- Прямой пуск вентилятора непосредственно со шкафа управления;
- Защита двигателя вентилятора по высокому току;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FC380-1
|
№ |
Наименование |
Мощность двигателя, кВт |
Линейный ток, А |
Защита по току |
Размеры (ШхВхГ) |
Класс защиты |
|
1 |
FC220-1-0.2 |
0.01-0.2 |
0.1-0.8 |
NS 2-25 0.63-1A |
288x240x103 |
IP41 |
|
2 |
FC220-1-0.3 |
0.2-0.3 |
0.9-1.2 |
NS 2-25 1-1.6A |
288x240x103 |
IP41 |
|
3 |
FC220-1-0.5 |
0.3-0.5 |
1.4-2.0 |
NS 2-25 1.6-2.5A |
288x240x103 |
IP41 |
|
4 |
FC220-1-0.75 |
0.5-0.75 |
1.3-3.4 |
NS 2-25 2.5-4A |
288x240x103 |
IP41 |
|
5 |
FC220-1-1.2 |
0.75-1.2 |
3.6-5.2 |
NS 2-25 4-6.3A |
288x240x103 |
IP41 |
|
6 |
FC220-1-2.0 |
1.2-2.0 |
5.3-9.0 |
NS 2-25 6-10A |
288x240x103 |
IP41 |
|
7 |
FC220-1-2.5 |
2.0-2.5 |
9.1-11.3 |
NS 2-25 9-14A |
288x240x103 |
IP41 |
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- для электродвигателей, не оборудованных термоконтактами;
ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:
- Прямой пуск вентилятора непосредственно со щита управления;
- Управление воздушной заслонкой;
- Дистанционное управление вентилятором при помощи дистанционного пульта управления VENTMATIC DPU-01
ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:
- Индикаторы РАБОТА и АВАРИЯ
- Аварийное отключение по сигналу АПС;
- Защита двигателя вентилятора от перегрузки по току, а так же КЗ;
- Пластиковый корпус, класс защиты IP41
СТРУКТУРНАЯ СХЕМА:
Приточный вентилятор Вытяжной вентилятор
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:
PE – нулевой защитный проводник;
L, N – сеть 220 В;
М1 – вентилятор, питание 220 В.;
М2 – электропривод воздушной заслонки (220 В, возвратная пружина);
DPU-01 – пульт дистанционного управления;
При отсутствии подключения DPU-01 между клеммами 7 и 8 должна стоять перемычка. FS1 – контакт пожарной сигнализации (НЗ).
При отсутствии подключения к щиту АПС между клеммами 10 и 11 должна стоять перемычка.
ГАБАРИТНЫЕ РАЗМЕРЫ:
КОМПЛЕКТ ПОСТАВКИ
| 1. | Щит управления VENTMATIC FC220-1 | шт. |
1 |
| 2. | Паспорт изделия | шт. | 1 |
| 3. | Упаковочная коробка | шт. | 1 |
щит управления вентилятором, щит ЩУВ, ЩУВ, ЩУВ 1, ЩУВ 2, ЩУВ 3
