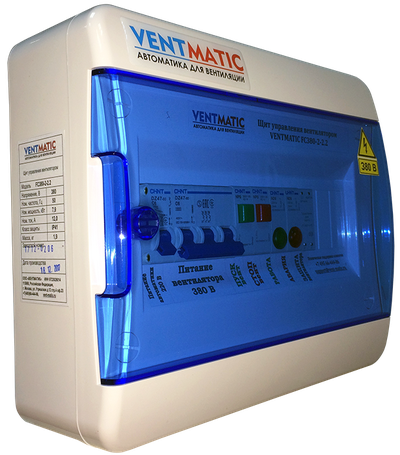

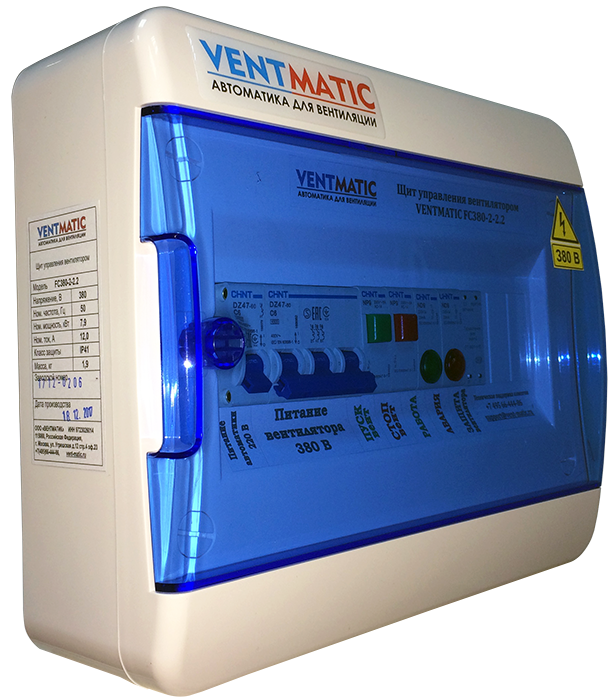

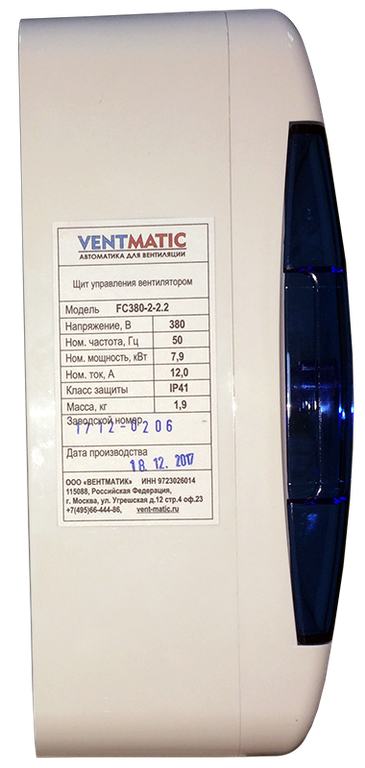

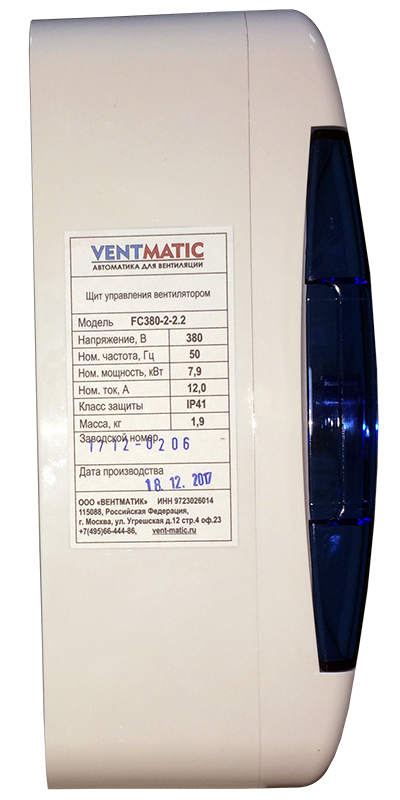

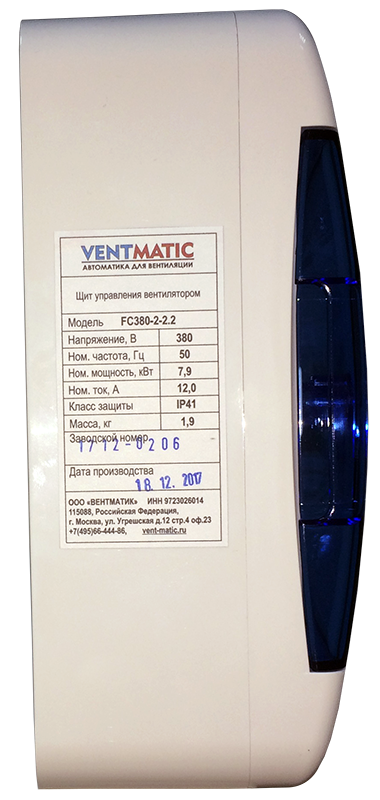

Щит управления вентилятором VENTMATIC FC380-2. IP41. ПРЯМОЙ ПУСК. 380В 3 ФАЗЫ

Артикул: 58
Щит управления вентилятором VENTMATIC FC380-2. IP41. ПРЯМОЙ ПУСК. 380В 3 ФАЗЫ
Водяной нагрев
нет


  • РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • Готовый щит управления вентилятором с защитой двигателя оснащенного термоконтактами
  • Совместим с вентоборудованием любого производителя
  • Управление вентилятором прямым пуском с защитой по перегреву
  • ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА


Электродвигатель вентилятора 380в 3 фазы
Выберите параметр
Электродвигатель вентилятора 380в 3 фазы
14 045


  • РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
  • Производитель продукции ООО"ВЕНТМАТИК", Россия
  • Готовый щит управления вентилятором с защитой двигателя оснащенного термоконтактами
  • Совместим с вентоборудованием любого производителя
  • Управление вентилятором прямым пуском с защитой по перегреву
  • ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА


  • Описание

    Щиты управления VENTMATIC FC380-2 применяются для управления вентилятором с асинхронным трехфазным электродвигателем с напряжением питания 380 В. и его защиты.  Основными функциями идентицикации щита управления VENTMATIC FC380-2 являются:


    • Прямой пуск вентилятора непосредственно со щита управления;
    • Защита двигателя вентилятора, оснащенного термоконтактами (биметаллическими, термисторными, позисторными), по перегреву;


    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FC380-2

    Наименование

    Мощность двигателя, кВт

    Линейный ток, А

    Защита по перегреву

    Размеры (ШхВхГ)

    Класс защиты

    1

    FC380-2-2.2

    до 2.2

    6.0

    РТ-М01-1-15

    290x240x102

    IP41

    2

    FC380-2-5.5

    3.0-5.5

    10.0

    РТ-М01-1-15

    290x240x102

    IP41

    * возможен вариант исполнения в оболочке IP65. ПО ЗАПРОСУ!!!


    ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:

        • для асинхронных трехфазных электродвигателей, оснащенных термоконтактами;


    ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:


        • Прямой пуск вентилятора непосредственно со щита управления;
        • Управление воздушной заслонкой;
        • Дистанционное управление вентилятором при помощи дистанционного пульта управления VENTMATIC DPU-01


    ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:

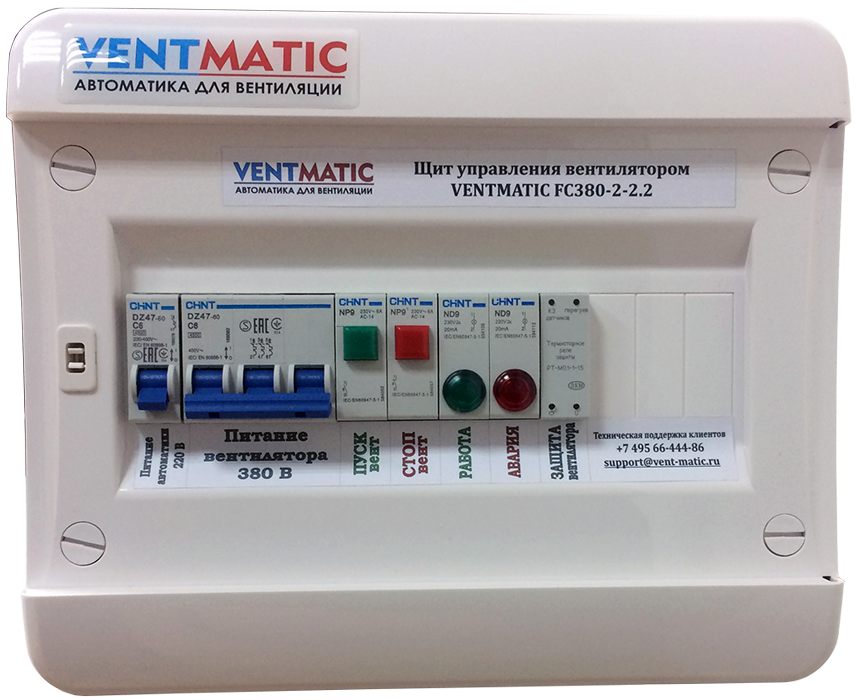

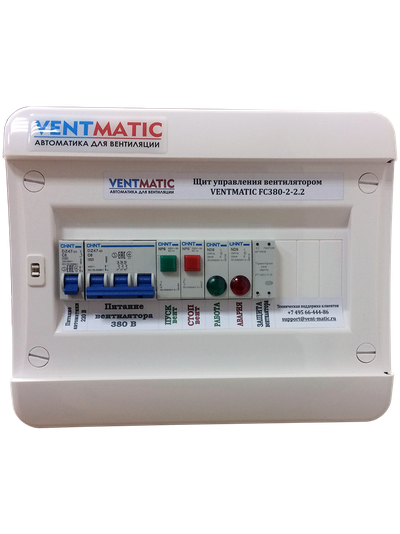

        • Индикаторы РАБОТА и АВАРИЯ
        • Аварийное отключение по сигналу АПС;
        • Встроенное реле термисторной защиты;
        • Защита двигателя вентилятора оснащенного термоконтактами (биметаллическими, термисторными, позисторными) по перегреву, а так же КЗ;
        • Пластиковый корпус, класс защиты  IP41

    СТРУКТУРНАЯ СХЕМА:

    Приточный вентилятор                                  Вытяжной вентилятор

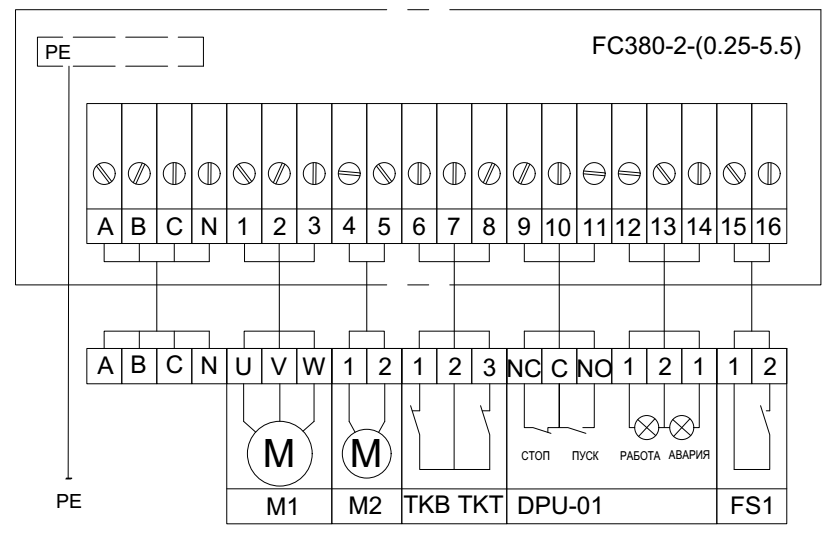

    СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:

    М1 - электродвигатель вентилятора 380В;

    М2 - электропривод воздушного клапана (230В, пруж/возвр);

    ТKB - биметаллические термоконтакты электродвигателя вентилятора (NC);

    TKT - термисторные (позисторные) термоконтакты электродвигателя вентилятора;

    DPU-01 – дистанционный пульт управления;

    FS1 - контакт пожарной сигнализации (NO);

    При отсутствии подключения DPU-01 между клеммами 9 и 10 должна стоять перемычка.



    ГАБАРИТНЫЕ РАЗМЕРЫ:

    КОМПЛЕКТ ПОСТАВКИ

    1. Щит управления VENTMATIC FC380-2 шт.

    1

    2. Паспорт изделия шт. 1
    3.  Упаковочная коробка шт. 1

    щит управления вентилятором, щит ЩУВ, ЩУВ, ЩУВ 1, ЩУВ 2, ЩУВ 3
