- РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия

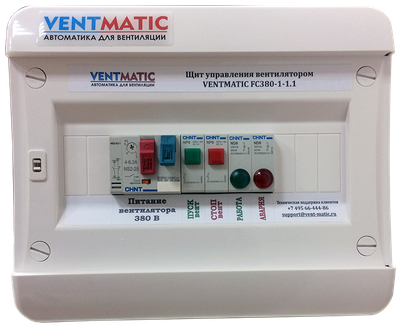

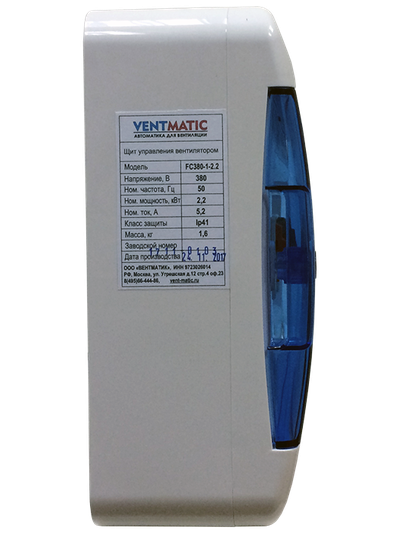

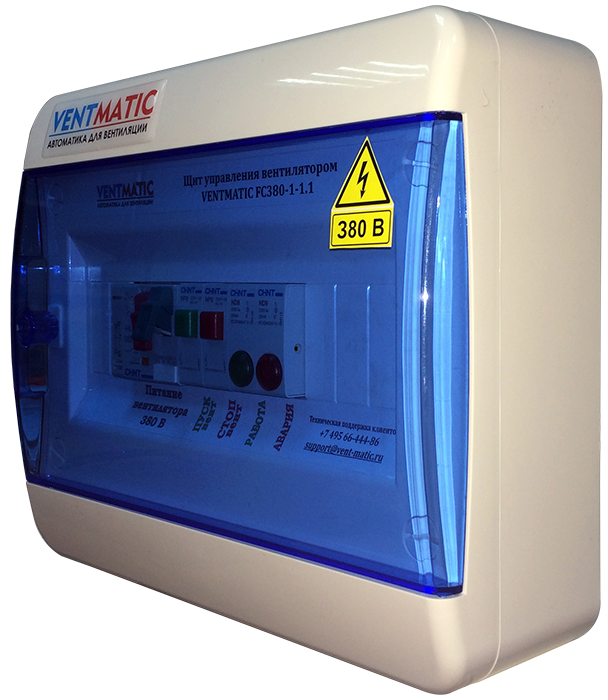

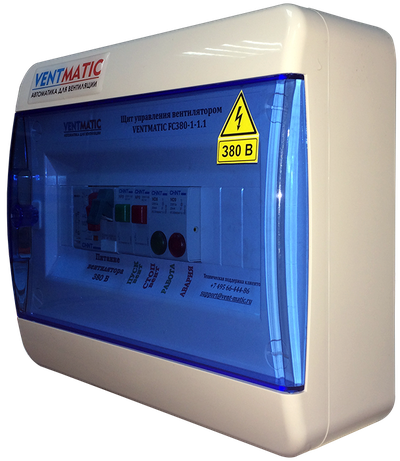

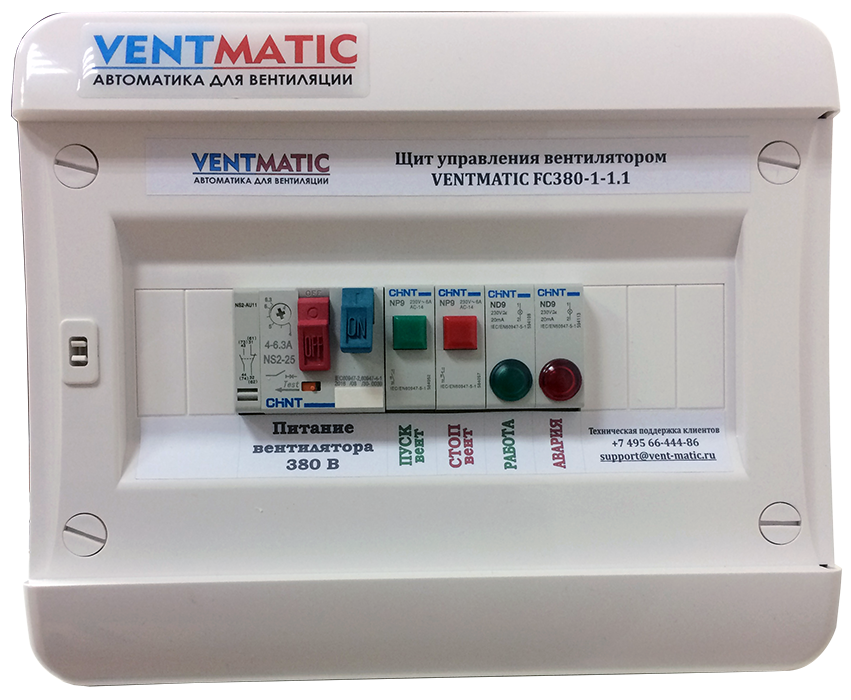

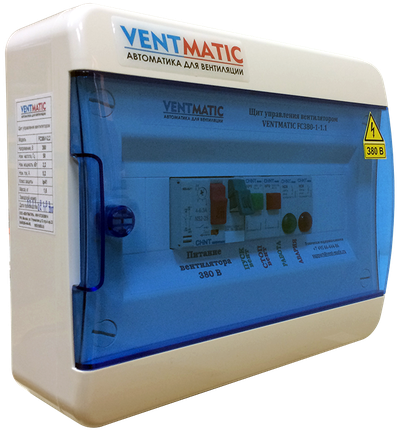

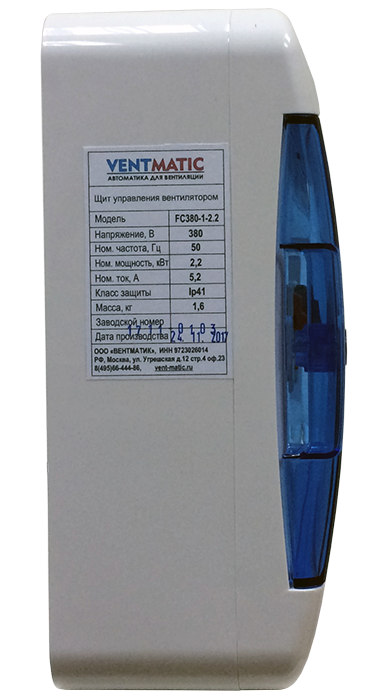

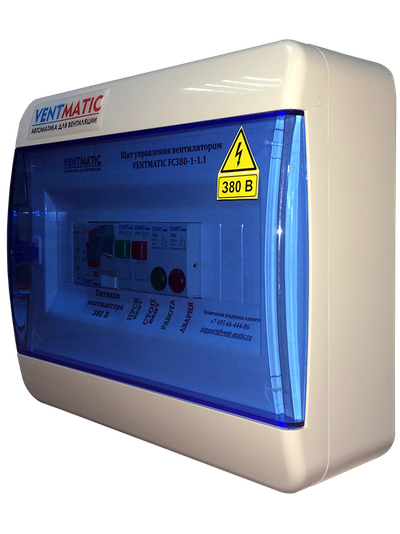

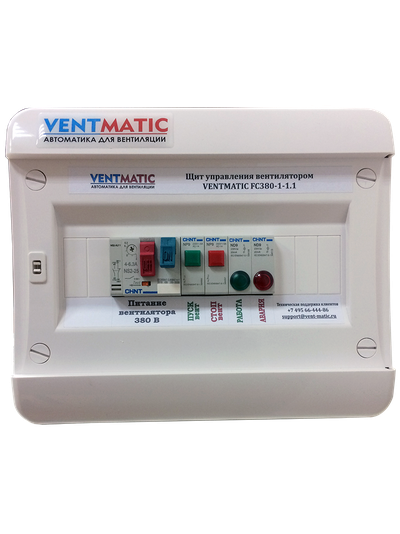

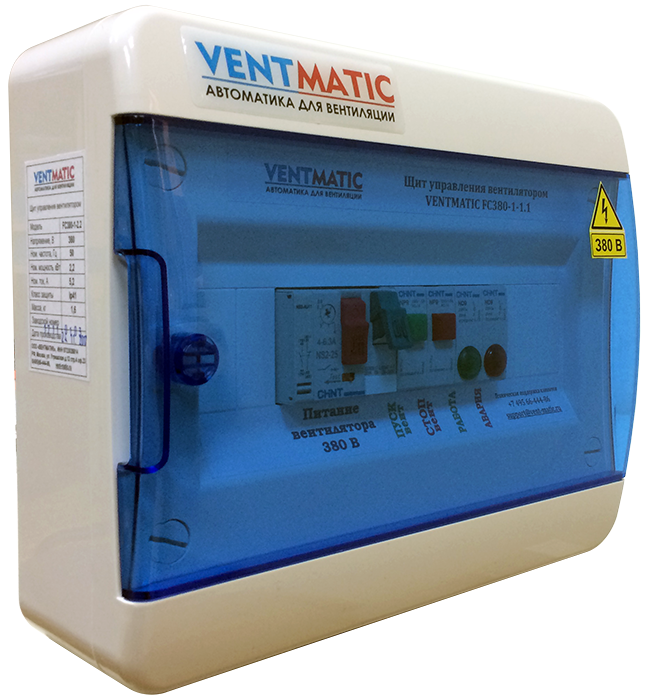

- Готовый щит управления вентилятором с защитой двигателя по высокому току
- Совместим с вентоборудованием любого производителя
- Управление вентилятором прямым пуском с защитой по высокому току
- ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
- РЕКОМЕНДУЕМАЯ РОЗНИЧНАЯ ЦЕНА !!!
- Производитель продукции ООО"ВЕНТМАТИК", Россия
- Готовый щит управления вентилятором с защитой двигателя по высокому току
- Совместим с вентоборудованием любого производителя
- Управление вентилятором прямым пуском с защитой по высокому току
- ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
-
Описание
Щиты управления VENTMATIC FC380-1 применяются для управления вентилятором с асинхронным трехфазным электродвигателем с напряжением питания 380 В. и его защиты. Линейка щитов VENTMATIC FC380-1 состоит из 7-ми модификаций, отличающихся по мощности пускозащитной аппаратуры для электродвигателя вентилятора. Основными функциями идентицикации линейки являются:
- Прямой пуск вентилятора непосредственно со шкафа управления;
- Защита двигателя вентилятора по высокому току;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙКИ ЩИТОВ VENTMATIC FC380-1
№
Наименование
Мощность
двигателя, кВт
Линейный
ток, А
Защита по току
Размеры (ШхВхГ)
Класс защиты
1
FC380-1-0.25
0.18-0.25
0.6-0.8
NS 2-25 0.63-1A
288x240x103
IP41
2
FC380-1-0.37
0.37
1.2
NS 2-25 1-1.6A
288x240x103
IP41
3
FC380-1-0.75
0.55-0.75
1.4-2.0
NS 2-25 1.6-2.5A
288x240x103
IP41
4
FC380-1-1.1
1.1
2.7
NS 2-25 2.5-4A
288x240x103
IP41
5
FC380-1-2.2
1.5-2.2
3.6-5.2
NS 2-25 4-6.3A
288x240x103
IP41
6
FC380-1-3.0
3.0
7.3
NS 2-25 6-10A
288x240x103
IP41
7
FC380-1-5.5
4-5.5
8.9-11.3
NS 2-25 9-14A
288x240x103
IP41
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:
- для электродвигателей, не оборудованных термоконтактами;
ОПИСАНИЕ ФУНКЦИЙ УПРАВЛЕНИЯ:
- Прямой пуск вентилятора непосредственно со щита управления;
- Управление воздушной заслонкой;
- Дистанционное управление вентилятором при помощи дистанционного пульта управления VENTMATIC DPU-01
ОПИСАНИЕ ФУНКЦИЙ КОНТРОЛЯ И ЗАЩИТЫ:
- Индикаторы РАБОТА и АВАРИЯ
- Аварийное отключение по сигналу АПС;
- Защита двигателя вентилятора от перегрузки по току, а так же КЗ;
- Пластиковый корпус, класс защиты IP41

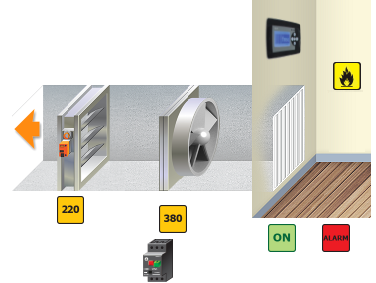

СТРУКТУРНАЯ СХЕМА:
Приточный вентилятор Вытяжной вентилятор

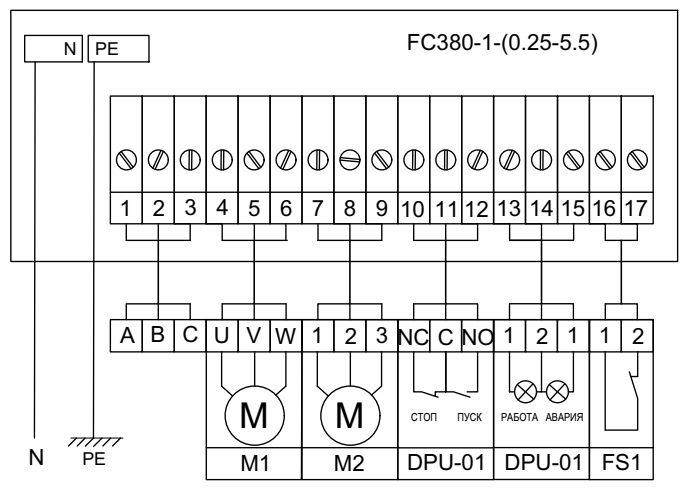

СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ:
А В С – сеть 380 В;
N – нулевой проводник;
PE – нулевой защитный проводник;
М1 – эл.двигатель вентилятора, питание 380 В.;
М2 – электропривод воздушной заслонки 220 В.;
7-9 - привод с пружинным возвратом 220В
7-8-9 - привод откр/закр 220 В
DPU-01 - пульт дистанционного управления;
При отсутствии подключения DPU-01 между клеммами 10 и 11 должна стоять перемычка.
FS1 – контакт (АПС) пожарной сигнализации (NC);
При его отсутствии между клеммами 16 и 17 должна стоять перемычка.
ГАБАРИТНЫЕ РАЗМЕРЫ:
КОМПЛЕКТ ПОСТАВКИ
1. Щит управления VENTMATIC FC380-1 шт. 1
2. Паспорт изделия шт. 1 3. Упаковочная коробка шт. 1 щит управления вентилятором, щит ЩУВ, ЩУВ, ЩУВ 1, ЩУВ 2, ЩУВ 3
-
